半导体离子注入：精准掺杂工艺原理与实战

2026-07-30 发布 | 离子注入

离子注入是精确控制晶体管性能的核心工艺。注入能量、剂量和角度的组合决定了芯片的阈值电压、漏电流和开关速度。这篇文章从离子注入机的结构讲到每个工艺参数对器件性能的影响，再到常见问题的实战解决方法，适合fab工艺工程师深度学习。

一、离子注入——晶体管性能的精确调校师

离子注入是半导体制造中控制晶体管电学性能的核心工艺。晶体管的工作电压、开关速度、漏电流和阈值电压都取决于沟道区掺杂的浓度分布。离子注入通过把杂质离子加速到高能量然后射入硅片内部，在硅片表面特定深度形成精确的掺杂分布。掺杂的好坏直接决定了晶体管是快是慢耗电多还是少。

离子注入相比传统的热扩散掺杂有三大优势。第一个优势是精确的温度控制，离子注入在常温下进行而热扩散需要高温。第二个优势是注入离子的深度和浓度可以通过调节能量和剂量精确控制，能量决定注入深度剂量决定注入浓度。第三个优势是可以独立控制杂质分布的形状，通过调节注入角度实现更陡峭或更平缓的掺杂分布。

离子注入工艺在集成电路制造中应用非常广泛。CMOS器件的源漏注入、轻掺杂漏LDD注入、沟道注入、阱注入、多晶硅栅注入等都需要离子注入工艺。一颗逻辑芯片的制造过程中离子注入工序大约在二十到四十次之间。每一次注入的离子种类、能量、剂量和角度都不相同，需要严格的工艺控制。

离子注入技术的演进方向是低能量高电流和高能量低电流两个方向。低能量高电流离子注入用于形成浅结，满足越来越浅的源漏结深度要求。高能量低电流离子注入用于形成深阱对后端工序形成可靠隔离。目前最先进的离子注入机可以做到零点二千电子伏的极低能量和十毫安以上的大束流。

二、离子注入机的工作原理与结构

离子注入机由离子源、质量分析器、加速管、束流线和靶室五个核心部分组成。离子源把掺杂气体电离产生特定元素的等离子体，一般是BF3、PH3或AsH3这类掺杂气体。质量分析器通过磁场把需要的离子从其他成分中分离出来，保证只有正确的掺杂物离子进入后续加速系统。

加速管给选出的离子施加高电压使其加速到所需的能量。加速管的设计决定了束流的能量均匀性和稳定性。能量精度由电源稳定度决定，先进离子注入机的能量精度可以控制在加减零点五个百分点以内。束流传输线把加速后的离子束从加速管引导到靶室同时保持束流的聚焦和稳定性。

靶室是晶圆接受离子注入的位置。晶圆被固定在静电吸盘上，可以精确控制晶圆的倾斜角度和旋转角度。离子束以特定角度入射到晶圆表面，角度控制精度直接影响掺杂的深度分布。晶圆在注入过程中会发热，靶室有冷却系统控制晶圆温度防止光刻胶损伤。注入机的扫描系统使离子束在晶圆表面均匀分布。

离子注入机中最复杂和昂贵的是束流光学系统。束流在传输过程中不断发散需要用电磁透镜进行聚焦。束流路径上还有束流监测器电流积分器来实时测量注入剂量。束流路径全程处于高真空环境中以减少离子与气体分子的碰撞散射。一台先进离子注入机的造价在几百万到上千万美元之间，是fab里最昂贵的设备类型之一。

三、离子注入工艺参数详解

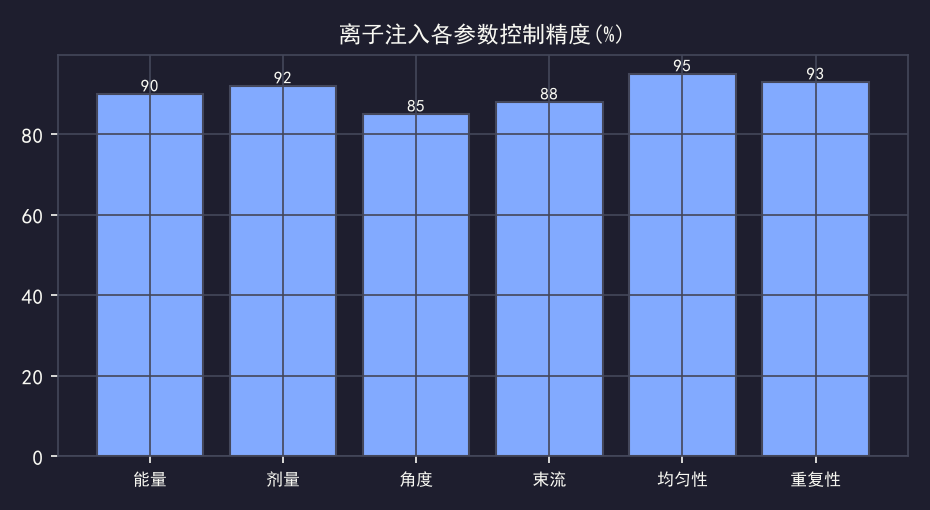

离子注入的核心工艺参数是注入能量、注入剂量和注入角度。注入能量决定了离子在硅中的穿透深度，能量越高注入越深。不同掺杂类型需要的深度不同，浅结掺杂需要低能量几到几十千电子伏，深阱掺杂需要高能量几百到几千千电子伏。能量选择不当会导致器件性能偏差甚至完全失效。

注入剂量决定掺杂浓度。剂量越高晶格损伤越严重甚至会导致硅的非晶化。非晶层在后续退火过程中会再结晶但如果剂量控制不当再结晶后会出现缺陷。典型的源漏注入剂量在十的十五次方每平方厘米量级，沟道注入剂量在十的十二次方到十三次方每平方厘米量级。剂量精度要求非常高，误差要控制在+-1百分比以内。

注入角度是经常被忽略但同样重要的参数。离子束和晶圆表面的法线方向之间的夹角称为注入角。一般硅注入采用0度角或7度角注入，7度角可以减少沟道效应让离子更容易进入晶格间隙而不是沿着晶格沟道滑行。注入角度的控制精度通常在加减0.5度以内。角度偏大会导致注入分布不对称产生阴影效应。

束流电流也是一个重要的工艺参数，决定了注入的时间。束流电流越大注入时间越短但太大束流会导致晶圆局部过热损伤光刻胶。大剂量注入时需要注意束流热效应可以采取分多次注入加冷却间隔的方式来控制晶圆的温度。束流稳定度直接影响注入均匀性，束流波动率要控制在加减一个百分点以内。

四、离子注入对器件性能的影响

离子注入对阈值电压有决定性影响。MOSFET的阈值电压由沟道区的掺杂浓度决定，通过沟道注入可以精确调整阈值电压到设计目标。阈值电压对注入参数非常敏感，剂量变化百分之十阈值电压就会漂移几十个毫伏。芯片设计工程师对阈值电压有严格要求，注入工艺工程师必须精确控制注入参数来满足设计需求。

离子注入对漏电流也有显著影响。源漏注入如果形成结深太浅或浓度分布不够陡峭，结区漏电流会增加导致芯片待机功耗变高。注入能量过高会导致结深过大增加短沟道效应使漏电流进一步增大。优化注入参数在功耗和速度之间找到最佳平衡点是工艺工程师的核心技能之一。

注入诱导缺陷也是一个重要问题。高能离子撞击硅晶格会产生点缺陷、位错和层错等损伤。这些缺陷如果不在后续退火过程中完全消除，会在器件工作过程中引起漏电流和噪声增加。控制注入损伤的方法包括优化注入条件采用步进式注入和进行快速热退火RTP来修复晶格损伤。

注入均匀性直接决定了芯片的功率一致性和良品分布。一片晶圆上不同位置的晶体管如果阈值电压不一致，那么高速芯片和低速芯片的性能差异就会很大。注入机通过束流扫描和晶圆机械扫描的组合模式来保证注入均匀性，整片晶圆的剂量均匀性要求在+-0.5百分比之内。

五、离子注入与退火工艺的配合

离子注入不是独立的工序，必须配合退火工艺才能完成有效的掺杂。退火的作用有两个：一是修复注入过程中产生的晶格损伤，恢复硅晶体的完整性；二是激活注入的杂质原子，使它们进入硅晶格替代位置发挥导电作用。退火的温度和时间直接影响杂质的激活程度和最终的扩散分布。

快速热退火RTP是目前fab中最常用的退火方式。RTP在秒级时间内快速升至目标温度保持几秒再快速降温，这种快速升温降温的动作可以最大限度减少杂质的扩散。传统的炉管退火升温降温都需要几十分钟会导致杂质显著扩散，形成比预期更大的结深。RTP能在激活杂质的同时保持注入的陡峭分布。

退火温度和时间的配合非常讲究。温度太低杂质激活不充分电阻率偏高；温度太高杂质扩散太多结深变浅剂量分布改变。最佳的退火条件通常需要通过DOE实验来确定。晶圆温度均匀性要求也很高，整片晶圆在退火过程中的温差要控制在加减两度以内，否则会出现掺杂激活程度不一致的问题。

现代先进制程还采用快速退火加激光退火的混合退火方式。激光退火可以在亚毫秒级的时间内完成加热和再结晶，几乎不产生杂质扩散，特别适合需要超浅结深和超高激活程度的应用场景。激光退火对晶圆表面的加热极其均匀，但也需要严格控制激光能量否则可能引入晶圆翘曲等形貌问题。

六、离子注入工艺常见问题与应对

离子注入中最常见的问题是注入剂量偏离目标。剂量偏离的主要原因是束流测量不准或注入时间控制不精确。一般的解决方法是定期校准束流测量系统和做好设备的预防性维护。高端离子注入机配有现场剂量监测系统可以实时修正注入时间保证剂量精度。

颗粒污染是离子注入中的另一个常见问题。颗粒可能来自束流管路的壁面剥落或靶室的机械摩擦。颗粒落在晶圆表面会遮挡注入形成掺杂缺失点。解决方法是定期颗粒扫描检测和保持靶室清洁。Fab对离子注入工序有严格的颗粒控制标准和检测周期。

能量精度问题也不容忽视。能量不准会导致注入深度出现偏差，和设计目标不符。能量精度的验证通过定期注入已知能量的标准片然后测量注入深度来确认。能量控制电源的稳定性和加速管的绝缘状态是保证能量精度的关键。

最后简要小结。离子注入是半导体制造中最精密也是最重要的工艺之一。注入参数的精确控制直接影响晶体管的性能参数和最终芯片的速度功耗漏电表现。离子注入工艺工程师需要深刻理解离子和硅晶格的相互作用关系、注入-退火配合机制和注入均匀性控制方法。这是fab里最具挑战性和技术深度的工艺工程师岗位之一。

工程实战与踩坑经验

离子注入实战中第一个要盯紧的是剂量准确性。注入剂量靠法拉第杯实时积分测量，但法拉第杯自身会漂移：杯内壁溅射污染、二次电子抑制失效都会让读数失真，剂量表面上打够了，实际掺杂浓度却偏了。我们的教训是某台机剂量长期偏高百分之几，因为漂移缓慢而对称，SPC图上竟然看不出突变，最后是器件电性参数批间对比才暴露的。之后我们把定期用标准片做四探针方阻验证列为强制项目，用独立测量手段交叉校验机台自报的剂量值，再没出过类似问题。

第二个经典坑是沟道效应。晶体硅的原子按晶格规则排列，如果离子入射方向刚好对准晶格通道，离子会长驱直入，注入深度远超预期，结深失控。对策是注入时给晶圆一个倾斜角加扭转角，让离子斜着进入避开通道。坑就坑在角度设置：不同产品不同层次的角度要求不一样，新人复制配方时抄错角度，或者机械平台角度校准过期产生偏差，都会造成批次性结深异常。这类问题表面看不出来，要到电性测试才爆雷，追损失时往往已经过去几周。角度参数的双人复核和平台定期校准，缺一不可。

第三个要注意高剂量注入的光刻胶碳化问题。大剂量离子轰击会把光刻胶表层烤成一层坚硬的碳化壳，常规去胶工艺啃不动，残胶留在晶圆表面就是缺陷源。处理思路是分步去胶：先用等离子体灰化在受控温度下缓慢处理碳化层，避免爆胶飞溅，再配合湿法清洗收尾。注入剂量越大、束流越高，碳化越严重，所以有些高剂量工序会在注入前对光刻胶做预处理增强耐受性。新人接手高剂量工序时，去胶后的表面检查一定要做仔细，残胶缺陷在后续工序里会不断放大。

第四个是污染控制，分金属污染和能量污染两类。金属污染来自束线部件被离子束溅射，产生的金属原子混进束流打到晶圆上，重金属进入器件有源区是致命的，对策是定期更换束线易损件并用标准片监控表面金属浓度。能量污染更隐蔽：束流传输中部分离子经过电荷交换后能量状态改变，混入了非目标能量的成分，导致掺杂深度分布出现异常尾巴。发现深度分布不对时，除了查角度还要想到能量纯度这个方向，用二次离子质谱做深度剖面分析可以确诊。

最后说晶圆充电损伤。离子束带正电荷持续轰击晶圆，电荷积累产生的电位差可能击穿栅氧化层，尤其是天线比大的器件结构最脆弱。机台的电荷中和系统靠电子淹没枪提供低能电子中和表面正电荷，这个系统状态不好时损伤悄悄发生，产线上完全无感，要到晶圆电性测试甚至可靠性测试才暴露。所以电荷中和系统的日常点检数据要认真看，栅氧完整性监控片要按周期跑。充电损伤是典型的隐性杀手，防御靠体系而不是靠眼睛。

给新人的学习建议与职业展望

学离子注入，地基是半导体物理。掺杂浓度和载流子的关系、PN结的形成、结深和方阻这些概念必须真正理解而不是背定义。推荐把大学的半导体物理教材翻出来重读掺杂相关章节，这次带着产线上的实际问题去读，体会会完全不同。理解了物理，你才能明白为什么这一层要用硼那一层要用磷、为什么能量决定深度剂量决定浓度、为什么注入之后必须退火激活。物理图像清晰的工程师和只会按配方操作的工程师，五年后的差距是断崖式的。

第二步是掌握注入的表征手段。方阻测量用四探针，是最快速的日常监控手段；掺杂深度分布用二次离子质谱，是疑难问题的终极裁判；载流子分布可以用扩展电阻分析。每种手段的原理、精度、适用场景要清楚，报告要会解读。特别提醒：四探针测的是激活后的电学结果，受退火影响；质谱测的是原子浓度，不管激活与否。两者数据出现矛盾时，往往指向退火环节的问题，这个判断技巧在排查时非常好用。

第三步是跟一次完整的年度保养。离子注入机是fab里结构最复杂的设备之一，离子源、质量分析磁铁、加速管、扫描系统、终端台，每个模块都值得研究。年度大保养时设备大拆，是绝佳的学习机会，跟着设备工程师看离子源怎么换灯丝、束线怎么清洁、法拉第杯长什么样。对设备结构有了具象认识，以后分析工艺异常时你的想象力才有依据，不会停留在纸面参数层面瞎猜。

第四步是和器件工程师交朋友。注入参数的最终裁判是器件电性，阈值电压、饱和电流、结漏电这些参数直接反映掺杂质量。定期找器件或整合工程师聊聊你负责的注入层次对哪些电性参数敏感，建立起注入参数到器件表现的因果地图。这个地图一旦建立，产品电性异常时你能快速判断是不是注入的锅、是哪个层次的锅，这种跨界诊断能力是普通注入工程师升级为资深工程师的分水岭。

职业前景方面，离子注入是个偏冷门但壁垒很高的方向，全国真正精通注入工艺加设备的工程师数量有限，物以稀为贵。功率器件、化合物半导体这些扩张中的领域对注入技术需求旺盛，碳化硅的高温注入更是稀缺技能。给新人的总结：这个方向短期不如热门工序风光，长期看护城河很深。把物理学扎实、把设备摸透、把表征手段用熟，三五年后你就是市场上稀缺的那类人。评论区欢迎聊聊你们遇到过最诡异的注入异常。

写在最后

你们fab离子注入工序最常遇到什么问题？剂量跑偏还是颗粒超标？评论区说说什么情况。
