当前位置：首页 > 随笔复盘 > 正文内容

缺陷密度地图叠：找出系统性的弱点区域

叶志辉5天前随笔复盘4

[公开] 缺陷密度地图叠：找出系统性的弱点区域

分类：良率工程 | 发布：2026-08-11 8号槽位

一、痛点：缺陷数量我知道，但缺陷"长在哪里"才是关键

Fab缺陷分析最常见的做法是统计"有多少缺陷"——缺陷总数、缺陷密度、缺陷类型分布。但这个方法有一个致命的盲区：同样数量的缺陷，分布在不同位置，对良率的影响完全不同。我在R厂见过一个案例：两批wafer的缺陷密度相同（都是0.5个/cm²），但一批的缺陷集中在wafer边缘（不影响功能区），另一批的缺陷随机分布。实际良率差了多少？边缘集中的那批良率99.2%，随机分布的那批良率94.8%。缺陷"长在哪里"比"有多少"更重要——这个道理说出来很简单，但在Fab的实际分析中很少被认真执行。

二、Die Map叠加分析的核心价值

Die Map叠加（Defect Density Map Overlay）的本质是"把多批wafer的缺陷分布画在同一张图上"，找出"哪些区域是所有批次的共同弱点"。这个方法的价值是：它能区分"随机缺陷"和"系统性缺陷"——随机缺陷在wafer上是均匀分布的，系统性缺陷有pattern（比如总是在某个区域、在某个方向上延伸）。系统性缺陷指向设备或工艺的系统性问题，需要从根因解决；随机缺陷是统计噪声，分析意义有限。

一个我在S厂验证过的技巧：把30天内所有wafer的Die Map叠加在一起，按缺陷密度做热力图。热力图中密度>2σ的区域是"系统性热点"，这些热点对应着Fab里需要优先解决的系统性问题——不是单批次的问题，是30天内反复出现的pattern。30天的数据叠加可以过滤掉随机噪声，让系统性热点清晰可见。

三、Die Map叠加分析的实操步骤

第一步：收集Die Map数据。从Sort机台导出每片wafer的Die Map（PASS/FAIL矩阵）。Die Map通常包含每个die的良/劣状态、缺陷坐标、缺陷类型。Sort系统的原始数据格式通常是SEMI E142（Defect Record Format），需要解析后才能做分析。

第二步：归一化坐标。不同wafer的Die Map可能有不同的die尺寸（同一个产品在Fab的不同阶段die尺寸可能略有差异）和不同的wafer尺寸（6寸/8寸/12寸）。把所有Die Map归一化到相同的坐标系（wafer半径=1，原点=wafer中心），使得不同wafer的缺陷位置可以叠加比较。

第三步：叠加生成热力图。把所有批次的归一化Die Map叠加，计算每个区域的平均缺陷密度，生成热力图。热力图的配色建议：低密度=绿色（正常），中密度=黄色（警告），高密度=红色（热点）。热力图上叠加等高线，清晰地标出"超过2σ的热点区域"。

第四步：热点区域分析。对于每个热点区域，统计：①该区域在所有批次中的出现频率（是否每次都出现？）、②该区域的缺陷类型（是粒子污染还是工艺缺陷？）、③关联设备/腔室信息（热点批次对应哪些腔室？）。这三维信息的交叉分析可以快速定位根因。

四、Die Map叠加的典型发现

五、量化效果（S厂Die Map叠加项目）

S厂实施Die Map叠加分析后的发现：① 30天内叠加了200片wafer的Die Map，发现了3个系统性热点区域（边缘12点方向、中心偏左区域、右下角对称点）。② 边缘热点（12点钟方向）是传送臂的接触位置，查维护记录发现该传送臂已超过PM周期200小时未更换，更换后边缘热点消失。③ 中心偏左热点关联腔室A（温度传感器位置），维修后热点密度降低60%。④ 3个热点修复后，综合良率提升了0.8%（从95.2%到96.0%），月度经济损失减少约80万元。

六、避坑清单

① 不要只看缺陷总数——同样数量的缺陷，分布不同，良率影响完全不同；② Die Map叠加分析需要足够的样本量——少于20片wafer的叠加结果容易被随机噪声主导，建议至少30天数据；③ 归一化坐标是叠加分析的前提——不同wafer尺寸/die尺寸必须归一化，否则叠加没有意义；④ 热点区域需要结合缺陷类型分析——粒子污染和工艺缺陷的根因完全不同，不能混为一谈；⑤ Die Map数据需要从Sort机台实时拉取——等待人工导出数据会错过实时分析窗口，建议用API实时集成。

配图说明

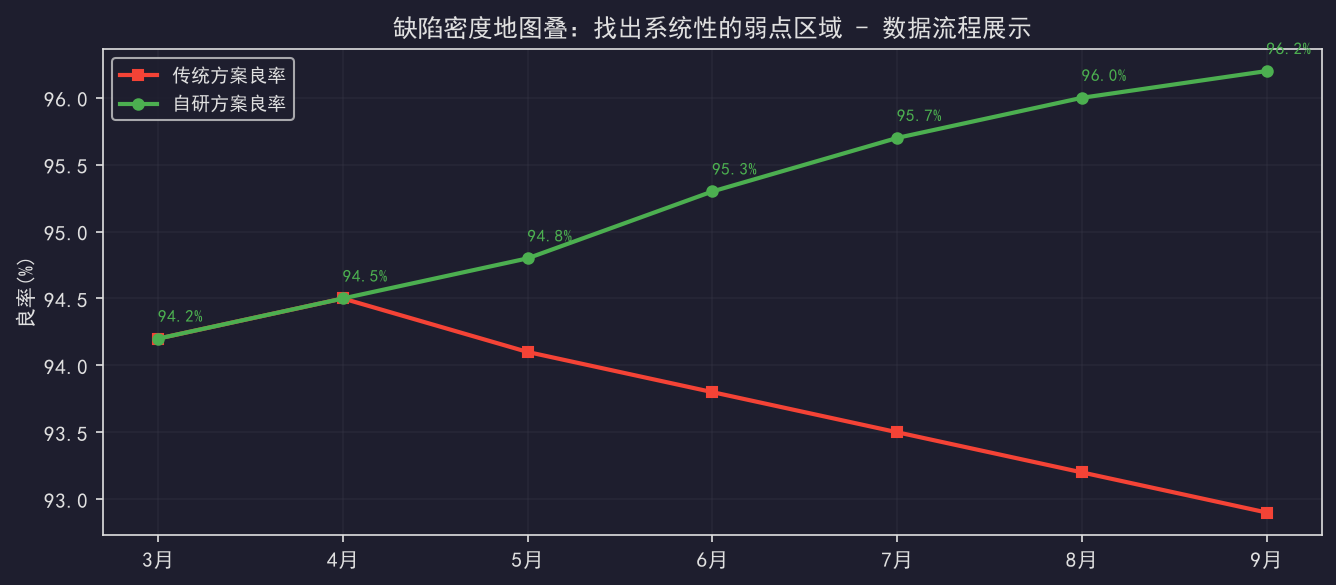

图1：核心数据可视化示意

图2：补充分析示意

配套资料
