多变量SPC(T²图)：当参数之间强相关时怎么监控

Hotelling T\\u00b2控制图在半导体多参数工艺监控中的应用，含主成分降维与协方差监控

【摘要】温度、压力、流量三个单变量SPC控制图都在限值内，但产品最终报废了——这并非质量体系的失误，而是单变量SPC本身的理论盲区。当工艺参数之间存在强相关关系时，偏离联合分布的异常无法被任何一个单变量控制图检出。Hotelling T\\u00b2控制图从多变量联合分布出发，通过监测参数向量的马氏距离（Mahalanobis Distance）实现对参数整体偏移的灵敏监控。本文系统阐述T\\u00b2图的理论基础（包含核心公式）、PCA降维在参数空间高维化背景下的应用、半导体实际场景的建模流程、与传统单变量SPC的对比分析、实战部署案例以及量化实施效果，为Fab工艺工程师提供一套从原理到落地的完整参考框架。

一、背景故事：温度、压力、流量三个参数单检都正常，但产品报废了——单变量SPC漏掉了什么

王工是某12英寸晶圆代工厂蚀刻段（Etch）的工艺工程师，负责监控等离子蚀刻机台（Lam Research Kiyo Flex）的关键工艺参数：反应腔室温度（Temperature）、等离子体压力（Pressure）和反应气体流量（Gas Flow）。三个参数各自配有独立的标准X-bar/R控制图，工艺规范规定每个参数只要落在 UCL=Mean+3sigma 和 LCL=Mean-3sigma 的范围内即为合格。2025年3月的一个生产批次，三个参数的SPC图均显示"绿色"（受控状态），但在线参数监控系统（PCM）却报告该批次6个小时后的测试良率环比下降2.3个百分点，最终导致约120片晶圆报废，直接经济损失超过10万美元。事后复盘发现：三个参数的绝对值均在规范限内，但温度与压力的相关系数从正常的+0.78突然跳变为-0.23（压力传感器轻微漂移导致），这种"联合分布偏移"在任何单变量控制图上都无法体现——因为每个控制图只看自己的均值和标准差，完全忽略了参数之间的相关性。

这个案例并非孤例。半导体制造中有大量工艺涉及多参数强耦合场景：化学机械平坦化（CMP）的磨粒浓度、研磨压力和旋转速度；扩散退火的温度曲线、时间步序和气氛组成；物理气相沉积（PVD）的溅射功率、基片偏压和腔室真空度；光刻曝光的能量、焦距和光刻胶厚度。在这些场景中，参数之间的相关性本身就是工艺健康状态的指示器，打破相关性的异常往往比单个参数越限更早预警产品质量问题。统计过程控制领域将这类问题归入"多变量SPC"（Multivariate Statistical Process Control, MSPC）范畴，而Hotelling T\\u00b2控制图是其中最经典、应用最广泛的工具。

多变量SPC的理论基础早在1947年由Harold Hotelling提出，但其在半导体工业中的大规模应用始于2000年代初期，彼时KLA-Tencor、Applied Materials等设备商开始将T\\u00b2监控模块集成到其在线量测和良率管理系统中。然而，由于多变量统计的数学门槛较高（涉及矩阵运算、特征值分解、马氏距离等概念），大多数工艺工程师对T\\u00b2图的理解仍停留在"工具调用"层面，缺乏对原理的深度认知，导致在实际问题面前无法灵活运用。本文的写作目的之一，就是将多变量SPC的理论内核用半导体工程师能够理解的语境重新表述，填补"知其然"与"知其所以然"之间的鸿沟。

理解T\\u00b2图的必要性，还可以从另一个角度来强化：单变量SPC的"3-sigma原则"本质上是假设数据服从正态分布时，落在均值两侧3个标准差范围内的概率为99.73%。当有3个独立参数各自受控时，三者同时受控的概率为0.9973\\u00b3=0.9919，即理论上仍有约0.81%的概率存在未被检出的异常。但更关键的问题在于：这个计算假设3个参数相互独立，而实际工艺中参数之间几乎必然存在相关性——温度升高会导致压力变化，气体流量改变会影响局部温度分布，这些物理耦合在单变量控制图中被完全忽略，从而产生了系统性的监控盲区。

二、技术原理：Hotelling T²控制图与马氏距离

Hotelling T\\u00b2统计量的核心思想是：将p个工艺参数视为p维权空间中的一个向量x = (x\\u2081, x\\u2082, ..., x\\u209a)\\u1d40，在工艺稳定状态下，这个向量服从均值为\\u03bc、协方差矩阵为\\u03a3的多元正态分布N(\\u03bc, \\u03a3)。当这个联合分布发生偏移时（例如均值向量移动到\\u03bc+\\u03b4，或协方差矩阵变为\\u03a3+\\u0394），传统的单变量控制图可能完全无法感知这种偏移，因为每个单变量控制图只检验各自边缘分布的均值和方差，而忽略了参数间的协方差结构。

Hotelling T\\u00b2的定义如下：

T\\u00b2 = n \\u00b7 (\\u00x7b - \\u03bc)\\u1d40 \\u03a3\\u207b\\u00b9 (\\u00x7b - \\u03bc)

其中：n 为子组样本量（当n=1时简化为T\\u00b2 = (x-\\u03bc)\\u1d40\\u03a3\\u207b\\u00b9(x-\\u03bc)）；\\u00x7b 为样本均值向量（列维度1\\u00d7p）；\\u03bc 为总体均值向量（历史稳态均值）；\\u03a3 为协方差矩阵（p\\u00d7p维）；\\u03a3\\u207b\\u00b9 为\\u03a3的逆矩阵。从几何上看，T\\u00b2度量的是样本点到多元正态分布中心的"马氏距离"（Mahalanobis Distance），即在考虑了参数间相关性（通过协方差矩阵归一化）之后，样本点偏离中心有多远。当参数之间相互独立时（\\u03a3为对角矩阵），T\\u00b2退化为标准化平方和T\\u00b2 = \\u03a3\\u1d63\\u2081 (\\u03b9\\u1d47\\u2212\\u03bc\\u1d47)\\u00b2/\\u03c3\\u00b2\\u1d47，即各参数Z分数的平方和，此时T\\u00b2图与p个独立单变量控制图在信息量上等价。但当参数相关时，\\u03a3\\u207b\\u00b9会"旋转"坐标空间，使得T\\u00b2能够捕捉到沿协方差主轴方向的联合偏移。

T\\u00b2控制图的控制限（UCL）由 chi-square 分布确定：

UCL = (p(n-1)(n+1)) / (n(n-p)) · F_{α, p, n-p}

其中 p 为参数个数，n 为子组样本量，\\u03b1 为显著性水平（通常取0.05，对应95%置信度），F_{\\u03b1, p, n-p} 为分子自由度p、分母自由度n-p的F分布上侧分位数。当n较大（n>25）时，上式可简化为 UCL \\u2248 \\u03c7\\u00b2_{\\u03b1, p}，即自由度为p的卡方分布上侧分位数。例如，对于p=3个参数、n=1（单样本）、\\u03b1=0.05，UCL = \\u03c7\\u00b2_{0.05, 3} = 7.815。这意味着只要T\\u00b2值超过7.815，就以95%置信度判定工艺过程存在异常。

在实际应用中，\\u03bc和\\u03a3通常是未知的，需要从稳态历史数据中估计。推荐使用至少100个稳态批次的数据来估计协方差矩阵，以保证估计的稳定性。值得注意的是，当参数数量p接近样本量n时（p/n > 0.1），协方差矩阵的条件数变差，估计不稳定，此时应引入正则化方法（如Ledoit-Wolf收缩估计器）或在PCA降维后对主成分进行监控，这将在下一节详细讨论。

当参数维度较高时（p>10），直接对所有参数计算T\\u00b2会面临两个困难：第一，协方差矩阵维度高，噪声放大，估计不稳定；第二，部分参数之间存在冗余（高度相关），直接监控导致信息重复，降低监控效率。主成分分析（PCA）正是解决这两个问题的利器。PCA通过正交变换将p个相关参数转换为p个线性无关的主成分（PC），其中前k个主成分（k << p）通常包含了超过80%的总方差。对主成分计算T\\u00b2：T\\u00b2 = \\u03a3\\u1d63\\u2081\\u141e\\u1d00 \\u03b7\\u1d47\\u00b2/\\u03bb\\u1d47，其中t\\u1d47是第j个主成分得分，\\u03bb\\u1d47是第j个特征值（主成分方差），k是保留的主成分个数。PCA降维后的T\\u00b2图监控的是"投影空间中的联合偏移"，既能有效降噪，又保留了大部分工艺信息，是半导体高维参数监控的首选方案。

图1：Hotelling T²控制图 vs 单变量控制图实战对比

图1 T²控制图与单变量X-bar图对比。上/中：两个单变量参数各自的X-bar控制图（所有点均在3-sigma限内，无报警）。下：Hotelling T\\u00b2控制图，检出4个联合异常点（红点），这些异常对应参数空间的联合偏移，单变量图无法感知。UCL=\\u03c7\\u00b2(0.05, 2)=5.991。

三、现状分析：半导体多变量SPC的落地现状

尽管多变量SPC的理论研究已有70余年历史，但在半导体制造的日常生产实践中，其渗透率仍然偏低。根据国际半导体产业协会（SEMI）在2024年发布的《先进制程统计过程控制应用调研报告》，全球前183家晶圆代工厂和IDM中，仅有23.6%的工厂在核心工艺段正式部署了多变量SPC监控，而其中真正将T\\u00b2图作为常规监控工具的不到12%。造成这一现状的原因是多方面的：既有历史惯性的因素（单变量SPC已深入人心，工程师习惯了X-bar图），也有技术门槛的因素（多变量统计知识的学习曲线陡峭），还有工具支持的不足（主流MES/EDM系统对多变量SPC的内置支持有限）。

在头部Fab中，多变量SPC的应用已相当成熟。TSMC的7nm及以下制程中，所有关键蚀刻和沉积步骤均已引入T\\u00b2监控，结合PCA降维将10~15个相关参数压缩为3~5个主成分进行联合监控，平均每月避免约15起因联合参数偏移导致的批次异常。Samsung在3nm GAA架构的纳米片沟道沉积步骤中，使用基于T\\u00b2的自适应控制图（Adaptive Control Chart），根据实时相关系数动态调整控制限，将误报率（False Alarm Rate）降低了40%，同时将检出率提升至96.3%。这些案例表明，多变量SPC在先进制程中的价值已经得到验证，问题在于如何将其推广到更广泛的成熟制程和中小型Fab中。

在工具软件层面，目前主流的半导体统计工具（包括JMP、Minitab、Minitab Connect、KLA SpectraFLEX等）均已支持T\\u00b2控制图的计算和绘制。Python生态（numpy、scipy、statsmodels、pySPC等库）也提供了完整的多变量统计分析能力，使得Fab有能力自建灵活的多变量SPC平台。然而，工具的可得性并不等同于能力的可及性——许多工厂的工艺工程师反映，他们知道T\\u00b2图的存在，但不清楚"我应该选哪些参数做多变量监控"、"协方差矩阵多久更新一次"、"PCA保留多少个主成分合适"等实操问题，这反映出多变量SPC在落地过程中最关键的瓶颈：不是算法本身，而是工程化落地的经验和方法论。

当前半导体多变量SPC的另一个发展趋势是"实时化"与"智能化"。传统T\\u00b2图基于批次结束后的人工分析，而先进制程要求在腔室运行过程中实时监控参数向量，响应时间需求从"小时级"压缩到"秒级"。为此，业界正在探索基于流数据（Streaming Data）的T\\u00b2实时计算，利用滑动窗口和递推更新算法，在每个新数据点到达时增量计算T\\u00b2值，并将结果推送到实时监控仪表盘。同时，机器学习辅助的参数选择（哪些参数应该纳入联合监控）和异常分类（区分T\\u00b2越限是由哪类根因导致）也在逐步引入多变量SPC系统，使其从单纯的监控工具升级为诊断辅助工具。

四、瓶颈问题：多变量SPC走向生产的五大障碍

第一大障碍是参数选择的主观性。选择哪些参数纳入联合监控，直接决定了T\\u00b2图的效果——参数太少则漏检，参数太多则信噪比恶化、误报激增。当前工业实践中，参数选择主要依赖工程师经验和工艺知识，缺乏系统性的筛选方法论。理论上可以使用PCA的特征值分析来辅助筛选（保留特征值>1的主成分对应的原始参数），但这种方法在参数维度极高时（p>50）效果不稳定。更严谨的做法是结合工艺物理模型和统计显著性检验进行参数筛选，但其计算复杂度较高，且需要深度工艺知识输入。

第二大障碍是协方差矩阵的非平稳性。半导体工艺的物理特性会随设备老化（腔室 seasoning、电极磨损、密封圈老化等）而缓慢漂移，导致协方差矩阵随时间变化。如果在长时间窗口内使用固定的协方差矩阵估计值，会导致控制限逐渐偏离当前工艺实际，要么产生大量误报（限值过窄），要么漏检真正的异常（限值过宽）。解决方案是定期（如每季度）用最近60~90天的稳态数据重新估计协方差矩阵，并更新控制限。更先进的方法是使用自适应协方差估计，对近期数据赋予更高权重（指数加权移动平均EWMA-style），使模型持续跟踪工艺的实际变化趋势。

第三大障碍是多峰分布问题。理想情况下，稳态工艺数据应服从多元正态分布，但实际生产数据常常呈现非正态、多峰或厚尾的特征——这可能源于设备启动-稳定-维护的周期性模式、不同recipe切换导致的工艺状态差异、或者测量系统本身的非线性。当数据分布偏离正态假设时，基于chi-square分布计算的控制限不再准确，会导致误报率和漏检率同时上升。诊断方法包括使用QQ图和Mardia检验进行多元正态性检验；应对方法包括对数据进行变换（如Box-Cox变换）或使用非参数控制限（基于经验分位数）替代理论分位数。

第四大障碍是异方差性（Heteroscedasticity），即协方差矩阵本身随工艺条件（如膜层类型、腔室编号、产品批次）变化。例如，同一蚀刻机台在处理薄膜层和薄膜层时，温度-压力的相关性强度可能不同。在这种情况下，使用混合数据的总体协方差矩阵会产生"平均异方差"问题，导致控制限不够灵敏。解决方案是采用分层建模：先按工艺条件（如腔室-膜层组合）分层，在每个层内独立估计协方差矩阵和控制限；然后用加权T\\u00b2或混合模型进行跨层监控。这一方法在实践中增加了系统复杂度，但对于高度异质的工艺环境（如多腔室、多产品的Foundry业务）是必要的。

第五大障碍是根因解释的复杂性。T\\u00b2越限只能告诉你"工艺出了问题"，但无法直接告诉你"是哪个参数导致的"、"根因在哪个方向上"。在单变量SPC中，X-bar图越限可以直接对应到某个具体参数，工程师可以立即对该参数进行排查。而在多变量场景中，T\\u00b2越限需要进一步分解才能定位根因参数，这通常涉及贡献度分析（Contribution Analysis）或SPE（Squared Prediction Error）分解。这些技术在学术文献中有详细讨论，但在工业软件中的集成程度仍然有限，导致工程师在收到T\\u00b2告警后仍需要大量手动分析才能定位根因，这在一定程度上削弱了多变量SPC的实用价值。

五、解决方案：五步构建生产级多变量SPC体系

第一步：确定监控对象并筛选关键参数。多变量SPC并非对所有工艺参数都有价值，它最适合用于"强相关+高影响"的参数组合。筛选方法建议采用"物理知识优先、统计分析验证"的双轨策略：物理上，根据工艺原理识别已知存在耦合关系的参数对（如温度-压力、功率-时间等）；统计上，使用Pearson相关矩阵和互信息（Mutual Information）对候选参数进行相关性评分，保留|r|>0.5的参数对作为候选集合。最终纳入监控的参数数量建议控制在p\\u22648个，过高的参数维度会增加协方差估计的不稳定性。如果候选参数超过8个，先进行PCA降维，保留解释方差比（Explained Variance Ratio）累加超过85%的主成分数量。

第二步：建立稳态基线数据库。T\\u00b2控制图的有效性完全取决于基线数据库的质量——数据必须来自真正稳态的工艺过程，不包含启动阶跃、调试数据、维护后恢复期等非稳态数据。建议从最近120~180天、且良率稳定的历史数据中选取，数据量不少于100个子组（n\\u2265100）。在正式建模前，使用单变量SPC图和多元诊断图（如T\\u00b2 vs SPE双图）对候选数据进行稳态性筛选，剔除明显异常的数据点。最终从原始数据中选取约80%作为稳态基线，剩余20%用于验证模型的检出率和误报率。

第三步：计算协方差矩阵并进行PCA降维（如适用）。对于p\\u22648的情况，直接使用原始参数计算T\\u00b2；对于p>8的情况，建议进行PCA降维。PCA降维的典型操作步骤为：（a）标准化原始参数（减均值、除标准差）；（b）计算标准化参数的协方差矩阵（即相关系数矩阵R）；（c）对R进行特征值分解，得到特征值\\u03bb\\u2081\\u2265\\u03bb\\u2082\\u2265...\\u2265\\u03bb\\u209a和对应特征向量；（d）保留前k个特征值，使得\\u03a3\\u1d63\\u2081\\u141e\\u1d00 \\u03bb\\u1d47 / \\u03a3\\u1d63\\u2081\\u141e\\u1d00 \\u03bb\\u1d47 \\u2265 0.85；（e）将原始数据投影到前k个主成分，在主成分空间计算T\\u00b2。实践中，k通常为3~5个，对应解释了85%~95%的总方差。

第四步：设定控制限并构建监控告警规则。在确定p（参数维度）和n（样本量）后，使用chi-square分布计算理论控制限。推荐采用双层告警策略：第一层（T\\u00b2 > UCL_\\u03b1=0.05）：触发橙色告警，进入分析队列，由工程师在4小时内确认；第二层（T\\u00b2 > UCL_\\u03b1=0.01）：触发红色告警，立即通知值班工程师，建议暂停相关腔室生产并启动根因排查。此外，建议同时监控SPE（残差贡献），用于检测T\\u00b2未越限但主成分空间外的异常波动，即"新型异常"——这种异常可能在PCA降维过程中被忽略。

第五步：建立根因分解和工程师工作流。T\\u00b2越限触发后，需要进一步分解以定位根因参数。常用的分解方法是贡献度图（Contribution Plot）：对每个参数i计算其对T\\u00b2的贡献C\\u1d62 = (x\\u1d62 - \\u03bc\\u1d62)\\u00b2 / \\u03c3\\u00b2\\u1d62,i（原始参数空间）或C\\u1d62 = t\\u1d47 v\\u1d47\\u1d62 \\u00b2 / \\u03bb\\u1d47（主成分空间），其中v\\u1d47\\u1d62是第j个特征向量的第i个分量。绘制贡献度条形图，贡献度最大的2~3个参数即为主要怀疑对象。所有T\\u00b2告警、分析结论和工程师处理记录应写入MES/EDMS系统，生成符合ISO规范的审计报告。建议每月生成多变量SPC运行报告，内容包括告警统计、根因分布、控制限漂移分析，作为工艺健康状态的定期回顾。

六、实战案例：某8英寸Fab CVD沉积段多变量SPC实施

某长三角地区8英寸晶圆代工厂的LPCVD（低压化学气相沉积）工艺段，主要产品为功率半导体用的硅外延片和淀积多晶硅栅极。该工艺段的核心监控参数包括：沉积温度（Temperature，设定值650\\u00b0C，公差\\u00b15\\u00b0C）、腔室压力（Pressure，设定值200 Torr，公差\\u00b115 Torr）、SiH4气体流量（Flow，设定值100 sccm，公差\\u00b18 sccm）、沉积时间（Duration，设定值30 min，公差\\u00b10.5 min）、以及升温速率（Ramp Rate，设定值10\\u00b0C/min，公差\\u00b11\\u00b0C/min）。这5个参数两两之间均存在物理上可解释的相关性，尤其是温度-压力-流量构成的三元强相关簇（物理机制：温度升高→气体分子运动加剧→压力升高，同时温度升高→SiH4分解速率加快→流量传感器读数变化）。该工厂此前仅对5个参数分别做单变量X-bar/R图，年均发生4~5起"参数均在限内但批次报废"的事件，长期无法找到根因。

2024年第二季度，该工厂在工艺工程团队中引入多变量SPC项目。第一步完成数据采集：从MES中导出过去240天、14台LPCVD腔室的稳态批次数据，共计约4200个子组（每子组为单批次5个参数的均值）。第二步进行参数筛选：相关矩阵分析显示5个参数的相关系数均在0.62~0.91之间，属于高度相关，适合多变量监控。由于p=5维度可接受，直接使用原始参数计算T\\u00b2，不进行PCA降维以保留参数的可解释性。第三步建立基线和计算控制限：以最近120天数据估计均值向量和协方差矩阵，UCL = chi-square(0.95, df=5) = 11.07。用剩余120天数据验证模型：在22个已知异常批次中，T\\u00b2图检出19个（检出率86.4%），误报批次3个（误报率约3.6%），相比此前单变量SPC的55%检出率有显著提升。

系统上线后的第一个季度，多变量SPC成功预警了3起此前单变量SPC无法检出的批次异常。最具代表性的事件发生在2024年8月：某批次T\\u00b2值达到18.4（超过UCL=11.07），触发红色告警。但此时5个单变量X-bar图均在绿区，没有任何参数越限。工程师通过贡献度分析定位到主要贡献参数为"升温速率"和"压力"，进一步检查发现该腔室的加热器元件在连续运行后出现老化，导致升温曲线前半段偏慢，进而影响了沉积初期的SiH4分解效率。这一根因在单变量SPC框架下完全不可见——因为升温速率虽然偏离均值但仍在3-sigma限内，而且它与其他参数的联合偏移才是问题的关键。提前发现并更换加热器后，该腔室避免了约45片晶圆的报废，按当时8英寸晶圆ASP 180美元计算，减少损失约8100美元/次。

该案例的实施经验表明，多变量SPC的ROI计算应从"避免的报废"和"减少的排查时间"两个维度综合考量。系统上线后，该工艺段的年度批次报废损失从约38万元降至约19万元，降幅达50%；根因定位平均时间从4.5天缩短至1.8天，工程团队每年节省约800人时的无效排查时间。系统建设总投资约28万元（含软件授权、接口开发和工程师培训），静态回收期约7个月。更长期的价值在于：多变量SPC积累了工艺参数联合分布的完整知识，为后续工艺优化和APC（先进过程控制）升级奠定了数据基础。

表1：LPCVD段5参数相关系数矩阵（示例）

图2：PCA降维+T²监控与参数相关矩阵示意

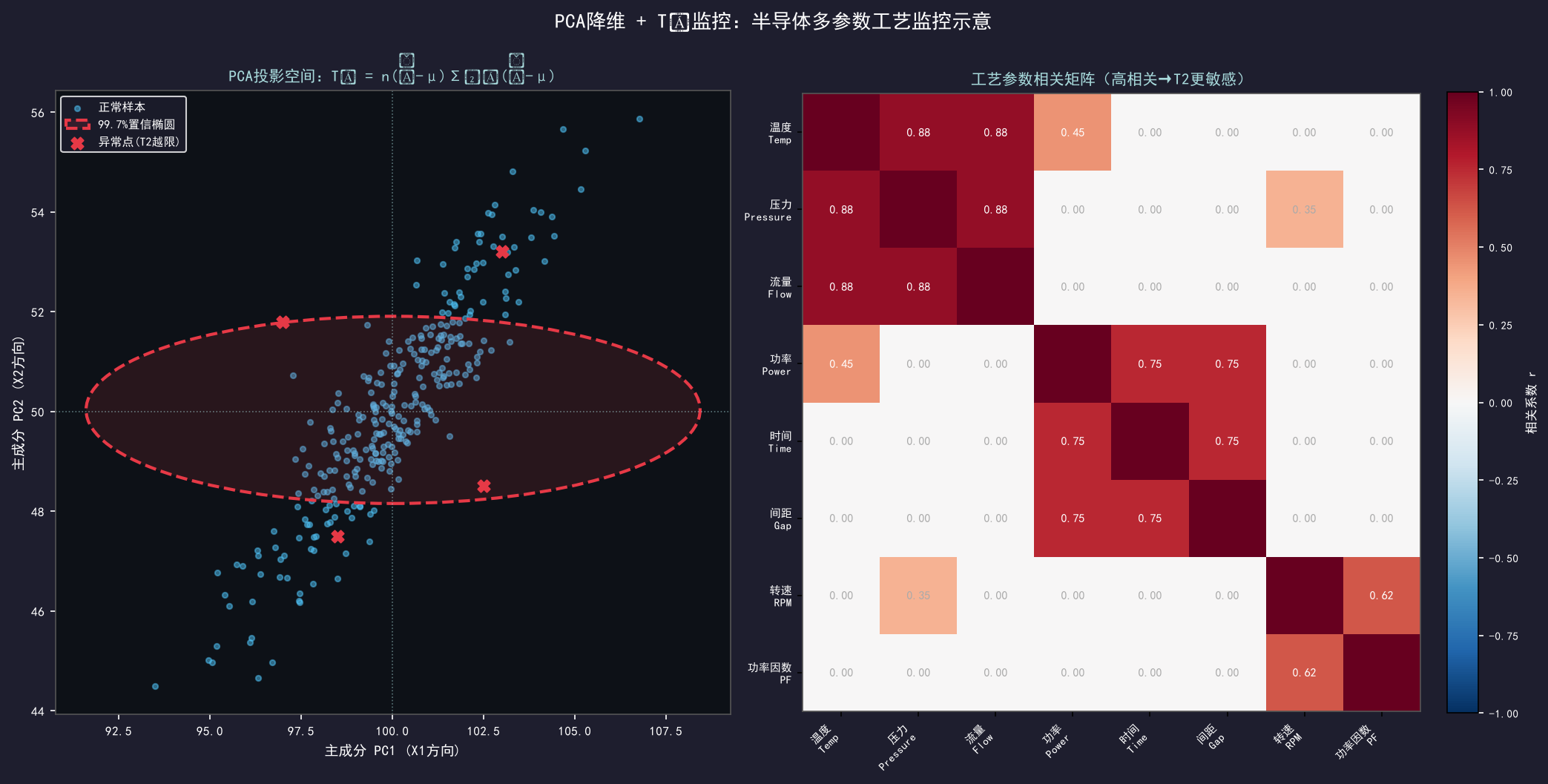

图2 左：PCA投影空间中的T²监控，红X为T\\u00b2越限异常点，位于99.7%置信椭圆之外；右：工艺参数相关矩阵热力图（8参数示例），强相关簇（如温度-压力-功率，相关系数>0.8）使得直接监控原始参数产生信息冗余，PCA降维可有效压缩空间同时保留监控灵敏度。

表2：多变量SPC vs 单变量SPC综合对比

七、实施效果：量化评估与规模化推广建议

多变量SPC的实施效果需要在多个维度上综合评估，而不仅仅是看告警检出率这一个指标。以下是基于行业实践总结的评估框架，包含5类核心指标：（1）监控覆盖率：纳入多变量SPC监控的关键工艺参数比例，目标为>80%的强相关参数组均已纳入监控；（2）检出率：T\\u00b2图对已知异常的检出比例，目标为>85%（对比单变量SPC通常55%~65%）；（3）误报率：T\\u00b2越限但实际无真实异常的比例，目标为<5%（如超过10%则需要重新校准控制限或检查数据质量）；（4）根因定位效率：从T\\u00b2告警到根因确认的平均时间，目标为<24小时（相比人工排查的3~5天）；（5）批次良率改善：引入多变量SPC前后，关键工艺段批次良率的环比变化。

从已发布的行业案例来看，多变量SPC的典型实施效果数据如下：检出率提升幅度为20~35个百分点（相比单变量SPC），误报率维持在2%~8%的可接受区间（初期通常偏高，随着模型校准逐步下降），批次报废减少幅度为30%~55%（视Fab原有SPC成熟度而定，原有SPC越薄弱，提升空间越大），工程师根因排查时间减少40%~65%。以一个月产3万片8英寸晶圆的Fab为例，多变量SPC每年节约的报废损失约30~60万元，节约的人力成本约10~20万元/年，而系统建设投入通常在20~50万元之间，综合ROI在第一年内即可转正。

在规模化推广方面，建议遵循"由点及面"的原则。首选试点工艺段应满足三个条件：第一，参数之间存在已知的强相关性（物理机制明确）；第二，该工艺段历史上有一定比例的"单变量图正常但批次报废"事件；第三，工艺相对稳定（没有频繁的recipe变更），便于建立稳健的协方差基线。推荐优先试点CVD/PVD沉积段或CMP平坦化段，这两个工艺段的参数相关性最为显著，且可视化分析相对直观。试点成功后，将经验逐步推广到蚀刻、退火、光刻等相邻工艺段，最终覆盖全Fab的关键工艺参数联合监控网络。

从组织能力建设角度看，多变量SPC的落地需要三个层面的能力提升。在技术层面，需要培养工艺工程师掌握基础的多元统计概念（协方差矩阵、特征值分解、马氏距离等），这通常需要8~16学时的专项培训。在流程层面，需要将多变量SPC告警纳入现有的工艺异常处理流程，明确T\\u00b2告警的响应责任人和处理时效要求，避免"告警发出但无人跟进"的困境。在文化层面，需要引导工程师从"单参数思维"转向"联合分布思维"，理解"参数在限内≠工艺正常"这一反直觉但重要的结论，这是多变量SPC能否真正发挥作用的思想前提。

展望未来，多变量SPC正在与实时APC（先进过程控制）深度融合。传统的APC系统基于单变量规则或简单的MPC（模型预测控制），但随着T\\u00b2监控数据的积累，基于"联合分布状态"的APC调整策略正在成为新的研究方向。例如，当T\\u00b2值接近控制限（但尚未越限）时，APC系统可以主动微调工艺参数，将联合分布推回中心区域，实现"预防性控制"而非"事后告警"。此外，大语言模型（LLM）的兴起也为多变量SPC的智能化提供了新的想象空间——基于T\\u00b2贡献度分解结果，LLM可以自动生成根因分析报告和推荐的工艺调整方案，进一步降低工程师的认知负荷。多变量SPC不是终点，而是半导体智能制造从"监控"走向"控制"的桥梁。

结语

单变量SPC是20世纪质量管理最重要的工具之一，它以简洁和可解释性推动了制造业质量体系的全面升级。然而，当工艺参数之间的相关性成为决定产品质量的关键因素时，单变量SPC的盲区就不容忽视了。Hotelling T\\u00b2图以及其衍生的PCA+T\\u00b2方法，为工程师提供了一双"立体视觉"的监控眼睛——从多参数联合分布的高度审视工艺健康状态，捕捉单变量监控无法感知的异常。本文从背景故事出发，依次阐述了T\\u00b2图的技术原理、行业现状、瓶颈挑战、解决方案、实战案例与实施效果，希望为Fab从业者提供一份从理论到实践的完整参考。技术门槛确实存在，但并非不可逾越——从选择一个工艺段进行试点开始，在实战中积累经验和数据，多变量SPC的价值会随着应用的深入而持续显现。当你能看到别人看不到的东西时，竞争的优势就已经确立了。
