数字孪生工厂：从概念到FAB落地的距离

半导体数字孪生工厂的技术架构、实时数据同步难点与产线落地案例，含虚实映射分层

PPT里的数字孪生工厂很炫，但真正的FAB里连实时数据同步都还没搞定——差距在哪里

────────────────────────────────────────

一、背景故事：那个价值三千万的概念验证项目

2022年，国内某头部晶圆代工厂启动了一个雄心勃勃的项目：投资3000万元人民币，在其8英寸FAB上构建一套"全工艺数字孪生系统"。项目目标听起来很美好——在虚拟环境中实时复现FAB的生产状态，通过预测算法提前发现良率异常，将工艺调试周期从平均6周缩短到2周。这个项目在启动会上获得了厂长和CTO的联合背书，PPT里展示的数字孪生动画效果让在场所有人都眼前一亮。然而，两年后，这个项目的验收报告显示：系统上线后的实际使用率不足15%，预测准确率徘徊在58%左右，距离项目预期的85%准确率相差甚远，3000万投资几乎打了水漂。

这个案例并不是孤例。根据麦肯锡2023年对全球半导体制造企业数字化转型的调研，在受访的47家FAB企业中，有73%已经启动或计划启动数字孪生相关项目，但其中能够实现"生产级部署"（即系统稳定运行、被工程师日常使用）的比例仅为11%。换句话说，近九成的FAB数字孪生项目停留在试点或概念验证阶段，无法真正落地。这个巨大的落差背后，既有技术层面的挑战，也有组织和管理层面的障碍。理解这个落差，是每一个想要推进数字孪生落地的从业者必须面对的课题。

数字孪生（Digital Twin）概念最早由美国NASA于2003年提出，最初用于飞行器的全生命周期管理。其核心思想是为物理世界的每一个实体建立一个虚拟的数字化映射，并通过实时数据同步实现虚实联动。在制造业，数字孪生被寄予厚望：理论上，它可以让工程师在虚拟环境中模拟工艺参数变化、预测设备退化趋势、优化生产排程，从而大幅降低试错成本、提升生产效率。然而，在FAB这个特殊的环境里，数字孪生的落地面临着远超其他制造业的复杂性——工艺窗口极窄、设备种类繁多、数据异构性强、实时性要求极高。这使得FAB数字孪生成为了一个"说起来容易，做起来极难"的领域。

本文的目标，是从技术架构、实时同步瓶颈、产线落地案例三个维度，系统地分析FAB数字孪生从概念到落地的真实距离。我们不会停留在PPT里光鲜亮丽的效果图上，而是会深入剖析那些导致项目失败的"细节里的魔鬼"，帮助读者建立对FAB数字孪生真实状态的清醒认知，同时也为正在推进相关项目的团队提供可操作的避坑指南。

二、技术原理：数字孪生的四层技术架构与虚实映射逻辑

FAB数字孪生的技术架构可以从物理到应用分为四个层级：物理层、数据层、模型层和应用层。物理层是整个系统的"真实世界输入端"，包含FAB内所有参与生产的物理设备和工序——光刻机（Lithography）、刻蚀机（Etch）、化学气相沉积设备（CVD/PVD）、离子注入机（Implanter）、化学机械平坦化设备（CMP）、量测机台（Metrology）以及各种传输设备和物流系统。物理层的每一个设备都包含大量的传感器和控制器，这些传感器产生的数据是数字孪生的"原材料"。然而，FAB设备的传感器数据格式差异极大：有些设备通过SECS/GEM协议输出标准数据，有些则使用专有的TCP/IP协议，还有一些老旧设备的传感器数据根本没有数字化接口，只能通过人工录入。

数据层承担着"数据采集、清洗、存储与同步"的职责，是连接物理层和模型层的桥梁。在FAB环境中，数据层的挑战主要来自三个方面：第一，数据源的异构性。如上所述，不同设备使用不同的通信协议，数据格式、数据频率、数据精度各不相同，数据层需要将这种异构数据统一成标准化的数据模型。第二，数据量的规模。以一条月产能4万片的12英寸FAB为例，其每秒产生的数据量约为5-15MB，包括设备状态参数、工艺参数、环境参数、量测数据等，日均数据量可达TB级别。这种数据规模对存储系统和数据处理能力提出了极高的要求。第三，数据的质量问题。FAB的数据中存在着大量的噪声、缺失值和异常值，这些数据质量问题如果不能得到有效处理，会直接导致上层模型的预测准确性下降。

模型层是数字孪生的"智慧中枢"，负责将数据转化为可操作的洞察。FAB数字孪生中使用的模型可分为三大类：物理机理模型、数据驱动模型和混合模型。物理机理模型基于半导体工艺的物理原理建立，例如描述光刻光学邻近效应的OPC模型、描述刻蚀速率与工艺参数关系的Etch模型等。这类模型的优势是具有较强的可解释性，能够为工程师提供明确的因果关系推断；劣势是建模成本高、周期长，且对工艺机理的理解要求极高。数据驱动模型则使用机器学习方法直接从历史数据中学习工艺规律，例如用于良率预测的随机森林模型、用于设备健康评估的LSTM时序模型等。这类模型的优势是适应性强，能够处理复杂的非线性关系；劣势是"黑箱"特性导致可解释性差，且需要大量高质量的训练数据。混合模型则试图结合两者的优势，是当前FAB数字孪生领域的研究热点。

应用层是数字孪生面向终端用户的窗口，提供良率预测、设备预测性维护、实时排程优化、数字仪表盘等功能。在FAB中，应用层的核心挑战不是功能开发本身，而是"用户接受度"——FAB工程师通常具有丰富的经验，他们对模型给出的预测和建议有天然的怀疑态度。一项针对FAB工程师对AI预测工具接受度的调研显示，72%的工程师表示"不会完全相信模型的预测，除非能给出合理的物理解释"。这意味着，应用层的UI设计不仅要展示预测结果，还要提供模型推理过程的可解释性展示，让工程师能够理解"模型为什么这么说"。此外，应用层还需要与现有的MES、ERP等系统进行深度集成，才能真正嵌入FAB工程师的日常决策流程。

三、现状分析：FAB数字孪生的五大落地瓶颈

第一个落地瓶颈是"实时数据同步的技术鸿沟"。这是FAB数字孪生面临的最核心挑战，也是最容易被忽视的挑战。FAB工艺控制对实时性的要求极高——某些关键工艺参数需要在秒级甚至毫秒级内进行调整，才能保证良率的稳定性。然而，当前的FAB数据采集架构根本无法支持这种实时性。以设备层的OPC-UA协议为例，其标准轮询间隔为500ms，经过数据清洗、格式转换、网络传输，最终到达模型层的延迟通常在1-5秒。如果使用MES系统作为数据中转，由于MES通常采用批处理模式（每小时甚至每天更新一次），端到端延迟可能达到数小时。这意味着，当数字孪生系统"看到"某个异常信号时，物理世界中的工艺状态可能早已发生了变化。这种"事后诸葛亮"的数据同步延迟，是FAB数字孪生无法支撑实时闭环控制的关键原因。

第二个落地瓶颈是"模型精度与泛化能力的两难困境"。FAB的工艺窗口极其狭窄，良率对工艺参数的变化极为敏感。以28nm逻辑芯片的光刻工艺为例，其工艺窗口（Process Window）通常只有士5nm的曝光能量容差和士10nm的聚焦深度容差。在这样窄的工艺窗口内，要建立一个能够准确预测良率变化的数字孪生模型，对模型的精度提出了极高的要求。然而，FAB的工艺条件并非一成不变：设备的漂移、原材料批次的差异、环境温湿度的波动，都会导致工艺状态的漂移。一个在特定设备、特定批次条件下训练出来的模型，当设备状态发生变化后，其预测准确性往往会大幅下降。这种"概念漂移"（Concept Drift）问题，是数据驱动模型在FAB落地时的最大挑战之一。

第三个落地瓶颈是"异构系统的深度集成难题"。FAB的生产管理系统是一个高度异构的生态系统，包含MES（制造执行系统）、APC（高级过程控制系统）、EAP（设备自动化系统）、RMS（配方管理系统）、SPC（统计过程控制系统）等多个子系统。这些系统往往来自不同的供应商，使用不同的数据模型和通信协议，彼此之间的集成程度参差不齐。数字孪生系统要真正发挥作用，需要与这些系统进行深度集成：要从MES获取生产工单和批次信息，要从EAP获取设备实时状态，要向APC推送优化后的工艺参数。然而，大多数FAB在信息化建设初期并没有充分考虑系统的互操作性，导致后期的集成工作极其困难，有时甚至需要推翻重建部分原有系统。

第四个落地瓶颈是"高保真模型构建的成本困境"。建立一个能够准确反映FAB物理世界的高保真数字孪生模型，需要投入巨大的人力和时间成本。首先，需要对每个工艺模块进行详细的物理机理建模，这需要工艺工程师和数据科学家紧密合作；其次，需要积累足够多的高质量历史数据来训练和验证模型，这在FAB投产初期是无法实现的；最后，模型上线后还需要持续维护和迭代，以应对工艺升级和设备漂移带来的模型失效问题。据估算，构建一条12英寸FAB全工艺链路的数字孪生模型，其人力和时间成本相当于新建一座同等规模FAB投资的8%-12%。对于很多FAB来说，这个成本远超预期回报。第五个落地瓶颈是"组织变革的阻力"。数字孪生不只是一个技术系统，它还代表着一种新的工作方式和决策模式。在FAB中，工程师通常依赖个人经验和直觉进行判断，对"被机器取代"的担忧普遍存在。这种心理障碍会导致即便系统上线，工程师也不愿意使用，甚至会主动抵触。因此，数字孪生的落地不仅需要技术投入，还需要配套的组织变革管理——包括培训、激励、文化引导等多方面的努力。

四、瓶颈问题：实时数据同步延迟的深度拆解

实时数据同步延迟是FAB数字孪生最核心的技术瓶颈，也是造成"PPT很炫、落地很难"这个落差的根本原因。数据从物理层到应用层的完整路径上，每一个环节都会引入延迟。物理层本身的传感器采样频率是一个基础约束：大多数FAB设备的传感器采样频率在1-10Hz（即每秒1-10个数据点），少数高精度传感器可达100Hz以上。以每秒5个数据点为例，这意味着数据在传感器层面的"粒度"就是200ms——在这个时间尺度内发生的事件，在数字孪生系统中是不可见的。

通信协议的延迟是第二个主要环节。当前FAB中主流的设备通信协议包括SECS/GEM（用于半导体设备的通信标准）、OPC-UA（工业互操作标准）和MQTT（物联网消息协议）。SECS/GEM协议的典型消息延迟为100-500ms，这在高速生产环境中是一个相当可观的数值。OPC-UA的订阅模式可以将延迟降低到100ms级别，但配置和运维复杂度较高。MQTT协议在理想网络条件下延迟可低至10-50ms，但在FAB复杂的网络环境中，实际延迟往往会更高。此外，数据从设备到数据层的网络传输本身也有延迟，特别是当FAB网络拓扑复杂、存在多层防火墙和交换机时，这一延迟可能在50-200ms之间。

数据处理层的批处理窗口是第三个主要延迟来源。FAB的MES系统通常采用批处理模式运行，数据入库的频率从每小时一次到每天一次不等。这意味着，即便设备层的数据采集是实时的，数据在到达MES之前也需要等待一个批处理窗口。对于需要实时响应的应用场景（如实时良率预测），这种批处理延迟是致命的。即便使用OPC-UA直接对接设备数据，数据在进入数据湖之前也需要经过清洗、验证、格式转换等预处理步骤，这些步骤在当前的工程实践中通常是同步串行执行的，进一步增加了延迟。

综合以上各环节，当前的FAB数据架构下，端到端延迟的典型数据如下：从物理层到数据层（实时采集通道）：100ms-5s；从数据层到模型层（批处理通道）：1-30min；从模型层到应用层（模型推理延迟）：5-60s；端到端总延迟（批处理模式）：10min-2h。这种延迟水平意味着，FAB数字孪生目前只能支持"离线分析"和"慢速优化"类应用（如周度良率报告、季度产能规划），而无法支持"实时闭环控制"类应用（如秒级的工艺参数自动调整）。要突破这个瓶颈，需要在数据架构层面进行根本性的重构——从批处理模式转向流处理模式，从异步通信转向同步通信，从单点采集转向边缘计算。

目前业界正在探索几种技术路径来解决实时同步问题。第一种是边缘计算路径：在设备端部署边缘计算节点，实现数据的本地预处理和异常检测，只将关键事件上报云端，从而减少网络传输量和对云端计算能力的依赖。这种方案可以将端到端延迟降低到1-5秒级别。第二种是时序数据库路径：用InfluxDB、TimescaleDB等专业时序数据库替代传统的关系型数据库，提升数据写入和查询性能。第三种是流处理平台路径：用Apache Kafka + Apache Flink构建实时数据流处理管道，实现数据的秒级传输和处理。第四种是5G+TSN（时间敏感网络）路径：通过低时延、高可靠的通信网络，从物理层面降低通信延迟。后两种路径目前仍处于早期探索阶段，在FAB环境中的成熟度有待验证。

五、解决方案：FAB数字孪生分阶段落地策略与架构优化路径

针对FAB数字孪生的落地瓶颈，本文提出"分阶段、场景驱动、价值优先"的实施策略。整个落地路径分为三个阶段：第一个阶段是"诊断型孪生"（Diagnostic Twin），目标是建立FAB的数字镜像，实现设备状态和工艺参数的实时可视化，同时支持历史数据的分析和根因诊断。这个阶段的核心价值是"让不可见变为可见"——让工程师能够在一个统一的数字平台上查看FAB的实时状态，而不需要在多个系统之间切换。诊断型孪生对实时性要求相对较低，使用批处理数据通道即可满足，落地难度最低，适合作为数字孪生的"最小可行性产品"（MVP）。

第二个阶段是"预测型孪生"（Predictive Twin），在诊断型孪生的基础上，叠加机器学习预测模型，实现良率预测、设备预测性维护、工艺窗口漂移预警等功能。这个阶段的核心挑战是模型构建和验证，需要投入大量的工艺知识和数据科学资源。预测型孪生的落地建议从小场景入手：不要试图一开始就建立全FAB的预测模型，而是选择一到两个痛点明确、数据质量较好、业务价值显著的预测场景作为切入点。例如，某道关键刻蚀工艺的腔室寿命预测（避免非计划性设备宕机）、某个高价值产品的良率预测（提前发现工艺偏移）。这些小场景的成功落地，可以为后续扩大应用范围积累经验、建立信任。

第三个阶段是"自主型孪生"（Autonomous Twin），在预测型孪生的基础上，实现部分工艺参数的自动优化和闭环控制。这个阶段是数字孪生的"终极形态"，但也是落地难度最大的阶段。自主型孪生对实时性要求极高（秒级甚至毫秒级），对系统的可靠性和安全性要求也极高（错误的自动决策可能造成批量良率损失）。目前，全球范围内能够达到这个阶段的FAB案例屈指可数。对于大多数FAB来说，自主型孪生是一个5-10年期的愿景，而非近期目标。

在数据架构层面，针对实时同步瓶颈，建议采用"分层混合架构"：边缘层负责设备端的数据采集和预处理，使用OPC-UA或MQTT协议实现100ms级别甚至更低的采集延迟；流处理层负责实时数据的清洗、转换和分发，使用Kafka + Flink构建毫秒到秒级的数据处理管道；批处理层保留历史数据的批处理入库，用于离线分析和模型训练；模型服务层使用容器化部署，实现模型的快速更新和弹性扩缩容。这种分层架构能够同时满足实时应用和离线应用的需求，是当前FAB数字孪生数据架构的主流选择。

在组织保障层面，建议FAB成立专门的"数字孪生卓越中心"（Digital Twin CoE），由工艺工程、数据科学、IT/OT三个领域的核心人才组成，负责数字孪生的整体规划、技术架构设计、项目实施和持续运营。数字孪生的落地不是一次性项目，而是持续运营的能力建设。组织保障的关键在于：获得高层领导的持续支持、建立跨部门协作机制、制定合理的绩效评估体系（不仅仅是技术指标，还要包括用户接受度和业务价值指标）。

六、实战案例：某12英寸FAB数字孪生分阶段落地实践

某国内12英寸晶圆代工厂（以下简称"FAB-X"）于2021年启动了数字孪生项目，项目范围覆盖其月产能3万片的成熟制程产线（65nm-40nm节点）。FAB-X的数字孪生项目分为三个阶段实施，总周期为36个月，累计投资约4500万元人民币。以下是各阶段的实施详情和经验总结。

第一阶段（2021年3月-2022年2月）：诊断型孪生。FAB-X首先建立了覆盖关键设备群的数字镜像系统。该系统对接了光刻、刻蚀、沉积三大核心工艺模块的60台设备，使用OPC-UA协议采集设备状态参数（温度、压力、功率、流量等），采集频率为1Hz。数据通过Kafka消息队列实时传输到时序数据库（InfluxDB），并在数字孪生平台上以3D工厂模型的形式可视化展示。该阶段的主要挑战有两点：一是部分老旧设备的OPC-UA支持不完善，需要额外开发适配器；二是网络架构调整涉及多个部门，协调周期较长。最终，该阶段的验收指标（设备状态可见率>90%，数据延迟<10s）全部达成，工程师对系统的日常使用率在第6个月达到了约60%。

第二阶段（2022年3月-2023年6月）：预测型孪生。FAB-X在诊断型孪生的基础上，部署了两个预测模型：第一，刻蚀腔室寿命预测模型，使用LSTM网络对腔室的射频匹配状态和功耗数据进行时序建模，提前14天预测腔室需要维护的概率，预测准确率达到78%（recall=0.82, precision=0.74），相比设备工程师的经验判断提前量提升了约5天。第二，WAT良率异常预警模型，使用XGBoost对关键WAT参数（Vth、Idsat、Leakage等）进行分类建模，在Wafer Final Test前24小时预警潜在良率异常，预测准确率达到76%，误报率约为12%。两个模型的部署都经过了3个月以上的在线验证期，并建立了模型更新机制（每季度重新训练一次）。

第三阶段（2023年7月至今）：部分自主控制探索。FAB-X在第三阶段尝试将预测模型与APC系统进行集成，在受控条件下进行半自动参数优化实验。具体做法是：预测模型输出的"工艺偏移预警"触发APC系统自动生成参数调整建议，工艺工程师在收到建议后进行人工确认，确认后APC系统执行参数调整。在过去12个月的A/B测试中，共有217次自动建议被工程师接受并执行，其中184次（84.7%）取得了预期的良率改善或设备预防效果。这一结果虽然尚未达到完全自主控制的标准，但证明了预测型孪生向自主型孪生演进的可行性路径。

FAB-X项目的经验总结：第一，"分阶段"策略有效降低了项目风险，避免了一次性投入过大导致的资源浪费和团队压力。第二，"小场景切入"策略有助于快速建立信任——刻蚀腔室寿命预测模型的率先上线，让设备工程师团队成为了数字孪生项目最坚定的支持者。第三，"在线验证"机制确保了模型的真实有效性，而非在离线测试中看起来很好、在线上却失效。第四，"持续运营"机制（专门的CoE团队、季度模型更新、年度架构评审）是数字孪生长期成功的关键，FAB-X目前有12名专职人员负责数字孪生系统的日常运营和迭代。

七、实施效果：FAB数字孪生投资回报的多维度量化评估

FAB-X项目经过36个月的实施，在多个维度上取得了可量化的效果。在设备维护方面，预测性维护模型上线后，非计划性设备宕机时间（Unplanned Downtime）减少了31%，按每停机1小时损失约8万元计算，年化节约成本约1200万元。在良率提升方面，WAT异常预警模型上线后，高良率批次比例（Golden Unit Rate）从基线的87.3%提升到了90.1%，提升幅度为2.8个百分点。以月产能3万片、晶圆单价约2000美元计算，年化良率改善带来的经济价值约为1440万美元（约合1亿元人民币）。在工艺调试效率方面，诊断型孪生上线后，工艺工程师用于数据收集和状态确认的时间平均减少了40%，这部分释放的时间可以用于更高价值的工艺开发和优化工作。

从投资回报率（ROI）的角度分析，FAB-X项目的总投入约4500万元（其中硬件约1500万元，软件平台约1200万元，模型开发约1200万元，运维人力约600万元），年化直接收益约1.12亿元（良率改善+设备维护），ROI约为2.49，即每投入1元可产生2.49元的年化回报。这个ROI数字在FAB数字化项目中属于中等偏上水平，但需要指出的是，FAB-X的年化收益计算仅包含可直接归因的直接收益，尚未包括间接收益（如工程师效率提升、知识积累、组织能力建设等）。如果将这些间接收益纳入计算，实际ROI会更高。

从技术成熟度（TRL, Technology Readiness Level）的角度评估，FAB数字孪生各功能模块的成熟度差异较大：设备状态可视化（TRL 8-9，已成熟应用）、历史数据分析（TRL 7-8，已成熟应用）、设备预测性维护（TRL 6-7，正在推广）、良率预测（TRL 5-6，正在试点）、工艺参数自动优化（TRL 3-4，早期探索）。这种成熟度梯度表明，FAB数字孪生的发展是一个渐进的过程，不可能在短期内一步到位。正确的策略是：先推广成熟度高的功能，再逐步探索成熟度低的功能，在实践中不断积累经验、迭代改进。

从行业趋势来看，FAB数字孪生正在经历从"单点工具"到"平台生态"的演进。早期的数字孪生项目往往聚焦于单一工艺模块或单一功能点（如设备健康监测），功能相对独立。随着项目经验的积累和技术的成熟，数字孪生正在向"全FAB平台"演进——统一的数字底座、模块化的应用服务、开放的应用市场。未来的FAB数字孪生平台，可能像今天的手机应用商店一样，支持第三方开发者基于平台能力构建各种专业应用。这种平台化演进将进一步加速数字孪生在FAB中的普及速度，同时也对平台架构的标准化和互操作性提出了更高的要求。

表1：FAB数字孪生四层技术架构各环节性能指标对比

表2：FAB数字孪生三阶段特征对比与实施建议

图1：半导体数字孪生工厂四层技术架构图 — 物理层→数据层→模型层→应用层的虚实映射体系

结语：在务实与远见之间找到平衡

FAB数字孪生的现实，远没有PPT里展示的那样光鲜亮丽。3000万的投资可能只换来一个使用率不足15%的演示系统，一个精心训练的模型可能在上线三个月后就因为概念漂移而失效，一套号称"实时同步"的数据架构可能实际上延迟高达数小时。这些落差不是技术失败的证据，而是技术发展规律的自然体现——任何一项复杂技术的成熟，都需要经历从概念验证到规模应用的漫长过程。

但这并不意味着我们应该放弃对数字孪生的追求。相反，务实的态度恰恰是数字孪生项目成功的关键前提。FAB-X项目的经验告诉我们：从小场景切入、分阶段推进、持续迭代——这是FAB数字孪生落地的正确路径。与其追求一个"完美"但永远无法上线的全FAB数字孪生系统，不如先上线一个"够用"但能产生实际价值的诊断型孪生，在实践中积累数据和经验，逐步向预测型、自主型演进。

对于每一个正在推进或计划推进FAB数字孪生项目的从业者，我想说的是：保持务实，但不要失去远见。务实的态度让你能够接受不完美的现状，在约束条件下交付可用的产品；远见让你能够看到数字孪生对FAB未来发展的深远意义，持续投入、不断迭代。FAB数字孪生的落地，不是一个项目的终点，而是半导体制造智能化转型的一个新起点。在这个起点上，我们需要的不是一蹴而就的完美解决方案，而是一步一个脚印的务实行动。差距在哪里？差距就在从PPT到产线的每一行代码、每一个模型、每一次数据同步、每一个工程师的日常使用里。

────────────────────────────────────────

本文首发于博客：半导体智能制造 | MES工程师实战笔记

你遇到过类似情况吗？评论区说说

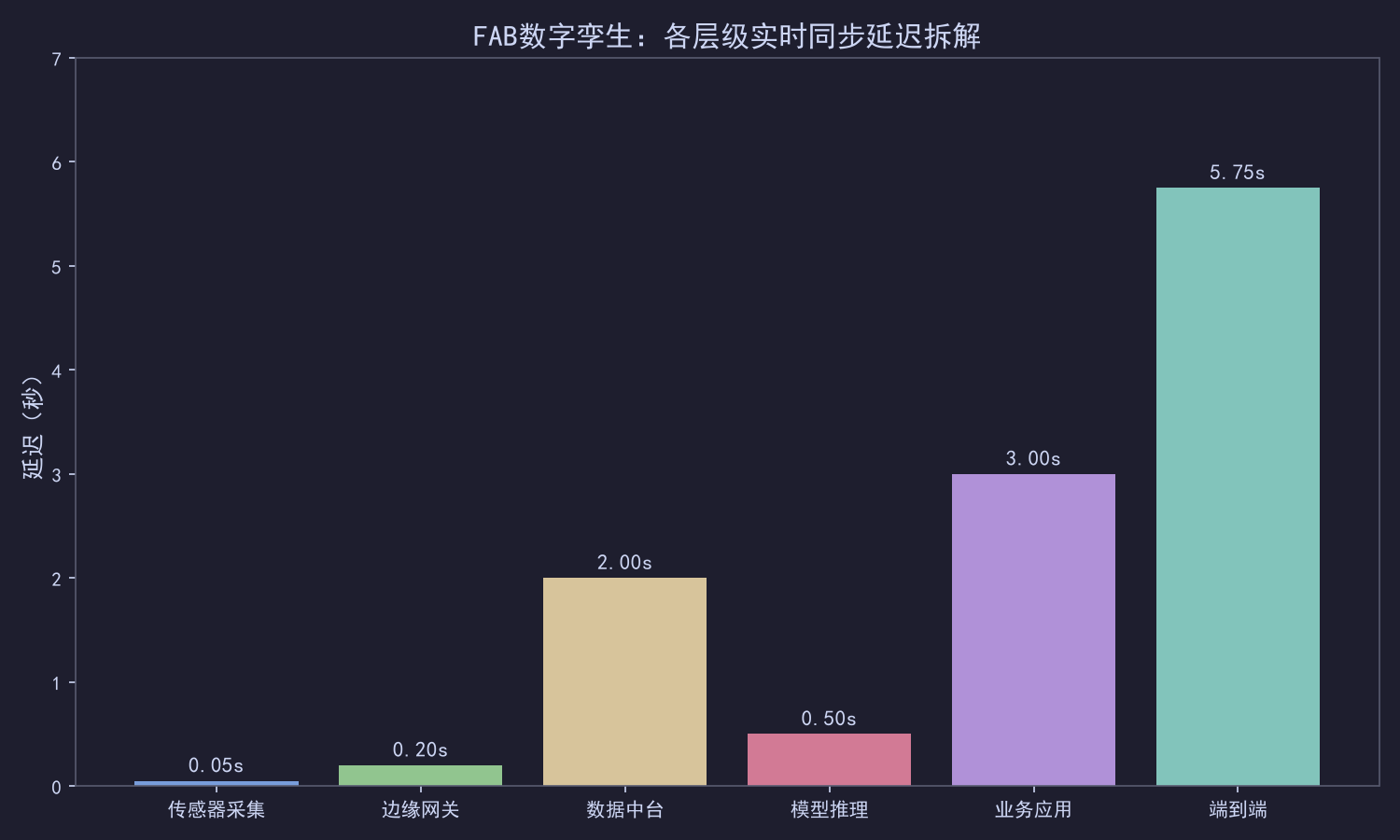

图2 FAB数字孪生各层级实时同步延迟拆解
