靶材用了一半就要换，不然膜厚不均——靶材利用率和膜质怎么平衡？这是每一个在 FAB 里管过 PVD 设备的工程师都绕不开的老问题。

一、背景故事：一块用了一半就被判死刑的靶材

我第一次对靶材利用率产生切肤之痛，是在一条 8 英寸产线的金属化工段。那天早班交接，PVD 机台的 Ti/TiN 阻挡层工序连续报出膜厚均匀性超标，WIW（Within Wafer，片内均匀性）从平时稳定的百分之一点五飙到了百分之三点八，直接把后段的接触电阻拉出了规格。设备工程师第一反应是查气体流量、查功率、查靶基距，折腾了两个小时都没找到根因。最后一位老师傅走过来，只问了一句：这块靶用了多少度电了？我们调出机台的累计功率记录，发现这块钛靶已经消耗了将近百分之七十的额定寿命，刻蚀跑道深得能塞进一根手指。老师傅摇摇头说，这靶该换了，再省也省不出良率来。

那一刻我才真正意识到，靶材不是一块简单的耗材，它是一个会随着使用不断改变自身几何形状、进而反过来改写工艺窗口的活体。溅射并不是在整块靶面上均匀发生的，磁控溅射的磁场把电子约束在靶面特定区域，形成一条环形的高能量密度带，也就是我们常说的刻蚀跑道。溅射优先发生在这条跑道上，随着使用时间累积，跑道越刻越深，而跑道之外的区域几乎原封不动。于是一块崭新平整的靶材，用到中后期就变成了一个中间深、两边浅的环形沟槽，这种几何形貌的改变会直接扰动等离子体的空间分布，最终反映到晶圆上就是膜厚均匀性的恶化。

更让人纠结的是成本账。一块高纯度的金属靶，尤其是钽、钴、钌这类贵金属或难熔金属靶材，单价动辄数万甚至十几万元人民币。如果为了追求极致的膜质稳定，把靶材在消耗百分之三十五就提前退役，那么靶材的采购成本会成倍增加，一年下来光是金属靶的耗材支出就能多花掉几百万。可如果为了省钱把靶材用到寿命极限的百分之九十，膜厚均匀性和薄膜应力又会失控，良率下降带来的报废损失远比省下来的靶材钱要多。这就是靶材利用率和膜质之间那道绕不过去的取舍题，它不是一道纯技术题，而是一道技术、成本、良率交织在一起的综合优化题。

从那以后，我开始系统性地关注这个问题。我把过去两年产线上所有换靶记录、膜厚 SPC 数据、以及对应批次的良率数据拉到一起做关联分析，试图找出那个既能保证膜质、又能压低成本的甜蜜区间。分析越深入，我越发现这不是简单调几个参数就能解决的事，它牵扯到设备磁路设计、工艺配方管理、量测数据治理、乃至成本核算口径等多个环节，任何一个环节脱节，优化都会前功尽弃。这篇文章就是把这几年踩过的坑、算过的账、调过的参数梳理成一套可复用的方法论，希望能帮同样在 PVD 工段挣扎的工程师少走一些弯路。我们先从溅射的物理本质讲起，因为只有理解了膜是怎么长出来的，才能理解靶材形貌为什么会牵一发而动全身。

二、技术原理：溅射为什么会让靶材越用越挑

物理气相沉积中的溅射，本质上是一个动量传递的过程。腔体抽到高真空后通入氩气，在靶材与晶圆之间施加电场使氩气辉光放电形成等离子体，带正电的氩离子在电场加速下高速轰击作为阴极的靶材表面。当氩离子的能量足够高时，它会把靶材表面的原子像撞台球一样撞飞出来，这些被溅射出的靶原子在腔体内飞行，最终落到晶圆表面凝结成膜。整个过程没有化学反应参与纯粹的物理轰击，因此叫物理气相沉积。溅射产额，也就是每个入射离子平均能打出多少个靶原子，取决于离子能量、入射角度以及靶材原子的结合能，这三个变量共同决定了沉积速率的高低。

磁控溅射是目前 FAB 里最主流的溅射方式，它在靶材背面布置了永磁体或电磁线圈，用磁场把二次电子约束在靶面附近做螺旋运动。电子被约束住之后，它与氩原子碰撞电离的概率大幅提高，等离子体密度随之增加，溅射速率也就上去了。但磁场的约束是有空间选择性的，磁力线平行于靶面的区域电子密度最高，电离最强，溅射也最剧烈，这就是刻蚀跑道形成的根本原因。跑道的位置和形状由磁体设计决定，一旦磁路固定，靶材的消耗形貌就基本被锁死了，工程师能改的只有功率、气压、靶基距这些外部参数，改不了跑道本身的存在。

薄膜的质量并不只是膜厚一个维度，它至少包含膜厚均匀性、薄膜应力、致密度、晶粒取向、以及杂质含量等多个方面。其中薄膜应力尤为关键，溅射薄膜由于沉积原子在高能状态下堆积，往往带有较大的内应力。应力过大会导致薄膜起皮、龟裂，甚至让晶圆产生肉眼可见的翘曲，进而影响后续光刻的对焦和套刻精度。薄膜应力的大小与沉积时的工作气压密切相关，低气压下溅射原子飞行途中碰撞少、到达晶圆时能量高，容易形成致密的压应力膜；高气压下碰撞增多、能量被稀释，则倾向于形成疏松的张应力膜。这就是著名的 Thornton 结构区模型所描述的工艺气压对薄膜微观结构的调控机制。

把这两条线索合起来看，就能理解为什么靶材越用越挑。随着刻蚀跑道加深，靶面到晶圆各点的几何距离和入射角度发生变化，等离子体的空间分布被拉偏，晶圆边缘和中心接收到的靶原子通量不再一致，膜厚均匀性于是恶化。与此同时，跑道加深还会改变溅射原子的能量分布和入射角分布，间接影响薄膜的致密度和应力状态，让原本调好的应力窗口发生漂移。换句话说，靶材寿命前期你调好的一套工艺配方，到了寿命后期可能已经不再适用，这就是靶材利用率问题的物理根源，它不是设备老化那么简单，而是溅射机理本身带来的必然演化。如图1所示，磁控溅射的刻蚀跑道正是这一切变化的策源地。

图1 磁控溅射 PVD 工艺原理与靶材刻蚀跑道示意图

三、现状分析：产线上靶材利用率到底有多低

先说一个可能让很多外行吃惊的数字：常规平面磁控靶材的实际利用率往往只有百分之二十到百分之四十。也就是说，一块几万块钱的靶材，真正被溅射到晶圆上或消耗在刻蚀跑道里的金属，只占整块靶的三分之一左右，剩下的大部分金属在跑道被刻穿之前就必须整块退役，因为一旦刻穿就会溅射到靶材背板造成污染甚至打火。这个利用率数字在半导体行业内部并不是秘密，但对于成本核算部门来说，它意味着相当可观的隐性浪费。以一条月产两万片的产线为例，仅金属靶材一项，一年的采购成本可能就在千万级别，而其中六成以上是买了却没能用上的金属。

为什么利用率这么低？核心还是刻蚀跑道的局部消耗特性。传统平面靶的磁场设计让溅射高度集中在环形跑道上，跑道处金属被快速刻蚀，而中心和边缘几乎不动。当跑道深度接近靶材厚度的安全下限时，无论其它区域还剩多少金属，整块靶都必须更换。这就好比一支铅笔只用中间一小段就必须扔掉，两头的木料全部浪费。为了缓解这个问题，行业里发展出了多种改良方案，比如旋转磁控让磁场扫过更大面积、可动磁体设计、以及所谓的高利用率靶结构，但这些方案要么增加了设备复杂度，要么对膜质有额外影响，都不是免费的午餐。

从工艺稳定性的角度看，现状同样不容乐观。多数 FAB 目前仍然采用固定寿命换靶策略，也就是设定一个累计功率阈值，比如钛靶消耗到多少千瓦时就无条件更换，不管当时的膜质实际状态如何。这种一刀切的做法优点是管理简单、可预测，但缺点也很明显：它无法适应不同工艺配方对膜质敏感度的差异，也无法利用靶材个体之间的性能离散。有的靶其实还能稳定使用一段时间就被提前换掉，造成浪费；有的靶在到达寿命阈值之前膜质就已经开始漂移，却因为还没到阈值而继续使用，造成隐性的良率损失。固定寿命策略本质上是用一个保守的平均值去覆盖所有情况，牺牲了优化空间换取管理的省心。

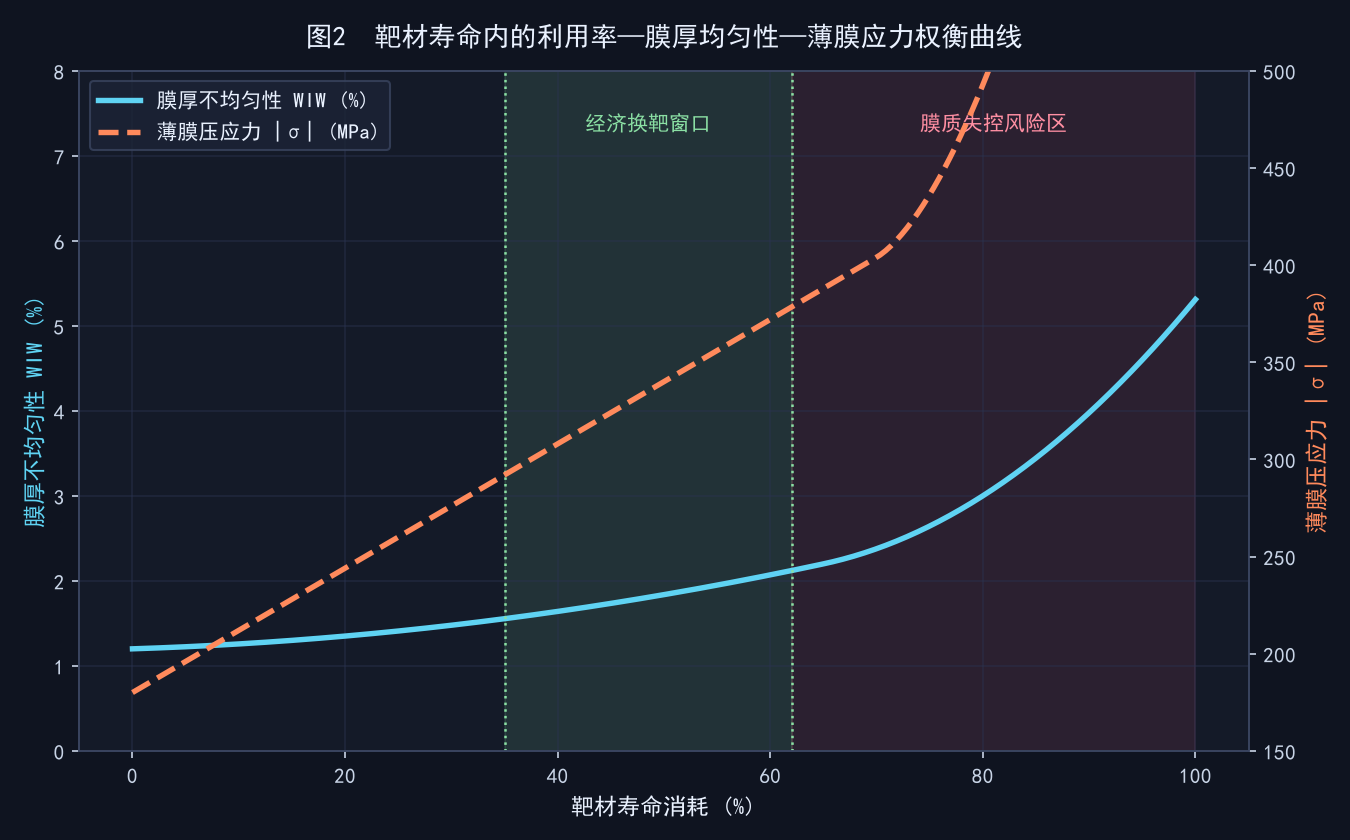

还有一个容易被忽视的现状，是膜厚均匀性和薄膜应力这两个指标在靶材寿命曲线上并不是同步恶化的。根据我们对产线数据的统计，如图2所示，膜厚不均匀性在靶材寿命前中期上升相对平缓，进入寿命后段百分之六十五以后才开始加速恶化；而薄膜压应力则几乎从一开始就随消耗量线性攀升，到后段更是陡然上翘。这意味着，如果只盯着膜厚均匀性一个指标去决定换靶时机，很可能在应力这条线上已经踩了红线而不自知，等到晶圆翘曲或后段套刻出问题时，往往已经批量报废。这种指标之间的非同步演化，正是靶材利用率优化必须多维度综合考量的现实依据。

图2 靶材寿命内利用率—膜厚均匀性—薄膜应力权衡曲线

表1 常见靶材类型的典型利用率与成本敏感度对比

四、瓶颈问题：取舍难在哪三个死结

第一个死结是成本与良率的直接对立。把靶材用得越久，单位晶圆分摊的靶材成本就越低，这是财务部门最喜欢看到的方向；但用得越久，膜质失控的概率就越高，良率损失的风险就越大，这是工艺和质量部门最担心的方向。这两个部门的 KPI 在靶材利用率这个点上是天然冲突的，谁也说服不了谁。我见过太多次评审会上，设备成本负责人拿着一张靶材单价表要求延长换靶周期，工艺负责人拿着一张良率趋势图坚决反对，最后往往是各让一步取个折中数字，但这个折中数字缺乏数据支撑，纯粹是博弈的结果，既没有真正省到成本，也没有真正兜住良率。

第二个死结是膜质指标之间的相互牵制。前面提到，降低工作气压可以提高薄膜致密度、减小膜厚不均匀性，但同时会增大薄膜的压应力；升高气压可以缓解应力，却会牺牲致密度和沉积速率。功率也是一样，提高功率能拉高沉积速率、改善生产节拍，但过高的功率会加剧靶材局部过热和刻蚀跑道的不均匀发展，反而缩短有效寿命。这些参数之间是一张相互耦合的网，动一个就会牵动其它几个，工程师很难找到一个让所有指标同时最优的点，只能在多维空间里寻找一个各方都能接受的妥协解。这种多目标耦合优化的难度，远超单一参数调优。

第三个死结是靶材寿命后段的工艺窗口收缩。在靶材寿命前期，工艺窗口相对宽松，功率、气压有一定的调节余量，即使参数有小幅波动，膜质也能保持在规格内。但到了寿命后段，随着刻蚀跑道加深、等离子体分布畸变，工艺窗口急剧收缩，原本能容忍的参数波动此时可能直接导致超标。这意味着靶材用得越久，对工艺稳定性的要求反而越苛刻，任何一点腔体状态波动、气体流量漂移、或者温控偏差都可能被放大成质量事故。窗口收缩带来的隐性风险，往往在事故发生前难以察觉，等到 SPC 报警时可能已经影响了多个批次，这是延长靶材寿命最危险的暗礁。

把这三个死结叠在一起，就能理解为什么靶材利用率的取舍如此困难。它不是一个可以靠拍脑袋定阈值解决的问题，而是需要在成本、良率、多指标耦合、以及寿命非线性演化这几个维度上同时求解的复杂优化问题。更棘手的是，这四个维度之间还存在时间上的错位，成本的收益是即时可见的，而良率的损失却往往滞后好几个批次才暴露出来，这种反馈时滞让拍脑袋决策更容易出错。传统的固定寿命换靶策略之所以低效，正是因为它用一个静态的、一刀切的规则去应对一个动态的、多变量的系统。要真正破局，必须引入数据驱动的动态决策，用实时的膜质监测和成本模型去替代经验拍板，这也是下一节要展开的解决方案的核心思路。

五、解决方案：用数据把取舍变成可计算的优化

解决方案的第一步，是从固定寿命换靶转向状态驱动换靶。所谓状态驱动，就是不再单纯依赖累计功率这个单一阈值来决定换靶时机，而是同时监测膜厚均匀性、薄膜应力、沉积速率、以及颗粒缺陷等多个膜质指标，把它们组合成一个综合健康度评分。当综合评分跌破设定的下限时才触发换靶，这样既避免了膜质尚好的靶被提前换掉，也防止了膜质已经漂移的靶被继续使用。要实现这一点，需要在产线上建立起自动化的膜质数据采集链路，把量测机台的膜厚、应力数据实时回传到 MES 系统，与设备的累计功率、工艺参数关联起来，形成靶材全生命周期的数字档案。

第二步，是建立靶材寿命的成本—良率联合模型。我们把每块靶材从上机到退役的全过程拆解成若干个寿命阶段，对每个阶段统计其对应的靶材分摊成本和良率损失期望，两者相加得到该阶段的单位晶圆总成本。随着靶材消耗增加，分摊成本单调下降而良率损失期望单调上升，两条曲线相加会形成一个U形的总成本曲线，这个U形曲线的最低点就是理论上的最优换靶时机。有了这个模型，靶材利用率就从一个靠经验争论的模糊问题，变成了一个可以计算、可以优化的量化问题，成本部门和工艺部门终于有了一张共同的、基于数据的决策依据，而不是各说各话。

第三步，是针对靶材寿命后段的工艺窗口收缩做参数补偿。既然刻蚀跑道加深会导致等离子体分布畸变，那么我们可以在寿命后段主动调整工艺参数去补偿这种畸变。常用的手段包括随寿命动态调整靶基距、微调各区磁体电流以重塑等离子体分布、以及配合晶圆偏压优化边缘沉积。这套补偿逻辑可以固化成随靶材寿命阶段自动切换的配方组，让机台在检测到进入寿命后段时自动加载补偿配方，从而把原本急剧收缩的工艺窗口重新撑开一部分，安全地延长有效使用寿命。这相当于给靶材寿命后段配了一副矫正眼镜，用参数补偿去抵消几何畸变带来的膜质漂移。

第四步，是在硬件层面选用高利用率靶材结构并配合合理的溅射节拍。对于贵金属靶，可以优先评估旋转靶或改进磁路设计的高利用率平面靶，把利用率从传统的三成左右提升到五成甚至更高，这对贵金属而言意味着直接的成本对半下降。同时，通过优化溅射的开关机节拍、预溅射清洗策略、以及靶材的老化预处理流程，可以让靶材在整个寿命周期内保持更稳定的表面状态，减少因表面氧化或颗粒堆积带来的膜质波动。硬件选型和运行策略的优化，与前面三步的数据驱动决策形成互补，共同构成了一套从硬件到软件、从设备到 MES 的完整解决方案体系。

表2 固定寿命换靶 与 状态驱动换靶 策略对比

六、实战案例：一条 12 英寸产线的钛靶优化实践

下面分享一个我直接参与的真实案例。这是一条 12 英寸的逻辑产线，PVD 工段负责金属阻挡层和种子层的沉积，其中钛靶用量最大、成本占比最高。项目启动前，产线沿用的是固定寿命换靶策略，钛靶消耗到额定寿命的百分之五十五就统一更换，换靶周期约为三周一次，靶材实际利用率约为百分之三十二。膜厚不均匀性长期控制在百分之二以内，看起来指标不错，但成本部门核算下来，钛靶的年耗材支出居高不下，而且每次换靶都要停机、抽真空、预溅射、首件确认，一整套流程下来单次换靶损失的产能相当于近半个班次。

我们做的第一件事，是把过去十八个月里所有钛靶的全生命周期数据做了归集，包括每块靶的累计功率曲线、每次量测的膜厚均匀性和薄膜应力数据、以及对应批次的电学良率。数据归集之后建立起成本—良率联合模型，结果发现一个反直觉的现象：在钛靶消耗百分之五十五就换靶，实际上处在U形总成本曲线最低点的偏左侧，也就是说靶材还没用到最经济的点就被换掉了，存在明显的提前退役浪费。模型给出的理论最优换靶点落在消耗百分之六十二附近，膜质在这个点之前都能保持稳定，越过之后不均匀性和应力才开始加速恶化，这与图2展示的权衡曲线高度吻合。

第二件事，是在延长寿命的同时把安全兜住。我们不敢直接把阈值从百分之五十五跳到百分之六十二，而是采用了小步快跑加状态监测的策略，每次把换靶阈值上调百分之二，同时把膜厚均匀性和薄膜应力纳入 SPC 实时监控，一旦任一指标出现连续三点趋势性上移就立即评估。配合上一节提到的寿命后段参数补偿配方，我们在靶基距和边缘偏压上做了微调，成功把寿命后段的工艺窗口撑开。经过约四个月的分阶段验证，换靶阈值稳定落在百分之六十一到六十三之间，靶材利用率从百分之三十二提升到接近百分之三十九，膜厚均匀性依旧稳定在百分之二以内，薄膜应力也控制在规格范围。

第三件事，是把这套逻辑固化进 MES 和设备自动化系统，让优化成果可持续。我们在 MES 里为每块钛靶建立了数字生命档案，自动采集累计功率和量测数据，实时计算综合健康度评分和当前的单位晶圆总成本，当评分或成本触及阈值时自动向工艺工程师推送换靶预警。设备端则配置了随寿命阶段自动切换的补偿配方组。这样一来，靶材利用率的决策不再依赖某个老师傅的经验拍板，而是由数据模型持续给出建议，即使人员流动，优化逻辑也能稳定传承下去。这个案例最大的价值，不只是省了钱，而是把一个靠经验的模糊判断，变成了一套靠数据的可复制流程。

七、实施效果：省下来的不只是靶材钱

从最直接的成本维度看，这次优化的效果相当可观。钛靶利用率从百分之三十二提升到接近百分之三十九，相当于每块靶多贡献了约五分之一的有效使用量，换算下来钛靶的年采购数量下降了约百分之十七。以这条产线的钛靶用量和单价估算，仅钛靶一项每年就节省了数百万元的采购支出。更重要的是，换靶频次的下降还带来了产能的间接释放，原本三周一次的换靶延长到接近四周一次，一年下来减少的停机换靶次数累计释放出的产能，相当于多产出了上千片晶圆，这部分隐性收益甚至比省下的靶材钱还要可观。

从质量维度看，优化不仅没有牺牲膜质，反而因为引入了实时监测而提升了质量的可控性。过去采用固定寿命策略时，膜质是否稳定完全依赖阈值设置的保守程度，属于事后才能发现的被动模式；现在有了膜厚均匀性和薄膜应力的实时 SPC 监控，任何膜质漂移都能在早期被捕捉并预警，从被动救火转向了主动预防。项目实施后的一年里，因靶材膜质问题导致的批量异常次数明显下降，与阻挡层膜质相关的良率波动也收窄了。可以说，这次优化实现了成本和质量的双赢，而不是传统认知里那种省了成本就要牺牲质量的零和取舍。

从管理维度看，这套数据驱动的决策机制解决了长期困扰的部门博弈问题。以前成本部门和工艺部门在换靶阈值上各执一词，评审会常常不欢而散；现在双方面对的是同一个成本—良率联合模型和同一张U形曲线，讨论的焦点从谁对谁错变成了如何把模型调得更准，协作氛围明显改善。靶材利用率这个指标也被纳入了工段的常规运营看板，每月复盘时都会回顾模型预测与实际结果的偏差，持续迭代模型参数。这种把经验沉淀为模型、把模型嵌入流程的做法，让优化成果不再依赖个别专家，而是变成了组织的可持续能力。

回到最初那个问题：靶材用了一半就要换，靶材利用率和膜质到底怎么平衡？经过这套实践，我的答案是——平衡的关键不在于找到一个固定的完美阈值，而在于建立一套能够动态计算、持续优化的决策机制。取舍之所以难，是因为过去我们把它当成一道非此即彼的选择题；而当我们用数据把成本和良率都量化出来、用模型把最优点算出来、用自动化把决策固化下来之后，取舍就从一道模糊的选择题变成了一道清晰的优化题。靶材利用率与膜质的平衡，本质上是 FAB 精益制造理念在一个具体工艺点上的落地，它考验的不只是工艺功底，更是把工程经验转化为数据能力的系统思维。

———————————————————
