[公开] CMP浆料管理：颗粒团聚导致的划伤

【摘要】CMP工序的划伤缺陷有相当比例并非来自研磨垫或修整盘，而是浆料在储运、稀释、输送环节发生颗粒团聚造成的。本文完整记录一次氧化层CMP划伤攻关：从大颗粒计数（LPC）在线监控、剪切历史管控、循环管路设计到浆料寿命窗口，给出可直接落地的全链路控制点清单与划伤分级OCAP。

分类：设备工艺 | 发布日期：2026-08-15 | 栏目：半导体智能制造实战

一、背景故事：一个月内三批晶圆报废，全部指向同一条弧形划伤

2025年秋天，我们厂的氧化层CMP工序连着出了三次大事。第一次是月初，一批28纳米的产品在缺陷检查站被拦下来，晶圆表面出现了十几条长度五到八毫米的弧形划伤，位置集中在片子的中环带。当时的判断是研磨垫用久了，换了垫子重新跑，看着好了。第二次是月中，同样的形态又出现，这回受影响的是两个不同的机台。到了月底第三次爆发时，我们已经报废了接近三百片晶圆，按当时的产品单价折算，直接损失超过一百二十万。

那段时间的会议很难开。设备组说机台参数没动过，压力、转速、摆臂轨迹的日志调出来一条不差；工艺组说配方三个月没改版；清洗组说后清洗的刷子刚换过新的。所有人都能证明自己那一段是正常的，但晶圆确确实实被划伤了。这种"每个环节都合规、结果却不合格"的局面，在Fab里其实并不罕见，它通常意味着真正的失效点落在了没有人负责监控的接缝地带。

转机来自一次偶然的观察。我们的一位老技师在换过滤器的时候，把拆下来的滤芯剖开看了一眼，发现滤材表面附着着一层肉眼可见的白色胶状物，用手捻开有明显的颗粒感。把这块东西送去做粒径分析，结果让人意外：原本D50应该在130纳米左右的二氧化硅磨料，在这块附着物里出现了大量三到八微米的团聚体，最大的接近十五微米。一颗十微米级的硬质团聚颗粒被卷进研磨界面，划出五毫米长的沟槽完全是够的。

这件事把我们的注意力从"研磨垫和修整盘"这两个传统嫌疑对象，转移到了浆料本身。接下来的十六周，我们做了一次覆盖浆料从入厂到上机全链路的系统整改。本文把这个过程完整写下来，包括机理判断的依据、监控手段的选择、几次走错方向的弯路，以及最终形成的控制点清单。这套方法后来也复制到了钨CMP和铜CMP两条线上。

二、技术原理：浆料颗粒团聚的形成机理与划伤生成路径

CMP浆料本质上是一种胶体分散体系，磨料颗粒（二氧化硅、氧化铈或氧化铝）悬浮在含有pH调节剂、氧化剂和表面活性剂的水基介质中。这个体系能保持稳定，靠的是颗粒表面的双电层产生的静电排斥力，足以抵抗颗粒之间的范德华引力。用DLVO理论描述，就是排斥势垒必须显著高于热运动能量，颗粒才不会在碰撞时黏连在一起。一旦势垒被削弱，团聚就会发生，而且往往是不可逆的。

削弱势垒的因素在实际产线上有四类。第一类是pH偏移。二氧化硅浆料通常工作在pH十点五左右，此时表面电位（Zeta电位）绝对值大，排斥力充足。如果稀释用水的碱度不稳定，或者管路里残留了前一种化学品，pH向等电点方向移动，Zeta电位绝对值下降到三十毫伏以下时，团聚速率会呈数量级上升。

第二类是离子强度升高。任何引入的多价阳离子（比如金属管件溶出的钙、镁、铁离子）都会压缩双电层，按照Schulze-Hardy规则，三价离子的凝聚能力大约是一价离子的数百倍。我们后来在管路取样中确实检出了铁离子超标，来源是一段更换时误用了非全塑材质的接头。

第三类是机械剪切累积。这是最容易被忽略的一项。浆料在循环泵、阀门和弯头处反复受到剪切，高剪切区域会让颗粒获得足够动能越过排斥势垒直接碰撞黏结，形成初级团聚体；这些团聚体再继续循环，逐步长大成微米级硬块。所以同一罐浆料，循环圈数越多，大颗粒计数越高，这是一条几乎单调递增的曲线，也是我们后来引入"循环圈数上限"这个管控项的直接依据。

第四类是干涸再溶解。管路死角、罐壁液面线、长时间停机的末端支路，浆料失水后形成硬垢，重新通液时部分脱落进入主流。这类颗粒硬度高、尺寸大，一旦上机几乎必然造成划伤。从划伤形态上可以做初步区分：干涸垢块造成的划伤通常粗而短、边缘不规则；剪切团聚体造成的划伤则细长、呈弧形，与晶圆旋转轨迹一致，这也是我们那三批报废片的典型特征。

理解了机理，判断链条就清楚了：稳定性下降会先反映在大颗粒计数上，然后才反映在晶圆缺陷上。这意味着LPC是一个具备前置性的过程指标，而划伤缺陷密度是结果指标。把监控点从结果端前移到过程端，是整个方案设计的核心思路。

三、现状分析：我们厂浆料管理的六个薄弱环节

带着上述机理认识，我们把浆料从卡车卸货到机台喷嘴的整条路径画成流程图，逐段排查。排查方法是三件事同时做：每个节点取样测LPC与Zeta电位、调阅该节点的历史操作与维护记录、现场观察一个完整的换料周期。十天下来找到六个明确的薄弱环节。

在展开六个环节之前，先看一下经过SEM复判修正后的划伤根因分布。这张帕累托图是后续所有资源投入的依据，也解释了为什么我们把主攻方向放在浆料而不是研磨垫上。

图1：划伤根因帕累托图。浆料颗粒团聚单项占比接近一半，是本次攻关锁定的首要方向；前两项累计已超过67%，符合典型的二八分布。

第一个是原液储罐的搅拌策略。当时的做法是间歇搅拌，每两小时搅十五分钟。停搅期间罐底出现浓度梯度，重新启动时桨叶附近瞬时剪切率极高，我们在启动后五分钟取的样，LPC是稳定态的两点三倍。间歇搅拌看似省电，实际上在制造团聚。

第二个是稀释工位的加水方式。操作规程只写了"按比例加水"，没有规定加水速率。现场为了赶时间通常全开阀门，十几秒内注入大量去离子水，局部区域瞬间被稀释到远低于工作浓度，pH也随之波动，这是典型的浓度冲击。

第三个是循环回流没有寿命概念。一罐浆料只要没用完就一直循环，我们查了泵的运行记录，最长的一罐连续循环了超过四百圈，对应的末端LPC接近入厂值的六倍。这一项后来被证明是贡献最大的单一因素。

第四个是管路存在盲端。产线扩产时预留了三个未使用的支路接口，阀门关闭但保留了约六十厘米的管段，里面的浆料长期滞留、逐渐干涸，每次系统压力波动都会带出一些垢块。第五个是过滤器更换依据不合理，当时按时间更换（每两周一次），而不是按压差或过片量，导致有的滤芯在高负荷下早已击穿却仍在服役。

第六个是数据完全不联通。LPC是化学品部门每周送外部实验室做一次，结果回来要三天；缺陷数据在良率系统里；泵的运行时长在设备日志里。三套数据从来没有人放在同一张图上看过，所以那条相关性极强的曲线，在整改之前谁都没有见过。

四、瓶颈问题：为什么"按SOP做了"还是防不住

整改推进到第三周时，我们遇到了一个典型的组织阻力。化学品部门认为浆料管理归他们，而他们的KPI是"供应不断料、成本达标"，加严管控意味着提前换液、增加消耗，直接影响成本指标；CMP工艺组关心的是划伤率，但没有权限动储罐和管路。两个部门的目标函数不一致，这才是问题长期存在的真正原因，而不是技术上有多难。

第二个瓶颈是检测手段的滞后性。外送LPC三天出结果，等报告回来，有问题的那罐浆料早就跑完了上千片晶圆。任何一个反馈周期长于失效发展周期的监控，在工程上都近似于无效监控。这也是我们后来坚持要上在线LPC仪表的原因，尽管那台仪表的采购价接近四十万，评审时被质疑过好几轮。

第三个瓶颈是缺陷分类的准确性。缺陷检查机台的自动分类（ADC）把"划伤"和"颗粒拖尾"经常混判，我们抽了一百片做SEM人工复判，发现原本标记为划伤的样本里有百分之十九其实是残留颗粒，还有百分之七是量测本身的伪影。分类不准会直接污染帕累托分析的输入，如果不先把这一步纠正过来，后面所有的排序都可能是错的。

第四个瓶颈来自SOP本身的写法。原有的SOP写的是动作（"搅拌"、"加水"、"更换过滤器"），但没有写参数窗口和判定依据。这种SOP的问题在于，操作者做了动作就算合规，至于做到什么程度、做完怎么确认有效，全凭个人经验。我们后来把每一条SOP都改写成"动作加参数窗口加验证方法"的三段式，这个改动看起来很小，但它把隐性经验变成了可审计的显性要求。

五、解决方案：浆料全链路颗粒管控体系

最终成型的方案由四个层次构成。第一层是源头稳定化：把储罐从间歇搅拌改为连续低速搅拌，桨叶线速度控制在零点八到一点二米每秒之间，既保证不分层又避免高剪切；同时要求供应商随货提供每批的粒径分布与LPC数据，并把这两项写进采购技术协议作为验收条件。

第二层是过程受控化：稀释加水速率限定在每分钟五升以内，通过流量调节阀硬性限流，取消人工全开的可能性；pH计与加水阀做联锁，超出十点二到十点八区间自动停止加注并报警；循环泵累计运行时长自动折算成循环圈数，超过一百二十圈强制换液，由MES系统卡控，操作员无法手动跳过，需要科长级权限才能临时放行且必须填写理由。

第三层是监控前置化：在浆料分配盘的末端加装在线大颗粒计数仪，每十五分钟自动采样一次，数据直接接入SPC系统，按休哈特单值移动极差图管理，管控上限设在八千颗每毫升。这个限值不是拍脑袋定的，是把整改前半年的LPC与划伤密度做散点回归，找到划伤密度开始明显抬头的拐点，再向下留了约百分之二十的余量。

第四层是响应制度化：把LPC超限、过滤器压差超限、划伤缺陷分级三类信号统一接进异常处置平台，按表2的OCAP执行分级响应。这里有一个关键设计：LPC超限属于过程报警，触发后要求的动作是"换液加复测"，不需要停线；只有当划伤缺陷同时出现时才升级到停机。这样既保证了灵敏度，又避免了过度反应导致产能损失，是我们和生产部门反复谈判后的平衡点。

把四个层次落到具体的操作界面上，就是下面这张全链路控制点清单。这张表是整个方案的骨架，每一行都对应一个可测量的参数窗口和一种明确的监控方式，现场点检、内部审核和新人培训都直接依据它执行。

表1：浆料全链路关键控制点与管控参数（本厂氧化层CMP实际执行版）

有了控制点还不够，还要规定信号出现之后谁在多长时间内做什么。下面这份划伤分级OCAP是与生产、品质两个部门逐条谈判后定稿的版本，重点在于把响应强度与实际风险匹配，既不漏掉真实异常，也不因为轻微问题过度停机。

表2：划伤缺陷分级判定与处置OCAP（异常处理程序）

配套的还有两项组织层面的调整。一是把"浆料LPC达标率"写进化学品部门的KPI，把"划伤缺陷密度"写进CMP工艺组的KPI，两个指标绑定考核，从机制上消除目标冲突；二是成立一个由两个部门各出一人的浆料专项小组，每周固定开三十分钟站会看同一张趋势图。这两件事的作用不亚于那台四十万的仪表。

六、实战案例：氧化层CMP工序的16周整改记录

整改按周推进。第一到第二周是基线固化，把六个月的划伤缺陷数据重新做SEM抽样复判，修正了ADC的分类偏差，重建了帕累托图，也就是本文图1的数据来源。这一步花掉了两个人整整十个工作日，但它保证了后面所有决策建立在可靠的输入上。

第三到第四周做管路改造：切除三段盲端支路，把两处非全塑接头换成PFA材质，同时把一台老式离心泵换成磁力驱动隔膜泵，降低剪切强度。换泵后第一周LPC就从十九点二降到十五点一，是整个过程中见效最快的单项措施。

第五到第八周上线在线LPC监控并建立SPC管控图。仪表安装当天出了个小插曲：采样管接在了分配盘的回流侧而不是供液侧，测出来的数据偏低约百分之三十，两天后才被一位细心的工程师发现。这个教训后来被写进了仪表安装验收清单：任何在线仪表投用前必须做一次与人工取样离线分析的比对，偏差超过百分之十不允许放行。

第九到第十二周推行循环圈数上限与强制换液制度，这一段阻力最大。化学品部门测算下来浆料消耗量会增加约百分之十八，成本上升明显。我们的应对是做了一笔完整的账：按整改前六个月的划伤报废损失年化，再减去浆料增量成本，净收益仍然是正的，而且没有把客诉风险和交期影响计入。这笔账在科长联席会上讲清楚之后，制度才得以推行。

把整个十六周的LPC与划伤缺陷密度画在同一张图上，可以清楚看到两条曲线的同步性，以及每一次关键措施投入后出现的拐点，这也是我们向管理层汇报时最有说服力的一页。

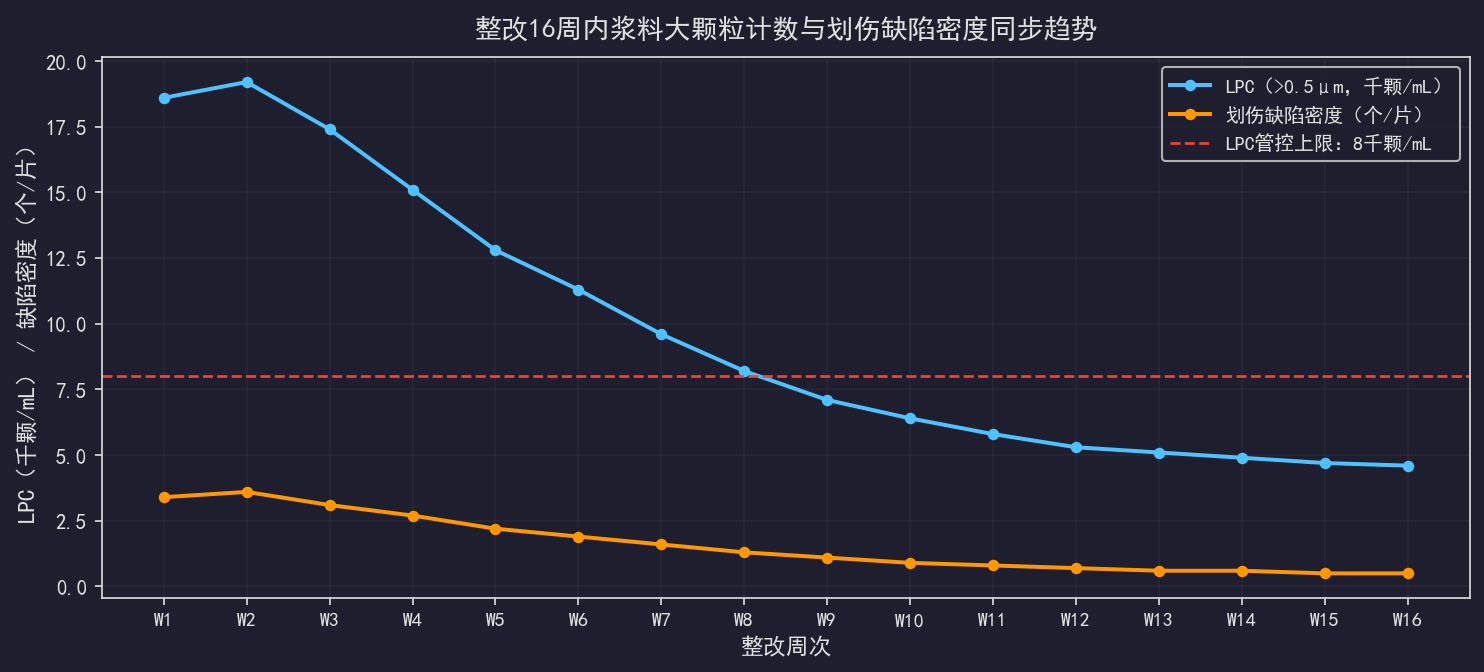

图2：LPC与划伤密度的同步下降趋势。第4周更换泵型、第8周上线在线LPC监控后出现两个明显拐点，两条曲线的相关系数达到0.91，验证了颗粒团聚与划伤的直接因果链。

第十三到第十六周是效果确认与固化。LPC稳定在五千颗每毫升以下，划伤缺陷密度从每片三点四个降到零点五个，降幅百分之八十五。固化动作包括：SOP改写成三段式并重新培训、控制点清单纳入月度审核项、在线LPC数据接入部门日报看板、以及把这套方法整理成标准作业指导书推广到另外两条CMP线。

七、实施效果：数据、成本与遗留问题

量化结果如下。划伤类缺陷造成的晶圆报废从整改前月均五十二片降到月均七片，按年化折算减少直接损失约一千八百万元；CMP工序的整体良率提升了一点九个百分点；因划伤触发的停机时间从月均十四小时降到两小时以内。成本侧，浆料消耗量增加百分之十六，在线仪表一次性投入约四十万，管路改造与换泵约二十八万，投资回收期不到一个月。

除了数字之外有几个软性收益值得记录。一是缺陷分类的准确率因为那次SEM复判提升了，ADC模型重新标注训练后，划伤类别的判准率从百分之七十四提升到百分之九十一，这个副产品后来在别的缺陷攻关里也发挥了作用。二是跨部门的协作方式发生了变化，从"出事了拉会互相举证"变成"每周看同一张图提前预警"。

遗留问题也要如实说。第一，在线LPC仪表对小于零点五微米的颗粒不敏感，而我们怀疑亚微米级团聚体对某些先进制程的表面粗糙度仍有影响，这部分目前只能靠定期外送分析补充。第二，循环圈数上限一百二十圈是基于氧化层浆料实测得出的，钨CMP用的浆料体系不同，直接照搬后出现了换液过于频繁的问题，后来重新做了一轮试验把限值调整到八十圈，这说明参数必须按体系重新标定，不能跨产品复制。

第三个遗留问题是供应商侧的波动仍然存在。虽然采购技术协议里写了验收条件，但实际执行中偶尔会遇到批次数据合格、上机后LPC却偏高的情况，推测与运输过程的温度和振动历史有关。我们正在推动供应商在运输箱内加装温振记录仪，目前还在谈判阶段。这提醒我们，Fab内部的过程控制做到极致之后，下一个瓶颈往往会转移到供应链上，这是一个需要提前布局的方向。

八、配套资料与实战工具包

本文涉及的全链路控制点清单、划伤分级OCAP、LPC与缺陷相关性分析脚本以及SOP三段式改写模板，已整理成可直接使用的工具包，包含Excel记录表与Python分析脚本，可按本厂浆料体系调整参数窗口后套用。

点击上方「VIP资源」下载区，免费获取以下配套资料（持续更新MES/SPC/良率/AI实战资料）：

CMP浆料全链路控制点清单与点检表（Excel版，含六大环节参数窗口）

划伤缺陷分级OCAP流程图与处置单模板（可打印A3版）

LPC与缺陷密度相关性分析Python脚本（含散点回归与拐点识别）

在线仪表安装验收清单与离线比对记录表

SOP三段式改写模板与本文六条改写前后对照示例

────────────────────────────────────────
