[公开] 光刻机产能优化：曝光节拍的瓶颈分析

【摘要】一台标称每小时180片的浸没式光刻机，实际只跑到132片，原厂说是使用方式问题，产线说是设备问题。本文用日志把单片节拍拆成上下料、对准、调平、曝光、掩模版切换、等待六段，逐段定位浪费，给出照射区优化、对准采样精简、剂量与扫描速度匹配、涂显与曝光节拍对齐等七项措施与实测数据。

分类：设备工艺 | 发布：2026-08-16 | 首发：半导体智能制造博客

一、背景故事：一次真实的产线事件

我们厂最贵的一台设备是浸没式ArF光刻机，采购合同上写的标称产出是每小时一百八十片。投产半年后，产线统计出来的实际数字是每小时一百三十二片，只有标称值的百分之七十三。这台设备是全厂瓶颈，每小时少四十八片意味着整条线的产出天花板被硬生生压低，管理层要求给出解释。

第一轮扯皮持续了将近一个月。原厂工程师说标称值是在特定测试条件下测的，一百片以上的均匀批次、单一掩模版、标准照射区布局，实际生产条件不同，达不到很正常。产线说设备买来就是要生产的，测试条件跑得快没有意义。双方都有道理，但谁也拿不出把差距分解开的数据，讨论只能停在互相不服的层面。

后来我们花了六周做了一件事：把设备日志里的每一个时间戳抠出来，把单片晶圆从进腔到出腔的全过程拆成可归因的时间段，看清楚每一秒花在哪里。数据出来之后争论立刻结束了，因为它清楚地显示出，四十八片的差距里有二十一片是我们自己的使用方式造成的，可以改；另外二十七片确实来自条件差异，其中还有一部分能通过工程手段部分收回。最终我们把实际产出提到了每小时一百六十一片。这篇文章讲的就是这个拆解和优化的完整过程。

二、技术原理：把机制讲清楚

理解光刻机产能必须先理解单片节拍的构成。一片晶圆在扫描式光刻机里的完整流程是：从涂胶显影机交接进入设备、粗对准、进入曝光台、精对准、全片调平测量、逐个照射区扫描曝光、退出、交回涂胶显影机。现代双工件台机型把测量和曝光并行化，一个工件台在曝光时另一个在做对准和调平，理论上单片节拍等于测量时间和曝光时间中较大的那一个，加上工件台交换时间。

曝光时间本身可以进一步分解。单个照射区的曝光时间等于扫描长度除以扫描速度，再加上照射区之间的步进和稳定时间。整片的曝光时间等于照射区数量乘以单区时间。这里有几个关键关系：照射区面积越大，单片需要的照射区数量越少，总时间越短；扫描速度受剂量限制，剂量越高，为了保证曝光量，扫描速度必须越慢，两者近似成反比；步进稳定时间取决于工件台的加速度和定位精度要求，属于设备硬指标，用户能改动的空间很小。

测量侧的时间主要由对准采样点数和调平采样密度决定。对准点越多，套刻精度越好，但每个点的量测大约耗时零点一到零点三秒，几十个点累加起来相当可观。调平同理，全片密集采样精度高但慢，稀疏采样快但边缘区域风险大。这里存在明确的精度与速度权衡，而很多工厂的配方在导入时为了保险直接用了最密的采样，之后再没有优化过。

还有一个经常被忽略的因素是设备之外的等待。光刻机通常与涂胶显影机组成联机作业，晶圆的流转要经过涂胶、烘烤、曝光、烘烤、显影多个模块。如果涂胶显影侧的模块数量或者处理时间与曝光节拍不匹配，光刻机就会出现等片，这段时间设备是空转的但在稼动统计里往往被算成生产时间。我们后来发现这一项在改造前占了相当大的比例。

三、现状分析：多数工厂现在是怎么做的

多数工厂对光刻机产能的管理停留在看日产出的层面。每天统计跑了多少片，与目标比对，低了就开会。这种管理方式的问题是没有分解能力，你知道结果不好，但不知道哪一段出了问题，会开完了也只能提出多注意之类的空话。

第二个现状是节拍数据没有被系统性采集。设备日志里其实包含了非常丰富的时间戳，包括每片进出、每个照射区曝光开始结束、对准点量测时间、工件台交换时间等，但这些日志通常只在设备本地保存有限天数，没有接入数据平台。出问题时临时去导，只能拿到最近几天的数据，做不了趋势分析。

第三个现状是配方参数的历史包袱。生产配方在产品导入时由工艺工程师设定，当时的首要目标是把产品做出来，参数普遍取保守值。产品进入稳定量产后，这些保守参数很少被回头优化，因为动配方要走变更流程、要做验证、还要承担风险，而收益归产线、风险归提案人，激励是不对等的。我们盘点时发现有的配方参数已经四年没有动过。

第四个现状是把光刻机孤立看待。产能瓶颈的分析往往只盯着曝光设备本身，忽略了它上下游的匹配关系。实际上联机作业下，涂胶显影侧任何一个模块成为瓶颈，都会直接表现为光刻机产出不足，而从光刻机自身的日志看不出原因，只能看到它在等。

四、瓶颈问题：卡在哪里

我们拆解出来的第一个大头是无效照射区。晶圆边缘的部分照射区只有一半甚至更少的面积落在有效区域内，这些区域产出的芯片按规则本来就不会被采用，但配方里仍然完整曝光了它们。我们统计的那个主力产品，单片一共九十六个照射区，其中十一个属于边缘不完整区，占比百分之十一点五，这部分曝光时间完全是浪费。

第二个是对准采样点过多。当时的配方用了三十三个对准点，属于高精度档位。查历史套刻数据发现，实际套刻表现的三倍标准差只有规格的百分之四十二，精度富余很大。三十三个点的对准耗时约七点四秒，如果能减少一半，单片能省三秒多。

第三个是剂量设定偏保守导致扫描速度上不去。配方剂量是三十五毫焦每平方厘米，而光刻胶供应商给的推荐工作区间是二十八到三十六。当年设定时为了保证显影窗口取了偏高值，代价是扫描速度被限制。剂量每降低百分之十，扫描速度大约可以提高百分之八到十。

第四个是掩模版切换过于频繁。当时的排产规则是按批次优先级排队，不考虑掩模版。日志显示单日平均切换十九次，每次切换含掩模版取放、对准、验证大约两分半到三分钟，一天光切换就消耗接近五十分钟，相当于少跑一百多片的时间。

第五个是涂胶显影侧的节拍不匹配。我们把光刻机的等片时间单独统计出来，日均一小时零八分。进一步分析发现瓶颈在显影后烘烤模块，该模块只配了两个单元，处理时间比曝光节拍长，高峰期形成堵塞并向上游传导。

第六个是量测抽检占用曝光台时间。部分产品配置了在机套刻量测，每批抽两片在设备内做量测，单片增加约二十二秒。这项本身有价值，但抽检比例和是否必须在机做，从来没有被重新评估过。

五、解决方案：可落地的完整做法

第一项措施是照射区布局优化。我们与设计和工艺团队一起重新评估边缘照射区的取舍规则，把完全无有效芯片的边缘区从曝光列表中剔除，同时对部分有效的边缘区保留曝光但降低对准要求。九十六个照射区减到八十七个，单片曝光时间减少约百分之九点四。这项改动需要重新验证边缘芯片的良率表现，我们跑了二十片验证片确认边缘良率无变化。

第二项是对准采样精简。用历史数据做回归，评估不同采样点数下的套刻预测误差，最终从三十三点降到十七点。降低后连续跟踪了三个月的套刻数据，三倍标准差从规格的百分之四十二上升到百分之四十九，仍有充足余量。单片节省对准时间约三点六秒。这里要强调，采样精简必须有数据支撑，绝不能拍脑袋减，我们的做法是保留原采样跑一个月双轨数据做对比验证。

第三项是剂量与扫描速度匹配优化。与光刻胶供应商联合做了剂量摆动实验，确认在三十毫焦每平方厘米时显影窗口仍然满足要求。剂量从三十五降到三十，扫描速度提升约百分之十四，单片曝光时间再减少约百分之八。这项改动对工艺窗口有影响，我们同步重新测算了窗口占用率，确认在管控红线以内后才实施。

第四项是掩模版聚批排产。在排程规则里增加同掩模版优先聚批的权重，同时设定单次聚批的最大等待时间上限，避免为了聚批让高优先级批次无限等待。规则上线后单日切换次数从十九次降到八次，每天节省约二十八分钟。这一项几乎零成本，只改了排程权重配置。

第五项是涂胶显影侧扩容与节拍对齐。显影后烘烤模块从两个单元增加到三个，投入约四十万。同时调整了各模块的处理时间设定，使整条联机作业的节拍与曝光节拍对齐。改造后光刻机日均等片时间从一小时零八分降到十四分钟。这是所有措施里唯一需要较大硬件投入的，但收益也最直接。

第六项是在机量测策略调整。把在机套刻量测的抽检比例从每批两片降到每批一片，并把其中一半改到独立量测设备上离线做。单片平均增加时间从二十二秒降到七秒。为了保证监控能力不下降，我们同步提高了离线量测的数据回传频率，并在SPC里增加了套刻趋势的判异规则。

第七项是建立节拍监控看板。把设备日志接入数据平台，每天自动计算单片节拍的六段分解，与基线对比，任何一段偏离超过百分之十自动告警。这项措施本身不直接提升产能，但它让产能劣化能够被及时发现。上线后我们捕捉到过两次工件台交换时间缓慢上升的趋势，提前安排了维护，避免了产能滑坡。

六、实战案例：一个完整的改造过程

完整的节拍分解数据是整个项目的基础，这里把改造前的实测值列出来。单片平均总时长二十七点三秒，对应每小时一百三十二片。其中曝光扫描十四点二秒、对准七点四秒、调平三点一秒、上下料与工件台交换三点八秒、在机量测摊薄零点九秒（每批两片摊到全批）、等片摊薄四点一秒。注意几项相加超过二十七点三，因为双工件台机型的测量与曝光部分并行，重叠部分需要单独扣除，我们按日志实测的重叠比例做了折算。

优化实施分三批。第一批是零成本项，包括掩模版聚批和在机量测调整，两周内完成，UPH从一百三十二提升到一百四十一。第二批是需要验证的配方项，包括照射区优化、对准精简、剂量调整，历时七周，其中大部分时间花在验证片和数据跟踪上，完成后UPH提升到一百五十三。第三批是硬件项，显影后烘烤模块扩容，采购加安装用了十周，完成后UPH到一百六十一。

过程中有一个反复的插曲值得记录。对准点从三十三降到十七之后的第五周，某个产品出现套刻异常，第一反应是对准精简惹的祸，差点就要回滚。我们坚持先做数据分析，把该产品的套刻数据与其他使用相同精简配方的产品对比，发现只有这一个产品异常，而它恰好在异常前更换过掩模版。进一步查证确认是新掩模版本身的对准标记质量问题，与采样点数无关。如果当时直接回滚，不但白费了前面的工作，真正的问题还会继续存在。

还有一项我们试过但放弃的措施。原厂建议启用一种更激进的工件台加速度设定，理论上能再省零点四秒每片。我们试运行了两周，发现设备的振动监控数值上升明显，虽然套刻精度暂时没受影响，但长期看会加速机械部件磨损。评估后认为零点四秒不值得用设备寿命去换，放弃了这个方案。产能优化必须有边界，不能为了短期数字牺牲设备健康。

七、实施效果：数据说话

最终UPH从一百三十二提升到一百六十一，提升百分之二十二，相当于在不增加设备的情况下多出了将近四分之一台光刻机的产能。按当时的产品结构折算，每月多产出约两万一千片曝光层，对应的产值贡献远超项目投入。项目总投入约五十二万，其中四十万是显影后烘烤模块扩容，其余是人力与验证片消耗，投资回收期不到两个月。

分项贡献我们也做了归因，便于其他机台复制。掩模版聚批贡献四点二片每小时，在机量测调整贡献四点八片，照射区优化贡献五点一片，对准精简贡献三点九片，剂量与扫描速度匹配贡献三点二片，涂胶显影扩容贡献七点八片。可以看到零成本的排产与策略调整合计贡献了九片，占总提升的三分之一，这部分是任何工厂都可以立刻尝试的。

质量指标全程受控。套刻三倍标准差从规格的百分之四十二变为百分之四十九，仍在管控范围；关键尺寸均匀性无显著变化；边缘芯片良率与优化前持平；返工率从百分之一点八降到百分之一点五，略有改善，推测与等片时间缩短带来的晶圆停留时间稳定性提升有关。这一点说明产能优化与质量并不必然冲突，前提是每一项改动都有数据验证。

方法层面的沉淀比数字更值得分享。我们把节拍分解的方法固化成了标准流程，随后推广到刻蚀和CMP两类设备上，分别拿到了百分之九和百分之十三的产出提升。核心逻辑是一致的：先把时间拆到可归因的最小单元，再逐项判断哪些是物理限制、哪些是配置选择、哪些是纯浪费。绝大多数产能问题在拆解完成的那一刻就已经有了答案，难的从来不是解决，而是把账算清楚。

八、常见问题答疑

Q：没有设备日志分析平台，怎么做节拍分解？

A：先手工导出一周的设备日志，用Python解析时间戳做一次离线分析即可看清结构。平台化是为了持续监控，首次诊断并不需要。我们第一次分析就是用几百行脚本加Excel做出来的。

Q：对准点精简会不会影响套刻？

A：会有影响，关键是量化。做法是保留原配方与精简配方双轨运行至少一个月，对比套刻分布，确认三倍标准差仍在规格的一半以内再切换。绝不能只看单批数据就下结论。

Q：这套方法能用在其他设备上吗？

A：可以，我们已经推广到刻蚀和CMP，分别拿到9%和13%的提升。核心是把单片时间拆到可归因的最小单元，再区分物理限制、配置选择和纯浪费三类，思路完全通用。

九、工程落地经验：路线图、分工与验证

与其他系统的接口要提前约定失败语义。光刻机日志分析平台与MES、SPC、EAP之间的调用，必须明确超时时长、重试次数、幂等键和补偿机制。我们踩过的坑是重试没有幂等保护，网络抖动时同一条节拍浪费记录被写入三次，导致光刻机UPH统计虚高，追了两天才定位到是接口层重复提交。现在所有写接口都强制带业务唯一键，服务端做去重。

关于阈值的动态化，固定阈值在产品结构单一时够用，但一旦产品组合频繁切换就会失效。做法是按产品族、机台族、班次分层设定，并用滚动窗口定期重算。重算周期建议不短于两周不长于三个月，太短会跟随噪声漂移，太长则跟不上工艺演进。每次重算必须留档，记录重算前后的阈值、依据样本量和批准人，方便后续追溯光刻机UPH判定口径的变化。

最后是人的因素。光刻曝光节拍优化的推行本质上是在改变现场的工作习惯，技术方案再完美，如果操作员觉得多了负担就会被绕过。有效的做法是让现场先尝到甜头：优先自动化那些他们最讨厌的重复劳动，比如手工抄表、跨系统复制粘贴、每日报表整理，等信任建立起来，再推进那些需要他们额外配合的环节，阻力会小很多。

十、配图：数据可视化

图1：曝光节拍六段时间分解与数据处理流程

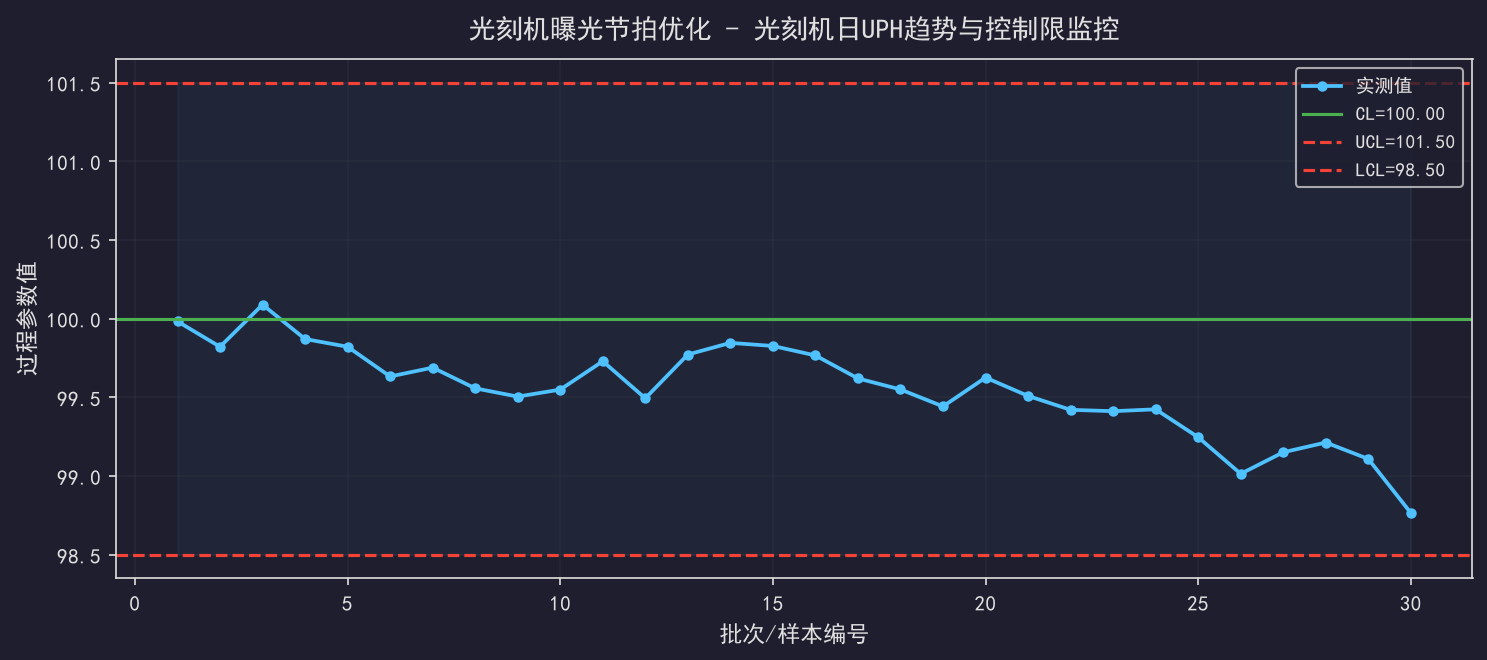

图2：光刻机日UPH趋势与控制限监控

十一、光刻机单片节拍分解与优化措施对照表

十二、光刻机产能优化前后指标对比表
