一、问题背景：均值在控，均匀性却在悄悄失控

在某12英寸Fab的介质薄膜工序，PE团队一直沿用"每片晶圆取中心点加四个边点测厚度、取平均值"的监控方式。均值控制图连续几个月全部落在控制限内，过程能力Cpk稳定在1.5以上，管理层一度认为这道工序是全场最省心的工序之一。然而一次客户投诉打破了平静：某批次产品在可靠性测试中出现大面积漏电失效，失效模式高度集中在芯片边缘区域。

追根溯源，失效定位到薄膜工序：这批晶圆的中心厚度比边缘厚了将近40埃，而片均值恰好落在目标值附近，把问题完美地掩盖了。边缘区域薄膜偏薄，导致后续刻蚀的阻挡余量不足，栅氧化层被过度消耗，最终在可靠性应力下击穿。换句话说，均值在控，但片内均匀性早已失控，而且失控了相当长一段时间都没有被发现。

复盘时我们做了一次数据回放：把过去三个月的49点厚度测量数据全部拉出来，按片计算极差R和均匀性U%，结果触目惊心。边缘点位的厚度均值呈现明显的阶梯式漂移，最大偏移量达到均值标准差的4.2倍，而同期均值控制图上所有点都安静地躺在中心线附近。结论非常明确：不是过程没有异常，而是我们的监控维度选错了，只用均值一只眼睛看路，均匀性这只眼睛一直是闭着的。

这类问题在Fab里并不少见。薄膜设备的腔体温度分区、喷淋头开孔设计、静电卡盘吸附状态、工艺气体流量配比，任何一个环节缓慢漂移，都会先反映在片内均匀性上，而均值往往要等漂移累积到一定程度才会露出马脚。均匀性本质上是薄膜过程的"前哨指标"，把它纳入SPC监控，等于给过程装上了一台灵敏度高得多的预警雷达。

本文基于这次实战复盘，给出把均匀性纳入SPC的完整方案：指标怎么定义、点位怎么选、分组怎么分、控制图怎么选、异常怎么响应，以及如何用Python把这套监控做成每天自动运行的管道。文中所有模板和思路都可以直接复用，配套资料清单见文末。

二、原理拆解：为什么均值控制图"看不见"均匀性

2.1 均值与均匀性是两个正交的监控维度

均值反映的是过程输出"水平"的偏移，均匀性反映的是过程输出"一致性"的变化。一片晶圆的厚度分布，可以用均值加标准差（或极差）完整刻画：均值控制图监控水平漂移，均匀性控制图监控离散度变化。这两个维度可以独立漂移：设备整体升温，均值上移而均匀性不变；喷淋头局部堵塞，均值纹丝不动而均匀性急剧恶化。只监控均值，等于放弃了信息量最大的那一半维度。

2.2 均匀性指标的三种口径与统一建议

行业内常用的均匀性指标主要有三种。第一种是U%，定义为最大值减最小值除以两倍均值再乘以100%，它把离散度做了归一化处理，适合跨膜厚规格、跨recipe之间的横向对比；第二种是极差R，即最大值减最小值，直观易懂，适合现场快速判断；第三种是片内标准差σ，在方差分量分析、过程能力计算和统计建模中更常用。口径不统一是Fab内部最常见的扯皮源头：PE报U%，品质部看极差，数据组算标准差，三个数字谁也说服不了谁。建议全厂统一以U%作为薄膜片内均匀性的标准口径，极差和标准差作为辅助分析指标，在SPC看板上同时展示。

2.3 片内、片间、批间：三层变异必须分开看

薄膜厚度数据天然是分层结构：同一片晶圆上49个测点之间的差异构成片内变异，同一腔体不同晶圆之间的差异构成片间变异，不同批次之间的差异构成批间变异。把均匀性纳入SPC时，最核心的原则是"变异来源要对齐监控对象"：要监控片内均匀性，就用每片晶圆的U%或极差建控制图；要监控片间一致性，就用片均值建Xbar控制图；要监控腔体间差异，就按腔体分层分别建图。混用口径、把三层变异搅在一起，控制图会既灵敏又迟钝，对真正的异常不报警，对正常的波动乱报警。

2.4 为什么均匀性对薄膜工序尤其致命

薄膜厚度直接决定后续工序的行为：刻蚀用厚度判断终点，CMP用厚度决定研磨量，光刻用厚度影响套刻精度和关键尺寸。中心厚边缘薄，意味着边缘区域刻蚀时间不足、器件尺寸偏大；中心薄边缘厚，则中心区域可能在CMP阶段被过度研磨，甚至出现碟形凹陷。对先进制程而言，几十埃的片内差异就可能造成良率损失几个百分点。更要命的是，均匀性失控往往是渐变式的，不会像颗粒污染那样突然爆发，它必须依靠控制图这种持续监控手段才能被及时捕捉。

三、完整落地步骤：把均匀性纳入SPC监控体系

Step 1：确定测量方案（点位与工具）

一切监控的前提是可重复、可追溯的测量。量产阶段建议采用49点测量方案：中心区5点（中心1点加半径25%环带4点）、中间区16点（半径50%环带）、边缘区28点（半径75%与90%环带各14点），覆盖从中心到边缘的完整径向分布。如果测量机台产能紧张，可以采用9点快速方案（中心1点加半径50%环带4点加边缘4点），但必须保证点位坐标与49点方案完全重合，否则两套数据无法互相换算。测量工具建议使用光谱反射式膜厚仪，同一片晶圆的所有点位必须使用同一台机台、同一套光学参数完成，避免测量系统差异污染数据。

测量系统本身必须纳入管理，否则SPC会跟着一起"发疯"。建议每年至少做一次Gage R&R：选3名操作员、10片晶圆、每片重复测量2次，评估重复性和再现性，要求Gage R&R贡献率小于10%才能继续使用该测量系统；贡献率在10%到30%之间时需要改进测量流程并复测。另外，测量机台更换灯源、更换光学探头后，必须用标准片做偏移验证，偏差超过0.5%就要重新校准，否则纳入SPC的只是一堆带测量误差的数字。

Step 2：定义指标与规格基线

确定指标口径后，需要建立规格基线和监控基线，这是两套完全不同的东西。规格基线来自工艺设计：比如目标厚度1200埃，规格上下限为±3%（即1164埃到1236埃），片内U%规格上限为3%。监控基线来自历史数据：取最近30天、至少50片晶圆、每片49点的数据，计算均值的均值与标准差、U%的均值与标准差，据此确定Xbar图的控制限（均值±3σ）和U%控制图的控制限（U%均值±3σ）。注意规格限用于判断"产品是否合格"，控制限用于判断"过程是否稳定"，两者不能混用：过程稳定但超出规格，说明需要改工艺；过程在规格内但控制图报警，说明有特殊原因需要排查。

Step 3：确定分组与抽样策略

分组是控制图设计中最关键也最容易被忽视的环节。薄膜工序建议按腔体分组：同一个腔体加工的晶圆放进同一个子组，每组5片，这样组内变异代表短周期随机波动，组间变异反映腔体状态的缓慢漂移。抽样频率上，量产稳定期采用"每批次首片加末片"的策略：批次首片全49点测量，用于及时发现腔体状态突变；批次末片全49点测量，用于确认整个批次在控。首末片之间如果出现报警，再对批次内中间晶圆进行追加测量。这样既控制了测量成本，又保证了监控时效。新机台、PM后首件、recipe变更后的前三个批次，则要求每片全测，快速建立新基线。

Step 4：控制图选型

针对均值，优先选择Xbar-R图（子组5片时极差估计效率足够）或Xbar-S图（子组大于8片时用标准差更优）；针对片内均匀性，直接对每片的U%或极差R建I-MR图（单值移动极差图），因为每个批次只有首末两片的数据，自然形成单值序列。如果过程中存在明显的自相关，比如同一个recipe连续加工导致相邻批次相关，改用EWMA控制图，它对缓慢漂移的灵敏度远高于休哈特图，而缓慢漂移正是均匀性失控最常见的形态。均值图、极差图、U%图三张图必须同时监控，缺一张都会漏掉一类异常。

Step 5：判异规则与OCAP响应

判异规则建议采用Nelson八条规则的前四条：超出控制限、连续7点同侧、连续7点递增或递减、连续14点上下交替。其中对均匀性控制图，重点关注"连续7点递增"，它捕捉的正是渐进式漂移。报警后的响应必须走OCAP流程：第一步，30分钟内确认报警有效性，复核数据、排除测量异常；第二步，调取报警点对应晶圆的测量原始数据，判断是单一异常点还是区域性异常，是中心区、中间区还是边缘区；第三步，按区域反查设备可能原因：中心区异常查喷淋头中心孔和卡盘中心吸附，边缘区异常查卡盘边缘温度跌落和边缘气流，全片U%恶化查反应腔整体温度分区和气体流量配比；第四步，定位后执行验证实验，确认根因并恢复，最后把整个处理过程记录进知识库。

Step 6：自动化数据管道

手工拉数据、手工描控制图的做法在量产Fab里活不过两周，必须自动化。推荐的数据管道是：膜厚测量机台通过SECS-GEM把49点数据实时上报给EAP，EAP写入MES的测量数据库；每日凌晨由Python脚本从数据库拉取前一天全部测量数据，按腔体、按片计算均值、极差、U%和片内标准差，生成Xbar-R图、U%控制图、极差控制图，并自动执行Nelson规则判定；判定结果写入SPC结果表，异常项自动触发告警（企业微信、邮件），同时生成当日SPC日报推送给PE和值班工程师。整条管道跑下来每天只需要十几分钟，却把监控时效从"周报事后复盘"提升到"日报当天发现"。

脚本层面有几个值得注意的细节：第一，计算U%时均值分母要用片内全部49点的均值，不要用规格目标值，否则同一片晶圆会算出两个不同口径的U%；第二，分组键建议用"腔体号加工艺recipe加晶圆编号"的组合，防止不同recipe的数据混进同一个子组；第三，控制限的更新必须走审批流，不能脚本自动重算就自动上线，否则异常期间控制限会被异常数据撑宽，彻底失去报警能力。这些细节都是我们踩过坑之后沉淀下来的。

补充一个选型细节：如果同一个腔体同时跑多个recipe，而各recipe的目标厚度差异较大，直接把所有片均值画进同一张Xbar图会失真，因为均值水平不同会把控制限整体拉宽，掩盖真实波动。这种情况下要么按recipe分别建图，要么先做中心化处理，把每片实测值减去对应recipe的目标值，用"偏差值"建图。中心化处理在混合生产的多品种Fab里几乎是标配，它能让你用一张图看全所有recipe的稳定性，代价是图上的读数不再是实际厚度，解释时务必向操作员说明清楚，避免误读。

均匀性劣化向良率传导通常有三条路径：第一条是电性路径，厚度偏差改变器件的栅氧化层厚度和沟道尺寸，导致阈值电压漂移、饱和电流下降，直接拉低电性测试良率；第二条是图形化路径，膜厚不均造成光刻显影后的关键尺寸偏差，边缘区域尤其严重，进而影响套刻精度；第三条是后续工艺放大路径，不均匀的膜层经过CMP后产生碟形凹陷，在金属填充阶段形成空洞，最终在可靠性测试中暴露。理解这三条路径的意义在于：当均匀性控制图报警时，可以据此预判良率影响范围，把SPC报警从"质量事件"转化为"可以量化的风险提示"，让管理层和工艺团队对报警的重视程度有据可依。

报警分级建议按影响程度分为三级：三级为单点超限但U%仍在规格内，仅记录并安排当日复核；二级为U%超出规格上限但均值在控，立即通知PE并暂停该腔体放行新批次，执行OCAP排查；一级为均值与均匀性同时超限，或连续两个批次出现二级报警，立即停线并组织跨部门会诊。分级响应最大的好处是让有限的工程师资源优先处理高影响事件，避免"所有报警都紧急、所有报警都没人管"的窘境。每个级别的响应动作、负责人和完成时限都要写进OCAP表单，值班工程师按表单执行即可，不依赖个人经验。

四、总结避坑与进阶建议

4.1 常见错误

【错误1】只监控均值不看均匀性。这是最普遍的错误，均值控制图天生对离散度变化不敏感，均匀性失控可以长期潜伏。对策：均值图、极差图、U%图三图联动，缺一不可。

【错误2】测量点位漂移。不同工程师手动测量时点位坐标不一致，或者测量机台切换后没有做相关性验证，导致数据里混入测量系统差异。对策：点位坐标固化到测量程序里，机台切换必须做Gage R&R和相关性比对。

【错误3】分组口径混乱。有的按时间分、有的按recipe分、有的按腔体分，同一个控制图里混着不同来源的变异，报警失去意义。对策：全厂统一"腔体加recipe加晶圆编号"分组规范，并在SPC系统中强制校验。

【错误4】把规格限当控制限用。规格限是客户要求，控制限是过程行为，两者混用会导致要么过度干预、要么放任不管。对策：在控制图上用不同线型区分，规格限用虚线、控制限用实线，并在图例中明确标注。

【错误5】控制限长期不更新或乱更新。控制限应该基于至少25个子组（125片晶圆）的稳定数据建立，每季度评审一次；只有确认过程发生结构性变化（设备改造、新recipe上线）时才允许重算，且必须有审批记录。异常期间重算控制限是绝对禁止的。

4.2 进阶建议

第一，把均匀性指标纳入设备健康度评分。片内U%的长期趋势本身就是腔体状态的晴雨表，U%缓慢上升往往预示着喷淋头老化或卡盘退化，可以在PM计划中提前安排，把被动报警变成主动维护。第二，对重点机台做均匀性的EWMA二级监控：一级是日常U%控制图，二级是EWMA平滑曲线，专门捕捉亚阈值漂移，通常能比一级监控早两到三周发现趋势。第三，把均匀性数据与良率数据做关联分析，建立"边缘厚度偏差与边缘区域电性良率"的回归模型，用良率数据反过来校准均匀性规格限，让SPC的判据从工艺规格驱动升级为良率驱动。

第四，把测量数据接入MES做自动拦截。当U%控制图报警时，系统自动把对应批次标记为"待评审"，在人工确认前禁止放行到下一工序，把SPC从"事后分析工具"升级为"实时质量闸门"。这需要MES、EAP、SPC三套系统联动配置，实施成本不高，但效果立竿见影：报警不再依赖工程师盯屏发现，而是系统主动拦截、主动通知。这四步走完，均匀性监控就从"合规动作"变成了"赚钱动作"。

五、配图说明

图1：晶圆49点厚度分布图。边缘区域明显偏薄，中心与边缘厚度差接近40埃，片内U%达4.6%，超出3%的规格上限。

图2：均值控制图与均匀性控制图三图联动监控。上图为均值监控，下图为U%监控（示意），U%图对渐进式漂移更灵敏。

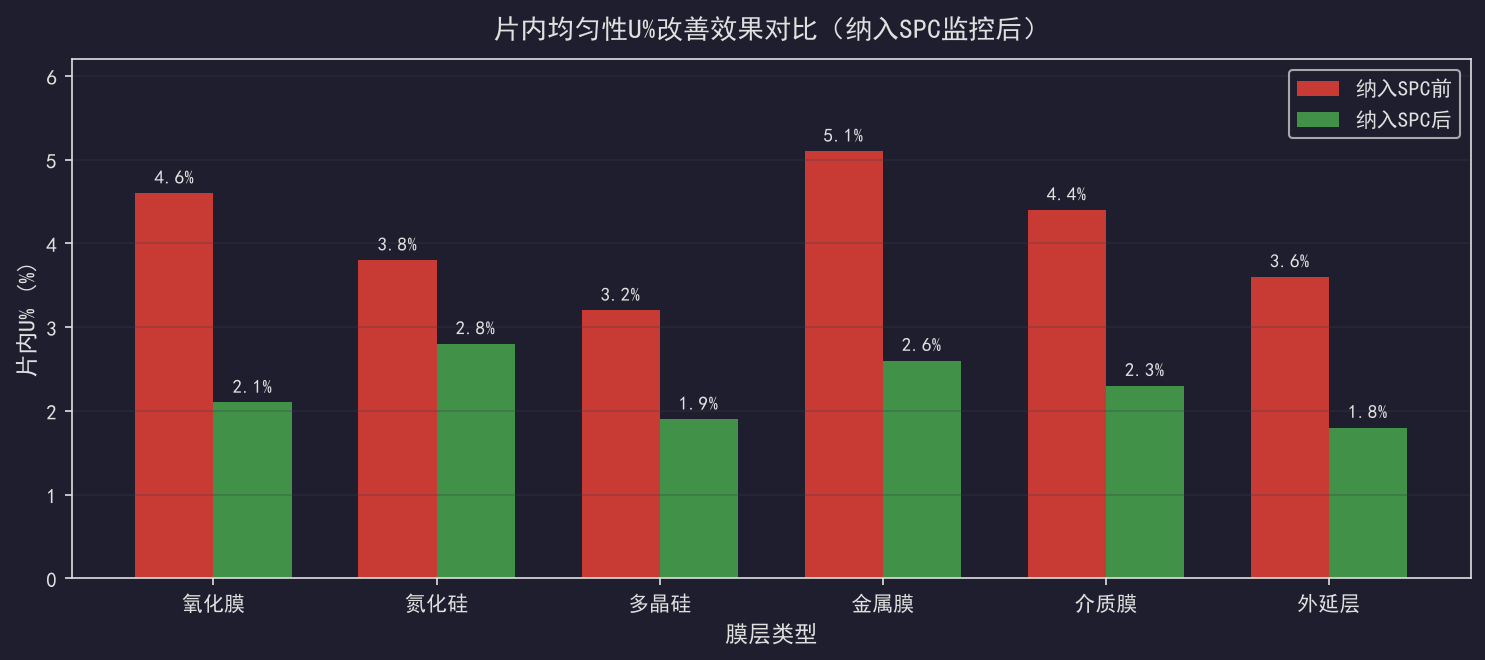

图3：各膜层片内U%改善效果对比。纳入SPC监控并完成设备调整后，各膜层均匀性显著改善。
