当前位置：首页 > 随笔复盘 > 正文内容

薄膜均匀性分析器：49点数据的解读

叶志辉5天前随笔复盘1

[公开] 薄膜均匀性分析器：49点数据的解读

【摘要】49点厚度数据每天都在测，但绝大多数工程师只看一个均匀性百分比就翻页了。本文把49点数据拆成均值、径向分量、方位角分量、边缘分量和随机残差五个部分，给出每个分量对应的设备根因、判定阈值和处理动作，并提供可直接运行的分解算法与图形化解读方法。

分类：设备工艺　|　发布日期：2026-08-19　|　阅读定位：薄膜工艺工程师 / 设备工程师 / 量测工程师

一、问题背景：一个百分比数字掩盖了太多信息

几乎所有薄膜工艺的日常监控，最终都会归结到一个数字：均匀性百分之一点八，或者百分之二点三。这个数字进SPC控制图，超限就报警，不超限就过。问题在于，同样是百分之二点三的均匀性，可能是中心厚边缘薄的碗形分布，可能是边缘环状偏厚，也可能是某个方位角上有一条明显的低洼带，这三种情况指向的设备根因完全不同，处理方式也完全不同，但在那个单一数字上它们长得一模一样。

我们厂里出过一次教训。某PECVD设备的氮化硅膜厚均匀性在两个月里一直在百分之一点九到二点二之间波动，都在规格内，SPC控制图上看不出任何异常。直到下游刻蚀工序反馈某一批晶圆的边缘刻蚀不足，回头调厚度原始数据才发现，这两个月里分布形态一直在缓慢地从中心厚变成边缘厚，径向分量的符号已经翻转了，但因为翻转过程中经过了一个近乎平坦的状态，总均匀性数字反而更好看，完全没有报警。

根本原因是，均匀性这个指标是一个标量，而49点数据是一个二维场。用标量去监控场，必然丢失方向信息。要解决这个问题，需要把二维场分解成几个有物理含义的分量，分别做监控。这个思路本身不新鲜，做光刻套刻的同事早就在用类似的分解方法，但在薄膜领域，很多工厂还停留在只看一个百分比的阶段。

本文要做的就是把这套分解方法讲清楚：49点数据具体怎么分解、每个分量对应什么设备根因、各分量的判定阈值怎么定、以及分解结果怎么转化成设备维护动作。方法本身不复杂，用numpy二十行代码就能实现，难的是把分量和根因的对应关系建立起来，这需要长期积累，本文会把我们积累的对照关系直接给出来。

二、49点量测方案本身的三个关键约定

2.1 点位排布：极坐标环形排布优于笛卡尔网格

49点的排布方式有两种主流方案。一种是笛卡尔网格，在晶圆上按方格取点，落在圆内的取够49个；另一种是极坐标环形排布，中心一个点，然后按半径分成若干环，每环等角度取点。做均匀性分解，必须用极坐标排布，因为分解的核心是把径向和方位角两个方向分开，笛卡尔网格上做这件事需要额外插值，会引入误差。

我们使用的标准排布是，中心一点，半径三十毫米环取八点，六十毫米环取十二点，九十毫米环取十六点，一百四十毫米环取十二点，合计四十九点。这个排布的特点是，外环点数多，因为外环周长大，需要更密的采样才能保证角度分辨率；一百四十毫米环距离晶圆边缘只有十毫米，专门用于捕捉边缘效应。角度起始位置必须与晶圆缺口对齐，否则不同片之间的方位角分量无法比较。

2.2 边缘排除距离：这是一个成本与信息的权衡

边缘排除距离决定了最外环的位置。排除三毫米，最外环可以做到一百四十七毫米，能捕捉到最真实的边缘行为；排除五毫米则只能到一百四十五毫米。差异看起来很小，但边缘区域的厚度梯度往往非常陡，两毫米的差别可能对应百分之三到五的厚度差异，直接影响均匀性数字的大小。

实践中的建议是，量测配方固定使用三毫米排除，但在数据分析时分别计算三毫米和五毫米两个口径的均匀性。三毫米口径用于工艺诊断，因为它信息更全；五毫米口径用于对外报告和SPC监控，因为它更稳定、与客户规范更接近。两个口径的差值本身也是一个有用的指标，差值突然变大说明边缘出现了新的异常。

2.3 均匀性口径：三种算法差一倍，必须在文档里写死

同一组数据，用不同均匀性定义算出来的数字可能差一倍以上。半极差定义是最大值减最小值再除以二倍均值，标准差定义是标准差除以均值，最大最小差定义是最大值减最小值再除以均值。对于典型的正态分布数据，半极差口径大约是标准差口径的一点五到二倍。跨部门沟通时如果不说明口径，很容易产生误解。

我们的规定是，设备验收和规格书统一用半极差口径，因为它对局部异常点更敏感，验收时更严格；日常SPC监控用标准差口径，因为它对单点噪声不敏感，控制图更稳定；工艺开发过程中的对比实验用标准差口径，同时报告最大最小差作为辅助信息。三个口径在数据系统里同时计算并存储，报表按场景取用。

三、五分量分解：算法与物理含义

分解的基本思想是，把每个测点的厚度看成若干项之和：全局均值、径向趋势项、方位角一阶项、边缘修正项，剩下的算作随机残差。用最小二乘法一次性求解各项系数即可。下面逐项说明。

3.1 均值分量：反映沉积速率与时间控制

均值就是49点的算术平均，它反映的是沉积速率乘以沉积时间。均值漂移的常见原因是靶材消耗、气体流量计漂移、腔体温度变化或射频功率标定偏差。均值分量的监控相对简单，直接进SPC控制图即可，绝大多数工厂已经在做。需要注意的是均值应该用面积加权而不是简单算术平均，因为外环点代表的面积更大，简单平均会低估外环的权重。

3.2 径向分量：最重要的诊断信息

径向分量用二次多项式拟合，即厚度对半径的关系写成常数项加一次项乘以半径加二次项乘以半径平方。二次项系数的符号和大小是核心诊断量。二次项为负表示中心厚边缘薄的碗形分布，通常对应气体从中心进气、边缘排空过快，或者喷淋头中心孔径偏大；二次项为正表示中心薄边缘厚的碟形分布，常见于边缘温度偏高或者边缘等离子体密度偏高。

一次项系数在物理上对应线性径向梯度，纯粹的线性梯度在轴对称系统里不太常见，如果一次项显著大于二次项，往往说明晶圆放置存在偏心，或者是量测时的对中出了问题，应该先怀疑量测而不是工艺。

3.3 方位角分量：直指硬件不对称

方位角分量用一阶正弦余弦项拟合，即厚度中包含一项振幅乘以余弦，角度减相位。振幅表示不对称的严重程度，相位表示不对称最严重的方向。这个分量是所有分量里指向性最强的：轴对称系统里本不该出现方位角依赖，一旦出现，几乎必然是硬件不对称造成的。

常见根因按出现频率排序是，喷淋头局部堵塞、晶圆托盘不水平、腔体排气口单侧偏置、加热器分区功率不均、以及腔体侧壁沉积物不均匀导致的局部反射差异。定位方法很直接：把相位角换算成腔体的物理方位，然后去看那个方位上有什么硬件。我们把腔体内部按十二点钟方向做了刻度标记，相位角一出来就能对应到具体位置，排查效率提升很明显。

3.4 边缘分量：单独处理，不要混进径向拟合

晶圆最外圈十五毫米范围内的厚度行为，与内部区域遵循的物理机制往往不同，这里有边缘环的遮挡效应、气流的边界层效应、以及静电吸盘边缘的温度跌落。用一条光滑的二次曲线去同时拟合内部和边缘，会导致两边都拟合不好。正确做法是把最外环单独拎出来，计算它相对于内部拟合曲线外推值的偏差，作为独立的边缘分量。

边缘分量的典型异常是边缘上翘或边缘塌陷。上翘通常与边缘环磨损或者边缘环与晶圆的间隙变大有关，塌陷则多见于静电吸盘边缘导热不良。这个分量对下游刻蚀和CMP的影响非常大，边缘良率损失里有相当一部分可以追溯到这里。

3.5 随机残差：量测系统能力的镜子

扣掉前面四个分量后剩下的就是残差。健康的残差应该是无结构的随机分布，标准差应该接近量测系统的重复性。如果残差标准差明显大于量测重复性，说明存在未被模型描述的空间结构，需要考虑加入更高阶项，或者存在局部缺陷比如颗粒污染导致的异常点。

这里有个实用技巧：把残差按测点位置画成散点图，如果看到明显的成团或者成条纹的结构，那大概率是真实的工艺现象；如果残差在某几个固定测点上总是偏大，那更可能是量测设备在那几个位置的定位精度有问题，应该去查量测机台。

四、图形化解读：从等高线到分量趋势

分解算法给出的是数字，但工程师做判断时最依赖的还是图形。下面两张图是我们日常使用的标准图形，一张看空间分布，一张看分量随时间的演变。

图1：49点数据插值后的厚度分布热力图。中心区域高出边缘约4%，右下方位存在额外低洼，最外圈跌落幅度超过二次曲线外推值，三种特征叠加。

图1是把49点数据插值成七乘七网格后的热力图，直观展示了一片典型的中心厚边缘薄分布。从图上可以读出三个信息：第一，中心区域比边缘高出约百分之四，属于典型碗形；第二，右下方位有一块相对更低的区域，说明存在方位角不对称；第三，最外圈的数值跌落幅度明显大于二次曲线的外推值，边缘分量为负。这三点在单一均匀性数字上完全看不出来。

实际使用时建议同时看两张热力图：一张是绝对厚度，一张是扣除均值和径向分量后的残差图。残差图上如果还有明显结构，说明模型描述不充分，这往往是新问题出现的第一个信号。我们要求工程师每天至少看一次残差图，这个习惯帮我们提前发现过三次喷淋头堵塞。

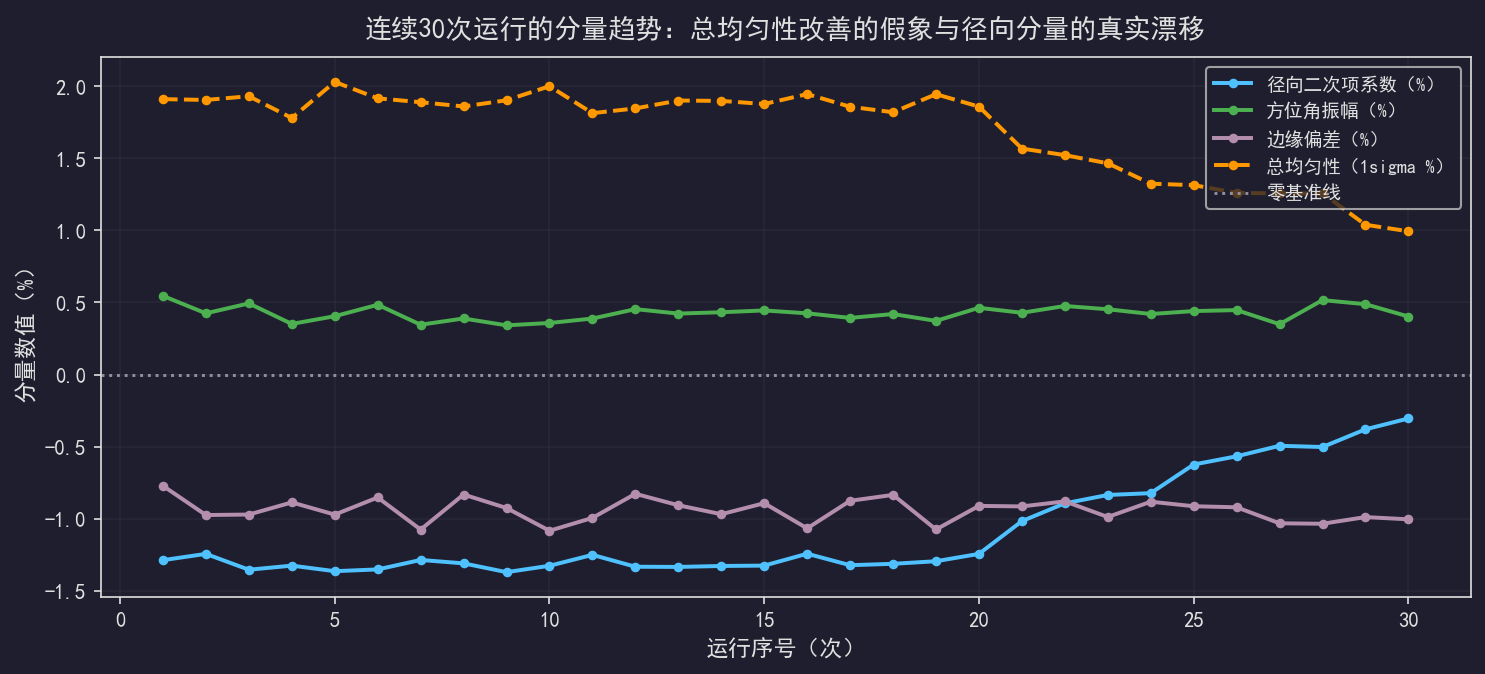

图2：四个分量在30次连续运行中的趋势。第18次之后径向二次项单调上行，而总均匀性数字反而变好，这是典型的形态漂移被标量指标掩盖的案例。

图2是四个分量在连续三十次运行中的趋势。这张图的价值在于，它把原本被一个均匀性数字压缩掉的信息重新展开了。可以清楚看到，径向二次项在第十八次运行之后开始单调增大，从负值往零靠近，而同期总均匀性数字反而从百分之二点一改善到百分之一点七。如果只看均匀性，会误以为工艺变好了，实际上是分布形态正在穿越平坦状态往反方向走，属于典型的漂移。

这正是我们在开篇提到的那次教训的图形化呈现。有了分量趋势图，这类问题在第二十次运行时就能被识别，而不是等到两个月后下游反馈。所以我们现在的SPC监控体系里，径向二次项、方位角振幅、边缘偏差这三个量都各自建了控制图，与总均匀性并列监控。

五、分量阈值与根因对照表

下面两张表是这套方法的核心资产。第一张给出各分量的判定阈值与对应处理动作，第二张给出典型分布形态与设备根因的对照关系，可以直接打印贴在设备旁边。

表1：五分量判定阈值与触发动作对照表（以典型氮化硅膜为例）

阈值为百分比形式，均以全片均值为分母。不同膜种和不同设备的阈值需要单独标定，标定方法是取该设备近半年的正常运行数据，把各分量的分布做出来，绿黄分界取百分之九十分位，黄红分界取百分之九十九分位。

表2：典型厚度分布形态与设备根因对照卡

使用方法是先跑分量分解拿到三个关键数字，再在本表中按数字大小匹配行，匹配到的行给出优先排查方向。经验上这张表能覆盖百分之八十以上的均匀性异常，剩余部分多为多因素叠加，需要做析因实验拆解。

六、避坑清单与适用边界

【坑一】拿不同点数的量测结果直接比较。四十九点和九点的均匀性数字没有可比性，点数越多捕捉到的极值越极端，半极差口径的均匀性数字自然越大。工程批常用四十九点，量产为了节拍常降到九点或十三点，两者的历史数据不能画在同一张控制图上。正确做法是建立点数换算系数，或者干脆分开建图。

【坑二】方位角分析时忘记对齐晶圆缺口。如果量测时晶圆的角向位置每片都不一样，那么方位角分量在多片之间做平均会互相抵消，本来存在的硬件不对称会被平均掉。必须确认量测机台的预对准功能正常，并且在数据中记录每片的缺口角度作为校验。

【坑三】把量测漂移当成工艺漂移。膜厚量测设备本身也会漂移，特别是椭偏仪的光源老化和反射率模型的适用性问题。建议每周用标准片做一次校验，把标准片的读数也画进控制图。我们遇到过一次持续三周的所谓工艺漂移，最后查出来是量测设备的参考片被划伤了。

【坑四】分量阈值直接抄别人的。不同设备型号、不同膜种、不同工艺条件下，各分量的正常波动范围差异很大。抄来的阈值要么太松永远不报警，要么太紧天天报警，最后的结果都是工程师不再看这个报警。阈值必须用自己设备的历史数据标定，并且每半年重新评估一次。

【坑五】只在异常时才做分解。分量分解的最大价值在于趋势监控，也就是在还没超规格的时候发现形态正在变化。如果只在超规格之后才拿来做诊断，那就退化成了一个事后分析工具，损失了它最大的一块价值。建议把分解做成自动化流程，每次量测完自动计算并写入数据库。

适用边界方面，本文方法适用于圆形晶圆上的连续薄膜厚度数据，包括CVD、PVD、ALD和氧化层。对于图形化之后的厚度量测、对于CMP之后的表面形貌数据，径向和方位角分解同样适用，但阈值需要重新标定。对于非轴对称的工艺，比如某些扫描式镀膜设备，方位角一阶分量可能天然存在，此时应该改用扫描方向坐标系做分解。

最后一点提醒，这套方法的落地难点不在算法，而在于让工程师改变看数据的习惯。从看一个数字到看四个分量趋势，需要工具支持和一段时间的适应期。我们的做法是先把分量图做进每日晨会的固定材料，强制大家每天看，两个月之后就自然形成习惯了。

七、配套资料与实战工具包

本文涉及的全部脚本、参数模板、判定表和检查清单已整理成实战工具包，拿回去改改路径和字段名就能在自己厂里跑起来，不需要从零写。

点击上方「VIP资源」下载区，免费获取以下配套资料（MES / SPC / EAP / 良率分析方向持续更新）：

49点数据五分量分解脚本（径向 / 方位角 / 边缘 / 倾斜 / 残差，含等高线绘制）

均匀性指标换算表（半极差 / 标准差百分比 / 最大最小差三口径互算）

薄膜厚度分布形态与设备根因对照卡（含12种典型图形）

边缘排除距离设定评估模板（3mm / 5mm / 按产品定制的取舍分析）

量测系统Gage R&R评估表（针对膜厚量测的专用版本）

资料包按「可直接运行」标准整理：脚本自带示例数据，模板自带填写说明，表单自带评审要点，避免下载回去还要再花两天做适配。

────────────────────────────────────────

本文首发于博客：半导体智能制造 | MES工程师实战笔记
