一、工艺背景:为什么热氧化是半导体制造的基石
热氧化(Thermal Oxidation)是半导体制造中历史最悠久、技术最成熟的工艺之一。自1950年代平面晶体管诞生以来,热氧化就是形成栅极氧化层(Gate Oxide)和器件隔离结构的核心工艺。尽管先进制程(14nm以下)已逐步用高K金属栅极(HKMG)替代传统的SiO2热氧化层,但在成熟制程(28nm及以上)、模拟芯片、功率器件和MEMS传感器领域,热氧化仍然是不可替代的关键工艺。
热氧化工艺的原理并不复杂:硅片在高温(900°C-1200°C)下与氧气发生化学反应,在硅表面生长一层二氧化硅(SiO2)薄膜。根据氧化气氛的不同,热氧化分为干氧氧化(Dry Oxygen Oxidation)和湿氧氧化(Wet Oxygen Oxidation)两种基本形式。此外还有介于两者之间的HPO(Hydrochloric Oxide,盐酸氧化)工艺。
二、技术原理:干氧vs湿氧的本质差异
【干氧氧化】顾名思义,干氧氧化使用纯净的氧气(O2)作为氧化气氛。氧气分子直接与硅表面反应:Si + O2 → SiO2。干氧氧化的特点是氧化速率相对较慢,但氧化层质量极高。Si-O键结合紧密,氧化层结构接近完美的非晶态,介电强度(Breakdown Field Strength)可达10-15 MV/cm,是所有氧化工艺中最高的。
干氧氧化生长的SiO2界面非常平整,界面态密度(Interface State Density,D_it)低,约10^10 cm^-2量级。这对于需要精确电学特性的器件(如MOSFET栅极氧化层、栅氧化层可靠性要求高的HCI/NBTI应用)至关重要。此外,干氧氧化层的掩蔽能力(对杂质扩散的阻挡能力)最强,是形成掺杂掩蔽层的首选工艺。
【湿氧氧化】湿氧氧化在氧化炉管中通入氧气的同时,通入高温水蒸气(H2O)。水分子与硅的反应比氧分子快得多:Si + 2H2O → SiO2 + 2H2。H2O扩散进氧化层的速度远快于O2,因此湿氧氧化的生长速率比干氧快5-10倍。以生长100nm SiO2为例,干氧需要约2-3小时,湿氧只需要20-40分钟,生产效率大幅提升。
但湿氧氧化的代价是氧化层质量:湿氧生长的SiO2中含有大量的氢(H)和硅氢键(Si-H),结构相对松散,介电强度约为7-10 MV/cm(低于干氧),界面态密度也略高,约10^10-10^11 cm^-2。湿氧氧化层通常不用于对电学性能要求高的栅极氧化层,而主要用于LOCOS场氧化、钝化层、隔离氧化等对质量要求相对较低但厚度要求较大的应用。
【HPO(盐酸氧化)】HPO是一种改良型湿氧工艺,在氧化气氛中加入少量的氯化氢(HCl)。HCl在高温下分解产生的氯离子(Cl-)能够"填补"氧化层中的晶格缺陷和杂质,提升氧化层的致密性和均匀性。HPO氧化层的质量介于干氧和湿氧之间,生长速率与湿氧相近,是综合性价比最高的工艺选项。
三、工艺参数对厚度与质量的影响
【温度效应】氧化温度是影响氧化速率最显著的因素。高温加速O2和H2O在SiO2中的扩散,从而加快氧化反应。根据Deal-Grove模型,氧化层厚度与时间的关系是抛物线型的:d^2 + Ad = B(t + τ),其中d是氧化层厚度,t是氧化时间,A、B是与温度相关的常数。温度每升高50°C,氧化速率约增加50%-100%。
在实际生产中,温度均匀性(炉管内不同位置硅片的温差)对批次内(within-batch)厚度均匀性影响极大。先进的氧化炉管采用多区加热(Multi-zone Heating)技术,通过独立控制各加热区的功率,将炉管内温度均匀性控制在±2°C以内,确保整炉硅片厚度均匀。
【气氛与流量效应】干氧和湿氧的氧分压(O2 partial pressure)直接影响氧化速率。干氧氧化通常在常压或低压(LPCVD)条件下进行;湿氧氧化中,水蒸气的分压越高,氧化速率越快,但过高的水汽可能导致硅片表面水渍,影响氧化层质量。
【晶向效应】硅单晶的晶向对氧化速率有显著影响。(100)晶向硅的氧化速率约为(111)晶向硅的1.4倍。这是因为(100)硅表面的悬挂键密度更高,氧化反应更易发生。这在实际生产中意味着:不同晶向的硅片,即使在同一炉次中氧化,厚度也会有系统性差异,需要分别建立工艺配方。

四、实战要点:工程师必须掌握的核心知识
【厚度监控与终点判断】氧化层厚度是氧化工艺最核心的输出指标。传统的终点判断方法是基于时间的预设氧化时间,但这种方法无法补偿炉管状态变化(如加热元件老化、气氛流量波动)导致的厚度偏差。先进Fab已全面引入椭圆偏振仪(Ellipsometry)或反射光谱仪的在线测量,实现实时厚度监控和动态终点判断。
【清洗与预处理】硅片进炉前的清洗(通常用HF-last RCA清洗)彻底去除自然氧化层和有机/金属污染物,是保证氧化层质量的前提条件。清洗不充分会导致氧化层缺陷密度增加、介电强度下降。清洗后到进炉的间隔时间(Air Exposure Time)也需要严格控制,通常要求在2小时以内。
【腔室维护与保养】氧化炉管属于高温工艺设备,石英配件(石英管、热电偶护套、支撑桨)长期在高温下工作,会发生晶体结构变化和钠离子污染累积,需要定期维护(通常每200-500炉次)。腔室维护后,必须用陪片(Monitor Wafer)做厚度验证,确认恢复到基线水平才能投入生产。
五、质量评估与常见问题
【氧化层质量评估指标】除了厚度均匀性(通常要求批内±2%,片内<3%),氧化层质量的核心评估指标还包括:介电强度(Breakdown Voltage,用J-test或TDDB测量)、界面态密度(D_it,用C-V测量)、氢含量(用FTIR测量)、缺陷密度(用击穿电压测试或HCI应力测试)。
【常见问题与根因】氧化层厚度偏薄:通常是氧化时间不足、温度偏低或气氛流量偏低所致,需检查热电偶校准和气体流量计。氧化层厚度偏厚:可能是温度偏高、氧化时间过长或气氛中混入杂质气体。氧化层击穿电压偏低:通常与氧化前的清洗质量有关,需检查HF-last清洗工艺和去离子水电阻率。
六、工程实操:速率模型、均匀性调节与质量验证
前面讲了干氧湿氧的原理差异,这一节落到工程师每天要面对的三件事:怎么算时间、怎么调均匀性、怎么验质量。
【用Deal-Grove模型估算氧化时间】Deal-Grove模型给出氧化层厚度x与时间t的关系:x²+A·x=B·(t+τ),其中B是抛物线速率常数(扩散控制),B/A是线性速率常数(表面反应控制),τ是初始氧化层的等效时间修正。工程上的实用记法是:薄氧化层阶段(小于约30nm)由线性项主导,厚度与时间近似成正比;厚氧化层阶段由抛物线项主导,厚度与时间的平方根成正比——这意味着想把氧化层从100nm加厚到200nm,所需时间不是翻一倍而是接近四倍。以(100)硅、1000℃为例,湿氧的线性速率常数比干氧高一个数量级以上,这也是场氧化(数百纳米)几乎全部采用湿氧、而栅氧化(几纳米到十几纳米)必须用干氧的根本原因。需要提醒的是,Deal-Grove模型在超薄氧化层区间(小于20nm的干氧)会明显低估实际生长速率,这段区间必须靠本厂的经验曲线,不能照搬模型。
【批内与片内均匀性的调节手段】立式炉一炉装载上百片晶圆,批内均匀性(batch-to-batch与within-batch)主要靠三件事调:一是多区加热的温度剖面,通常分为顶部、中上、中部、中下、底部五个区,通过设定各区的温度偏置(典型±1~3℃)来补偿气流带来的系统性梯度;二是气体注入方式,长注入管(injector)配合上下双向进气可以显著改善顶底差异;三是Dummy片配置,在装载区上下两端各放5-10片挡片,把边缘效应挡在产品片之外。片内均匀性(within-wafer)更多受气体流场和晶圆间距影响,加大晶圆间距(如从4.76mm加大到6.35mm)通常能改善片内均匀性,但代价是单炉产能下降。实际工程中,这三者的调节要按"先温度剖面、再气流、最后间距"的顺序,每次只动一个变量,并用9点或49点测量图确认改善方向。
【氧化后退火:便宜又有效的一步】湿氧生长的氧化层界面态密度偏高,通常在氧化结束后接一步惰性气氛退火(POA,Post-Oxidation Anneal),典型条件是N2或Ar气氛、900-1000℃、20-30分钟。退火的作用是让氧化层内部结构进一步致密化,同时让界面处的悬挂键重新排布,界面态密度可以下降半个到一个数量级。对栅氧还常追加一步含氢气氛的合金化退火(FGA,Forming Gas Anneal,通常是4%-10% H2/N2、400-450℃、30分钟),用氢原子钝化残余的界面悬挂键。这两步在成本上几乎可以忽略,但对器件的阈值电压稳定性和1/f噪声改善非常明显,是很多产线在良率爬坡期最先加入的"低成本高回报"步骤。
【质量验证的四项标准测试】氧化层质量不能只看厚度。标准的验证组合是:一是C-V测试(高频与准静态双扫),提取界面态密度Dit与固定电荷Qf,栅氧一般要求Dit低于10^11 cm^-2·eV^-1量级;二是I-V击穿测试,测介电强度,干氧栅氧的击穿场强通常要求在10 MV/cm以上,湿氧场氧的要求可放宽到7 MV/cm以上;三是TDDB(时间相关介质击穿)测试,在恒定电场应力下统计击穿电荷量Qbd与失效时间分布,用Weibull分布拟合并外推到十年寿命;四是缺陷检查,重点看氧化诱生层错(OISF)密度和表面haze。这四项中前两项应作为每批次的例行监控,后两项按周期(通常每周或每次炉管维护后)抽检。
【常见异常与快速排查顺序】厚度整体偏薄:先查热电偶校准和温度控制器的漂移,再查气体流量计(MFC)的零点与标定,最后查石英管老化导致的实际炉温偏差。厚度顶底差异变大:优先怀疑注入管堵塞或气流分布异常,其次是加热区偏置设置被误改。局部白雾或haze:通常是清洗残留或炉管内金属污染,需要做TXRF确认,并安排炉管的HCl清洗。批次间厚度波动突然增大:查装载量是否变化、是否更换过Dummy片、以及炉管是否临近PM周期。我们的经验是,把这套排查顺序做成一页纸贴在炉台旁边,新工程师定位问题的平均时间能从半天缩短到一小时以内。
【与SPC的衔接】热氧化的SPC监控项建议固定四个:厚度均值、批内标准差、片内均匀性(Range/Mean)、以及颗粒增量(PM前后对比)。其中批内标准差是最灵敏的先行指标——它通常在厚度均值出现漂移之前两到三周就开始缓慢上升,反映的是加热元件老化或石英件劣化。把批内标准差做成EWMA控制图(对缓慢漂移敏感),配合厚度均值的常规X-bar图,是我们在多个产线验证过的最有效组合。
【干湿氧混合工艺的实用价值】实际产线上很少有纯干氧或纯湿氧到底的做法,中厚度氧化层(约50-200纳米)普遍采用干-湿-干三段式工艺:先用短时间干氧生长一层致密的界面层,保证与硅的界面质量;中间用湿氧快速把厚度做上去,缩短总工时;最后再用一段干氧封顶,改善表面致密度和后续光刻胶的附着性。三段的时间配比要按目标厚度反推,常见的经验起点是干氧段各占总时间的百分之十到十五。这种做法在界面质量和产能之间取得了很好的平衡,代价是配方调试工作量增加,且三段之间的气氛切换过程必须严格控制,切换时的残留水汽会造成批次间厚度波动。
【成本与产能的现实考量】氧化炉是典型的批式设备,单炉装载量和工艺时长共同决定产能。以一炉100片、湿氧工艺2小时(含升降温共约5小时)计算,单台炉管日产能约400-500片;若同样厚度改用干氧,工艺时间可能拉长到8小时以上,日产能骤降到150片以下。因此在厚氧化层的场景下,选择干氧不仅是质量决策,更是产能和成本决策——多消耗的炉管小时数要折算成设备折旧和机会成本,纳入工艺选型的评估。这也是为什么隔离用的场氧化几乎不会有人坚持用干氧:质量上的边际改善远远抵不上产能损失。

五、配图说明

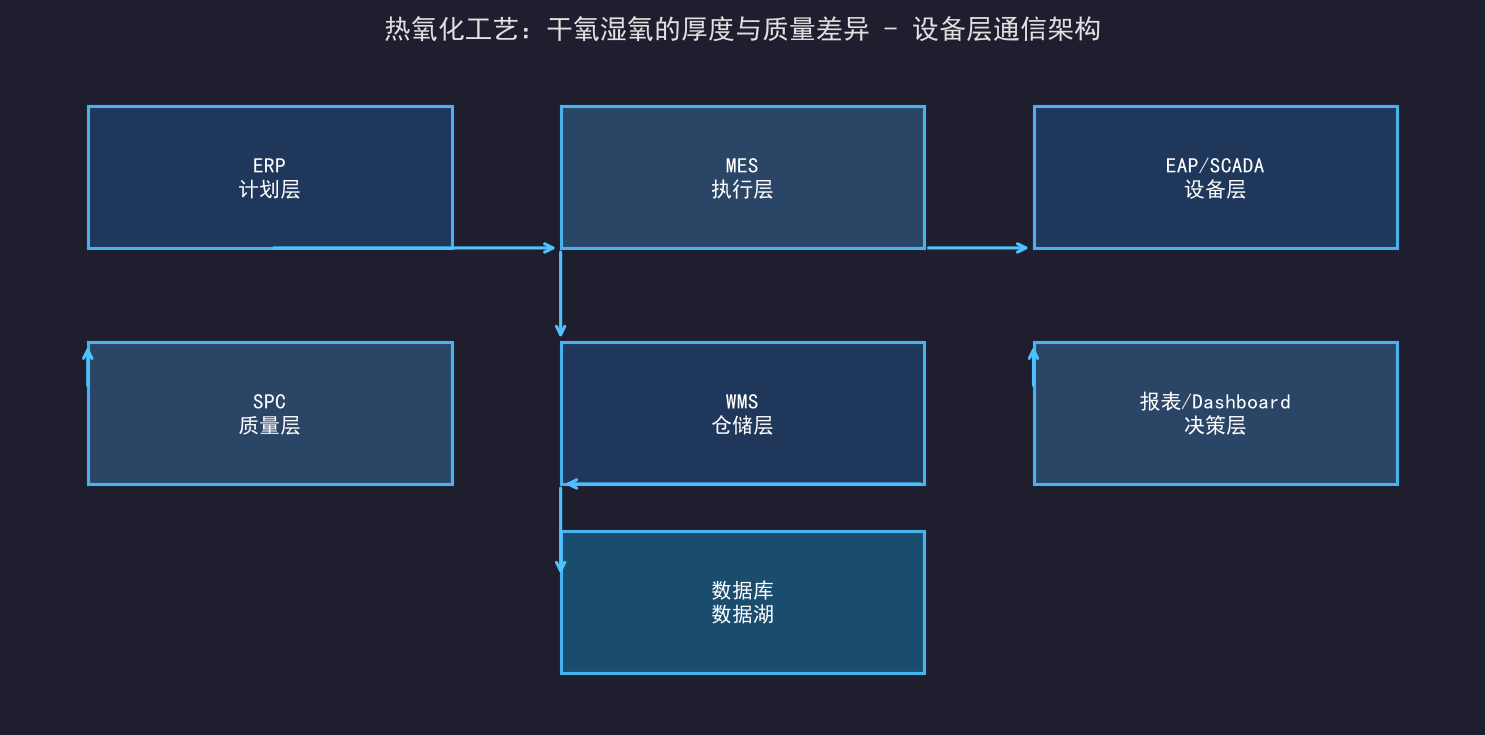

图1:数据分析/系统架构配图

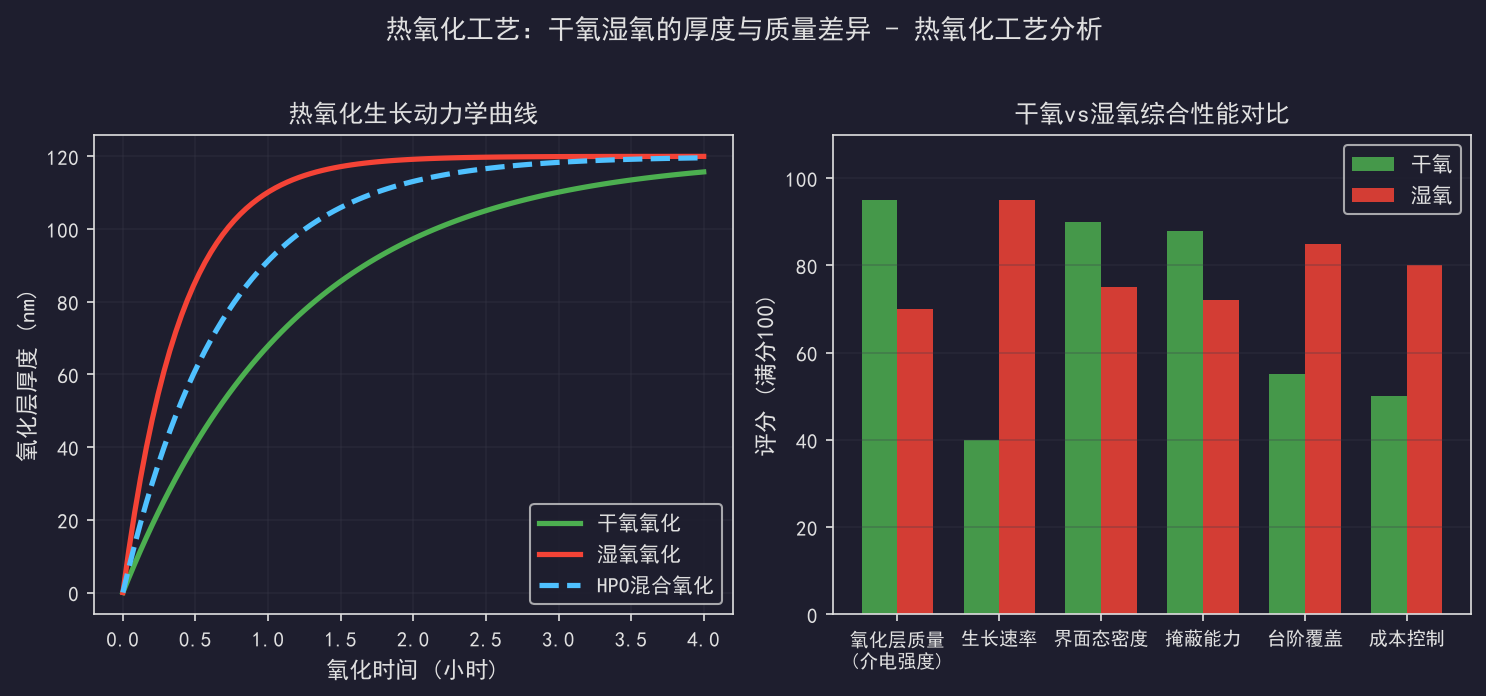

图2:效果对比/趋势分析配图
六、关键参数对照表
七、方案对比与选型建议
八、配套资料与实战工具
