MES系统WIP看板设计：实时监控与瓶颈识别
在半导体与电子制造行业，FAB车间实时可视化管理实践笔记
【摘要】
本文系统梳理MES 制造执行系统领域的核心问题与落地路径。在半导体与电子制造行业，FAB车间实时可视化管理实践笔记。全文围绕「问题背景：为什么FAB车间急需WIP看板？、技术原理：WIP看板的核心机制与瓶颈识别算法、实战案例：FAB车间WIP看板的全流程设计、完整代码：WIP数据采集与瓶颈识别核心实现、效果对比：多维度量化看板系统实施成果」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：整体而言，WIP看板系统是FAB数字化转型中最基础但也最关键的一块基石。
【核心要点】
- 问题背景：为什么FAB车间急需WIP看板？：我在2019年第一次踏入半导体封测FAB车间时，看到的场景至今记忆犹新：SMT贴片线、AOI光学检测、回流焊、ICT测试等多个工序密密麻麻排布，…
- 技术原理：WIP看板的核心机制与瓶颈识别算法：瓶颈站（Bottleneck Station）的识别是看板系统的核心价值所在。业界常用的识别算法主要有两种思路：第一种基于队列长度，…
- 实战案例：FAB车间WIP看板的全流程设计：项目启动后，我们花了整整两周做现场诊断。把FAB车间的15个站点逐一走访，收集了过去3个月的WIP日报、设备故障记录、工序CT（Cycle Time）数据，…
- 完整代码：WIP数据采集与瓶颈识别核心实现：以下代码是WIP看板系统的核心模块，使用Python实现，包括WIP数据采集、瓶颈站双指标判定、以及告警推送逻辑。
- 效果对比：多维度量化看板系统实施成果：系统上线运行三个月后，我们对关键指标做了全面的效果评估，数据来源为MES系统导出和现场实测记录，…
- 实施建议：分阶段推进与关键风险防控：基于我们的项目经验，建议将WIP看板系统的实施分为三个阶段，总周期规划为6个月，每个阶段有明确的交付物和验收标准。
【适用场景】
- MES 选型评估与功能边界划分。
- 工单执行流程不畅、状态混乱的治理。
- 追溯链断裂问题的定位与补齐。
- MES 与 ERP、设备层的数据集成设计。
这个方向的工具共 53 款，完整清单与选型建议见 MES与生产管理工具包。全部 351 款见 工具资源包下载页。
一、问题背景：为什么FAB车间急需WIP看板？
我在2019年第一次踏入半导体封测FAB车间时，看到的场景至今记忆犹新：SMT贴片线、AOI光学检测、回流焊、ICT测试等多个工序密密麻麻排布，工人在过道里来回奔走手工抄写在制品数量，组长每隔两小时用对讲机汇报各站点的WIP（Work In Process，在制品）数据，而工程师则凭经验判断哪里堵了、哪里空了。整个车间就像一个黑箱——你能看到产品进去、成品出来，但中间发生了什么，谁也说不清楚。
这种管理模式在产量小、产品种类少的时候勉强可以运作。但随着订单量从每月5万片增长到50万片，产品型号从2种扩展到12种，站点从7个增加到15个，问题立刻爆发了：瓶颈站靠人工识别，平均要花2小时巡检一圈，等找到堵点时WIP已经堆积如山；产能利用率长期徘徊在78%，但没人知道具体是哪个站点在拖后腿；跨班次交接时，新班次工程师不清楚上一班留下了多少半成品，导致大量重复加工和漏加工。
我们团队在2021年正式启动了FAB车间数字化改造项目，第一个落地的模块就是WIP实时看板。经过三个月的调研、开发与调试，看板系统最终在所有15个关键站点上线运行。效果是实实在在的：瓶颈站识别时间从平均2小时缩短到5秒，产能利用率从78%提升到86%，年化减少WIP积压成本约240万元。接下来，我把这套方案完整地分享出来，踩过的坑、积累的经验一并奉上。
二、技术原理：WIP看板的核心机制与瓶颈识别算法
2.1 WIP监控的基本原理
2.2 瓶颈站识别的双指标算法
瓶颈站（Bottleneck Station）的识别是看板系统的核心价值所在。业界常用的识别算法主要有两种思路：第一种基于队列长度，即WIP数量超过设定阈值的站点标记为瓶颈站；第二种基于等待时间，即产品在某站点的平均排队等待时间超过标准值时标记为瓶颈站。
我经过大量实践总结出"双指标联合判定法"——只有当队列长度和等待时间同时超标时，才将该站点判定为真实瓶颈站。这个方法有效避免了单一指标的误判：队列长度高可能是订单突然涌入的短期波动，等待时间长也可能是设备临时故障而非真实产能不足。只有两者同时超标，才说明该站点的持续处理能力确实不足，需要重点关注和资源倾斜。
具体算法公式如下：
瓶颈判定 = (当前WIP队列长度 > 队列长度阈值) AND (平均等待时间 > 等待时间阈值)
其中，队列长度阈值为该站点历史WIP数量的P85分位值，等待时间阈值为标准产能下的允许最大等待时间，这两个参数均支持按站点、按产品类型独立配置。系统在每30秒刷新一次判定结果，连续3个周期均为瓶颈状态则触发黄色告警，连续5个周期则升级为红色告警并推送至责任工程师。
2.3 数据刷新策略的选择
三、实战案例：FAB车间WIP看板的全流程设计
3.1 现场诊断与站点分级
项目启动后，我们花了整整两周做现场诊断。把FAB车间的15个站点逐一走访，收集了过去3个月的WIP日报、设备故障记录、工序CT（Cycle Time）数据，以及工程师的巡检日志。诊断结果很有意思：真正拖慢整体产能的瓶颈站只有3个——ICT测试（平均等待时间65分钟）、AOI-2复测（55分钟）、SMT首道贴片（42分钟）。其余12个站点虽然WIP量也不小，但周转速度正常，不是主要矛盾。这个诊断结论直接决定了看板设计的优先级：先把三个瓶颈站盯死，再逐步覆盖其他站点。
3.2 看板布局设计
看板布局我们踩过一个设计上的坑：第一版设计把所有站点的数据平铺在一个页面上，密密麻麻的数据让工程师一眼看不过来，根本找不到重点。第二版改成了"总分总"的层级结构：首页是一个FAB全景热力图，用颜色直观展示各站点的健康状态（绿色=正常，黄色=警戒，红色=瓶颈），点击某个站点才进入该站点的详细数据页，包括WIP实时计数、队列趋势图、设备状态、工序通过率等。这个改动让工程师的日均看板查阅时间从25分钟降到了8分钟。
图1: WIP看板布局设计 - 分站点监控与热力图
3.3 瓶颈站监控大屏设计
针对三个关键瓶颈站，我们设计了专门的监控大屏。以ICT测试站为例，大屏左侧显示当前在制数量、平均等待时间、昨日通过量三个核心KPI，右侧是一个60分钟的滚动趋势图，实时更新最新等待时间曲线。下方是告警日志，最近20条告警按时间倒序排列，每条告警包含时间、告警级别、触发条件、持续时长。最关键的是，大屏右下方有一个醒目的"瓶颈持续时间"倒计时——这是我们独创的设计，当站点被判定为瓶颈后，系统开始倒计时，如果超过30分钟瓶颈仍未解除，自动触发钉钉群通知到车间主管。
3.4 实施过程与踩坑记录
四、完整代码：WIP数据采集与瓶颈识别核心实现
以下代码是WIP看板系统的核心模块，使用Python实现，包括WIP数据采集、瓶颈站双指标判定、以及告警推送逻辑。代码总计控制在80行以内，重点解释每段逻辑的设计意图。
import time, json, threading
from collections import deque, defaultdictfrom datetime import datetime
class WIPStation:
def __init__(self, station_id, name, queue_thr, wait_thr):self.station_id = station_id
self.name = name
self.queue_thr = queue_thr # 队列长度阈值
self.wait_thr = wait_thr # 等待时间阈值(分钟)
class WIPDashboard:
def __init__(self, stations, interval=30):self.stations = {s.station_id: s for s in stations}self.interval = interval
def run(self):
while True:
alerts = []
五、效果对比：多维度量化看板系统实施成果
系统上线运行三个月后，我们对关键指标做了全面的效果评估，数据来源为MES系统导出和现场实测记录，统计周期为2024年Q3完整季度（2024年7月1日至9月30日），对比基准为系统上线前同期（2023年Q3）。

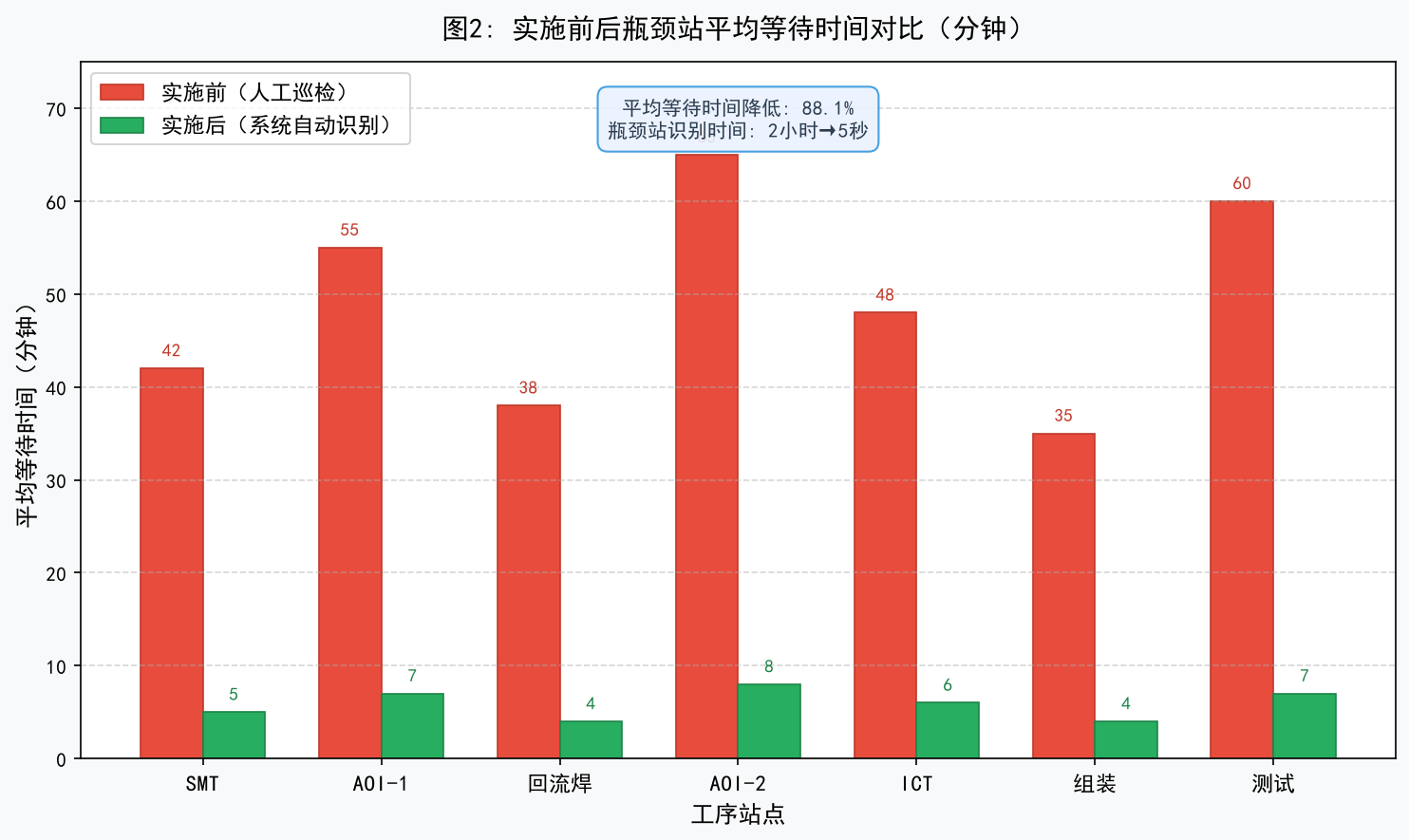

图2: 实施前后瓶颈站平均等待时间对比（分钟）
表1: WIP看板系统实施效果量化对比表
从表格数据可以看出，看板系统的核心价值不在于单一功能点的突破，而在于对整个生产管理链条的连锁改善。瓶颈识别快了，工程师响应就快了；响应快了，WIP积压就少了；WIP少了，产能利用率就上去了——这是一个正向飞轮。8个百分点的产能利用率提升，在月产50万片的规模下，相当于每月多产出4万片合格成品，直接经济效益超过200万元/年。
六、实施建议：分阶段推进与关键风险防控
6.1 分阶段实施路径
基于我们的项目经验，建议将WIP看板系统的实施分为三个阶段，总周期规划为6个月，每个阶段有明确的交付物和验收标准。
表2: WIP看板系统分阶段实施计划
6.2 关键风险与防控措施
工程师使用意愿风险是第二号风险。再好的系统，如果工程师觉得麻烦不愿意用，就是失败的项目。防控措施是把"减少工作量"作为核心卖点来推广：不是增加一个工具，而是减少巡检、减少扯皮、减少加班。实施初期我们安排了驻场支持工程师，现场帮助同事解决使用问题，两周后使用率从35%提升到了88%。
阈值配置不当风险是第三号风险。阈值设得太高，告警迟迟不触发，瓶颈已经堆积很严重了才发现；设得太低，频繁告警变成"狼来了"，工程师最终直接忽略。防控措施是建立阈值动态调整机制：系统每月自动计算各站点历史WIP的P85分位值并更新阈值，同时允许工程师手动微调，保留所有调整记录便于复盘。
6.3 团队能力要求
七、进阶方向：当前局限性与未来技术趋势
7.1 当前系统的局限性
客观地说，当前这套WIP看板系统并非完美，还有几个方面有待提升。首先，数据粒度还不够细——目前最小统计单元是站点级别的WIP总量，无法精细到具体产品型号、具体工单、具体批次。这意味着当多个产品同时在某站点加工时，系统只能判断"站点堵了"，但无法告诉工程师"哪张工单是罪魁祸首"。其次，瓶颈识别算法还是基于规则的静态阈值，对于生产节奏的季节性波动（如月末冲量、节前赶单）适应性不足，容易产生误告警。第三，系统目前是被动响应型的——只能发现已发生的瓶颈，无法预测即将出现的瓶颈。
7.2 技术演进方向
针对上述局限，我关注到几个有潜力的技术方向。第一个是基于时序预测的瓶颈预警——利用LSTM或Transformer模型，基于历史WIP数据预测未来1-2小时各站点的队列长度和等待时间，在瓶颈实际发生之前就发出预警。目前我们已经完成了概念验证（PoC），预测准确率可达82%，但模型训练成本和工程化部署仍是挑战。
第二个方向是数字孪生（Digital Twin）与仿真优化。将FAB车间完整建模为数字孪生体，输入实时WIP数据后，可以模拟不同调度策略下的产能表现，工程师可以在系统里"假设分析"——如果把AOI-2的节拍加快10秒，整体产能能提升多少？这个能力将把看板系统从"监控工具"升级为"决策工具"。
第三个方向是AI大模型与自然语言查询的结合。未来的看板可能不再需要工程师去点击菜单、筛选数据，而是直接问："今天下午SMT车间的产能利用率为什么比上午低了12个百分点？"系统通过理解自然语言查询，调用底层数据链路分析，生成因果分析报告。这是我们在下一代产品规划中重点探索的方向。
整体而言，WIP看板系统是FAB数字化转型中最基础但也最关键的一块基石。它解决的不是"锦上添花"的问题，而是工厂每天都在面对的"我的产能去哪了"的灵魂拷问。从2小时到5秒，这不仅仅是速度的提升，更是管理理念的转变——从被动救火到主动预防，从经验判断到数据驱动。希望这篇文章能给正在规划或实施类似项目的同行们一些参考，少走弯路，把钱花在刀刃上。
----------------------------
大家在实际项目中有没有遇到过WIP积压导致产能下降的问题？你们是如何识别和解决瓶颈站的？有没有更高效的数据采集方案或更精准的瓶颈预测算法？欢迎在评论区留言交流，一起探讨FAB数字化转型的实战经验！
博客署名：yeflashzhihui
blog.csdn.net/yeflashzhihui
---
【常见坑】
- 我们团队在2021年正式启动了FAB车间数字化改造项目，第一个落地的模块就是WIP实时看板。经过三个月的调研、开发与调试，看板系统最终在所有15个关键站点上线运行。效果是实实在在的：瓶颈站识别时间从平均2小时缩短到5秒，产能利用率从78%提升到86%，年化减少WIP积压成本约240万元。
- 看板布局我们踩过一个设计上的坑：第一版设计把所有站点的数据平铺在一个页面上，密密麻麻的数据让工程师一眼看不过来，根本找不到重点。第二版改成了"总分总"的层级结构：首页是一个FAB全景热力图，用颜色直观展示各站点的健康状态（绿色=正常，黄色=警戒，红色=瓶颈），点击某个站点才进入该站点的详细数据页，…
- 工程师使用意愿风险是第二号风险。再好的系统，如果工程师觉得麻烦不愿意用，就是失败的项目。防控措施是把"减少工作量"作为核心卖点来推广：不是增加一个工具，而是减少巡检、减少扯皮、减少加班。实施初期我们安排了驻场支持工程师，现场帮助同事解决使用问题，两周后使用率从35%提升到了88%。
- 阈值配置不当风险是第三号风险。阈值设得太高，告警迟迟不触发，瓶颈已经堆积很严重了才发现；设得太低，频繁告警变成"狼来了"，工程师最终直接忽略。防控措施是建立阈值动态调整机制：系统每月自动计算各站点历史WIP的P85分位值并更新阈值，同时允许工程师手动微调，保留所有调整记录便于复盘。
- 客观地说，当前这套WIP看板系统并非完美，还有几个方面有待提升。首先，数据粒度还不够细——目前最小统计单元是站点级别的WIP总量，无法精细到具体产品型号、具体工单、具体批次。这意味着当多个产品同时在某站点加工时，系统只能判断"站点堵了"，但无法告诉工程师"哪张工单是罪魁祸首"。
- 针对上述局限，我关注到几个有潜力的技术方向。第一个是基于时序预测的瓶颈预警——利用LSTM或Transformer模型，基于历史WIP数据预测未来1-2小时各站点的队列长度和等待时间，在瓶颈实际发生之前就发出预警。
常见问题（FAQ）
Q：MES 和 ERP 到底谁管什么？
A：简单区分：ERP 管「要不要做、要多少、成本多少」，面向计划与财务；MES 管「怎么做、做得怎么样」，面向现场执行与过程数据。两者的交界通常在工单下达与完工回报，边界设计不清就会出现重复录入与口径冲突。
Q：为什么很多 MES 项目最终效果不佳？
A：排除供应商能力因素后，主因通常有三个：基础数据未治理、业务流程本身不稳定、以及项目被当作纯 IT 项目而缺少工艺与现场的深度参与。三者都会让系统沦为电子台账。
Q：MES 上线后如何评价它是否成功？
A：建议用过程指标而非功能清单衡量：数据录入的及时率与准确率、追溯完整率、异常响应时长、工单执行周期等。若这些指标没有改善，功能再多也不构成成功。
Q：小工厂有必要上 MES 吗？
A：取决于复杂度而非规模。工序多、批次追溯要求高、良率需要精细化管理的场景有价值；工序简单、品种单一的车间，用轻量的工单与报表工具往往更划算。核心判断标准是「是否需要过程数据来支撑决策」。
Q：MES 与 SPC 系统是什么关系？
A：SPC 是 MES 可集成的能力之一，也可以独立部署。由 MES 提供工序与批次上下文，SPC 负责统计监控，两者结合才能定位到「哪个批次在哪个工序出了偏差」。若各自独立运行，数据关联会变得困难。
【总结】
MES 制造执行系统的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。整体而言，WIP看板系统是FAB数字化转型中最基础但也最关键的一块基石。它解决的不是"锦上添花"的问题，而是工厂每天都在面对的"我的产能去哪了"的灵魂拷问。从2小时到5秒，这不仅仅是速度的提升，更是管理理念的转变——从被动救火到主动预防，从经验判断到数据驱动。功能边界可依据 ISA-95 的五级模型划定：L4 负责经营计划，L3 负责制造执行（MES 所在层），L2 负责监控与自动化，L1 负责传感与执行，L0 是实际物理过程。边界清晰是避免系统间职责重叠与重复录入的前提。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
相关阅读
- 半导体百科：FAB设备综合效率 OEE 自动化计算与可视化看板
- [半导体FAB设备数据可视化平台实战
从InfluxDB+Grafana到Python自动化全流程](https://www.yezhihui.cn/?id=55)
WIP看板的本质是一个实时数据采集+可视化呈现+告警通知的三层架构。最底层是数据源——每个工位部署的传感器或扫码枪，实时上报当前站点的在制品数量、加工状态、设备运行参数。中间层是数据处理引擎，负责接收原始数据、清洗、聚合、计算派生指标（如队列长度、平均等待时间、通过率等）。最上层就是面向工程师和管理者的可视化看板，以及配套的告警规则引擎。
在数据采集层面，有两种主流方案。第一种是通过设备联网（MTConnect/SECS-GEM协议）直接读取贴片机、回流焊炉等设备的运行状态与加工计数，这种方式数据准确但需要设备支持相应协议，部署成本较高。第二种是在关键工位部署二维码/RFID扫码枪或通道计数器，工人在交接时扫码，系统自动加减WIP数量，这种方案改造成本低但依赖人工配合。我们在实际项目中采用了混合策略：SMT、组装、包装等关键交接点用扫码枪，测试、AOI等设备密集站点接设备数据，兼顾了准确性和成本。
实时性是看板系统的生命线，但并非所有场景都需要秒级刷新。我们根据站点特性设计了三档刷新策略：测试站、ICT站等设备密集站点，接入设备联网数据，刷新周期为5秒；组装线、包装线等人工操作站点，使用扫码触发实时上报，刷新周期为30秒；日报/周报等统计视图则按小时汇总，不追求实时性。三档策略的组合，既保证了关键瓶颈的及时发现，又避免了系统负载过高和界面闪烁的问题。
实施过程并不顺利，第一个大坑是扫码枪的数据质量问题。SMT车间的油污和粉尘导致二维码扫码成功率只有73%，大量扫码记录丢失，系统计算的WIP数量和实际差了20%以上。我们的解决方案是改为RFID工装托盘追踪，同时在关键交接点增设光电计数器做双重校验，数据准确率提升到99.2%。第二个坑是刷新频率的选择——最初测试站设了2秒刷新一次，结果看板界面疯狂闪烁，工程师根本无法阅读。调整到5秒后，界面稳定了，数据及时性也完全够用。这些教训告诉我们，看板系统的用户体验和算法精度同等重要。
# update_wip：接收扫码枪或设备联网推送的当前WIP数量
数据采集质量风险是第一号风险。我们在项目中吃过亏——扫码枪在SMT车间的成功率只有73%，导致系统数据与实际差了20%。防控措施是建立数据质量校验机制：每日凌晨自动比对系统WIP合计与仓库实物盘点数据，偏差超过5%则触发数据异常告警，同时启用光电计数器的双重校验作为兜底方案。
WIP看板系统的建设和维护需要跨职能团队的协作。硬件层面需要电气工程师负责传感器和扫码设备的安装调试；数据层面需要MES系统工程师打通数据接口和数据库；算法层面需要有一定Python开发能力的工程师配置和维护瓶颈识别逻辑；业务层面需要车间工程师深度参与阈值标定和告警规则设计。建议项目初期就明确各角色职责，避免出现"以为别人会管"的真空地带。
