一、摘要
半导体清洗工艺是芯片制造过程中最频繁、最关键的步骤之一,直接影响芯片良率和可靠性。本文系统介绍湿法清洗(RCA清洗、稀释化学品清洗)和干法清洗(O₃灰化、等离子体清洗、UV/O₃清洗、溅射清洗)的原理与工艺参数,分析清洗后的颗粒残留控制方法,并深入探讨清洗效果与芯片良率之间的量化关系,为工艺工程师提供实用的清洗工艺优化指南。
关键词:RCA清洗、湿法清洗、干法清洗、颗粒残留、臭氧清洗、等离子体清洗、良率优化、半导体制造
二、背景介绍
在半导体制造流程中,清洗工艺约占全部工艺步骤的30-40%。每片晶圆在制造过程中需要经过多达100次以上的清洗步骤。随着工艺节点缩小,芯片对表面污染(颗粒、金属离子、有机残留)的容忍度急剧下降。在3nm节点,即使直径5nm的颗粒也可能导致器件失效。
清洗工艺的核心目标是将晶圆表面的污染物降至最低水平:颗粒残留<10颗/cm²(≥0.1μm)、金属污染<1×10¹⁰ atoms/cm²、表面接触角<5°(亲水性)。达不到这些指标,后续工艺(如外延生长、薄膜沉积)将受到严重影响,最终导致良率损失。
三、湿法清洗原理
湿法清洗是利用化学溶液与晶圆表面污染物发生化学反应,从而实现污染物去除的清洗方法。以下是最常用的湿法清洗工艺:
- RCA清洗(标准清洗):由HP RCA公司于1965年提出,至今仍是半导体行业最广泛使用的清洗流程。RCA清洗包括两个核心步骤:
• SC-1(Standard Clean 1):NH₄OH:H₂O₂:H₂O = 1:1:5(体积比),60-80°C。主要去除有机污染物和部分颗粒。NH₄OH提供碱性环境,H₂O₂氧化有机物,形成可溶性产物。
• SC-2(Standard Clean 2):HCl:H₂O₂:H₂O = 1:1:6,60-80°C。主要去除金属离子污染。HCl与金属离子形成可溶性氯化物,H₂O₂氧化表面形成钝化层,防止金属再吸附。
- 稀释化学品清洗:为减少化学品消耗和环境负担,现代产线广泛使用稀释版本的RCA清洗液。例如, dilute SC-1(1:1:50)在保持清洗效果的同时,将化学品消耗降低80%以上。稀释HF(DHF)则用于去除自然氧化层(native oxide),为后续工艺提供洁净的硅表面。
- 臭氧水清洗:O₃溶于水形成强氧化性环境,可有效去除有机污染物。与SC-1相比,臭氧水清洗无需加热(常温即可),且臭氧分解产物为氧气,无化学残留,是一种绿色环保的清洗方案。臭氧水浓度通常控制在10-20 mg/L。
四、干法清洗原理
干法清洗是指不使用液体化学品的清洗方法,主要通过气相化学反应或物理作用去除污染物。干法清洗的优势在于无液体残留、适用于敏感结构(如FinFET的Fin结构)、可减少水痕(water mark)缺陷。
【O₃灰化(Ozone Ashing)】
原理:利用臭氧的强氧化性,在200-400°C温度下将有机污染物氧化为CO₂和H₂O。适用于光刻胶残留去除。
典型工艺参数:200-400°C, O₃流量5-20 slm
【等离子体清洗(Plasma Cleaning)】
原理:利用等离子体中的活性自由基(O、F)与污染物反应。可同时去除有机和无机污染物。
典型工艺参数:O₂/N₂/H₂等离子体,功率500-2000W
【UV/O₃清洗(UV Ozone Cleaning)】
原理:利用185nm紫外线照射产生臭氧,同时254nm紫外线促进光催化氧化反应。常温操作,无热损伤。
典型工艺参数:UV波长185/254nm,时间5-30min
【溅射清洗(Sputter Cleaning)】
原理:利用惰性气体离子(Ar⁺)轰击晶圆表面,通过物理溅射作用去除表面污染物和原生氧化层。
典型工艺参数:Ar气压强1-10 mTorr,偏压-100~-500V
干法清洗特别适用于先进封装(如3D IC、Chiplet)中的TSV(Through Silicon Via)清洗,以及FEOL(前道工序)中高深宽比结构的清洗。在这些场景下,湿法清洗液的表面张力阻碍其有效进入深孔/深沟槽,而干法清洗的气相反应物质可以均匀覆盖整个表面。
五、颗粒残留控制
清洗后的颗粒残留控制是一个系统工程,涉及清洗工艺本身、超纯水(DI Water)质量、干燥工艺、环境洁净度等多个方面。以下是关键控制措施:
- 超纯水质量控制:超纯水电阻率需≥18.2 MΩ·cm,TOC(总有机碳)<1 ppb,颗粒(≥0.05μm)<1颗/mL。超纯水系统需定期Sanitization(消毒),防止微生物滋生。
- 干燥工艺优化:旋转干燥(Spin Dry)是最常用的方法,但易产生水痕。建议采用Marangoni干燥(利用表面张力梯度)或IPA(异丙醇)蒸汽干燥,可将水痕缺陷降低90%以上。
- 过滤系统:所有清洗液、超纯水需经过0.05μm级过滤器过滤。过滤器需定期更换(通常每两周),并记录更换时间和压差。
- 环境控制:清洗设备所在区域需达到ISO Class 3(原Class 1)洁净度。操作人员需穿戴全套无尘服,并通过风淋室(Air Shower)后方可进入。
- 在线监测:在清洗腔室出口安装颗粒监测传感器(如激光粒子计数器),实时监测清洗效果。一旦颗粒数超标,系统自动报警并停止后续工艺。
六、清洗效果与良率关联分析

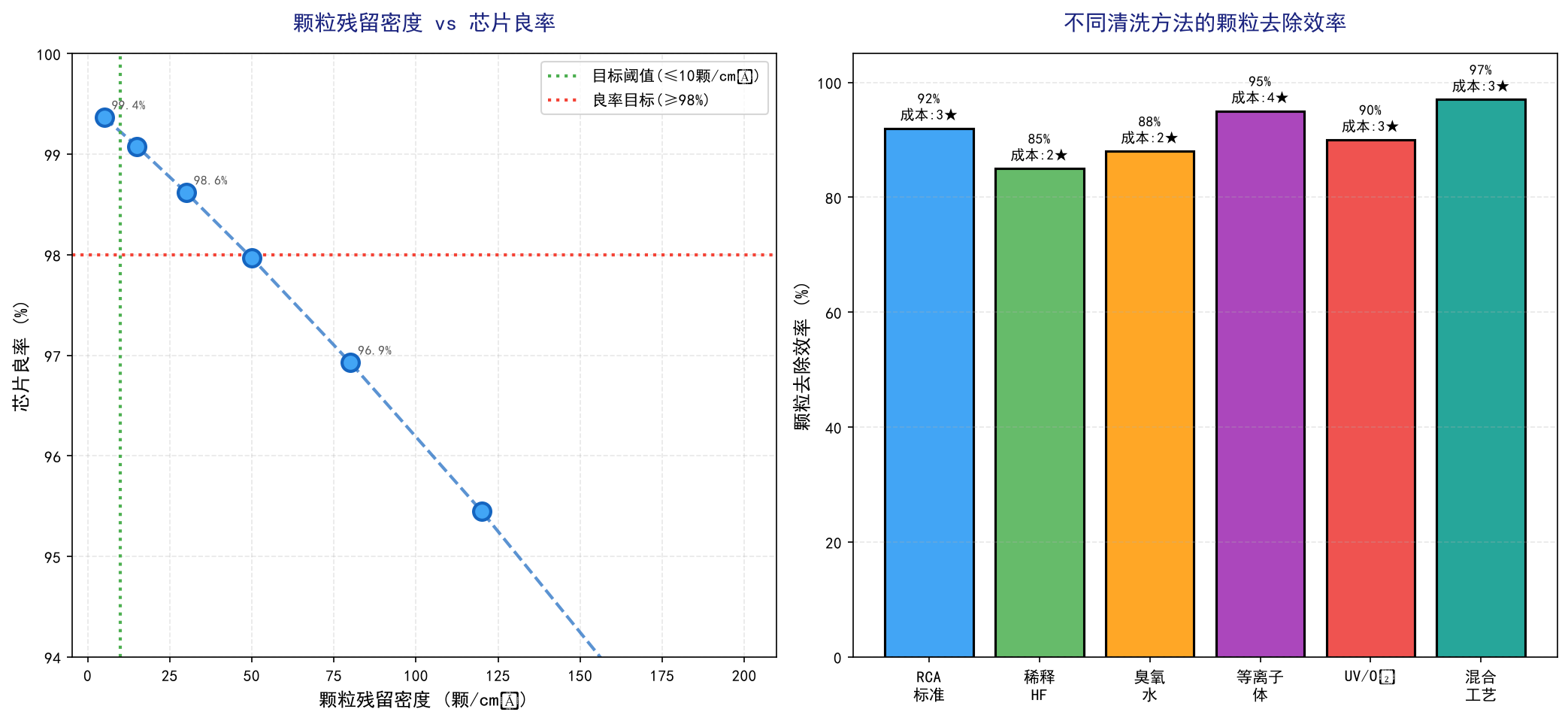

上图左展示了颗粒残留密度与芯片良率之间的量化关系。从图中可以清晰看出:
• 当颗粒残留密度从5颗/cm²增加到200颗/cm²时,良率从99.3%下降至94.8%,降幅达4.5个百分点。对于月产10万片的12英寸晶圆厂,这意味着每月损失约4500片晶圆,经济损失高达数千万美元。
• 颗粒残留密度在10颗/cm²以下时,良率下降趋缓,接近98%的目标值。这解释了为什么行业标准将10颗/cm²设为清洗效果的关键阈值。
• 绿色虚线标注的目标阈值(≤10颗/cm²)和红色虚线标注的良率目标(≥98%)的交点,即为清洗工艺需要达到的最小规格。
上图右对比了不同清洗方法的颗粒去除效率。混合工艺(如RCA + Plasma组合清洗)去除效率最高(97%),但成本也较高(3[星])。对于不同产品层次,可选择不同的清洗方案:高端逻辑芯片(如CPU、GPU)建议使用混合工艺;中低端产品可使用单一RCA或等离子体清洗,以平衡效果与成本。
七、代码示例:清洗效果数据分析
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
from scipy import stats
def analyze_cleaning_yield_correlation(data_file):
"""
分析清洗效果与良率的相关性
输入数据格式:CSV文件,包含以下列:
- lot_id: 批次号
- particle_density: 颗粒残留密度(颗/cm²)
- metal_contamination: 金属污染(atoms/cm²)
- yield_rate: 良率(%)
- cleaning_method: 清洗方法
"""
df = pd.read_csv(data_file)
# 1. 计算Pearson相关系数
corr_particle = df['particle_density'].corr(df['yield_rate'])
corr_metal = df['metal_contamination'].corr(df['yield_rate'])
print(f"颗粒残留与良率的相关系数: {corr_particle:.4f}")
print(f"金属污染与良率的相关系数: {corr_metal:.4f}")
# 2. 线性回归:预测良率
from sklearn.linear_model import LinearRegression
X = df[['particle_density', 'metal_contamination']]
y = df['yield_rate']
model = LinearRegression()
model.fit(X, y)
print(f"回归系数: 颗粒={model.coef_[0]:.4f}, 金属={model.coef_[1]:.4f}")
print(f"截距: {model.intercept_:.2f}")
print(f"R²: {model.score(X, y):.4f}")
# 3. 不同清洗方法的效果对比
method_stats = df.groupby('cleaning_method').agg({
'particle_density': ['mean', 'std'],
'yield_rate': ['mean', 'std']
}).round(2)
print("\n不同清洗方法统计:")
print(method_stats)
# 4. 异常值检测(颗粒残留异常高的批次)
threshold = df['particle_density'].mean() + 3 * df['particle_density'].std()
outliers = df[df['particle_density'] > threshold]
print(f"\n颗粒残留异常批次(>{threshold:.1f}颗/cm²): {len(outliers)}个")
print(outliers[['lot_id', 'particle_density', 'yield_rate']])
# 5. 可视化
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))
ax1.scatter(df['particle_density'], df['yield_rate'], alpha=0.6)
ax1.set_xlabel('颗粒残留密度 (颗/cm²)')
ax1.set_ylabel('良率 (%)')
ax1.set_title(f'颗粒残留 vs 良率 (r={corr_particle:.3f})')
ax1.grid(True, alpha=0.3)
methods = df['cleaning_method'].unique()
yield_by_method = [df[df['cleaning_method']==m]['yield_rate'].values
for m in methods]
ax2.boxplot(yield_by_method, labels=methods)
ax2.set_ylabel('良率 (%)')
ax2.set_title('不同清洗方法的良率分布')
ax2.grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig('cleaning_yield_analysis.png', dpi=150)
plt.close()
return model, method_stats
# 示例使用(模拟数据)
if __name__ == '__main__':
# 生成模拟数据
np.random.seed(42)
n = 200
methods = ['RCA', 'DHF', 'O3', 'Plasma', 'Mixed']
data = {
'lot_id': [f'LOT-{i:04d}' for i in range(n)],
'particle_density': np.random.exponential(15, n) + 3,
'metal_contamination': np.random.lognormal(20, 0.5, n),
'yield_rate': 99.5 - np.random.exponential(15, n)*0.02,
'cleaning_method': np.random.choice(methods, n)
}
df = pd.DataFrame(data)
df.to_csv('cleaning_yield_data.csv', index=False)
# 分析
model, stats = analyze_cleaning_yield_correlation('cleaning_yield_data.csv')
代码说明:上述Python代码提供了清洗效果数据分析的完整流程,包括:①计算颗粒残留/金属污染与良率的相关性;②建立线性回归模型预测良率;③对比不同清洗方法的统计效果;④检测颗粒残留异常批次;⑤可视化分析结果。工艺工程师可将此代码集成至MES(制造执行系统,Manufacturing Execution System)系统,实现清洗效果的实时监控和预警。
八、实施建议
- 建立清洗工艺DFMEA(设计失效模式与影响分析):识别清洗工艺中的潜在失效模式(如清洗液浓度偏差、过滤器堵塞、干燥不彻底),评估风险优先级(RPN),制定预防措施。

- 实施清洗工艺SPC(统计过程控制):对关键参数(清洗液浓度、温度、颗粒残留密度)建立Xbar-R控制图,当过程超出控制限时立即干预。
- 优化清洗配方:与化学品供应商合作,针对特定产品(如DRAM、3D NAND)开发专用清洗配方,平衡清洗效果与薄膜损伤(如High-k介质的蚀刻速率)。
- 推广绿色清洗:逐步替换含氟化学品(PFAS),采用臭氧、等离子体等环保清洗方案,满足ESG(环境、社会、治理)合规要求。
- 建立清洗知识库:将每次清洗异常的处理经验记录到知识库中,利用机器学习分析历史数据,持续优化清洗工艺。
九、进阶方向
- AI驱动的清洗配方优化:利用强化学习(Reinforcement Learning)自动搜索最优清洗参数组合(浓度、温度、时间),减少DOE(实验设计,Design of Experiments)实验次数。
- 数字孪生清洗腔室:建立清洗腔室的计算流体力学(CFD)模型,模拟清洗液流动和化学反应过程,指导腔室设计和工艺优化。
- 在线颗粒监测技术:将激光散射颗粒计数器集成至清洗腔室内部,实现颗粒残留的在线测量(无需取出晶圆),缩短反馈周期。
- 原子级清洗(Atomic Layer Cleaning):借鉴ALD(原子层沉积)的原理,实现单层级的精准清洗,将表面损伤降至最低。
- 可持续清洗技术:开发可循环使用的清洗液再生系统,减少危险化学品废物产生,降低处置成本和环境风险。
补充:清洗工艺的常见失效模式
在FAB干了这么多年,清洗环节出过的问题不少。最典型的几类:
【颗粒残留导致良率下降】
有一次我们发现某个lot的良率突然从98%掉到95%,查了半天发现是清洗机的DI Water电阻率偏高(从18.2MΩ掉到了15MΩ)。DI Water不纯,水里的杂质就会附着在晶圆表面,形成particle。解决办法是增加DI Water的在线监测频次,从每小时一次改为每15分钟一次。
有机物污染
有机物污染的特点是不容易被肉眼或普通显微镜发现,往往要到后段的电性测试才会暴露出来(漏电流偏大)。根本原因是SC-1溶液里的NH4OH浓度不够,或者温度偏低。经验值:SC-1的NH4OH:H2O2:H2O比例通常是1:1:5,温度控制在70-80摄氏度效果最好。
金属离子污染
金属离子污染主要来自不锈钢设备、金属夹具的腐蚀。表征方法是Triton测试(有机酸萃取+ICP-MS)。一旦发现金属污染,通常的处理流程是:HF dip去除表面氧化层 → 热磷酸清洗设备管道 → 重新配制化学品 → 连续跑3批test wafer验证。
补充:清洗效果验证方法
清洗效果主要从四个维度验证:颗粒数量(硅片表面颗粒数 < 10颗/片)、金属污染(Fe < 1e10 atoms/cm2)、有机物残留(接触角 < 30度)、表面粗糙度(RMS < 0.2nm)。这四个指标都达标了,清洗才算合格。
在实际生产中,我们通常优先关注颗粒数量和金属污染,因为这两项对良率的影响最直接。有机物残留和表面粗糙度可以作为进阶指标,在良率已经较高、想进一步优化的时候再去深究。
