一、摘要

随着半导体工艺节点不断微缩，量测技术已成为先进制程良率控制的核心支撑。本文系统介绍半导体量测设备的两大核心类别——膜厚测量设备（椭圆偏振仪、干涉仪）和线宽测量设备（CD-SEM、AFM、TEM），深入讲解CD-SEM校准原理和量测精度与工艺窗口的量化关系，为量测工程师和工艺整合工程师提供全面的技术参考。

关键词：椭圆偏振仪、CD-SEM、AFM、膜厚测量、线宽测量、量测精度、工艺窗口、OCD、半导体量测

量测系统本身也有波动，所以任何工艺监控结论都建立在测量系统可信的前提上。MSA 的核心问题是：观测到的差异里，有多少是过程真实的差异，有多少只是量测的重复性与再现性。

二、背景介绍

根据国际半导体技术路线图（IRDS）的定义，量测技术的总体目标是以合理的成本，在足够的精度下，快速、无创地获取工艺参数信息。在7nm以下节点，量测设备的投资占工艺设备总投资的15-20%，这一比例在3nm节点进一步提升至25%。量测已成为与光刻、刻蚀、薄膜沉积并列的核心工艺模块。

量测技术面临的核心挑战是：尺寸越来越小（3nm节点栅极长度仅约12nm）、深宽比越来越高（3D NAND的孔深宽比>60:1）、材料越来越复杂（High-k、Low-k、应变硅、Ge/Si多晶硅）。传统量测技术已接近物理极限，新型量测技术（如In-line TEM、X射线计量）正在快速发展。

量测方案的设计要与工艺控制目标对应：SPC（统计过程控制，Statistical Process Control） 需要能反映过程波动的稳定数据，工艺开发需要更高精度的表征数据，两者对量测设备与抽样频率的要求不同。

三、膜厚测量技术

膜厚测量是半导体量测中最基础、最频繁的应用。几乎所有薄膜工艺（CVD、PVD、ALD、氧化）都需要进行膜厚监控。以下是最主流的膜厚测量技术：

【椭圆偏振仪

Ellipsometer】

原理：测量偏振光入射到薄膜表面后偏振状态的变化（Ψ和Δ），通过拟合模型计算膜厚和折射率。

优点：精度极高（±0.01nm）、非接触、快速。

缺点：需已知材料光学常数（n,k），对多层膜拟合复杂度高。

典型设备：KLA SpectraShape、Nanometrics Atlas。

【干涉仪

Interferometer】

原理：利用光的干涉现象，通过测量反射光谱的干涉条纹计算膜厚。

优点：测量范围大（10nm-10μm）、适用于透明薄膜。

缺点：对不透明薄膜无效，精度低于椭圆偏振仪。

典型设备：KLA Aleris、Nova i500。

GRR 用于量化量测系统的重复性（同一人同一次测量的波动）与再现性（不同人或不同设备之间的差异）。通行判据是 GRR 占公差比例控制在 10% 以内为优、30% 以上视为不可用。

X射线反射 XRR

原理：测量X射线在薄膜表面的反射强度随入射角的变化，通过拟合获得膜厚、密度和粗糙度。

优点：可测量薄膜密度和界面粗糙度，适用于超薄膜（<5nm）。

缺点：测量速度慢，设备成本高。

典型设备：Rigaku SmartLab。

量测设备需要定期校准与漂移监控，但校准只保证准确性不保证稳定性。因此除校准外还需用标准片做日常趋势跟踪，才能发现缓慢漂移。

光学临界检测 OCD

原理：测量衍射光谱（Optical Diffraction Spectrum），通过机器学习模型反演三维结构参数（CD、膜厚、侧墙角度等）。

优点：可同时测量多个参数，无损伤。

缺点：模型训练复杂，需大量TEM数据校准。

典型设备：KLA SpectraShape 10K。

设备数据与工艺数据结合才能完整定位问题：同一故障在不同工艺条件下对产品的影响不同，孤立的设备数据难以判断严重程度。

四、线宽测量技术

线宽（Critical Dimension, CD）测量是光刻工艺监控的核心。CD控制精度直接决定芯片性能和良率。以下是最主流的CD测量技术：

【CD-SEM】

原理与特点：关键尺寸扫描电镜，利用电子束扫描样品表面，通过二次电子图像测量线宽。分辨率达0.5nm，是光刻工艺监控的绝对主力。缺点是需真空环境、电子束可能损伤样品。

【AFM】

原理与特点：原子力显微镜，利用探针扫描样品表面，通过探针与样品间的相互作用力重建三维形貌。无电子损伤，可测量真实3D轮廓，但测量速度慢（不适合量产监控）。

【TEM】

原理与特点：透射电子显微镜，将电子束穿透超薄样品切片，获得原子级分辨率图像。是CD测量的终极标准（Reference Metrology），但需破坏性样品制备，仅用于研发和校准。

【OCD】

原理与特点：光学临界检测，通过测量散射光谱反演CD。无创、快速、可测量3D结构参数，是In-line CD监控的最佳选择。精度依赖于模型准确性。

CD-SEM校准原理：CD-SEM的测量值存在系统误差（如边缘检测算法误差、电子束散射效应），需定期校准。校准流程如下：

（1）使用TEM或AFM测量已知标准样品（如SIRA标准样片）的CD真值；

（2）用CD-SEM测量同一样品，获得CD测量值；

（3）建立测量值 vs 真值的线性回归模型：CD_true = a × CD_meas + b；

（4）将校准参数（a, b）输入CD-SEM系统，实现测量值实时校正；

（5）每次校准有效期为25片晶圆或一个批次，以先到者为准。

五、量测精度与工艺窗口的关系

量测精度（Measurement Precision，通常用3σ表示）与工艺窗口（Process Window）的关系是量测工程师必须深刻理解的核心概念。基本准则为：

3σ量测精度 ≤ 1/3 × 工艺窗口

这一准则的含义是：量测系统的3σ误差（重复性和再现性）必须控制在工艺窗口的1/3以内，才能确保量测结果对工艺控制的有效性。如果量测误差过大，工艺窗口实际上被"压缩"了，导致良率下降。

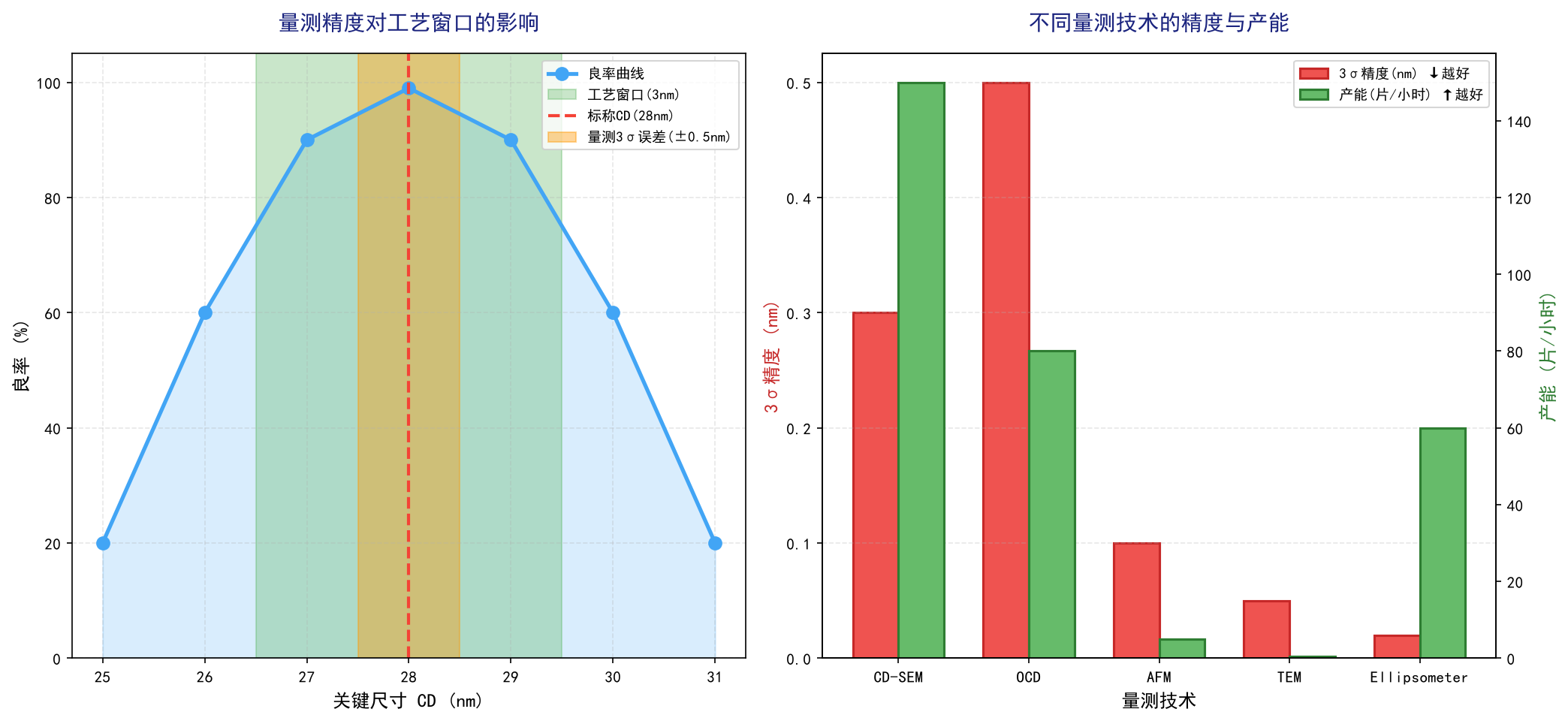

以上图左为例，标称CD为28nm，工艺窗口为±1.5nm（即26.5-29.5nm）。当量测3σ误差为0.5nm时，量测误差占工艺窗口的33%（0.5/1.5=33%），恰好满足1/3准则，量测系统能力合格。如果量测3σ误差增大至1.0nm，则占比达67%，远超1/3准则，量测数据将严重误导工艺控制。

上图右对比了不同量测技术的精度和产能。可以看出：TEM精度最高（0.05nm），但产能极低（0.5片/小时）；CD-SEM在精度和产能之间取得了良好平衡（0.3nm，150片/小时），是量产监控的首选；OCD精度略低（0.5nm），但产能较高（80片/小时），适合ML（机器学习）模型辅助的工艺监控。

量测数据与工艺数据的关联需保证时间与批次对应关系一致，否则分析会出现错位，得出误导性结论。

六、代码示例：CD-SEM数据校准与SPC分析

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
from sklearn.linear_model import LinearRegression
from scipy import stats

def cd_sem_calibration(sem_data_file, reference_data_file):
    """
    CD-SEM测量值校准
    参数：
        sem_data_file: CD-SEM测量数据CSV
        reference_data_file: TEM/AFM参考测量数据CSV
    返回：
        calibration_model: 校准模型
        calibrated_data:   校准后的数据
    """
    # 读取数据
    df_sem = pd.read_csv(sem_data_file)
    df_ref = pd.read_csv(reference_data_file)

    # 合并数据（基于相同的测量位置）
    df = pd.merge(df_sem, df_ref, on='meas_pos', suffixes=('_sem', '_ref'))

    # ========== 1. 线性回归校准 ==========
    X = df[['cd_sem']].values
    y = df['cd_ref'].values

    model = LinearRegression()
    model.fit(X, y)

    a = model.coef_[0]  # 斜率
    b = model.intercept_ # 截距
    r2 = model.score(X, y)

    print(f"校准模型: CD_true = {a:.4f} × CD_meas + {b:.4f}")
    print(f"R² = {r2:.4f}")

    # 应用校准
    df['cd_calibrated'] = a * df['cd_sem'] + b

    # ========== 2. 量测系统能力分析 (Gage R&R) ==========
    # 计算3σ精度
    precision_3sigma = df['cd_calibrated'].std() * 6  # 假设数据来自同一产品
    # 假设工艺窗口为±1.5nm
    process_window = 3.0  # nm
    pw_ratio = precision_3sigma / process_window

    print(f"\n量测系统能力分析:")
    print(f"  3σ精度: {precision_3sigma:.3f} nm")
    print(f"  工艺窗口: ±{process_window/2:.1f} nm")
    print(f"  精度/窗口比: {pw_ratio:.2f}")
    if pw_ratio 1/3)，需优化！")

    # ========== 3. SPC控制图 ==========
    # 假设df包含时间序列数据
    if 'timestamp' in df.columns:
        df['timestamp'] = pd.to_datetime(df['timestamp'])
        df = df.sort_values('timestamp')

        # 计算移动极差（Moving Range）
        df['MR'] = np.abs(df['cd_calibrated'].diff())

        # 计算控制限
        mean_cd = df['cd_calibrated'].mean()
        mr_bar = df['MR'].mean()
        ucl = mean_cd + 2.66 * mr_bar
        lcl = mean_cd - 2.66 * mr_bar

        print(f"\nSPC控制限:")
        print(f"  中心线(CL): {mean_cd:.3f} nm")
        print(f"  上控制限(UCL): {ucl:.3f} nm")
        print(f"  下控制限(LCL): {lcl:.3f} nm")

        # 可视化
        fig, (ax1, ax2) = plt.subplots(2, 1, figsize=(12, 8))

        # 个体值控制图 (I-Chart)
        ax1.plot(df['timestamp'], df['cd_calibrated'], 'o-', color='#42A5F5')
        ax1.axhline(y=mean_cd, color='green', linestyle='-', label='CL')
        ax1.axhline(y=ucl, color='red', linestyle='--', label='UCL')
        ax1.axhline(y=lcl, color='red', linestyle='--', label='LCL')
        ax1.set_ylabel('CD (nm)')
        ax1.set_title('CD-SEM校准后SPC控制图 (I-Chart)')
        ax1.legend()
        ax1.grid(True, alpha=0.3)

        # 移动极差控制图 (MR-Chart)
        ax2.plot(df['timestamp'], df['MR'], 'o-', color='#FFA726')
        mr_ucl = 3.267 * mr_bar
        ax2.axhline(y=mr_bar, color='green', linestyle='-', label='CL')
        ax2.axhline(y=mr_ucl, color='red', linestyle='--', label='UCL')
        ax2.set_ylabel('移动极差 MR')
        ax2.set_xlabel('时间')
        ax2.set_title('移动极差控制图 (MR-Chart)')
        ax2.legend()
        ax2.grid(True, alpha=0.3)

        plt.tight_layout()
        plt.savefig('cd_sem_spc.png', dpi=150)
        plt.close()

    return model, df

# ========== 示例使用 ==========
if __name__ == '__main__':
    # 生成模拟数据
    np.random.seed(42)
    n = 100

    # SEM测量值（含系统误差）
    cd_sem = np.random.normal(28.0, 0.3, n)  # 标称28nm
    # 真实CD（加入线性关系+随机误差）
    cd_ref = 0.98 * cd_sem + 0.5 + np.random.normal(0, 0.05, n)

    data = {
        'meas_pos': [f'P{i}' for i in range(n)],
        'cd_sem': cd_sem,
        'cd_ref': cd_ref,
        'timestamp': pd.date_range('2026-01-01', periods=n, freq='H')
    }
    df = pd.DataFrame(data)
    df.to_csv('cd_sem_data.csv', index=False)

    # 参考测量数据（TEM）
    ref_data = df[['meas_pos', 'cd_ref']].copy()
    ref_data.to_csv('cd_ref_data.csv', index=False)

    # 校准
    model, result = cd_sem_calibration('cd_sem_data.csv', 'cd_ref_data.csv')

代码说明：上述代码实现了CD-SEM数据的完整校准和SPC分析流程，包括：①基于TEM参考数据的线性回归校准；②量测系统能力分析（3σ精度 vs 工艺窗口）；③SPC个体值控制图（I-Chart）和移动极差控制图（MR-Chart）的绘制。量测工程师可将此代码集成至量测数据管理系统，实现校准自动化和实时监控。

七、实施建议

1. 建立量测设备定期校准计划：CD-SEM每25片校准一次，椭圆偏振仪每周进行一次标准样片校准，确保量测数据准确性。

1. 实施量测数据SPC监控：对关键量测参数（CD、膜厚、粗糙度）建立Xbar-MR控制图，当数据超出控制限时立即排查量测系统或工艺异常。

1. 采用多样化量测技术交叉验证：对于关键工艺节点（如Gate CD、STI Depth），同时使用CD-SEM和OCD进行测量，对比结果差异，及时发现量测偏差。

1. 建立量测不确定度评估报告：按照ISO/IEC 17025标准，定期评估量测系统的不确定度，确保量测结果的可比性和可信度。

1. 优化量测采样方案：采用统计采样方法（如ANOVA采样），在确保量测代表性的前提下减少量测点数，提高量产吞吐量。

预测性维护的技术前提是可监测的劣化特征与足够的失效样本。缺少历史失效数据时，先做状态监控与趋势管理是更务实的第一步。

八、进阶方向

1. AI驱动的量测配方优化：利用深度学习自动优化OCD测量配方（波长选择、偏振角度），提高测量精度和速度。

1. In-line TEM量测技术：将TEM样品制备和成像集成至产线（如ZEISS MulitSEM），实现原子级精度的In-line量测。

1. X射线三维量测：利用同步辐射X射线或实验室X射线源，实现3D NAND沟道孔的深宽比和形貌量测。

1. 量测-控制闭环系统：将量测数据实时反馈至工艺设备（如光刻机、刻蚀机），实现APC（先进工艺控制），自动补偿工艺漂移。

1. 量子量测技术：利用量子传感器（如NV色心）实现纳米级磁学量测，为新型存储芯片（MRAM、PCRAM）提供量测解决方案。

补充：量测数据的统计分析方法

量测数据的统计分析是工艺工程师的基本功。我见过很多PE工程师，测了一大堆数据，但不知道怎么分析，最后只能凭经验拍脑袋。

【X-bar R控制图】

最基础的分析方法是X-bar R控制图：X-bar（平均值）监控工艺是否在目标值上；R（极差）监控工艺的一致性。判断规则：X-bar超出UCL（控制上限，Upper Control Limit）/LCL说明工艺偏移需要调整；R超出UCL说明设备不稳定需要检修；连续7点同侧说明工艺趋势异常。

【Cpk（过程能力指数）】

Cpk是衡量工艺能力的关键指标：Cpk大于等于1.67代表优秀（6σ水平）；Cpk大于等于1.33代表良好（4σ水平）；Cpk小于1.0代表不达标需要改善。计算公式：Cpk = min[(USL - mean) / 3σ, (mean - LSL) / 3σ]。

实战案例：我们的膜厚量测Cpk之前只有1.1，一直达不到客户要求的1.33。后来分析发现是测量系统的repeatability不好（同一位置测3次偏差大于1%）。更换了测量位置（从中心改到边缘，因为中心有热点温度偏高），Cpk提升到1.45。

补充：量测不确定度评估

量测结果的可靠性需要用不确定度来表征。常用来源包括：仪器repeatability（多次测量标准差）、仪器accuracy（规格书上的accuracy值）、环境温度影响（ΔT x 温度系数）、样品制备误差（人为操作引入的误差）。量测工程师在出具报告时必须包含不确定度信息，否则报告是不完整的。

本文由MES（制造执行系统，Manufacturing Execution System）工程师实战笔记团队编写，如需量测系统能力分析或SPC系统搭建支持，欢迎留言交流。

---

【常见坑】

• 量测技术面临的核心挑战是：尺寸越来越小（3nm节点栅极长度仅约12nm）、深宽比越来越高（3D NAND的孔深宽比>60:1）、材料越来越复杂（High-k、Low-k、应变硅、Ge/Si多晶硅）。传统量测技术已接近物理极限，新型量测技术（如In-line TEM、X射线计量）正在快速发展。
• 用有漂移的量测数据做 SPC。量测漂移会被误读为过程异常，导致误调工艺，形成更严重的偏差。
• 只做单台量测设备的校准，不做设备间的比对。多台设备之间的系统差异会造成数据不可比。
• 抽样点长期固定不变。若恰好落在设备差异较大的位置，会系统性放大或掩盖真实波动。
• 忽略量测对工艺的反馈影响，把量测结果当作绝对真值，而不评估其不确定度。

常见问题（FAQ）

Q：SPC 频繁报警，是不是工艺真的失控了？

A：先排除量测系统。若同一批产品在两台量测设备上结果差异明显，或者量测设备的重复测量自身波动偏大，那么报警可能来自量测而非工艺。此时应先做 GRR 与标准片趋势确认，再判断工艺。

Q：GRR 多少算合格？

A：通用判据是 GRR 占公差或占过程波动的比例低于 10% 为优、10%~30% 视情况接受、超过 30% 应优先整改测量系统。具体阈值可结合行业与客户要求调整，但不宜宽于 30%。

Q：怎么快速判断报警是来自工艺还是量测？

A：常用的快速判据有三个：同一批产品用两台设备量测结果是否一致；量测设备对同一片重复测量的自身波动是否变大；标准片的量测趋势是否出现漂移。任一项异常都应先处理量测系统，再判断工艺。

Q：量测精度是不是越高越好？

A：不一定。精度提升伴随成本与时间增加，而控制效果取决于「量测不确定度相对过程波动」的比例。当过程波动远大于量测误差时，进一步提升量测精度的收益很小，不如把资源投到降低过程波动上。

Q：预测性维护需要多长的数据积累？

A：没有固定门槛，但需要覆盖足够多次的失效过程才能建立劣化模型。实践中先做状态监控与阈值报警，积累数据后再逐步过渡到趋势预测，比一步到位更稳妥。

Q：降低停机时间应该先做什么？

A：先做停机原因的分类统计与 Pareto 排序，明确主要损失来自设备故障、换型调整、等待物料还是计划保养。四类原因的改善手段完全不同，不分类就开始优化很容易做无用功。

【总结】

量测与测量系统的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。量测结果的可靠性需要用不确定度来表征。常用来源包括：仪器repeatability（多次测量标准差）、仪器accuracy（规格书上的accuracy值）、环境温度影响（ΔT x 温度系数）、样品制备误差（人为操作引入的误差）。GRR 用于量化量测系统的重复性（同一人同一次测量的波动）与再现性（不同人或不同设备之间的差异）。通行判据是 GRR 占公差比例控制在 10% 以内为优、30% 以上视为不可用。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
