硅片制造全流程：从石英砂到晶圆的蜕变

半导体工艺基础系列① | 深度解析晶圆制造核心步骤与关键参数

【摘要】

本文系统梳理良率分析与根因定位领域的核心问题与落地路径。半导体工艺基础系列① | 深度解析晶圆制造核心步骤与关键参数。全文围绕「[评论] 今日话题」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：半导体智能制造 | MES工程师实战笔记 -- 关注我，查看更多FAB实战经验。补充说明：良率分析的第一步是把损失结构化：按 Bin 分类统计各失效类型的占比，再做 Pareto 排序，找出贡献最大的少数项。没有分类的良率数字无法指导行动。

【核心要点】

[评论] 今日话题：在晶圆制造过程中，你觉得哪个环节的国产化难度最大？单晶生长、切片工艺，还是CMP抛光？或者你有什么实际工作中遇到的工艺问题？
良率分析与根因定位：良率分析的第一步是把损失结构化：按 Bin 分类统计各失效类型的占比，再做 Pareto 排序，找出贡献最大的少数项。没有分类的良率数字无法指导行动。
良率分析与根因定位：空间分布是良率分析中最有信息量的维度。径向分布指向均匀性问题，边缘集中指向传输与夹持，与腔体位置对应的扇区分布指向设备差异，随机散点指向颗粒污染。
CMP 化学机械抛光：CMP 的去除同时依赖化学软化与机械磨削：浆料中的化学成分先使表面层软化或形成易去除的钝化膜，再由磨粒与研磨垫的机械作用将其去除。

【适用场景】

良率骤降的快速归因：从 Bin 分类到空间分布再到 Commonality 的完整链条。
良率预测模型建设的数据治理与特征筛选。
工艺参数与良率的关联分析及因果验证。
Bin Map 形态异常的设备与工序定位。

[要点] 一、问题背景：为什么晶圆制造是半导体工业的基石？

晶圆（Wafer）是现代半导体工业的核心载体，几乎所有集成电路芯片都建立在晶圆之上。从智能手机的处理器到人工智能加速器，从汽车电子控制单元到航天级抗辐射芯片，一切的起点都是一枚看似普通的圆形硅片。然而，这枚直径通常为150mm、200mm或300mm的硅片，其制造过程却凝聚了冶金学、晶体学、化学、机械工程等多个学科的尖端技术结晶。

长期以来，晶圆制造技术被少数国际巨头掌握，国内产业链长期依赖进口。近年来，随着民族科技企业对自主可控的持续加码，以及晶圆代工龙头对先进制程的不断突破，国内晶圆产能呈现快速增长态势。但与此同时，晶圆制造中涉及的多晶硅提纯、单晶生长、切片研磨、抛光清洗等关键工艺，仍是制约国产化率提升的核心瓶颈。本文将系统梳理从石英砂到晶圆的全流程工艺，深入剖析各环节的技术原理与工程挑战，为半导体从业者提供一份系统性的技术参考。

[设置]️ 二、技术原理：硅片制造的核心工艺链

硅片制造的完整工艺链可划分为原材料处理、冶金级硅制备、电子级多晶硅生产、单晶生长、晶棒加工、切片研磨、抛光清洗和最终检测八大环节。每一个环节的技术指标都直接影响最终晶圆的电学性能和良品率，是半导体制造中"细节决定成败"的典型代表。

【原材料提纯：从石英砂到冶金级硅】

自然界中含量丰富的二氧化硅（SiO₂）主要存在于石英砂中，其纯度通常在99.9%左右。然而半导体级硅要求纯度达到99.9999999%以上（业界称为11N，即11个9），这意味着每十亿个硅原子中杂质原子不能超过1个。为此，工业上首先通过碳热还原法（即在电弧炉中以碳还原二氧化硅）生产冶金级硅（MG-Si，纯度约98%~99.5%），再以冶金级硅为原料，通过改良西门子法（Siemens Process）进行深度提纯。

改良西门子法的核心是在高温（1100~1150°C）下，使三氯氢硅（SiHCl₃）与氢气发生化学气相沉积，在硅芯棒表面析出高纯度多晶硅。沉积反应为：SiHCl₃ + H₂ → Si + 3HCl。该工艺可生产纯度达9N~11N的电子级多晶硅，是当前最成熟、成本效益最高的提纯路线。值得注意的是，三氯氢硅易水解，因此整个工艺需在严格的惰性气体保护下进行，反应器密封性和气体纯度控制至关重要。

【单晶生长：CZ法与FZ法的双雄对决】

电子级多晶硅并不能直接用于芯片制造，还需通过单晶生长工艺将其转化为原子排列高度有序的单晶体。当前工业主流的单晶生长方法有两种：直拉法（Czochralski法，简称CZ法）和区熔法（Float Zone法，简称FZ法）。

CZ法将电子级多晶硅装入石英坩埚中，加热至1420°C以上使其熔化，然后将一小块单晶硅（称为晶种，Seed）浸入熔体表面并缓慢向上提拉，同时旋转坩埚和晶种。晶种以其原子排列为模板，"复制"出单晶结构，形成一根圆柱形的单晶晶棒（Crystal Ingot）。CZ法的优势在于产能高、成本低，是目前300mm（12英寸）晶圆的主流生产方法。但熔体与石英坩埚的接触会引入氧杂质（CZ硅中氧浓度约10¹⁸/cm³），这对器件性能有一定影响。

FZ法则采用感应加热，在多晶硅棒内形成熔区，利用熔区从一端向另一端缓慢移动，使原子重新排列成单晶。FZ法的最大优势是氧含量极低（<10¹⁶/cm³），非常适合制作高功率器件和抗辐射器件，但晶棒直径受限于FZ工艺的熔区稳定性，目前最大只能做到200mm，技术经济性不如CZ法。

【切片→研磨→CMP（化学机械抛光，Chemical Mechanical Polishing）抛光：向原子级平坦化迈进】

单晶晶棒需经外圆磨削定径，再使用金刚石线锯（Wire Saw）切成薄片，切片厚度根据晶圆直径而定：300mm晶圆厚度约775μm，200mm约725μm。切片后硅片表面损伤层深度达10~30μm，需通过粗磨、精磨逐级消除。最终，通过化学机械抛光（Chemical Mechanical Polishing，CMP）将硅片表面平整度控制在纳米级——300mm晶圆表面局部平整度（SFQD）要求小于20nm，表面金属杂质小于10¹⁰ atoms/cm²。

[方法]️ 三、实战案例：300mm硅片制造工艺参数优化

某条月产能4万片的12英寸（300mm）晶圆生产线，在试产初期遭遇了晶片翘曲（Warpage）超标和表面金属杂质偏高的双重问题，良率仅为78%，远低于业界95%以上的目标水平。通过对全流程工艺数据的系统梳理，技术团队将问题聚焦于以下三个关键环节：

位错密度超标：晶棒生长阶段：拉速过快导致位错密度升高至5000/cm²（目标<1000/cm²）

切片损伤过大：线锯切片环节：砂浆浓度不足导致切口损伤层深度达25μm（目标<8μm）

清洗纯度不达标：CMP清洗工序：DI水电阻率不足18MΩ·cm，金属离子残留超标

针对晶棒位错问题，团队将拉速从1.2mm/min降至0.8mm/min，同时在晶种连接段引入更长的籽晶退火程序（从30min延长至90min），使位错密度降至800/cm²。对于切片损伤，通过引入金刚石线锯替代传统的砂浆游离磨料切割，将切口损伤层降至6μm，表面粗糙度Ra从8nm降至1.2nm。在CMP环节，采用双步抛光法（粗抛+精抛），并在清洗槽末端增加兆声波（Megasonic）辅助清洗装置，将金属杂质从3×10¹¹ atoms/cm²降至6×10⁹ atoms/cm²。综合优化后，产线良率提升至96.2%，年增产值约2.4亿元。

[工具] 四、完整代码：晶圆制造数据分析脚本（Python）

以下脚本演示了如何使用Python对晶圆制造过程数据进行统计过程控制（SPC），包括晶棒参数控制图、良率趋势分析和CMP工艺CPK计算，适用于晶圆厂工艺工程师日常数据监控与分析。运行环境：Python 3.8+，依赖库：numpy、pandas、matplotlib scipy。

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from scipy import stats

plt.rcParams['font.sans-serif'] = 'SimHei'
plt.rcParams['axes.unicode_minus'] = False

# ========== 模拟晶圆制造工艺数据 ==========
np.random.seed(2026)
wafer_ids = [f'W{i:04d}' for i in range(1, 51)]
# 晶棒拉速 (mm/min)，目标值1.0，规格限[0.75, 1.25]
pull_speed = np.random.normal(1.0, 0.05, 50)
pull_speed = np.clip(pull_speed, 0.75, 1.25)
# 良率 (%)
yield_rate = np.random.normal(95.5, 1.2, 50)
yield_rate = np.clip(yield_rate, 88, 100)

df = pd.DataFrame({
    'wafer_id': wafer_ids,
    'pull_speed_mm_min': np.round(pull_speed, 3),
    'yield_pct': np.round(yield_rate, 2)
})

# ========== 控制图 (X-bar Chart) ==========
fig, axes = plt.subplots(1, 2, figsize=(12, 4.5), dpi=150)
fig.patch.set_facecolor('#FAFAFA')

# 控制图
ax1 = axes[0]
ax1.set_facecolor('#F4F6F8')
x_vals = range(1, 51)
ucl = 1.10; lcl = 0.90; cl = 1.0
ax1.plot(x_vals, pull_speed, 'b-o', markersize=4, label='拉速')
ax1.axhline(cl, color='green', linewidth=1.5, label=f'CL={cl}')
ax1.axhline(ucl, color='red', linestyle='--', linewidth=1, label=f'UCL={ucl}')
ax1.axhline(lcl, color='red', linestyle='--', linewidth=1, label=f'LCL={lcl}')
ooc = pull_speed > ucl
ax1.scatter(np.array(list(x_vals))[ooc], pull_speed[ooc],
            color='red', s=60, zorder=5, label='超限点')
ax1.set_title('晶棒拉速X-bar控制图', fontsize=11)
ax1.set_xlabel('晶棒编号'); ax1.set_ylabel('拉速 (mm/min)')
ax1.legend(fontsize=8)

# 良率趋势
ax2 = axes[1]
ax2.set_facecolor('#F4F6F8')
ax2.plot(x_vals, yield_rate, 'g-o', markersize=4)
ax2.axhline(95, color='orange', linestyle='--', label='目标良率95%')
ax2.fill_between(x_vals, yield_rate, 95, alpha=0.2, color='green')
ax2.set_title('晶圆良率趋势图', fontsize=11)
ax2.set_xlabel('晶棒编号'); ax2.set_ylabel('良率 (%)')
ax2.legend(fontsize=8)
plt.tight_layout()
plt.savefig('wafer_spc_analysis.png', dpi=150)
plt.show()

# ========== CPK分析 ==========
target = 1.0; usl = 1.25; lsl = 0.75
mu = np.mean(pull_speed); sigma = np.std(pull_speed)
cp = (usl - lsl) / (6 * sigma)
cpu = (usl - mu) / (3 * sigma); cpl = (mu - lsl) / (3 * sigma)
cpk = min(cpu, cpl)
print(f'晶棒拉速CP={cp:.3f}, CPK={cpk:.3f}')
print(f'良率均值={np.mean(yield_rate):.2f}%, 标准差={np.std(yield_rate):.3f}%')

[图表] 五、效果对比：优化前后关键指标对照

从对比数据可以看出，晶圆制造的任何单一工艺环节出现偏差，都可能产生"短板效应"，拖累整体良率。通过端到端的数据监控和定向工艺优化，不仅可以显著提升良率，更能有效降低单片晶圆成本。按月产4万片、良率提升18.2pp计算，每年可节约成本约2.4亿元，经济效益十分可观。

[OK] 六、实施建议：晶圆制造质量提升行动路线图

基于上述案例和行业最佳实践，本文为晶圆制造企业提出以下六项质量提升建议，覆盖从原材料入场到成品出货的全流程：

杂质源头管控：建立多晶硅杂质原子级追溯体系，从西门子法反应器入口开始监控N/P型杂质浓度

单晶生长监控：引入在线X射线晶体定向仪（XRD）和红外氧碳测定仪，实时监控晶棒晶向和间隙杂质含量

切片工艺升级：用金刚石线锯替代砂浆切割，配合张力控制和冷却液纯度管理，将切口损伤层降至5μm以下

CMP精细化管理：CMP工序实施"设备参数+耗材批次+清洗时间"三维溯源，任何良率异常可15分钟内追溯至根因

SPC（统计过程控制，Statistical Process Control）全面覆盖：部署SPC系统（统计过程控制），对所有关键工序参数设置超限报警阈值（UCL/LCL），消除被动响应式良率管控

供应链韧性建设：建立供应商来料质量评分机制，核心辅材（如高纯石英坩埚、靶材）实施多源备份战略

[推荐] 七、进阶方向：下一代晶圆制造技术展望

硅片制造全流程：从石英砂到晶圆的蜕变

随着摩尔定律持续推进，晶圆制造正在向更大尺寸、更高纯度、更严平整度的方向演进。以下是当前最受关注的技术方向：

大尺寸晶圆：18英寸（450mm）晶圆已有多家国际芯片大厂联合推进，预计2027年前后进入试产阶段，可将单片芯片产出提升2.25倍

超低氧硅单晶：区熔法（FZ）结合磁场控制（CZ-FZ），可进一步降低氧含量至10¹⁵/cm³以下，满足功率器件严苛需求

宽禁带半导体衬底：碳化硅（SiC）、氮化镓（GaN）等第三代半导体衬底正在快速崛起，与硅基工艺形成互补

硅光子时代的新挑战：硅光子技术对硅片表面粗糙度要求进一步严苛至亚纳米级，催生EUV级CMP新工艺需求

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

[公告] 粉丝专属福利

如果你觉得这篇文章对你有帮助，欢迎「点赞 + 收藏」，这是对我持续输出高质量半导体技术内容最大的鼓励！你还可以评论区告诉我：最想深入了解的半导体工艺环节是什么？我会优先安排后续专题解读。关注我，带你从零到一系统掌握半导体全产业链知识！

🔧 配套工具：本节的核算／判读可用站内工具直接跑，推荐晶圆减薄背面研磨TTV均匀性分析器详解、晶圆翘曲BOW与薄膜应力分析器详解、刻蚀速率均匀性分析器详解、晶圆键合对准精度与键合强度分析器详解（zip 包，含可运行 Python 脚本与示例数据）。
这个方向的工具共 64 款，完整清单与选型建议见半导体工艺参数分析工具包。全部 351 款见工具资源包下载页。

[评论] 今日话题

在晶圆制造过程中，你觉得哪个环节的国产化难度最大？单晶生长、切片工艺，还是CMP抛光？或者你有什么实际工作中遇到的工艺问题？欢迎在评论区留言，我会逐一认真回复，也期待与同行交流经验，共同进步！

[数据]【图表1】晶片制造全流程工艺链图示

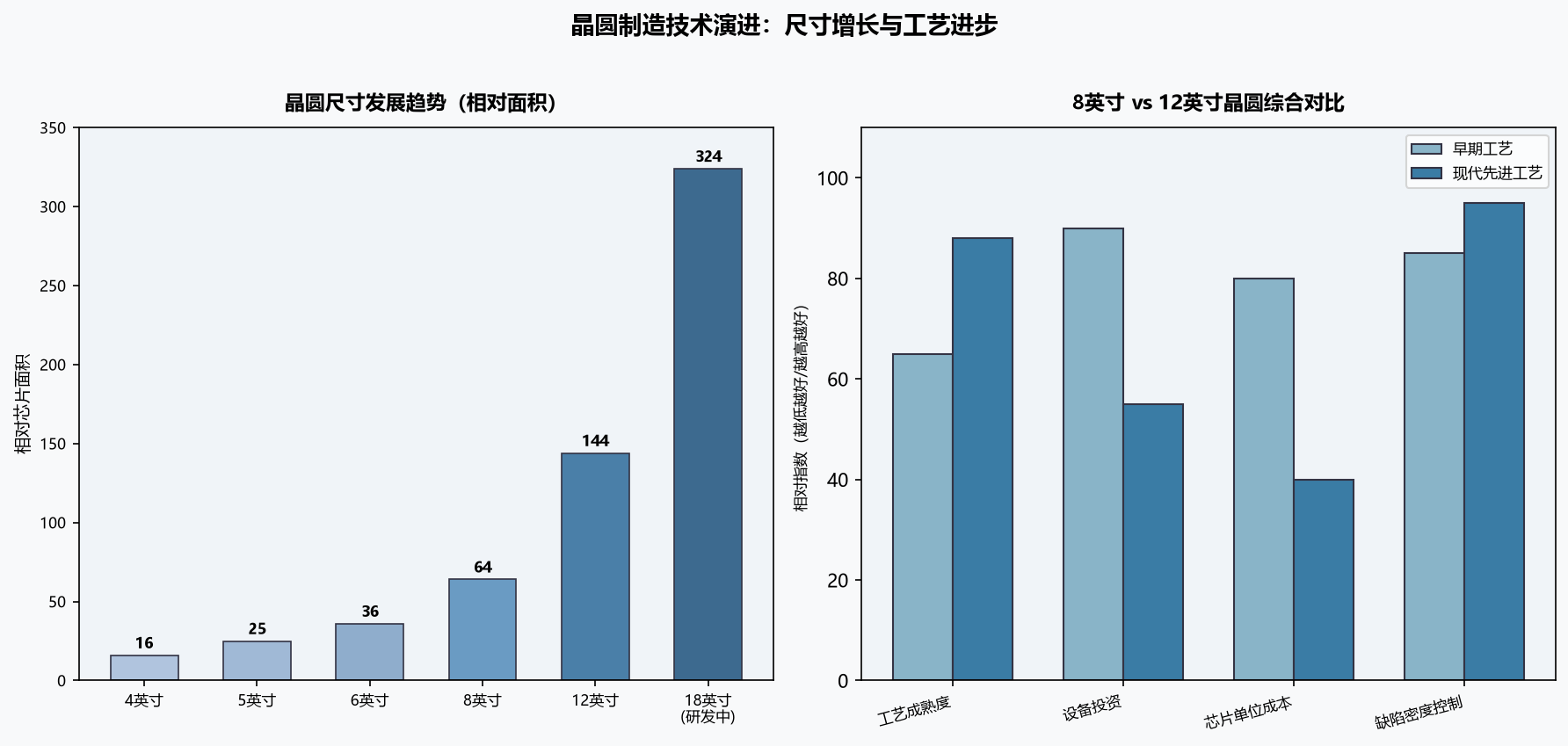

[数据]【图表2】晶圆尺寸发展与良率/成本综合对比

博客主页：https://blog.csdn.net/yeflashzhihui

半导体智能制造 | MES（制造执行系统，Manufacturing Execution System）工程师实战笔记 -- 关注我，查看更多FAB实战经验

---

【常见坑】

长期以来，晶圆制造技术被少数国际巨头掌握，国内产业链长期依赖进口。近年来，随着民族科技企业对自主可控的持续加码，以及晶圆代工龙头对先进制程的不断突破，国内晶圆产能呈现快速增长态势。但与此同时，晶圆制造中涉及的多晶硅提纯、单晶生长、切片研磨、抛光清洗等关键工艺，仍是制约国产化率提升的核心瓶颈。
改良西门子法的核心是在高温（1100~1150°C）下，使三氯氢硅（SiHCl₃）与氢气发生化学气相沉积，在硅芯棒表面析出高纯度多晶硅。沉积反应为：SiHCl₃ + H₂ → Si + 3HCl。该工艺可生产纯度达9N~11N的电子级多晶硅，是当前最成熟、成本效益最高的提纯路线。
硅光子时代的新挑战：硅光子技术对硅片表面粗糙度要求进一步严苛至亚纳米级，催生EUV级CMP新工艺需求
用相关性结论直接指导工艺调整。两个参数同时变化不代表因果关系，误判会误导工艺方向并消耗大量验证资源。
归因停在模型输出层面。SHAP 贡献度只说明模型怎么想，不说明物理上为什么，必须回到工艺流程做验证。

常见问题（FAQ）

Q：良率下降时应该按什么顺序排查？

A：推荐四步：先把损失按 Bin 分类并做 Pareto，明确主要矛盾；再看空间分布形态缩小工序范围；然后用 Commonality 在设备与批次维度做交叉比对锁定嫌疑；最后做验证实验确认因果并实施纠正。顺序颠倒会让排查变成无头绪的普查。

Q：机器学习在良率分析里的作用被夸大了吗？

A：如果期望模型直接给出工艺调整量，那确实被夸大了。模型的可靠价值在于从上百个参数中快速排出嫌疑顺序，把工程师的精力集中在少数几个变量上。最终的物理结论仍必须由工艺验证来确认。

Q：良率预测模型的精度多少算可用？

A：取决于用途。用于整体趋势与容量规划，中等精度即可；用于筛选异常批次，更看重对少数异常的识别能力（召回率）与误报代价。忽略用途去追求高 R² 容易过拟合，反而失去实用价值。

Q：为什么模型在训练数据上表现很好，上线后却失效？

A：常见原因是分布漂移：工艺条件、设备状态或产品组合已经改变，而模型的训练区间未覆盖新情况。应建立周期性重训练机制，并对输入特征的分布做漂移监控，超出范围时暂停使用模型结论。

Q：良率提升应该先做哪些事？

A：建议按顺序：先建立完整且可信的数据采集（否则后续分析都不可靠），再做损失分类与 Pareto 排序（明确主要矛盾），然后聚焦贡献最大的少数项做深入归因，最后才是建模与预测。跳过前三步直接建模，通常得到的是无法落地的结论。

Q：随机缺陷导致的良率损失能预测吗？

A：可以预测其统计期望，但无法预测单一批次是否受影响。这类损失更适合用缺陷密度与良率模型估算长期水平，并据此设定控制目标，而不是追求逐批预测。把两类损失混在一起建模会降低整体有效性。

【总结】

良率分析与根因定位的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。半导体智能制造 | MES工程师实战笔记 -- 关注我，查看更多FAB实战经验。空间分布是良率分析中最有信息量的维度。径向分布指向均匀性问题，边缘集中指向传输与夹持，与腔体位置对应的扇区分布指向设备差异，随机散点指向颗粒污染。图形态本身就是归因线索。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
