半导体FAB设备物联网IoT实战：用MQTT搭建设备数据采集架构

一、问题背景：FAB设备数据孤岛的困境

在半导体FAB制造中，每座晶圆厂拥有数百到上千台工艺设备，涵盖了光刻机、刻蚀机、薄膜沉积设备（CVD/PVD）、化学机械抛光机（CMP）、清洗设备、离子注入机、扩散炉管、量检测设备等。这些设备来自全球不同供应商，每家的数据接口和通信协议各不相同——有的通过SECS/GEM协议与EAP（设备自动化程序）交互，有的通过PLC的Modbus TCP提供运行状态，还有的直接输出OPC DA/UA数据到DCS系统。这就导致了严重的"数据孤岛"问题：MES系统只能获取批次级别的工艺参数，无法实时监控每台设备的健康状态；设备工程师需要登录不同的供应商软件界面查看设备运行数据，数据整合需要大量人工Excel搬运；更致命的是，设备故障预警几乎完全依赖老师傅的经验，缺乏数据驱动的预测能力。一旦发生设备异常导致批量晶圆报废，排查原因可能需要数天时间，因为根本找不到统一的历史数据回溯。

传统做法是采购第三方MES/EAP套件来统一数据采集，但许可费用动辄百万元级，且二次开发周期长达6-12个月，对于中小型FAB或新建产线来说成本极高。笔者在参与某8英寸FAB的IoT改造项目时，就经历了从初期调研、方案选型到实际部署的完整踩坑过程——初期曾试图用OPC UA全面替代，但发现2005年前的老旧设备根本不支持OPC UA，而Modbus轮询又存在性能瓶颈。最终选择MQTT协议搭建低成本、高灵活度的IoT数据采集架构，并在3个月内完成了全厂约400台主要设备的联网采集。本文将从技术原理、实战代码、效果对比到实施建议，完整复盘这次IoT改造的经验教训。

二、MQTT协议原理与工业IoT网关架构

MQTT（Message Queuing Telemetry Transport）是一种轻量级发布/订阅模式的通信协议，设计于1999年，最初用于石油管道遥测。其核心组件包括三个部分：Publisher（发布者）、Broker（代理服务器）和Subscriber（订阅者）。与传统客户端-服务器模式不同，MQTT采用Pub/Sub解耦架构，发布者和订阅者不需要直接建立连接，所有消息通过Broker中转。这种架构的最大好处在于：设备数量增加时不需要修改已有的数据消费者代码，新增数据消费者也只需要订阅相应主题即可，系统的可扩展性极强。

MQTT协议的优势在于极小的协议头部（最小仅2字节，而HTTP头部通常数百字节）、完善的QoS（服务质量）机制、遗嘱消息（Last Will）和保留消息（Retained Message）功能。在FAB场景中尤为实用的三个QoS级别：QoS 0（至多一次）适合高频采集的非关键参数如环境温湿度，即使丢失一两条数据影响不大；QoS 1（至少一次）适合设备状态切换事件，确保每个事件都被接收到但可能重复；QoS 2（恰好一次）适合关键的工艺参数变更记录，如配方切换、报警触发等需要精确记录的事件。Broker层面可以选择EMQX或Mosquitto等开源方案，EMQX支持百万级并发连接和集群部署，适合大规模FAB场景。

工业IoT网关是整个架构的枢纽。网关需要完成三件事：一是协议转换——将底层设备的各种协议（Modbus RTU/TCP、PROFINET、EtherNet/IP、OPC UA等）统一转换为MQTT格式；二是边缘处理——在网关本地完成数据过滤、聚合、异常检测后，再将有价值的数据上传至中心Broker，减少网络带宽占用和中央服务器的处理压力；三是断线缓存——当网络不稳定时，网关在本地存储数据，恢复连接后补传，确保数据零丢失。在FAB场景中，推荐采用"两段式"架构：车间级边缘网关直接对接设备，采集到的原始数据经过清洗后发布到工段级Broker；各工段的Broker通过桥接汇聚到全厂级Broker；上层应用包括时序数据库（TDengine/InfluxDB）、设备健康管理Dashboard以及数据中台API服务。

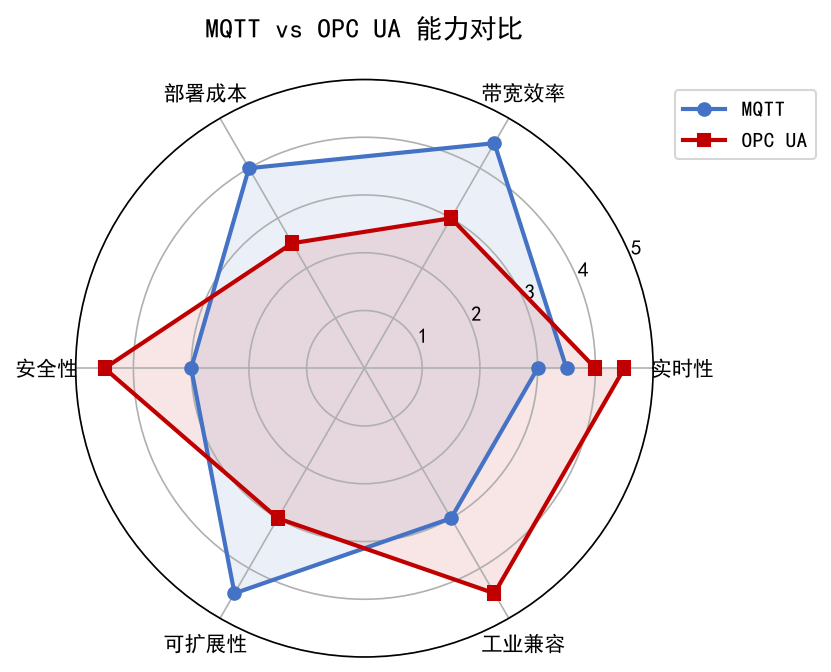

MQTT相比OPC UA的差异化优势：协议开销更低（OPC UA二进制头部约50字节，MQTT仅2字节），防火墙穿越更容易（MQTT默认使用TCP 1883端口，而OPC UA的Discovery和Endpoint协商机制在复杂的FAB网络环境中经常被安全策略阻断），开源Broker生态更成熟且有完善的集群和桥接方案。但OPC UA在信息建模和安全性方面更胜一筹，因此成熟FAB的选择策略是"新设备OPC UA + 旧设备网关转换MQTT"的混合架构。

三、实战案例：300台刻蚀机设备数据采集全过程

某8英寸FAB需要将三个刻蚀工段的约300台刻蚀机接入统一IoT平台。设备分为三类：新购设备（2018年后）支持SECS/GEM协议可直接对接，老旧设备（2005年前）只有PLC的Modbus接口，还有部分定制设备既不支持SECS/GEM也无标准PLC接口，需要增加外置传感器。整体方案采用Python编写数据采集网关，部署在每台设备的工控机上。网关使用paho-mqtt库连接车间级EMQX Broker，统一订阅主题命名规范为"fab/area/equipment_id/metric"。数据采集频率：核心工艺参数（腔体温度、压力、射频功率、气体流量）每秒采集一次；辅助参数（冷却水温、真空度）每5秒采集一次；设备状态事件实时上报。全厂每天产生的数据量约1.2TB原始数据。

网关程序的核心功能：定时轮询设备PLC寄存器读取原始数据，根据设备配方解析为有物理意义的数值，添加工位号、时间戳、设备ID等元数据后打包为JSON格式，通过MQTT QoS 1发布至Broker。同时，网关订阅设备控制主题（fab/control/equipment_id），接收来自MES或维护系统的远程指令，如设备暂停、工艺参数调整等。数据最终由后端消费者从Broker订阅后写入MySQL分库分表，按时间分片存储，保留最近90天的原始数据和3年的聚合数据。MySQL集群采用8台服务器做主从复制架构，通过ProxySQL实现读写分离。

踩坑记录一：初期使用扁平主题（如"data/machine01/temp"）导致Broker性能随着设备数量增长急剧下降。原因是扁平主题数量爆炸，Broker需要维护大量主题树节点，内存占用飙升，每秒消息吞吐量从10万降至不到2万。后改为三层级命名（fab/工段/设备ID/参数类别），并利用主题通配符"+"和"#"大幅减少需要的订阅数量，系统恢复了正常性能水平。

踩坑记录二：设备时钟不同步导致的时序数据错乱。由于部分老旧设备的RTC电池已失效，每次断电重启后时间恢复到出厂设置，导致数据的时间戳偶尔出现1970年的值，在时序数据库中造成严重的数据错位。解决方案是每台网关启动时从NTP服务器校准时间，并且时间戳在网关端打标而非设备端，从源头保证了数据时序的准确性。

踩坑记录三：初期网关程序用单线程处理所有设备的采集和上报任务，当设备数量超过50台时出现严重的采集延迟，部分设备的数据采集周期从1秒延长到5秒以上。重构为多线程架构后，采集线程和数据上报线程分离，并使用线程安全的队列传递数据，结合连接池复用MQTT和数据库连接，最终保证了每台设备1秒内的数据延迟。

四、MQTT数据采集器核心代码

以下是MQTT数据采集器的核心代码（Python + paho-mqtt + MySQL），实现设备数据订阅、清洗和入库：

import paho.mqtt.client as mqtt

import json, time, mysql.connector, logging

from datetime import datetime

BROKER = "192.168.1.100" # EMQX Broker地址

TOPIC = "fab/etch/#" # 刻蚀工段全部设备

DB_CFG = {"host":"localhost","user":"iot",

"password":"iot_pass","database":"fab_iot"}

logging.basicConfig(level=logging.INFO,

format='%(asctime)s - %(message)s')

conn = mysql.connector.connect(**DB_CFG)

def on_connect(client, userdata, flags, rc):

logging.info(f"MQTT连接成功，返回码{rc}")

client.subscribe(TOPIC, qos=1)

def on_message(client, userdata, msg):

parts = msg.topic.split('/')

area, equip, metric = parts[1], parts[2], parts[3]

payload = json.loads(msg.payload.decode())

payload['area'] = area; payload['equip'] = equip

payload['metric'] = metric; payload['ts'] = datetime.now()

for key in ['temp','pressure','power','flow']:

if key in payload and (payload[key] < 0 or payload[key] > 1e6):

logging.warning(f"异常值丢弃:{key}={payload[key]}")

return

cursor = conn.cursor()

sql = ("INSERT INTO device_data "

"(area,equip,metric,temp,pressure,power,flow,ts) "

"VALUES (%(area)s,%(equip)s,%(metric)s,%(temp)s,"

"%(pressure)s,%(power)s,%(flow)s,%(ts)s)")

cursor.execute(sql, payload)

conn.commit()

cursor.close()

client = mqtt.Client(protocol=mqtt.MQTTv311)

client.on_connect = on_connect

client.on_message = on_message

client.connect(BROKER, 1883, 60)

logging.info("MQTT采集器启动，等待数据...")

client.loop_forever()

为什么这样写：采用回调驱动的MQTT模式，on_connect在连接成功后自动订阅主题，确保连接中断重连后不会丢失订阅关系。on_message每收到一条消息即执行解析和入库，避免消息积压导致内存溢出。数据清洗在入库前拦截异常测量值（如负温度或超大量程的压力值），防止传感器故障导致数据库被脏数据污染。JSON动态解析无需预定义字段映射，支持设备类型动态扩展。使用参数化SQL防止SQL注入风险，数据库连接复用减少连接开销。MQTTv311协议版本兼容性最好，支持大多数开源Broker。

五、效果对比：传统方案 vs MQTT IoT方案

六、实施建议与踩坑总结

网关选型：工业现场推荐采用工业级边缘网关（如支持Linux的ARM工控机），而非消费级树莓派。前者具备宽温设计（-25~70度）、EMC抗干扰、看门狗自动恢复等功能，适应FAB洁净室的苛刻环境。对于高实时性要求的设备（如光刻机的同步数据），建议采用FPGA或专用采集卡，避免软件轮询的延时抖动。另外需要关注网关的存储容量，建议至少64GB工业级SD卡或SSD，用于断线缓存和本地日志存储。

Topic命名规范：推荐采用三段或四段式命名，如"fab/area/equip_id/metric_type"。避免使用纯数字ID作为主题段，建议用设备编号（如ETCH-101）。在主题末尾添加版本号（v1/v2）以便协议升级时平滑过渡。同时注意，EMQX单集群建议主题总数不超过100万，超过这个量级会出现内存占用过高和路由性能下降的问题。建议定期归档过期设备主题，并通过Broker的统计API监控主题总数增长趋势。

数据安全保障：FAB数据涉及工艺配方等核心商业机密，必须启用MQTT TLS加密传输。客户端认证采用X.509证书双向认证，确保每台网关的身份可信。Broker层面配置ACL（访问控制列表），限制每台设备只能发布自己的设备主题，防止恶意设备篡改他人的数据流。数据落盘后需加密存储，满足数据保护合规要求。建议定期进行安全审计，检查Broker的访问日志是否存在异常连接和未授权订阅行为。

运维监控不可少：对MQTT Broker集群部署Prometheus + Grafana监控，重点关注Broker的连接数、每秒消息量、订阅数、消息积压深度等核心指标。设置告警规则：连接数突降20%触发断线告警，消息积压超过10万条触发Broker过载告警。另外建议定期（每月）压测Broker性能，确保高负载下消息延迟在可接受范围内。网关本身也需部署Agent采集CPU、内存、磁盘使用率，避免因网关资源耗尽导致数据采集中断。

七、进阶方向：5G+边缘计算+数字孪生

本方案为FAB设备联网提供了基础数据管道，向上可拓展三大方向。第一是5G+IoT融合：在超大规模FAB（如300mm晶圆厂），设备部署密集，Wi-Fi网络存在同频干扰和多AP切换时延问题。5G URLLC（超可靠低时延通信）可提供小于1ms的确定性时延和99.999%的可靠性，替代有线连接释放设备布局自由度，尤其适合AGV搬运机器人和可移动工艺设备的联网。

第二是边缘智能：在IoT网关部署轻量级推理引擎（如ONNX Runtime或TensorRT），将设备数据的异常检测模型下沉到边缘端。例如基于设备历史正常电流波形训练的LSTM自编码器，在网关端实时检测刻蚀终点异常，将告警延迟从秒级降至毫秒级，避免批量晶圆报废。边缘端还可在本地完成数据降噪、特征提取和压缩上传，大幅降低中心系统的计算压力和网络带宽需求。

第三是数字孪生数据源：将MQTT实时采集的设备数据作为数字孪生平台的核心数据输入，结合3D建模构建FAB虚拟映射。设备工程师可以在数字孪生中回放历史工况、模拟工艺变更影响，甚至远程操作设备排查故障。这些进阶方向的核心都离不开基础IoT数据层的可靠支撑，而基于MQTT的采集架构正好提供了高吞吐、低延迟、易扩展的数据管道基础。

【提问式引导1】你们FAB的刻蚀设备用的是什么数据采集方案？踩过哪些坑？欢迎留言交流。

【提问式引导2】MQTT在工业现场的安全防护你是怎么做的？TLS双向认证部署复杂吗？
