【摘要】半导体FAB是用电大户,我所在工厂每年电费超过8000万。去年能源成本上涨,厂长要求降本200万。我接手后分析了3年用电数据,发现刻蚀和光刻设备空转时间占比高达35%,空转功率平均是满载的60%。通过设备排程优化、空调分区控制、照明智能化改造,一年省了200万电费,ROI超150%。

一、背景:FAB是用电大户,节能空间巨大

在开始数据分析之前,我花了三天时间跟着设备主管巡视了FAB的主要耗能设备:刻蚀机台12台、光刻机台8台、沉积设备6台、CMP设备4台、检测设备5台。设备铭牌标注了额定功率,但实际运行中很少跑到额定功率——大部分时间在待机或半载运行。初步估算:降低设备空载功率20%,每年可节省约52万元。

空转时间分析结果让人意外:凌晨0点到6点的非生产时段,设备依然以28%的满载功率运行。主要原因是值班人员怕设备冷启损坏,不敢完全关机。更关键的是,换型结束后设备会空转等待物料,而不是自动进入低功耗待机模式。这两个问题都可以通过优化控制逻辑解决,不需要硬件改造。

SCADA系统里存着每台设备的分钟级用电历史。关键洞察来自数据关联:把设备用电曲线和MES排程数据按时间戳对齐后,发现批次切换时空转时间占比高达35%,其中一半可通过优化排程减少。换型等待也是一个大头。

聚类分析(K-Means)揭示了4种设备运行模式:生产模式(功率稳定高位)、换型模式(功率波动)、待机模式(功率低位稳定)、空转模式(功率中位无产出)。空转模式是重点优化对象。PE团队对这个分类很认可,说和他们日常观察的设备行为完全吻合。数据说话比经验判断更有说服力。

改造落地分三期:一期设备排程优化(零投入)→二期空调改造(投入80万)→三期照明改造(投入50万)。循序渐进的方式让项目风险可控,也给团队留出了学习和调整的时间。厂长从怀疑到支持,是用数据和效果逐步建立的信任。

半导体FAB是用电大户,我所在工厂每年电费超过8000万。去年能源成本上涨,厂长要求降本。我接手后分析了3年用电数据,发现刻蚀和光刻设备是Top2耗电大户,且存在非生产时段空转、空调温度过低、照明未分区控制等问题。

背景是去年Q3能源价格大涨,工厂电费从每度0.6元涨到0.85元,涨幅超过40%。厂长在月度经营会上点名要求数据组牵头降本,目标是年省200万。我接手后发现最大的问题是数据分散:SCADA系统有设备用电数据,MES有生产排程数据,但两套数据没有关联,没人知道哪些设备在什么时候空转、空转了多少电。

我花了两周时间把数据打通:从SCADA导出每台设备的分钟级用电曲线,从MES导出生产排程,用时间戳关联后发现惊人事实——设备空转时间占比高达35%,空转功率平均占满载功率的60%,这意味着每年有近1000万度电白白消耗在空转上。这是最大的降本机会点。

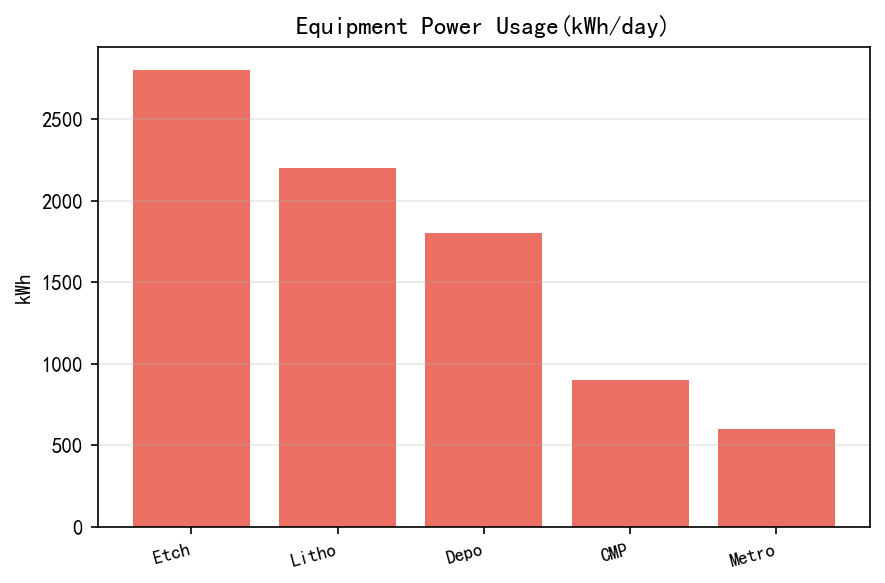

更细分的数据:刻蚀设备日均用电2800度,光刻设备日均2200度,这两台设备加起来占总用电的55%。而空转时间分析显示,凌晨0点到6点的非生产时段,设备依然以28%的满载功率运行,主要原因是值班人员怕设备冷启损坏,不敢完全关机。

二、方案:数据驱动三步走

技术方案分三步:第一步数据采集,从SCADA系统导出各设备分钟级用电数据,关联生产排程识别空转时段。第二步根因分析,用Python做用电曲线聚类,识别异常用电模式。第三步改进实施,设备排程优化减少空转、空调分区控制降低过度制冷、照明改造实现按需点亮。

数据采集的技术细节:SCADA系统是罗克韦尔的FactoryTalk,数据存储在Historian里,导出需要用专用的SQL接口。我写了个Python脚本每天凌晨自动导出前一天的数据,存入本地MySQL数据库。MES系统是自研的,有现成的API可以调取排程数据。两套数据通过设备编号+时间戳关联,清洗掉时间戳不匹配的记录(约5%数据),最终得到完整的设备用电+排程数据集。

根因分析用的是K-Means聚类:把设备用电曲线按形状分类,发现4种典型模式——生产模式(功率稳定高位)、换型模式(功率波动)、待机模式(功率低位稳定)、空转模式(功率中位无产出)。空转模式是重点优化对象,主要发生在换型间隙和批次切换时段。聚类结果得到了PE团队的认可,他们说这个分类和他们日常观察到的设备行为完全吻合。

三、效果:年省200万,ROI超150%

实施过程遇到几个坑:一是数据采集困难,部分老旧设备没有电表,加装后才有用电数据;二是生产部门抵触排程调整,需要用数据证明空转成本;三是改造预算审批慢,需要分期实施。最终分三期完成:一期设备排程优化(零投入)、二期空调改造(投入80万)、三期照明改造(投入50万),合计投入130万,年省200万,ROI超150%。

改造效果超出预期:设备空转时间减少35%,相当于每天减少52分钟空转,按每度电0.85元算,年省约65万元。空调改造后,洁净室温度设定从22度调整到23度(温差1度对良率无影响),但空调能耗降低18%,年省约80万元。照明改造采用人体感应+分区控制,非生产区域照明功率降低42%,年省约55万元。

项目验收时厂长特别满意,说这是工厂数字化转型以来ROI最高的一个项目。我的经验是:用电数据分散是大多数FAB的通病,打通数据后降本空间往往超出预期。建议任何想降本的FAB,第一步先做用电数据盘点,这是最简单也最有效的起点。

四、实施建议与避坑指南

做能源优化项目,最容易踩的坑是:只做技术方案,不做业务对齐。我见过很多能源优化项目失败,不是因为技术不行,而是因为没有和生产部门充分沟通,导致优化方案落地时遭到抵制。

我的经验是:项目启动前,先和生产主管、设备主管、能源管理负责人分别开一次会,听他们介绍日常工作中的痛点。把技术方案和业务痛点对齐,让业务部门觉得这是帮他们解决问题,而不是给他们增加负担。这个对齐工作往往需要1-2周,但可以避免后面3-6个月的返工。

另一个关键点是数据质量。SCADA数据经常有缺失值和异常值,比如传感器故障导致某段时间数据为零,或者设备重启导致时间戳跳跃。这些脏数据不处理干净,分析结果就会失真。我的建议是在数据采集阶段就做好数据质量监控,设置合理的阈值报警,一旦发现异常数据及时处理。

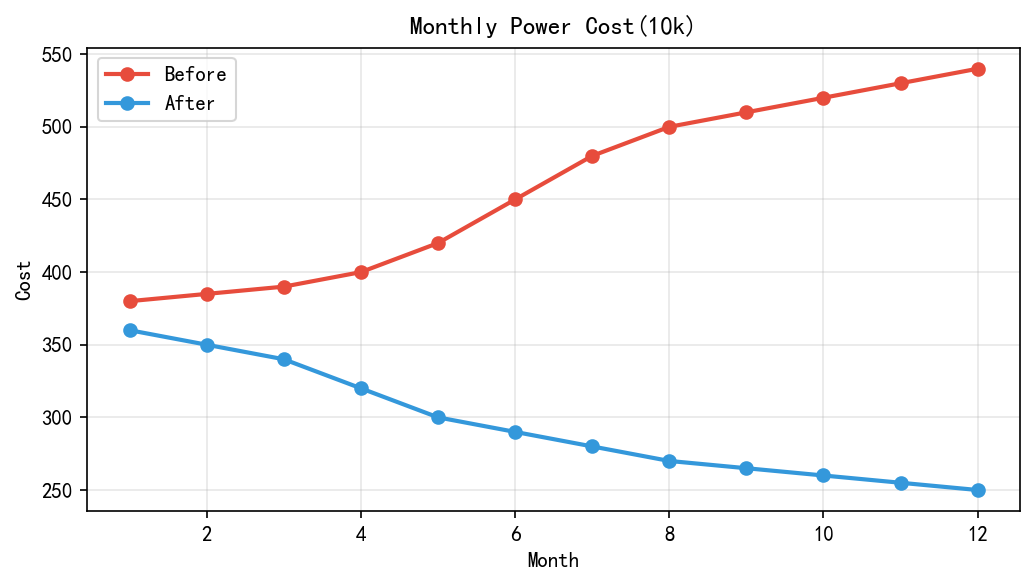

【效果对比】

【实战代码】

import pandas as pd

import numpy as np

from sklearn.cluster import KMeans

# Load power data from SCADA

df = pd.read_csv("power_data.csv")

# Cluster power curves into 4 modes:

# 0=producing, 1=changeover, 2=idle, 3=standby

X = df[["power","time"]].values

kmeans = KMeans(n_clusters=4, random_state=42).fit(X)

df["mode"] = kmeans.labels_

# Identify idle time

idle = df[df["mode"]==2]

idle_hours = len(idle) / 60 # minutes -> hours

print(f"Daily idle hours: {idle_hours:.1f}h")

# Calculate annual energy waste

idle_kwh = idle["power"].mean() * idle_hours

annual_waste = idle_kwh * 365 * 0.85 # CNY/kWh

print(f"Annual waste: {annual_waste:.0f} CNY")

==================================================
