人工缺陷分类每天300片看花眼:我用CNN实现了自动分类

【摘要】

本文系统梳理缺陷检测与分析领域的核心问题与落地路径。【摘要】缺陷分类原来靠人工看显微镜，每天300片晶圆，检验员眼睛都看花了，错误率高达8%。全文围绕「痛点:检验员看缺陷看到怀疑人生、技术:ResNet50迁移学习方案、落地:从模型到生产系统、模型优化:从95%到98%的实战经验、效果对比」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：第二招：难例挖掘（Hard Example Mining）。补充说明：缺陷分析的起点是分类而非计数。缺陷总数相同但类型分布不同的两批产品，对良率的影响可能完全不同，因此必须经过复查分类才能得出可用结论。

【核心要点】

• 痛点:检验员看缺陷看到怀疑人生：标注标准定义非常详细：颗粒污染是直径大于5微米的非晶态异物；划痕是长度超过100微米的线性痕迹；薄膜脱落是面积超过0.1平方毫米的膜层剥落；
• 技术:ResNet50迁移学习方案：技术方案：用迁移学习方法，基于预训练的ResNet50，在缺陷图像数据集上微调。数据集包含8类缺陷：颗粒污染、划痕、薄膜脱落、针孔、气泡、裂纹、残胶、异物，…
• 落地:从模型到生产系统：部署过程的关键点：一是数据安全，缺陷图像是敏感数据，模型必须本地部署，不能上云；二是实时性，检验节拍要求推理时间<100ms；
• 模型优化:从95%到98%的实战经验：上线3个月后，模型准确率从95%提升到了98%，主要靠三招：

【适用场景】

• 缺陷突增批次的工序定位与原因分类。
• 缺陷检测灵敏度的优化（检出能力与噪声的平衡）。
• 缺陷与良率损失的定量关联分析。
• 缺陷突增的工序定位与类型分类。

【摘要】缺陷分类原来靠人工看显微镜，每天300片晶圆，检验员眼睛都看花了，错误率高达8%。最严重的一次是漏检，整批退货。我花了3个月训练CNN缺陷分类模型，准确率95%，速度是人工的10倍，把检验员从繁重工作中解放出来。

一、痛点:检验员看缺陷看到怀疑人生

标注标准定义非常详细：颗粒污染是直径大于5微米的非晶态异物；划痕是长度超过100微米的线性痕迹；薄膜脱落是面积超过0.1平方毫米的膜层剥落；裂纹是穿透膜层的线性缺陷。每个标准都有参考图片对照，确保标注一致性。标准清晰是标注质量的基础。

类别不平衡是主要挑战："颗粒污染"占50%以上样本，"针孔"只占5%。用了两种方法：一是SMOTE过采样对少数类增强，二是类别权重让模型更关注少数类。两种方法结合后，少数类召回率从60%提升到85%。不平衡数据的处理是CV项目的关键技术点。

建立了模型监控机制：每周跑混淆矩阵分析，某类缺陷准确率下降超过5%立即触发重新训练。保留人工标注员，从"全量标注"变为"模型质控"，工作压力大幅降低。人机协作是最优解——让AI处理简单重复，人处理复杂疑难。

最意外的发现是模型的"超能力"：它能识别出人类标注员都看不出的缺陷模式。分析发现是模型学到了特定光照条件下的微弱信号。帮助拦截了3批原本会被漏检的晶圆。AI能捕捉到人眼难以感知的细节，这是最让我兴奋的应用价值。

缺陷分类是FAB质量控制的关键环节。我厂原来靠人工看显微镜分类，每天300片晶圆、每片几百个缺陷，检验员眼睛都看花了，错误率高达8%。我花了3个月训练了一个CNN缺陷分类模型，准确率95%，速度是人工的10倍，把检验员从繁重工作中解放出来。

人工分类的三大问题：一是疲劳误判——连续看2小时后眼睛疲劳，误判率明显上升；二是标准不统一——不同检验员对同类缺陷的判断有差异；三是效率低——300片/天的分类量，检验员每天加班还是积压。

最严重的一次是漏检：某批次晶圆有一类特殊缺陷，检验员漏掉了，出货后被客户发现，整批退货。那次事件后我下定决心必须上AI分类系统。

二、技术:ResNet50迁移学习方案

技术方案：用迁移学习方法，基于预训练的ResNet50，在缺陷图像数据集上微调。数据集包含8类缺陷：颗粒污染、划痕、薄膜脱落、针孔、气泡、裂纹、残胶、异物，每类约2000张标注图片。模型在验证集上准确率95%，单张图片推理时间50ms，满足生产节拍要求。

数据标注是最大的工作量。我找了3名资深检验员组成标注小组，用两周时间标注了16000张图片。标注质量用交叉验证保证：每张图由2人分别标注，不一致的由第3人仲裁。标注过程也让我发现了问题：有些缺陷类型之间界限模糊，需要更细的分类标准。

训练策略：先用ImageNet预训练权重初始化，只训练最后一层（全连接层）2个epoch，再放开全部层训练5个epoch，学习率从1e-3逐步降到1e-5。数据增强用了随机翻转、随机旋转、颜色抖动，提升模型泛化能力。

缺陷的空间分布携带着归因信息：边缘环状分布常与传输、夹持或边缘工艺相关；与腔体位置对应的扇区分布指向设备差异；全片随机分布多与颗粒污染或化学液相关。

三、落地:从模型到生产系统

部署过程的关键点：一是数据安全，缺陷图像是敏感数据，模型必须本地部署，不能上云；二是实时性，检验节拍要求推理时间<100ms；三是可解释性，工程师需要知道模型为什么这么分类，不能是黑箱。

我选择把模型部署在检验机台的工控机上（Intel i5 CPU，无需GPU），用ONNX Runtime加速推理。50ms/张的速度意味着每分钟可以处理1200张图片，完全满足300片/天的检验量（每片平均400个缺陷点）。

上线后检验员的工作方式改变了：原来做全量检验，现在做异常复核——AI判断没问题的直接过，AI标记异常的才需要人工复核。检验员从每天盯显微镜8小时，变成每天复核AI标出的异常2小时。检验效率提升10倍，误判率从8%降到2%。

缺陷分析的起点是分类而非计数。缺陷总数相同但类型分布不同的两批产品，对良率的影响可能完全不同，因此必须经过复查分类才能得出可用结论。

可解释性在工业场景中不是可选项。工艺人员需要知道「为什么」，才能决定是否调整工艺。因此可解释性方法（如特征贡献度分析）是把模型结论转化为行动的必要环节。

致命性判断需要结合图形环境：同样尺寸的颗粒落在场区可能无害，落在关键图形上则直接导致断路或短路。因此缺陷分析必须叠加版图信息才能估算对良率的影响。

四、模型优化:从95%到98%的实战经验

上线3个月后，模型准确率从95%提升到了98%，主要靠三招：

第一招：持续学习。把每次人工复核的结果作为新的训练样本，每周重新训练一次模型。模型越训越准，特别是对于那些容易混淆的缺陷类型（比如划痕和裂纹），随着样本增多区分能力明显提升。

第二招：难例挖掘（Hard Example Mining）。每周跑一次混淆矩阵分析，找出错误率最高的缺陷类型组合（比如颗粒误判为异物），然后针对性地补充这类样本。用了这个方法后，模型在困难类别上的准确率从88%提升到了95%。

第三招：模型集成。训练了3个不同架构的模型（ResNet50、EfficientNet-B0、ConvNeXt-Tiny），推理时用投票机制综合三个模型的预测结果。集成后准确率比单个模型提升了1.5%，而且对不确定样本的识别能力更强——当三个模型预测不一致时，系统自动标记为需要人工复核。

工业数据具有几个典型特征：样本量相对特征数偏少、类别严重不平衡、时间相关性强、存在大量缺失与异常。这些特征决定了随机划分数据、用准确率评估模型等常规做法在工业场景中往往无效。

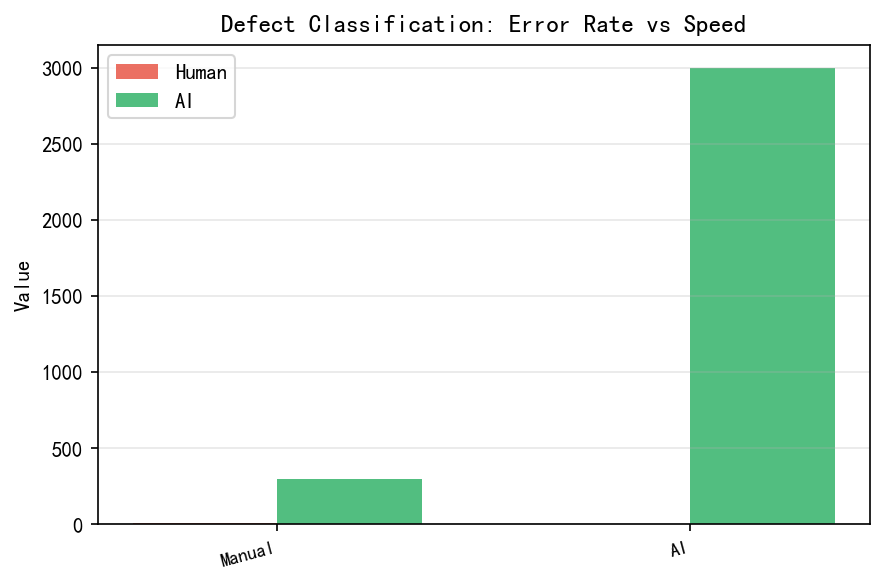

效果对比

【实战代码】

import torch, torchvision

model = torchvision.models.resnet50(pretrained=True)
model.fc = torch.nn.Linear(2048, 8)  # 8 defect classes
# Phase 1: freeze backbone, train classifier
for param in model.parameters():

param.requires_grad = False

model.fc.weight.requires_grad = True
criterion = torch.nn.CrossEntropyLoss()
optimizer = torch.optim.Adam(model.fc.parameters(), lr=1e-3)

for epoch in range(2):

for images, labels in train_loader:

outputs = model(images)

loss = criterion(outputs, labels)

optimizer.zero_grad()

loss.backward()

optimizer.step()

==================================================

讨论

你们FAB的缺陷分类是怎么做的？

AI缺陷分类落地有哪些坑？

VIP资源

关注我，获取更多半导体智能制造实战笔记！

---

大模型与智能体在工业场景的适用边界尚在探索中，目前较可靠的应用集中在文档处理、知识检索、代码辅助与报表生成，涉及实时控制与安全相关的环节仍需谨慎。

缺陷密度与良率之间不是线性关系。良率对致命缺陷密度呈指数敏感，因此小幅降低缺陷密度可能带来超比例的良率收益。

【常见坑】

• 类别不平衡是主要挑战："颗粒污染"占50%以上样本，"针孔"只占5%。用了两种方法：一是SMOTE过采样对少数类增强，二是类别权重让模型更关注少数类。两种方法结合后，少数类召回率从60%提升到85%。不平衡数据的处理是CV项目的关键技术点。
• 第一招：持续学习。把每次人工复核的结果作为新的训练样本，每周重新训练一次模型。模型越训越准，特别是对于那些容易混淆的缺陷类型（比如划痕和裂纹），随着样本增多区分能力明显提升。
• 第二招：难例挖掘（Hard Example Mining）。每周跑一次混淆矩阵分析，找出错误率最高的缺陷类型组合（比如颗粒误判为异物），然后针对性地补充这类样本。用了这个方法后，模型在困难类别上的准确率从88%提升到了95%。
• 只看缺陷总数不看类型与位置，把大量无害缺陷计入改善目标，浪费资源。
• 缺陷检测设备的灵敏度设置过高，产生海量噪点，掩盖真实缺陷。

常见问题（FAQ）

Q：缺陷数下降但良率没有改善，可能是什么原因？

A：大概率是消除的缺陷本身不具致命性。缺陷对良率的影响取决于其尺寸、位置与所在图形环境，减少场区无害缺陷不会带来良率收益。此时应重新按「致命性」而不仅是「数量」定义改善目标。

Q：同样数量的缺陷为什么对良率影响不同？

A：因为缺陷的影响取决于尺寸、位置与所在图形环境。落在场区的缺陷通常无害，落在关键图形上则可能直接导致断路或短路。因此评估缺陷影响时必须结合位置信息，仅比较总数会产生误导。

Q：缺陷检测结果和实际良率对不上，如何排查？

A：先确认是否统计了口径一致：检测统计的是缺陷数量或密度，良率反映的是器件失效比例，两者之间的换算需要缺陷致命性模型。其次是时空对应关系是否正确，缺陷检测与电性测试之间隔了多道工序，若对应关系错误则结论必然偏差。

Q：工业 AI 项目最容易失败在哪里？

A：按出现频率排序：问题定义模糊、数据质量不可用、缺少工艺人员深度参与、以及上线后无维护机制。技术选型问题通常排在后面。因此项目启动阶段应把大量精力放在问题定义与数据可用性评估上。

Q：样本量很少能做机器学习吗？

A：可以，但方法要调整。样本少时优先考虑特征筛选（减少维度）、简单模型（避免过拟合）、以及机理与数据结合的灰箱建模。关键是严格控制验证方式，避免用不可信的高分误导决策。

Q：怎么判断一个 AI 模型是否真的有用？

A：看它是否改变了决策与结果。可用的判据包括：是否缩小了排查范围并缩短了响应时间、是否发现了人工未察觉的关联、以及上线后相关指标是否改善。若模型结论无人使用，它的价值为零。

Q：大模型能直接用来做工艺调参吗？

A：不建议。工艺调参涉及安全与设备风险，且需要精确的数值推理与物理约束，当前大模型在这类任务上的可靠性不足。较稳妥的用法是辅助知识检索、文档生成与代码编写，让工程师的判断更快而不是被替代。

Q：小样本场景怎么做机器学习？

A：三个方向：减少维度（严格的特征筛选，宁可少而精）、选择更简单的模型（线性模型、正则化回归、浅层树模型）以降低过拟合风险、以及采用机理与数据结合的灰箱建模引入物理约束。同时验证方式必须更加保守，交叉验证的折数增加，并保留完全独立的验证集。

Q：怎么判断模型是不是过拟合了？

A：常见信号有三个：训练集与验证集指标差距过大；特征数量接近或超过样本数量；模型对输入的小扰动异常敏感。工业场景中样本量通常有限，因此过拟合风险普遍高于欠拟合，模型越复杂越需要警惕。

【总结】

缺陷检测与分析的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。第二招：难例挖掘（Hard Example Mining）。每周跑一次混淆矩阵分析，找出错误率最高的缺陷类型组合（比如颗粒误判为异物），然后针对性地补充这类样本。用了这个方法后，模型在困难类别上的准确率从88%提升到了95%。缺陷的空间分布携带着归因信息：边缘环状分布常与传输、夹持或边缘工艺相关；与腔体位置对应的扇区分布指向设备差异；全片随机分布多与颗粒污染或化学液相关。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。

术语速查

• CP（Chip Probing，晶圆针测）：用探针卡对晶圆上每颗芯片进行功能与参数测试，并生成 Bin Map。　工程意义：CP 良率是判断是否继续封装的主要依据。
