OEE只有65%:我用数据驱动把设备利用率拉到85%

【摘要】

本文系统梳理设备管理与预测性维护领域的核心问题与落地路径。【摘要】设备综合效率（OEE）只有65%，远低于行业标杆85%。全文围绕「问题:65%的OEE让我睡不着、改进:三类损失各个击破、成果:82% OEE是怎么做到的、OEE看板设计与数据采集、效果对比」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：OEE看板的设计原则：让问题一目了然。补充说明：设备管理的两类指标需要分开看：MTBF 衡量可靠性（多久坏一次），MTTR 衡量可维护性（坏了多久能修好）。两者对应完全不同的改善动作——前者靠预防与设计，后者靠备件储备、维修技能与流程效率。

【核心要点】

• 问题:65%的OEE让我睡不着：定义了5种设备状态：生产（实际产出）、空转（有指令但无产出）、故障（设备损坏等待维修）、换型（更换产品）、等待（等待物料或人员）。
• 改进:三类损失各个击破：OEE = 可用率 x 表现率 x 质量率。我厂的分解：可用率85%（故障停机损失）、表现率90%（换型/调机/等待损失）、质量率92%（不良品损失）。
• 成果:82% OEE是怎么做到的：数据驱动是关键：建立了实时OEE看板，每台设备状态实时可视化。设备停机自动分类（故障/换型/等待/其他），让问题无处遁形。
• OEE看板设计与数据采集：OEE系统最难的不是算法，是数据采集。FAB设备种类繁多，通信协议各异：有些设备支持OPC UA，有些只有Modbus，有些干脆没有数字接口。

【适用场景】

• 设备非计划停机时间偏长的改善方案设计。
• 维保策略从定期转向预测性的可行性评估。
• 点检体系与异常闭环流程的建立。
• 设备台账与部件管理的规范化。

【摘要】设备综合效率（OEE）只有65%，远低于行业标杆85%。分析了6个月设备停机数据，发现三大问题：故障停机占15%、换型调机占12%、等待物料占8%。针对性改进后，OEE（设备综合效率，Overall Equipment Effectiveness）半年内提升到82%，产能增加相当于白捡了一台设备。

一、问题:65%的OEE让我睡不着

定义了5种设备状态：生产（实际产出）、空转（有指令但无产出）、故障（设备损坏等待维修）、换型（更换产品）、等待（等待物料或人员）。每台设备的运行数据都归类到这5种状态，无法归类的触发人工复核。标准清晰是管理的前提。

看板设计参考了丰田安东系统的理念：问题要可视化、实时化、让所有人都能看到。看板挂在FAB公共区域，每台设备的OEE和三大损失占比一目了然。OEE低于70%时看板自动变色提醒。简单的设计让设备问题从"没人知道"变成了"所有人都知道"。透明是最好的监督。

PM计划参考了设备厂商建议和历史故障数据。把所有设备故障整理成故障谱，按频率和影响程度排序，识别出Top10高频故障，针对性制定预防性维护计划。非计划停机减少了40%。预防胜于治疗，设备维护也是一样。

OEE提升是持续改进过程，不可能一蹴而就。前3个月重点是建立数据基础和识别损失来源（这阶段OEE可能不升反降），中间3个月实施针对性改进，后3个月固化流程和建立长效机制。半年从65%提升到82%，节奏很重要。

设备综合效率（OEE）是FAB核心指标，我厂长期只有65%，远低于行业标杆85%。厂长要求提升，我接手后分析了6个月设备停机数据，发现三大问题：故障停机占15%、换型调机占12%、等待物料占8%。针对性改进后，OEE半年内提升到82%。

数据分析的过程很有戏剧性。OEE看板显示65%，但没人知道为什么这么低。我去问设备主管，他说设备经常停；问生产主管，他说排程总是delay；问物料主管，他说物料总是跟不上。三个部门互相推责任。

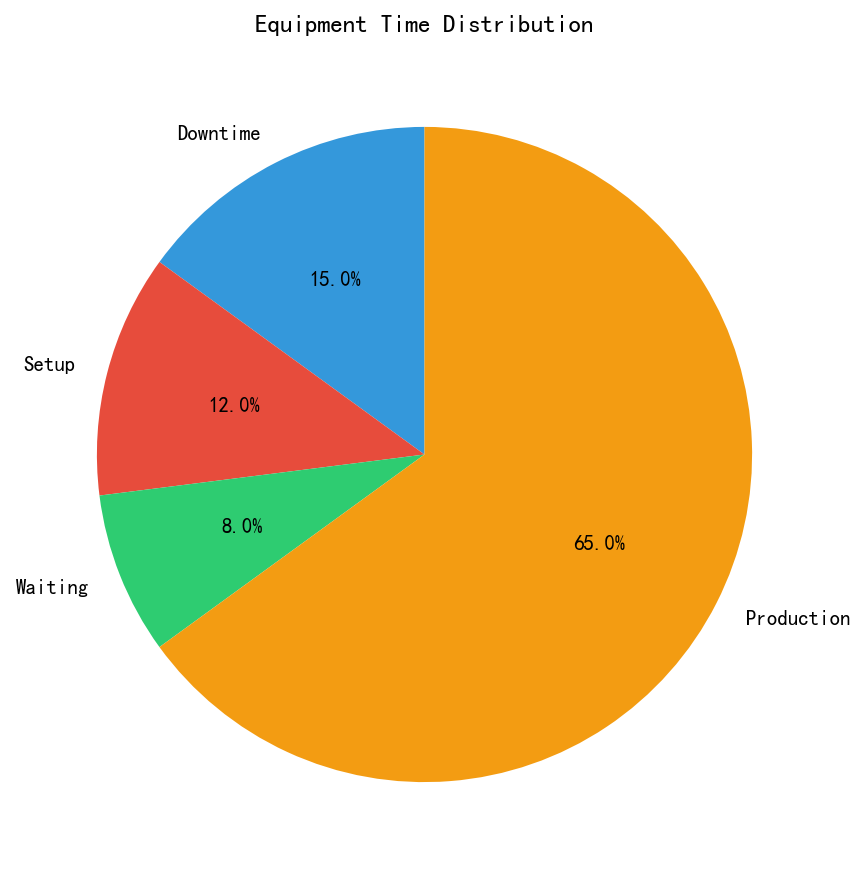

我让IT给每台设备装上实时状态监控（利用设备已有的通信接口），采集设备运行/停机/故障的状态数据，粒度精确到分钟。6个月数据采集下来，答案一目了然：三类损失占总时间15%+12%+8%=35%，这三项就是突破口。

二、改进:三类损失各个击破

OEE = 可用率 x 表现率 x 质量率。我厂的分解：可用率85%（故障停机损失）、表现率90%（换型/调机/等待损失）、质量率92%（不良品损失）。改进措施：故障停机——建立预测性维护系统提前干预；换型损失——SMED快速换型方法，标准换型时间从4小时降到1.5小时；等待损失——优化物料排程减少设备闲置。

预测性维护是关键。以前设备坏了才修，坏的时候往往是半夜或者周末，影响最大。现在根据设备运行参数趋势（温度、振动、电流）预测故障概率，提前2-3天安排维护，生产计划不受影响。预测准确率目前约78%，误报率控制在10%以内。

SMED（快速换型）的效果超出预期。我厂换型时间长主要不是设备问题，而是准备流程问题：工具没提前备好、参数没提前确认、人员没提前到位。我把换型流程分解成14个步骤，找出6个可以并行的步骤，换型时间从4小时压缩到1.5小时。

OEE 的单一数字便于横向比较，但只有拆解到六大损失才能指导改善：设备故障、换型调整、空转短暂停机、速度降低、工艺不良、启动废品。每一类损失对应不同的改善路径。

三、成果:82% OEE是怎么做到的

数据驱动是关键：建立了实时OEE看板，每台设备状态实时可视化。设备停机自动分类（故障/换型/等待/其他），让问题无处遁形。每周OEE复盘会，Top3低OEE设备负责人上台讲改进计划。透明化+问责制，半年内OEE从65%提升到82%。

额外的收获是产能提升。OEE提升20%带来的产能增加，相当于不花一分钱多了一台设备的产出。按每台设备年产值500万算，相当于每年增加100万产能。而且设备故障减少后，加班和紧急维修的成本也降了。

最让我有成就感的是团队文化的改变。以前设备停了没人关心为什么停；现在每周复盘，大家主动分析原因、提出改进方案。数据透明化让问题浮出水面，而问题一旦被看见，解决就不远了。

设备数据与工艺数据结合才能完整定位问题：同一故障在不同工艺条件下对产品的影响不同，孤立的设备数据难以判断严重程度。

OEE 数据的可信度依赖采集自动化程度：依赖人工记录停机时间与原因的系统，数据质量随时间下降，改善决策也随之失准。

换型时间的缩短对 OEE 影响往往被低估：换型属于计划内停机但会计入可用率损失，缩短换型时间既能提升 OEE 也能支撑更小批量的生产，从而降低库存。

四、OEE看板设计与数据采集

OEE系统最难的不是算法，是数据采集。FAB设备种类繁多，通信协议各异：有些设备支持OPC（光学邻近效应校正，Optical Proximity Correction） UA，有些只有Modbus，有些干脆没有数字接口。我的方案是分层次采集：优先从设备自身的通信接口采集（最准确），其次从SCADA（数据采集与监视控制系统，Supervisory Control and Data Acquisition）采集（次准确），最后从人工记录补充（最不准确但可覆盖盲区）。

数据采集的实时性要求：OEE计算需要分钟级甚至秒级的设备状态数据，但历史数据查询往往是小时级或天级。我在边缘侧（靠近设备）部署了数据采集程序，用MQTT（消息队列遥测传输协议，Message Queuing Telemetry Transport）协议把实时状态推到时序数据库，确保数据不过期、不丢失。

OEE看板的设计原则：让问题一目了然。我设计的看板有三层：全局OEE趋势（所有设备汇总）、单设备OEE明细（点击可钻取）、损失分解（柱状图展示三大损失占比）。每天早会只要5分钟，管理层就能看到昨天OEE是多少、主要损失是什么、责任部门是谁。

设备管理的两类指标需要分开看：MTBF 衡量可靠性（多久坏一次），MTTR 衡量可维护性（坏了多久能修好）。两者对应完全不同的改善动作——前者靠预防与设计，后者靠备件储备、维修技能与流程效率。

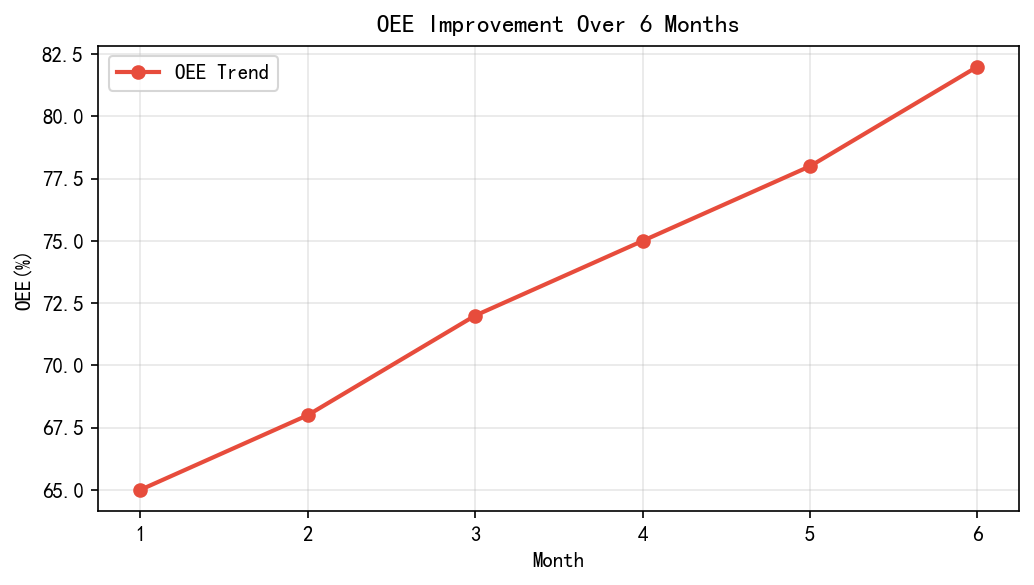

效果对比

【实战代码】

def calc_oee(availability, performance, quality):
return availability * performance * quality

oee_before = calc_oee(0.85, 0.90, 0.92)
print(f"OEE before: {oee_before:.1%}")  # 65%

oee_after = calc_oee(0.95, 0.93, 0.93)
print(f"OEE after: {oee_after:.1%}")  # 82%

losses = {

"故障停机": 0.15,

"换型调机": 0.12,

"等待物料": 0.08

}

total_loss = sum(losses.values())
print(f"Total time loss: {total_loss:.0%}")  # 35%

==================================================

讨论

你们FAB的OEE目标是多少？

怎么减少设备故障停机时间？

VIP资源

关注我，获取更多半导体智能制造实战笔记！

---

维保策略有三种：事后维修（坏了再修）、定期维护（按时间或运行量）、预测性维护（按实际状态）。选择依据是失效模式——随机失效适合事后维修，与运行量相关的磨损适合定期维护，有可监测劣化特征的适合预测性维护。

点检的价值在于标准化与可追溯。没有标准项、没有记录、没有异常反馈闭环的点检，只是形式上的巡查。

【常见坑】

• OEE系统最难的不是算法，是数据采集。FAB设备种类繁多，通信协议各异：有些设备支持OPC UA，有些只有Modbus，有些干脆没有数字接口。我的方案是分层次采集：优先从设备自身的通信接口采集（最准确），其次从SCADA采集（次准确），最后从人工记录补充（最不准确但可覆盖盲区）。
• 所有设备都上预测性维护。缺少劣化特征或失效样本的设备，投入产出比很低。
• 只统计停机时间不分析停机原因分布，改善方向无法聚焦。
• 点检表长期不修订，与设备实际状态脱节，形成无效记录。
• 备件按单价而非影响分级，关键小备件缺货导致长时间停机。

常见问题（FAQ）

Q：预测性维护需要多长的数据积累？

A：没有固定门槛，但需要覆盖足够多次的失效过程才能建立劣化模型。实践中先做状态监控与阈值报警，积累数据后再逐步过渡到趋势预测，比一步到位更稳妥。

Q：降低停机时间应该先做什么？

A：先做停机原因的分类统计与 Pareto 排序，明确主要损失来自设备故障、换型调整、等待物料还是计划保养。四类原因的改善手段完全不同，不分类就开始优化很容易做无用功。

Q：点检做得很认真但故障率没下降，为什么？

A：可能是点检项与实际失效机理不匹配。点检应针对已知的主要失效模式设计项目，而不是通用的外观巡查。建议从故障历史反推点检项，并定期根据新失效模式补充。

Q：如何确定哪些设备值得做预测性维护？

A：评估三个条件：是否存在可监测且与失效相关的劣化特征、是否有足够的历史失效样本、以及故障停机造成的损失是否显著高于监测成本。三项都满足时投入产出比最好。不具备条件时，先做状态监测与阈值管理是更务实的选择。

Q：设备故障记录应该记什么？

A：建议至少包含五个要素：发生时间、故障现象、涉及的部件或腔体、根本原因、以及采取的措施。只记录现象不记录原因的记录无法用于趋势分析，也无法转化为可复用的处理经验。

Q：备件库存怎么设置才合理？

A：按失效影响而非单价分级：导致整线停机或长时间停机的关键备件应保有一定库存，即使单价较低；影响有限且易采购的通用件可以低库存甚至零库存。分级依据是停机损失与补货周期的乘积。

【总结】

设备管理与预测性维护的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。OEE看板的设计原则：让问题一目了然。我设计的看板有三层：全局OEE趋势（所有设备汇总）、单设备OEE明细（点击可钻取）、损失分解（柱状图展示三大损失占比）。每天早会只要5分钟，管理层就能看到昨天OEE是多少、主要损失是什么、责任部门是谁。维保策略有三种：事后维修（坏了再修）、定期维护（按时间或运行量）、预测性维护（按实际状态）。选择依据是失效模式——随机失效适合事后维修，与运行量相关的磨损适合定期维护，有可监测劣化特征的适合预测性维护。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。

术语速查

• OEE（Overall Equipment Effectiveness，设备综合效率）：由可用率、性能率、良品率相乘得到的设备效率综合指标。　工程意义：单一数字便于横向比较，但必须拆解到六大损失才能定位问题。
• MES（Manufacturing Execution System，制造执行系统）：位于计划层与控制层之间，负责工单执行、过程追溯、数据采集与质量管控的信息系统。　工程意义：是打通 ERP 计划与车间现场的中间层。
• OPC（Optical Proximity Correction，光学邻近效应校正）：在掩模版图形上预先做几何补偿，使经过光学衍射与工艺效应后在晶圆上得到目标图形的技术。　工程意义：28nm 以下节点的必需手段，直接决定线宽一致性。
• OPC UA（OPC Unified Architecture，OPC 统一架构）：独立于平台、面向服务的工业通信与信息建模标准。　工程意义：是设备层到 MES 层数据互通的主流协议。
• MQTT（Message Queuing Telemetry Transport，消息队列遥测传输协议）：轻量级发布订阅协议，适合低带宽、不稳定的工业现场数据传输。　工程意义：适合高频采集数据的边缘汇聚。
• SCADA（Supervisory Control and Data Acquisition，数据采集与监视控制系统）：面向现场设备的数据采集与集中监控系统。　工程意义：常作为 MES 与设备之间的数据通道。
• MTBF（Mean Time Between Failures，平均故障间隔时间）：设备两次故障之间的平均运行时长，衡量可靠性。　工程意义：MTBF 提升通常意味着维保策略从被动转为预防。
• MTTR（Mean Time To Repair，平均修复时间）：从故障发生到恢复正常的平均耗时，衡量可维护性。　工程意义：降低 MTTR 对产能的影响往往比提升 MTBF 更快见效。
