SPC控制限设错了：误报还是漏报的根本原因

[粉丝专享] SPC控制限设错了：误报还是漏报的根本原因

分类：SPC过程控制 | 发布：2026-08-11 2号槽位

一、痛点：SPC控制限设错了，报警要么"全是误报"要么"全是漏报"

SPC控制限是SPC系统最核心的参数——限设得太窄，误报满天飞，工程师对报警麻木；限设得太宽，异常检测不到，良率悄悄损失。我见过最极端的case：某设备的SPC控制限是工程师入职时设的，5年没更新过。5年间设备状态变了（腔室老化、耗材更替），实际工艺均值和标准差都变了，但控制限没变——结果设备实际上已经偏移了±4σ，但报警从来没触发，因为控制限还按5年前的基准算的。这个问题的代价：5年间每月0.3%的隐性良率损失，累计下来不是小数目。控制限不是"设一次永久用"的，它需要随着设备状态更新。

二、控制限的三个常见错误

错误一：用规格限（SPEC）当控制限。SPEC是"客户要求的最低质量标准"，Control Limit是"工艺自身稳定性的统计边界"，两者完全不同。SPEC是工程决策（客户能接受什么质量），Control Limit是统计决策（工艺在自然波动下会落在什么范围）。用SPEC当控制限是危险的：即使工艺完全正常，只要SPEC比控制限宽，控制限就不起作用；反过来如果SPEC比控制限窄，工艺正常波动也会触发大量超SPEC报警。正确做法：用±3σ统计控制限，SPEC只用来判断"是否需要报废/返工"，不参与SPC报警逻辑。

错误二：控制限用太久不更新。控制限是基于历史数据计算的，如果工艺状态变了（PM后腔室变干净、耗材老化导致波动变大），控制限必须重新计算。我在F厂的做法：每500片或每3个月，用最近200片的数据重新计算一次控制限——这个频率在大多数Fab是够用的，不会因为更新太频繁导致控制限不稳定，也不会因为太久不更新导致控制限失效。

错误三：分组方式选错了导致控制限失真。X-bar图的R/d2系数取决于子组大小：子组=5时d2=2.326，UCL=X_bar+3×(R-bar/d2)；子组=3时d2=1.693。子组越小，控制限越宽；子组越大，控制限越窄。如果你的子组从5改成3但控制限没重算，控制限会变窄50%以上，产生大量误报。更关键的是：子组内的变异（R）应该代表"短期工艺波动"，子组间的变异代表"长期工艺偏移"——如果子组分得不对（把不同时段的样本放进同一子组），R被低估，控制限过窄，灵敏度丧失。

三、控制限的科学计算方法

四、真实案例：控制限漂移导致隐性良率损失

G厂的CVD设备，2023年刚上线时工艺稳定性很好（腔室新、薄膜均匀性佳），SPC控制限设的是±3σ，报警触发率正常。2025年腔室老化后，工艺波动增加了约30%（膜厚标准差从0.8nm增加到1.1nm），但控制限没更新。结果：从2025年到2026年，这台设备的SPC报警触发率降到了"看起来很完美"的水平（几乎没有报警），工程师很满意，但良率悄悄下降了0.4%——因为控制限已经宽到包住了真实异常。这个case的教训：SPC报警率的"假完美"比"真报警"更危险。监控SPC报警率本身也是SPC的一部分——如果报警率突然降到零，需要检查控制限是否需要更新，而不是庆祝"质量变好了"。

五、动态控制限的实现思路

思路一：滚动窗口重算。每N片（建议N=200-500）或每T天（建议T=30-90）用最近M片（M建议=100-200）数据重新计算控制限。这个方法简单有效，但需要注意：重算瞬间控制限会跳变，如果正好有一两个点在"旧限内、新限外"，会产生"伪报警"。解决方案：设置7天过渡期，新旧限线性插值过渡。

思路二：Shewhart + CUSUM联合监控。Shewhart图（±3σ限）检测大偏移，CUSUM（累积和）检测小偏移累积。这种组合可以同时覆盖"突发异常"和"缓慢漂移"两种故障模式。我在H厂用这个方案：Shewhart负责"立即报警"（单点超限），CUSUM负责"趋势预警"（连续10点向同一方向偏移）。结果：总报警数减少了35%（因为很多"假报警"被CUSUM的累积逻辑过滤了），但真正异常的检出时间提前了2天。

六、避坑清单

① SPEC限 ≠ SPC控制限——两者用途完全不同，不要混用；② 控制限必须定期重算（建议每500片或每季度），设备状态变化后要立即更新；③ SPC报警率的"假完美"是危险信号——如果报警率突然降到零，先检查控制限是否需要更新；④ 子组大小决定控制限宽度：子组从大变小，控制限会突然变宽（可能产生"伪报警"），子组从小变大，控制限会突然变窄（可能漏掉异常）；⑤ 动态控制限的重算频率要适度：太频繁导致控制限不稳定（小幅跳变），太久不重算导致控制限失效（覆盖真实异常）。建议：设备PM/维修后立即重算，平时每季度例行重算一次。

配图说明

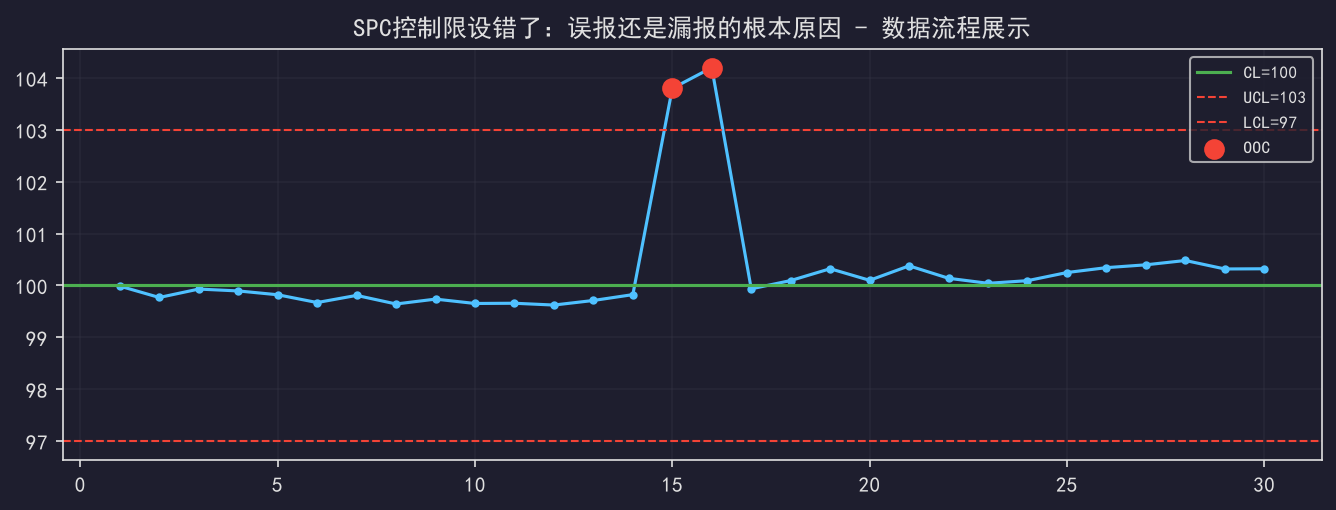

图1：核心数据可视化示意
