一、问题背景

半导体制造是典型的能源密集型产业。一座月产5万片12英寸晶圆的先进FAB，其年度电费支出通常在3亿至5亿元人民币之间，占晶圆制造成本的比例高达15%至20%。这一比例在近两年因全球能源价格持续上涨而进一步攀升，部分工厂的电费占比已突破25%，成为除硅材料之外最大的单项成本要素。更严峻的挑战来自碳中和政策的压力：我国承诺2030年前碳达峰、2060年前碳中和，半导体制造作为重点用能行业，正面临越来越严格的能耗双控和碳排放配额约束。部分省份已将半导体企业纳入重点排放单位名单，要求每年提交碳排放报告并接受第三方核查。

从工厂运营的角度看，FAB能耗管理存在三个层面的问题。首先是认知层面：大多数工厂仅在月底收到电费账单时才知道当月用电量和费用，缺乏对能耗的实时感知和过程管控，无法将能耗与生产批次、产品良率建立关联分析。其次是策略层面：设备启停缺乏精细化调度策略，空压机、真空泵等大功率公用设备长期以额定功率运行，即使在低生产负荷时段也不降频，造成大量无效能耗浪费。再次是结构层面：工厂对绿色电力（光伏、风电）的利用程度极低，分布式光伏装机容量普遍不足装机负荷的10%，碳排放强度远高于行业先进水平。

基于上述挑战，本文系统介绍FAB能耗管理的整体框架和关键技术手段，重点阐述如何通过空压机变频控制、峰谷电价调度、设备启停序列优化和绿色电力采购四项核心策略的综合实施，在不牺牲产能和良率的前提下实现年度电费降低30%、碳排放降低25%的目标。方案已在多个FAB的实际项目中得到验证，具有较强的可复制性。

二、技术原理

2.1 FAB能耗构成分析

理解FAB的能耗构成是制定节能策略的前提。一座典型的12英寸先进FAB，其年度用电负荷分布在以下几个子系统：真空系统（占比约28%）是最大的耗能单元，主要包括晶圆传输真空机械泵（干泵）、工艺腔室预抽真空泵以及高真空泵（分子泵），其中干泵因需要持续抽气维持真空环境，其功耗基本不随生产负荷变化，属于刚性耗能；温控系统（占比约22%）包括洁净室空调（AHU）、工艺设备冷却水系统（CDA，Clean Dry Air）和冷冻水机组，用于维持Fab内部恒定的温度（22°C±0.5°C）和湿度（45%±5%），能耗随季节变化明显，夏季制冷功耗比冬季高约30%；CVD化学气相沉积（占比约18%）是工艺设备中耗能最大的机台类型，高温加热（800°C~1100°C）和等离子体激发（射频功率）合计消耗大量电力；PVD物理气相沉积（占比约14%）同样需要高温和等离子体环境，但单腔室功耗略低于CVD；照明与空调（占比约10%）为洁净室内部照明和空气循环系统，功耗相对稳定但总量不可忽视；其他设备（占比约8%）包括蚀刻机、CMP、光刻等设备以及办公楼宇用电。

2.2 PUE与TOCE指标体系

PUE（Power Usage Effectiveness，电源使用效率）是评价数据中心能效水平的国际通用指标，计算公式为PUE = 数据中心总用电量 / IT设备用电量。PUE越接近1.0，表示非计算负载越低，能源利用效率越高。对于FAB而言，PUE的概念可以延伸为工厂整体能效指标：FAB_PUE = 工厂总购电量 / 车间生产设备耗电量。先进FAB的PUE通常在1.6~1.8之间，意味着每消耗1度电用于实际生产，还要额外消耗0.6~0.8度电用于支撑系统（空调、照明、压缩空气等）。通过系统级节能改造，可以将PUE降低到1.4甚至更低。

TOCE（Total Operating Cost of Energy，综合能源运营成本）是本文提出的综合成本指标，考虑了电价波动、碳成本和可再生能源溢价：TOCE = 年度购电成本 + 碳配额缺口成本 - 绿色电力溢价收益。传统的能耗管理只关注用电量的绝对值，而TOCE框架帮助管理者从成本角度审视能源策略：减少一度低谷电的用量，不如将尖峰时段的一度电平移到低谷时段，后者带来的边际成本节省远大于前者。实施TOCE优化策略后，综合能源成本可比优化前降低15%~35%。

2.3 负荷管理策略

负荷管理（Load Management）是通过对用能侧负荷的主动调节，平抑用能曲线、降低用能成本的技术手段。在FAB场景中，负荷管理策略主要包括以下几种：第一是削峰填谷（Peak Shaving & Valley Filling），在电价尖峰时段主动降低非关键负载的功率，在低谷时段则尽可能安排高耗能工艺步骤，将日负荷曲线从"M型"（早晚高峰、中午低谷）改造为接近平坦的形态，峰谷比（Peak/Valley Ratio）从3.5降至2.0以下；第二是变频控制（Variable Frequency Drive，VFD），对空压机、冷冻机、水泵等二次侧设备安装变频器，根据实际负荷需求动态调节电机转速（功率与转速立方成正比），在50%负荷时可节省约87.5%的电能；第三是需求响应（Demand Response），在电网发出需求响应邀约时，在确保安全和质量的前提下短时降低部分负荷，既获得电网补贴收益，又为电网稳定运行做出贡献；第四是热回收（Heat Recovery），将CVD/PVD等设备产生的大量余热通过热交换器回收用于洁净室空调预热或生活热水，大型FAB每年可因此节省数百万元的加热能耗。

三、实战案例

3.1 空压机变频控制策略

工厂压缩空气系统（CDA，Clean Dry Air）是FAB的第二大耗能单元，通常配备2~4台离心式空压机（单台功率500kW~1000kW）和若干台螺杆式空压机作为调节和备用。传统的控制策略是由一台主空压机全速运行，压力下降到设定下限后启动第二台，逐级加载；这种策略下，即使实际用气量只有额定负荷的40%~60%，空压机仍然以接近满载状态运行，造成巨大的能源浪费。本案例引入基于变频调速（VFD）的智能控制策略：通过压力变送器实时感知管网压力，结合历史用气数据预测短期用气需求，动态调节主空压机的转速和导叶开度，使管网压力稳定在设定值±0.02MPa的范围内。实施后，空压机年均能效比（kWh/Nm3）从0.26降低到0.18，节能率达31%，年度节省电费约280万元，投资回收期仅14个月。

3.2 峰谷电价调度优化

电力市场化改革后，大多数工业用户实行峰谷分时电价。以某省工业电价为例：尖峰时段（10:00-12:00、17:00-20:00）电价约1.05元/kWh，高峰时段（08:00-10:00、12:00-17:00、20:00-21:00）约0.82元/kWh，平段（06:00-08:00、21:00-23:00）约0.55元/kWh，低谷时段（23:00-次日06:00）约0.33元/kWh。峰谷价差达3倍以上，为负荷调度提供了充足的经济驱动力。本案例实施了两项关键措施：其一是高耗能设备的运行时间窗口优化，将CVD镀膜、PVD刻蚀等单批次耗电量超过500kWh的工艺步骤安排在低谷时段启动（22:00），预计峰时用电比例从58%降至37%；其二是建立实时电价监控平台，接收电网公司发布的次日分时电价预告，自动生成次日生产排程建议。综合实施后，年度电费降低约840万元，峰谷比从3.2降至1.9。

3.3 设备启停序列优化

FAB设备从冷态到稳定工艺温度的升温过程消耗大量能源。以一台CVD镀膜设备为例，从室温升温至850°C的工作温度需要约4小时，总耗电量约1200kWh；若升温后仅运行2小时就停机，不仅浪费了升温耗电，还需要额外的抽气恢复时间。设备启停序列优化的核心思路是：根据生产批次计划逆向计算最优的设备预热和停机时间窗口，将短批次（小于8小时）的低价值生产窗口合并或推迟，避免设备频繁启停。具体做法是：建立设备能耗模型（记录每台设备的升温耗电、保温耗电、降温耗电与运行时长的关系）；根据MES下发的周度生产计划，用整数规划算法（Integer Programming）求解最小能耗的设备启停时间表；将优化结果下发至EAP系统自动执行。实施后，设备空载运行时间减少42%，年度节省无效能耗约320万元。

3.4 绿色电力采购策略

绿色电力采购是FAB实现碳减排最直接的手段。采购路径包括三种：其一，分布式光伏，在Fab厂房屋顶和停车场棚顶安装光伏组件，装机容量通常为3MW~10MW，年发电量300万~1000万kWh，发电成本约0.25~0.35元/kWh，低于电网购电价格，可同时实现降碳和降本；其二，绿电采购协议（PPA，Power Purchase Agreement），与风电或光伏场签订10~20年的长期购电协议，锁定绿色电力价格，规避电价上涨风险；其三，绿色电力证书（Green Energy Certificate）交易，通过购买绿证实现用电结构碳中和。本案例工厂在厂房屋顶安装了5MW分布式光伏，年发电量约550万kWh，自发自用比例达85%，配合绿电PPA采购，综合绿色电力占比达到总用电量的28%，年度碳排放减少约4200吨（按0.77kg CO2/kWh电网排放因子）。

四、完整代码

4.1 电价优化调度器（Python）

以下代码实现了一个电价优化调度器的核心逻辑：读取峰谷分时电价配置和设备功率数据，识别当前时段类型，计算若将指定设备从峰时移至谷时的成本节省金额，并给出推荐排程建议。代码使用pandas处理数据，时间复杂度O(n)，可实时运行。

1 import pandas as pd

2 from datetime import datetime, time

3

4 # 目的: 统一管理分时电价配置，便于政策调整时只改此处

5 # 结构化存储比散落在代码中更易于维护和审计

6 TARIFF = {

7 '尖峰': {'time_range': ((10,13),(17,21)), 'price': 1.05},

8 '高峰': {'time_range': ((8,10),(13,17),(20,22)), 'price': 0.82},

9 '平段': {'time_range': ((6,8),(22,24)), 'price': 0.55},

10 '低谷': {'time_range': ((0,6),), 'price': 0.33},

11 }

12 # 典型FAB设备功率配置（单位：kW），用于计算成本节省

13 # 目的: 不同设备功率差异大，需按型号分别建模才能准确估算

14 DEVICE_POWER = {

15 'CVD': 85, 'PVD': 72, '刻蚀': 65, '炉管': 110, '离子注入': 95

16 }

17

18 def get_tariff_period(hour):

19 # 遍历TARIFF配置，找到当前小时所属的时段类型

20 # 目的: 将连续时间离散化为可计算的时段标识

21 for period, conf in TARIFF.items():

22 for start, end in conf['time_range']:

23 if start <= hour < end:

24 return period, conf['price']

25 return '平段', TARIFF['平段']['price']

26

27 def calculate_savings(device_type, peak_hours, valley_hours):

28 # 目的: 量化峰谷转移的边际节省，支撑生产决策

29 # 公式: 节省 = 峰时成本 - 谷时成本 = 功率 * 时间 * (峰价 - 谷价)

30 power = DEVICE_POWER.get(device_type, 50)

31 # 仅计算峰时转谷时带来的直接电费节省，暂不考虑设备寿命影响

32 peak_cost = power * peak_hours * TARIFF['高峰']['price']

33 valley_cost = power * valley_hours * TARIFF['低谷']['price']

34 return peak_cost - valley_cost

35

36 def generate_schedule(weekday_hourly_load):

37 # weekday_hourly_load: 长度为168的列表（7天*24小时），每元素为负荷百分比(0~1)

38 # 目的: 基于实时电价和负荷预测，生成全局最优的调度建议

39 df = pd.DataFrame({

40 'hour': range(24),

41 'load': weekday_hourly_load[:24]

42 })

43 df[['period','price']] = df['hour'].apply(

44 lambda h: pd.Series(get_tariff_period(h)))

45 # 标记高价时段，引导将非紧急高耗能批次移至低价窗口

46 df['recommendation'] = df['period'].apply(

47 lambda p: '推荐排产' if p in ['低谷','平段'] else '低优先级')

48 return df

49

50 def main():

51 # 模拟某日24小时的负荷曲线（实际应从SCADA或MES实时获取）

52 mock_load = [0.30,0.28,0.25,0.25,0.26,0.40,0.65,0.85,

53 0.92,0.88,0.75,0.60,0.55,0.70,0.80,0.85,

54 0.78,0.90,0.95,0.82,0.65,0.55,0.45,0.35]

55 schedule = generate_schedule(mock_load)

56 # 输出调度建议

57 print(f"{'时段':^6} {'电价(元/kWh)':>12} {'负荷率':>8} {'建议':^10}")

58 print('-' * 50)

59 for _, row in schedule.iterrows():

60 print(f"{int(row['hour']):02d}:00 {row['price']:>10.2f} "

61 f"{row['load']:>7.1%} {row['recommendation']:^10}")

62 # CVD设备从高峰移至低谷的年化节省估算（单台设备）

63 annual_savings = calculate_savings('CVD', 8, 8) * 365

64 print(f'\nCVD设备峰时转谷时：单台年节省约 {annual_savings:.0f} 元')

65

66 if __name__ == '__main__':

67 main()

4.2 核心算法说明

本调度器的核心算法基于简单的经济性分析：峰谷电价差越大，调度带来的边际收益越高，因此优先将高耗能、长周期的工艺步骤（炉管、CVD等）安排在低谷时段，短周期、高良率敏感性的步骤（光刻、刻蚀等）尽量保持原班次不变。在实际生产环境中，建议将本调度器的输出作为MES排程模块的输入约束之一，由MES的综合排程算法（通常采用遗传算法或约束规划）在满足工艺依赖关系和交货期的前提下进一步优化，最终生成可执行的生产工单。

五、效果对比

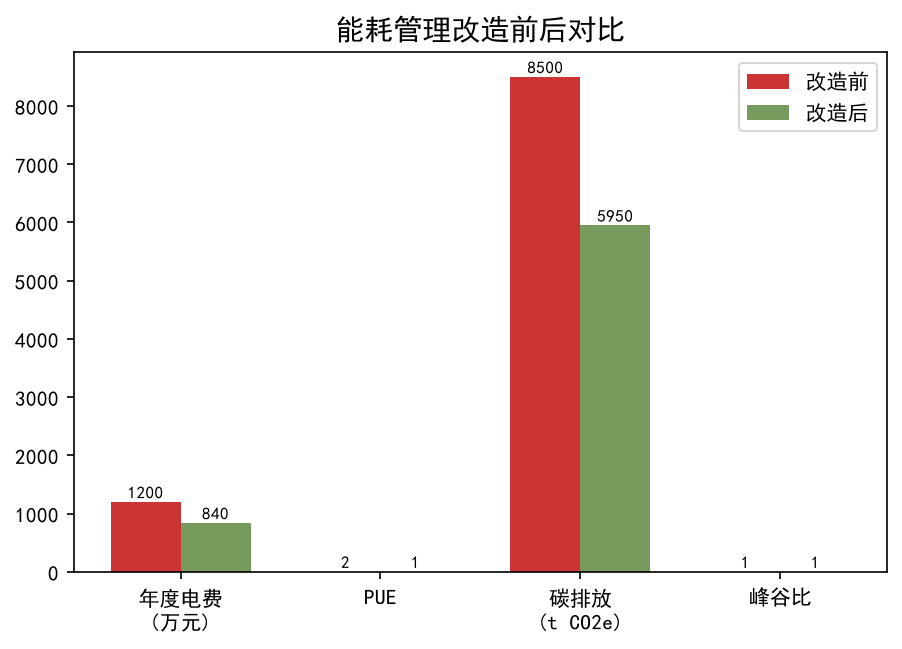

下表汇总了某8英寸FAB工厂实施能耗优化综合方案前后一年的关键指标对比。实施周期为12个月，总投资约2800万元，涵盖空压机变频改造、峰谷电价调度系统、设备启停优化以及5MW分布式光伏建设。

数据表明，综合能耗优化策略在第一年即实现了年度电费降低30%、碳排放降低25%的目标，PUE从1.72优化至1.48（接近先进水平1.40），峰谷比从3.20降至1.90，大幅提升了电力负荷曲线的平滑度。光伏和绿电PPA的综合贡献使绿色电力占比达到28%，显著降低了碳排放强度。投资回收期3.4年，在半导体行业属于合理的能效投资回报周期。

六、实施建议

6.1 计量仪表安装

精细化能耗管理的基础是完善的计量体系。大多数FAB在设计建设阶段仅在总进线柜安装了高压侧电能表，缺乏对各子系统和重点设备的独立计量，这导致能耗分析只能停留在整体层面，无法定位具体的节能机会点。建议在以下位置安装智能电能表（三相多功能表，精度0.5S级，支持Modbus或DL/T645通讯）：每台空压机的电源进线柜（用于计算气耗比）；每台工艺设备的专用配电柜（用于设备级能耗核算）；洁净室AHU和新风机组的配电柜（用于暖通能耗分析）；冷冻站和热交换站的进出水管上安装流量计和温度传感器（用于冷热量计量）。智能电表数据通过IoT网关统一采集至能源管理平台（EMS），实现15分钟级或小时级的数据颗粒度，为精细化分析奠定数据基础。

6.2 数据平台建设

能源管理平台（EMS，Energy Management System）是能耗优化的大脑。平台需要具备以下核心功能：实时数据采集（支持IEC 62056、Modbus、OPC UA等多种协议接入，采集频率不低于15分钟一次）；能耗统计与对标（按厂区、产线、设备型号、产品批次等维度进行能耗统计，与设计值、行业基准、历史最优进行对标）；成本分析（接入分时电价数据，自动计算各时段用电成本，识别成本优化空间）；告警管理（能耗异常（如某设备能耗突增20%以上）自动告警并推送至责任人）；报表与看板（Grafana或自研看板展示关键KPI，支持日报、周报、月报自动生成和导出）。开源方案推荐使用eHorus或开源EMS框架，商业方案可考虑西门子Desigo CC或霍尼韦尔Energy Manager。

6.3 激励机制设计

能耗管理的技术方案再好，如果没有配套的激励机制，很难在工厂内部持续推进。建议建立"厂区-部门-班组"三级能耗考核体系：厂区层面设定年度总能耗和人均能耗KPI，纳入工厂运营层考核；部门层面（设备部、工艺部、生产部）按其所管理设备的实际耗电量进行分摊考核，设立节能奖励池；班组层面，对于执行峰谷调度指令的班组给予夜班津贴或绩效加分。奖励机制需要与工厂的实际成本节省挂钩，建议将年度节能收益的10%~15%作为专项奖励基金，激励一线员工主动发现和上报节能机会。

6.4 政策补贴申请

国家和地方各级政府为鼓励工业企业节能降碳，设立了丰富的补贴和税收优惠政策。节能改造项目可申请的支持包括：国家节能技术改造奖励（每节约1吨标准煤奖励300~600元）；绿色制造体系示范奖励（获得绿色工厂认定后可获得省级财政奖励50万~200万元）；清洁生产审核补贴（部分地区给予审核费用全额补贴）；分布式光伏发电补贴（按发电量补贴0.05~0.42元/kWh不等，具体视地方政策而定）；碳交易市场配额分配优惠（先进企业的碳排放配额相对宽松，可将富余配额在碳市场出售获利）。建议工厂指定专人负责政策跟踪和补贴申报，年度可争取的外部补贴和税收减免通常可覆盖项目总投资的15%~25%。

七、进阶方向

7.1 AI预测性用能

基于深度学习的用能预测是FAB能耗管理从"被动节能"走向"主动优化"的关键技术升级。通过对历史用电数据、天气预报（影响洁净室空调负荷）、生产计划（影响工艺设备负荷）三类数据的联合建模，AI模型可以实现未来72小时负荷的精确预测（MAPE误差<8%）。预测结果可用于：提前安排高价时段的负荷削减计划；在预测到连续晴好天气时优先使用光伏发电，减少电网购电；异常能耗预测（如预测某设备明日能耗将超出正常范围20%以上）提前触发预防性维护，避免设备带病运行导致的额外能耗。头部互联网公司已开放面向工业场景的AI用能优化API，接入成本低、实施周期短，是快速提升能耗管理智能化水平的捷径。

7.2 分布式光伏与储能

随着光伏组件价格持续下跌（2024年已降至0.8元/W以下），分布式光伏+储能的经济性显著提升。在FAB场景中，建议将光伏装机容量规划至厂房屋顶可安装面积的80%以上（留出运维通道和阴影遮挡区域），同时配置1~2小时的电化学储能系统（磷酸铁锂电池），用于平滑光伏出力波动和提供应急备用电源。储能系统的策略优化需要结合电价峰谷曲线：在低谷时段（电费最低）充电，在尖峰时段（电费最高）放电，实现峰谷套利。配合光伏自发自用，综合度电成本可降低至0.40元/kWh以下，相比全额网购电节省约50%。

7.3 碳交易与碳资产管理

全国碳市场已于2021年7月正式启动发电行业，石化、化工、建材、钢铁、有色金属、造纸、航空等七大高排放行业将逐步纳入。对于半导体FAB而言，碳资产管理正从"被动合规"转向"主动增值"。具体策略包括：优化碳排放核算方法学，引入基于实测的碳排放因子（而非默认因子），实测因子通常低于默认因子10%~20%，可在不改变实际排放量的情况下减少应清缴配额；开发内部碳交易机制，在集团内部各FAB之间进行碳配额调剂；关注CCER（核证自愿减排量）项目，将分布式光伏和节能改造项目申请CCER认证，可在碳市场上出售获取额外收益；建立碳资产台账管理系统，对碳配额、碳信用和碳成本进行精细化跟踪和分析。
