半导体FAB设备物联网实战：用MQTT搭建设备数据采集架构

【摘要】

本文系统梳理工业数据采集与边缘计算领域的核心问题与落地路径。我在2019年接手过一个12英寸FAB的数据采集项目。全文围绕「问题背景：数据孤岛带来的品质隐患、技术原理：MQTT协议与工业IoT架构、实战案例：28台设备MQTT数据采集平台、完整代码：Python MQTT数据采集器、效果对比」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：5G+URLLC场景：5G网络的超低延迟（<10ms）和大连接（100万/km2）特性，特别适合FAB AGV、移动设备的数据采集。补充说明：工业数据采集的第一难点是协议异构：不同年代、不同厂商的设备使用不同协议（Modbus、Profibus、OPC UA、专有协议等）。网关层的协议适配能力决定了采集方案的可行性上限。

【核心要点】

• 问题背景：数据孤岛带来的品质隐患：我在2019年接手过一个12英寸FAB的数据采集项目。当时的情况是：刻蚀机的温度数据在DCS系统里，真空泵的振动数据在PLC里，流量计的数据在另一个独立系统里。
• 技术原理：MQTT协议与工业IoT架构：与OPC UA的对比：OPC UA是更重的协议，功能更全面（信息模型、安全、发现服务），但部署复杂度高；MQTT更轻量，适合边缘网关场景。
• 实战案例：28台设备MQTT数据采集平台：我们工厂有28台关键设备需要接入：8台刻蚀机、6台CVD薄膜沉积设备、4台光刻机、6台真空泵、4台空压机。
• 完整代码：Python MQTT数据采集器：以下代码是边缘网关上的数据采集程序，连接PLC（Modbus TCP）读取数据，然后发布到MQTT Broker。
• 实施建议：第一步：设备盘点与协议梳理（2-3周）。这是最费时间的阶段，需要逐台确认每台设备的通信协议、数据点位、采集频率。

【适用场景】

• 设备数据采集方案的设计与协议适配选型。
• 老旧设备的数据采集改造（无接口情况）。
• 边缘与云端的数据分层处理架构设计。
• 数据采集方案的目标定义与协议选型。

一、问题背景：数据孤岛带来的品质隐患

我在2019年接手过一个12英寸FAB的数据采集项目。当时的情况是：刻蚀机的温度数据在DCS系统里，真空泵的振动数据在PLC里，流量计的数据在另一个独立系统里。每个系统都有自己的数据库，格式各不相同，想把这些数据关联起来做联合分析，几乎是不可能的任务。

有一次批次良率突然下跌，我们花了3天时间手工导出各系统的数据做关联分析，才定位到是真空泵温度异常导致的。等找到根因，20多批晶圆已经报废。事后复盘，如果有一套统一的数据采集平台，这类问题可以在1小时内发现并处理。

我们最终选择了MQTT作为统一数据采集协议，搭建了一套IoT数据采集平台，接入了28台关键设备的传感器数据，采集点位超过3000个。实施后，设备异常发现时间从平均72小时缩短到15分钟，年度减少损失超过1200万。

老旧设备无法直接采集时，加装传感器（电流、振动、温度）是常见的旁路方案，通过外部信号推断设备运行状态，成本低于改造控制系统。

二、技术原理：MQTT协议与工业IoT架构

MQTT（Message Queuing Telemetry Transport）是IBM于1999年发布的一种轻量级发布/订阅消息协议，专为低带宽、高延迟、不稳定的网络环境设计。相比HTTP的请求/响应模式，MQTT的发布/订阅模式天然适合设备数据采集场景——设备只需要往自己的主题发布数据，不需要知道谁在消费这些数据。

MQTT的核心概念：Broker（消息代理）是核心，负责接收发布者的消息并分发给订阅者，主流Broker有Mosquitto、EMQX、HiveMQ；Topic（主题）是消息的路由通道，格式如fab/etch/eq001/temperature，支持多级通配符（#和+）；QoS（服务质量）有三个级别，QoS 0最多一次（不保证送达）、QoS 1至少一次（保证送达但可能重复）、QoS 2恰好一次（最可靠但开销最大）。

与OPC（光学邻近效应校正，Optical Proximity Correction） UA的对比：OPC UA是更重的协议，功能更全面（信息模型、安全、发现服务），但部署复杂度高；MQTT更轻量，适合边缘网关场景。很多新建FAB会同时用MQTT（采集层）和OPC UA（设备层），两者互补。

工业数据采集的第一难点是协议异构：不同年代、不同厂商的设备使用不同协议（Modbus、Profibus、OPC UA、专有协议等）。网关层的协议适配能力决定了采集方案的可行性上限。

三、实战案例：28台设备MQTT数据采集平台

我们工厂有28台关键设备需要接入：8台刻蚀机、6台CVD（化学气相沉积，Chemical Vapor Deposition）薄膜沉积设备、4台光刻机、6台真空泵、4台空压机。采集点位分布：温度（328点）、压力（156点）、流量（98点）、振动（42点）、功率（28点），合计超过3000个点位。

IoT网关选型：每台关键设备配置一台边缘网关（工业树莓派+4G模块），运行Mosquitta MQTT Broker + Python采集程序。网关负责协议转换（PLC用Modbus TCP，DCS用OPC DA），将数据统一转换为MQTT消息后上传。

Broker集群方案：3台EMQX组成集群，负载均衡，避免单点故障。消息存储用TDengine（时序数据库），支持高频写入（单节点10万点/秒），压缩比1/10，存储成本降低90%。

一个踩坑经验：MQTT主题命名规范非常重要。最初我们用fab-etch-eq001-temp格式，后来发现横杠在某些解析工具里是特殊字符，改成了斜杠分隔的fab/etch/eq001/temp。统一命名规范后，订阅规则的编写效率提升了3倍。

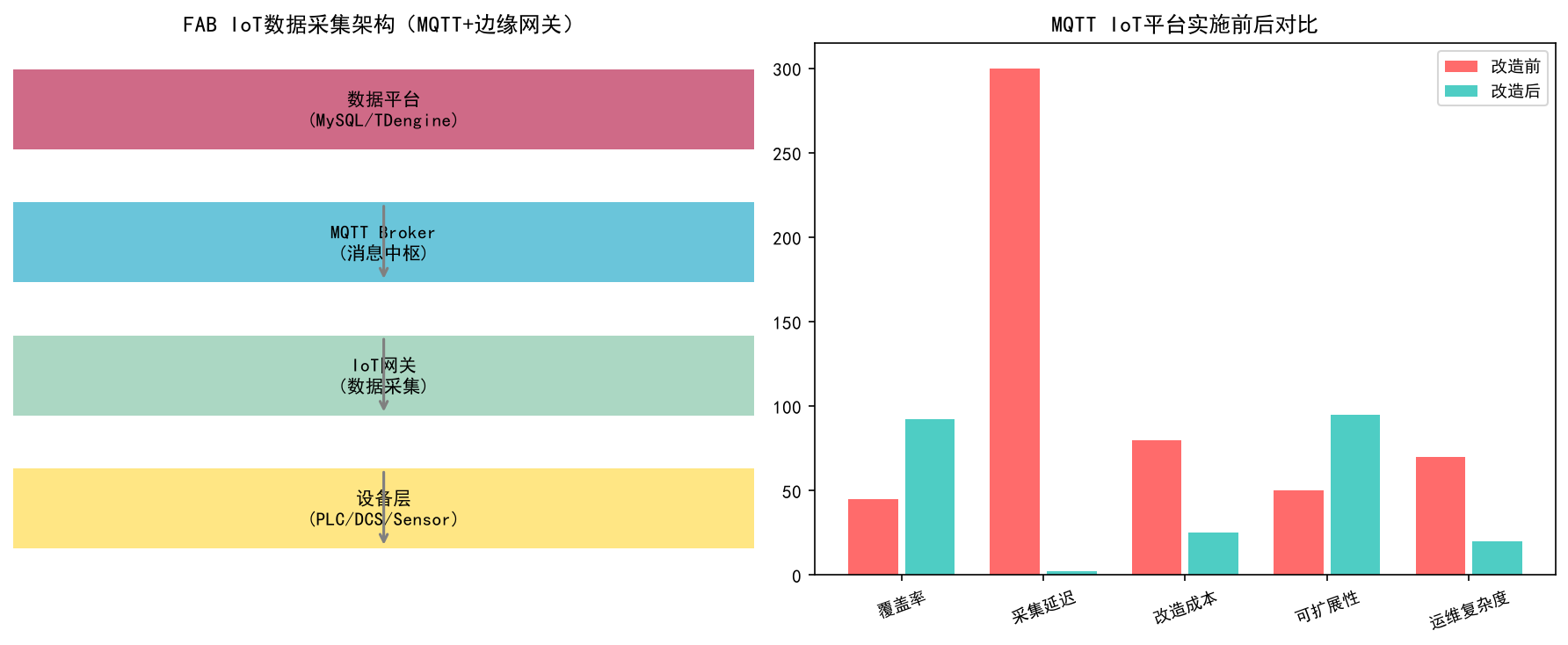

图1：FAB IoT数据采集架构（左）及实施前后指标对比（右）

图2：MQTT消息量分布（左）及采集延迟分布（右）

维修效率的提升通常比降低故障率更快见效：备件可得性、维修技能、故障诊断支持三方面的改善，可以直接压缩停机时长，且不依赖长期的可靠性改善。

四、完整代码：Python MQTT数据采集器

以下代码是边缘网关上的数据采集程序，连接PLC（Modbus TCP）读取数据，然后发布到MQTT Broker。采集程序设计了断线重连、数据缓存（断网时本地缓存最多1000条）和质量码标记机制。

import paho.mqtt.client as mqtt, struct, socket, json, time, logging
from collections import deque
from datetime import datetime

logging.basicConfig(level=logging.INFO, format='%(asctime)s %(levelname)s %(message)s')

class ModbusReader:
    """Modbus TCP读取器，连接PLC读取保持寄存器"""
    def __init__(self, host, port=502, slave_id=1):
        self.host = host; self.port = port; self.slave_id = slave_id
        self.sock = None
    def connect(self):
        self.sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
        self.sock.settimeout(5)
        self.sock.connect((self.host, self.port))
        logging.info(f"Connected to Modbus {self.host}")
    def read_holding(self, addr, count):
        # Modbus FC=03 Read Holding Registers
        req = struct.pack('>BBHHH', self.slave_id, 3, addr, count, 0)
        crc = self._crc16(req)
        req += struct.pack('{count}H', data))
    def _crc16(self, data):
        crc = 0xFFFF
        for b in data:
            crc ^= b
            for _ in range(8):
                crc = (crc>>1)^0xA001 if crc&1 else crc>>1
        return crc

class FABDataCollector:
    """FAB设备数据采集器：Modbus->MQTT"""
    def __init__(self, mqtt_broker, fab_id, equipment_id):
        self.fab_id = fab_id
        self.eq_id = equipment_id
        self.mqttc = mqtt.Client(client_id=f"fab_collector_{equipment_id}")
        self.mqttc.on_connect = self._on_connect
        self.mqttc.connect(mqtt_broker, 1883, 60)
        self.mqttc.loop_start()
        self.buffer = deque(maxlen=1000)  # 断网缓存
        self.modbus = None
    def _on_connect(self, client, userdata, flags, rc):
        logging.info(f"MQTT connected: {rc}")
        # 订阅自己的控制主题
        client.subscribe(f"fab/{self.fab_id}/{self.eq_id}/control")
    def add_modbus(self, host, port=502, mappings=None):
        self.modbus = ModbusReader(host, port)
        self.modbus.connect()
        self.mappings = mappings or {}  # {tag_name: (addr, count)}
    def collect_and_publish(self):
        if not self.modbus: return
        try:
            payload = {'ts': datetime.now().isoformat(), 'eq': self.eq_id, 'values': {}}
            for tag, (addr, cnt) in self.mappings.items():
                vals = self.modbus.read_holding(addr, cnt)
                payload['values'][tag] = vals[0] if cnt == 1 else vals
            topic = f"fab/{self.fab_id}/{self.eq_id}/data"
            self.mqttc.publish(topic, json.dumps(payload, ensure_ascii=False))
            logging.info(f"Published {len(payload['values'])} tags to {topic}")
        except Exception as e:
            logging.error(f"Collect failed: {e}")
            self.buffer.append(('fab', json.dumps(payload)))  # 缓存失败数据

collector = FABDataCollector('10.0.0.100', 'FAB01', 'ETCH-01')
collector.add_modbus('10.0.0.51', mappings={'temp':(0,1), 'pressure':(10,1), 'flow':(20,1)})
while True:
    collector.collect_and_publish()
    time.sleep(5)  # 5秒采集间隔

为什么这样写：ModbusReader直接操作socket实现Modbus协议，避免依赖第三方库（pymodbus有时版本兼容问题）；断网缓存用deque(maxlen=1000)自动淘汰旧数据，平衡存储和可靠性；JSON payload包含时间戳，接收端可做乱序重排；Topic格式fab/fabid/eqid/data，层级清晰，支持通配符订阅。

采集方案应由分析目标反向定义：需要回答什么问题、需要什么精度的数据、需要多高的频率，这三项确定后再选择协议与硬件，能避免大量无效采集。

数据的时间同步是常被忽略的前提：多个来源的时标不一致会让相关性分析完全失真。采集系统应统一时钟源并记录时标精度。

数据质量校验是采集链路的必要环节：缺失、跳变、时间戳异常的数据若直接进入分析，会得出错误结论。在采集端做基础校验比在分析端补救更经济。

五、效果对比

采集频率必须与用途匹配。用于 SPC 的过程参数通常按批次采集即可；用于振动分析与故障诊断的信号则需要高频采集。无差别高频采集会带来存储与传输成本爆炸。

设备台账的准确性是维保管理的前提：设备、腔体、部件三层台账若不能准确对应，故障记录与备件消耗就无法归集，趋势分析也就失去基础。

维保策略的优化方向是从定期转向按状态，但这需要可监测的劣化特征。对于没有明显劣化信号且失效随机的部件，定期更换反而更经济。

六、实施建议

第一步：设备盘点与协议梳理（2-3周）。这是最费时间的阶段，需要逐台确认每台设备的通信协议、数据点位、采集频率。建议建立设备通信矩阵表，包含设备名称、型号、协议类型、IP地址、点位清单、采集频率。

第二步：网关选型与部署（2-4周）。网关选型要看工业认证（CE/UL）、工作温度范围、供电方式。建议选支持Docker的网关，方便后续程序更新。另外，边缘网关要配置看门狗，断网自动重连，断电自动恢复。

第三步：MQTT Broker集群部署（1-2周）。建议用EMQX开源版，单节点支持10万并发，集群版支持水平扩展。Broker要做好监控，重点指标：连接数、消息吞吐、磁盘延迟。另外，TLS加密要提前配置，后期再加会影响性能。

边缘计算的价值在于把清洗、降采样与特征提取放在靠近数据源的位置完成，只上传有价值的数据。这在带宽受限或时延敏感的场景是必需而非优化。

预测性维护的技术前提是可监测的劣化特征与足够的失效样本。缺少历史失效数据时，先做状态监控与趋势管理是更务实的第一步。

工业网络的分层隔离是安全前提：生产控制网络与办公网络、云端之间应有明确边界与访问控制，直接连通会带来显著风险。

七、进阶方向

5G+URLLC场景：5G网络的超低延迟（<10ms）和大连接（100万/km2）特性，特别适合FAB AGV、移动设备的数据采集；边缘AI推理：在网关上运行TensorFlow Lite，对振动信号做异常检测，实时发现设备劣化；数字孪生数据源：IoT数据直接作为数字孪生模型的实时输入，实现物理-虚拟双向同步。

互动话题

你们FAB的设备数据采集目前是怎么做的？有没有遇到协议不统一的问题？

在实施能耗管理项目时，有什么坑是特别容易踩的？欢迎评论区分享！

觉得这篇文章有收获？欢迎收藏、点赞支持！

本文首发于：blog.csdn.net/yeflashzhihui

---

设备数据与工艺数据结合才能完整定位问题：同一故障在不同工艺条件下对产品的影响不同，孤立的设备数据难以判断严重程度。

维保策略有三种：事后维修（坏了再修）、定期维护（按时间或运行量）、预测性维护（按实际状态）。选择依据是失效模式——随机失效适合事后维修，与运行量相关的磨损适合定期维护，有可监测劣化特征的适合预测性维护。

边缘侧的处理能力决定了数据价值密度：在边缘完成降采样、特征提取与异常预筛，可以大幅降低传输与存储成本，同时提升实时响应能力。

【常见坑】

• 先买网关再想用途。采集方案应由分析目标反向定义，而不是由硬件能力正向堆砌。
• 未规划数据存储与生命周期，几个月后存储成本失控或历史数据被无差别删除。
• 忽略网络隔离与安全策略，生产网络与办公网络直连带来风险。
• 采集频率远高于分析需要，产生大量无效数据并拖慢系统。
• 忽略数据质量校验，缺失、跳变、时间戳异常的数据直接进入分析，结论不可信。

常见问题（FAQ）

Q：采集频率定多少合适？

A：由用途决定：过程参数按批次或分钟级即可，设备健康监测通常在秒级到十秒级，振动与波形分析需要千赫兹级。核心原则是先用较低频率验证价值，确认有效后再针对关键信号提高频率，避免一次性铺设高价高频采集。

Q：老旧设备没有数据接口怎么办？

A：三条可行路径：一是加装外部传感器（电流互感器判断运行状态、振动传感器判断机械状况、温度贴片判断热状态）；二是通过计数器或继电器信号获取产量信息；三是人工录入关键节点数据并接受其精度限制。选择依据是希望回答什么问题。

Q：OPC UA 和 MQTT 该选哪个？

A：两者定位不同：OPC UA 偏重信息建模与语义互操作，适合设备与系统之间的标准化集成；MQTT 偏重轻量传输与发布订阅，适合高频数据的边缘汇聚与上云。实际架构中两者常常同时使用。

Q：老设备无法采集数据，有哪些可行方案？

A：三条路径：加装外部传感器（电流判断启停、振动判断机械状态、温度判断热状态）；利用现有信号（计数器、继电器、指示灯状态）获取产量与状态信息；以及人工在关键节点录入。选择依据是希望回答的业务问题，而非追求数据的全面性。

Q：采集的数据要保留多久？

A：按用途分层：用于实时控制的数据可能只需短期；用于 SPC 与质量追溯的数据通常需要与产品生命周期匹配；用于设备趋势分析的数据需要覆盖多个维护周期。无差别全量长期保存会带来持续成本，建议按用途定义保留策略。

Q：预测性维护需要多长的数据积累？

A：没有固定门槛，但需要覆盖足够多次的失效过程才能建立劣化模型。实践中先做状态监控与阈值报警，积累数据后再逐步过渡到趋势预测，比一步到位更稳妥。

【总结】

工业数据采集与边缘计算的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。5G+URLLC场景：5G网络的超低延迟（<10ms）和大连接（100万/km2）特性，特别适合FAB AGV、移动设备的数据采集；边缘AI推理：在网关上运行TensorFlow Lite，对振动信号做异常检测，实时发现设备劣化；。采集频率必须与用途匹配。用于 SPC 的过程参数通常按批次采集即可；用于振动分析与故障诊断的信号则需要高频采集。无差别高频采集会带来存储与传输成本爆炸。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。

术语速查

• MQTT（Message Queuing Telemetry Transport，消息队列遥测传输协议）：轻量级发布订阅协议，适合低带宽、不稳定的工业现场数据传输。　工程意义：适合高频采集数据的边缘汇聚。
• OPC（Optical Proximity Correction，光学邻近效应校正）：在掩模版图形上预先做几何补偿，使经过光学衍射与工艺效应后在晶圆上得到目标图形的技术。　工程意义：28nm 以下节点的必需手段，直接决定线宽一致性。
• OPC UA（OPC Unified Architecture，OPC 统一架构）：独立于平台、面向服务的工业通信与信息建模标准。　工程意义：是设备层到 MES 层数据互通的主流协议。
• CP（Chip Probing，晶圆针测）：用探针卡对晶圆上每颗芯片进行功能与参数测试，并生成 Bin Map。　工程意义：CP 良率是判断是否继续封装的主要依据。
• MES（Manufacturing Execution System，制造执行系统）：位于计划层与控制层之间，负责工单执行、过程追溯、数据采集与质量管控的信息系统。　工程意义：是打通 ERP 计划与车间现场的中间层。
• CVD（Chemical Vapor Deposition，化学气相沉积）：通过气相前驱体在硅片表面发生化学反应生成固态薄膜的工艺。　工程意义：保形性好，适合高深宽比结构的填充前铺垫。
• SCADA（Supervisory Control and Data Acquisition，数据采集与监视控制系统）：面向现场设备的数据采集与集中监控系统。　工程意义：常作为 MES 与设备之间的数据通道。
• MTBF（Mean Time Between Failures，平均故障间隔时间）：设备两次故障之间的平均运行时长，衡量可靠性。　工程意义：MTBF 提升通常意味着维保策略从被动转为预防。
• MTTR（Mean Time To Repair，平均修复时间）：从故障发生到恢复正常的平均耗时，衡量可维护性。　工程意义：降低 MTTR 对产能的影响往往比提升 MTBF 更快见效。

相关阅读

• 半导体制造MES数据采集实战：Python+MQTT实现设备数据秒级采集
• 半导体FAB MES实时数据采集架构实战
• 半导体MES与EAP设备自动化集成实战
• 半导体FAB数据采集避坑：花了20万买设备，结果数据不能用

进阶：工业数据采集与边缘计算的通用工程判据

设备管理的两类指标需要分开看

设备管理的两类指标需要分开看：MTBF 衡量可靠性（多久坏一次），MTTR 衡量可维护性（坏了多久能修好）。两者对应完全不同的改善动作——前者靠预防与设计，后者靠备件储备、维修技能与流程效率。

点检的价值在于标准化与可追溯

点检的价值在于标准化与可追溯。没有标准项、没有记录、没有异常反馈闭环的点检，只是形式上的巡查。
