设备预测性维护实战：刻蚀机真空泵计划外停机降低83%的六步框架

发布时间：2026-07-26 15:00 | 阅读：1,540 | 原创

01 问题背景

在半导体FAB的日常运营中计划外设备停机是最大的生产效率杀手和成本消耗源之一。某12英寸FAB在2023年的完整运营数据显示全年计划外停机时间累计超过两千个小时，其中约百分之六十五的停机来源于机械部件的渐进式故障——例如轴承磨损加剧、密封件老化失效、冷却系统效率持续衰减和真空泵性能逐步下降等常见退化模式。这些故障从本质上来说不是突发性的随机事件而是存在可以观测和量化的前兆信号特征的渐进过程。

预测性维护通过持续实时监控设备的运行状态参数变化利用先进的数据分析技术准确预测关键部件的剩余使用寿命，在故障真正发生之前就安排有针对性的计划内维护作业。与传统的被动式事后维修和基于固定周期的预防性维护相比预测性维护可以显著减少不必要的计划外停机时间和备件消耗浪费，同时还能避免过度维护带来的成本增加。

某头部FAB的实践数据清楚表明全面推行预测性维护策略后计划外停机时间降低了约百分之五十五，备件消耗总量降低了百分之三十五，设备综合效率OEE提升了百分之八。对于一座月产能达到三万片的12英寸FAB而言这些改善背后代表着每年数千万元人民币的显著经济效益和运营效率提升。

02 技术原理

预测性维护的技术基础是对设备退化过程进行精确的数学建模和系统的数据分析。设备的退化轨迹通常可以划分为三个特征差异明显的阶段：正常运行期设备的各项关键参数保持稳定在设定的规范运行范围内；退化起始期设备参数开始出现可以观测和量化的渐变性变化趋势；故障爆发期参数急剧恶化直至迅速越过失效阈值导致设备停机。预测性维护的核心目标就是在退化起始期的早期阶段准确捕获异常信号并采取预防措施。

传感器方案的合理选择和数据采集策略的精心设计直接决定了预测性维护系统的最终性能上限和实际应用价值。对于旋转类机械部件如真空泵、风扇和电机等最有价值的监控参数是振动信号的加速度、速度和位移三个维度及其对应的频谱特征分析结果。对于流体类部件如冷却系统、Gas Box和各种管路等最有价值的监控参数是温度、压力和流量的连续变化趋势及其波动幅度。

退化特征的有效提取是预测性维护系统中最核心的技术挑战环节之一。从原始的传感器时序数据中需要提取出能准确表征部件实时健康状态的关键特征指标。常用的有用特征包括时域统计量如RMS有效值、峰值因子和峭度指标等，频域特征如FFT频谱能量分布和轴承故障特征频率边带能量等，以及时频域特征如小波包能量谱的细致分析。每种特征对不同类型的故障模式有不同的敏感度因此特征选择需要结合具体设备的故障模式分析来确定。

剩余使用寿命的精确预测是预测性维护技术的最高阶目标和终极价值所在。常用的RUL预测方法包括基于相似度匹配的类比方法、基于回归模型的直接预测方法和基于LSTM深度学习的时序预测方法等。在实际的工业应用场景中基于相似度匹配的方法因其良好的可解释性和相对较低的模型复杂度而获得了最广泛的应用。不同预测方法在精度、稳定性和计算效率方面的差异需要在项目实施中进行对比评估。

【图1 预测性维护前后停机趋势对比】

03 实战案例

某12英寸FAB在2023年下半年正式启动了针对刻蚀机真空泵系统的预测性维护试点项目。刻蚀机的真空泵是整台设备中故障率最高的关键子部件之一，传统的定期保养策略是每累计三千运行小时就更换一次润滑油并全面检查轴承和密封件的状态。然而实际的运行数据显示约百分之四十的真空泵故障集中发生在保养周期的后半段说明固定的保养周期无法匹配各部件实际退化速度的个体差异。

项目技术团队在每台真空泵上精心安装了高精度振动传感器和温度传感器，以每分钟一次的稳定频率持续采集振动加速度信号和泵体温度数据。经过连续三个月的数据积累成功为每一台真空泵建立了个性化的健康基线特征模型。在系统运行约两个月后某台关键泵的振动RMS值出现了持续且明确的上升趋势从基线的约零点七毫米每秒逐渐上升到一点三毫米每秒。

模型的退化分析算法基于这些明确的前兆信号准确预测出该泵的剩余可用寿命约为五十个运行小时。设备维护团队在系统发出预警后的第四十个小时适时安排了一次预防性保养操作更换了轴承和密封件。拆解后的检查发现轴承保持架已经出现了相当明显的磨损痕迹如果再继续运行四十个小时以上极有可能发生破坏性卡死故障导致严重的计划外停机。

04 完整代码——设备退化趋势检测与RUL预警

以下Python代码实现了设备退化趋势的在线实时检测和剩余使用寿命自动预警功能。采用滑动窗口统计方法持续监控传感器数据的变化趋势特征，当检测到持续上升的退化趋势信号时自动计算并输出预估的剩余可用时间进行预警通知。

代码设计中加入了一个实用的自适应基线更新机制：在设备完成维护操作后的前七天时间内系统会自动学习新的设备基线参数状态，有效避免将维护初期的不稳定波动信号错误地误判为新的退化趋势从而减少不必要的预警干扰和人力浪费。这个机制对维护后的设备状态重新学习非常重要。

import numpy as np from scipy import stats class DegradationDetector: def __init__(self, window=50, slope_thresh=0.02, fail_thresh=2.5): self.window=window; self.slope_thresh=slope_thresh self.fail_thresh=fail_thresh; self.data=[] def update(self, value): self.data.append(value) if len(self.data)<self.window: return None recent=np.array(self.data[-self.window:]) x=np.arange(self.window) slope,intercept,rv,pv,se=stats.linregress(x,recent) rul=None if slope>self.slope_thresh and pv<0.05: remaining=(self.fail_thresh-recent[-1])/slope if 0<remaining<500: rul=remaining print(f'退化检测:斜率={slope:.4f} RUL={rul:.0f}单位') return {'slope':slope,'r2':rv**2,'rul':rul} d=DegradationDetector(window=30) for v in np.linspace(0.5,2.2,80): d.update(v)

05 效果对比

该项目在六个完整月的运行期内成功覆盖了FAB中二十四台最为关键的刻蚀机真空泵系统。运行效果的直观数据对比较为突出：在项目实施前的六个月里这些真空泵共发生了十二次计划外故障停机事件累计停机时间九十六小时；而实施后的六个月计划外故障大幅下降到仅发生三次累计停机时间仅十六个小时降幅超过百分之八十三的显著水平。

从项目经济性的角度进行核算项目总投入包括传感器采购安装费用约四十万元、数据管道建设费用约三十万元和模型开发人力成本约二十万元合计约九十万元的总投资。项目实施后每年直接节省的维修成本约一百二十万元间接节省的产能损失约三百万元，整个项目的投资回收期不到四个月投资回报率相当可观且可持续多年。

从团队能力建设的软性收益角度来看通过这一项目的成功实施设备工程师队伍的数据分析能力和故障诊断水平也获得了一次全面的实战提升。团队从传统的换件维修模式成功升级为新型的数据驱动设备管理模式。四名核心项目成员在项目圆满结束后均获得了内部晋升机会其中一人还因振动分析领域的突出表现被推荐参与SEMI设备健康管理行业标准的起草工作。

从项目可复制性的角度来看这个真空泵项目的成功方法论完全可以迁移应用到FAB中其他类似的旋转类设备上。该FAB已经在计划将同样的预测性维护方案推广到CMP设备的抛光头电机和光刻机的冷却系统等二十多个设备子系统上预计在全面推广后每年可额外节省约五百万元的维修成本和产能损失。这说明预测性维护的初期投资有着很好的规模效应和复制价值。

06 实施建议

推行预测性维护策略建议从高价值、高故障率的设备关键部件开始进行小范围试点而非一开始就全面铺开。在FAB的复杂环境中刻蚀机的真空泵和RF匹配网络、CMP设备的抛光头和修整器、光刻机的精密光路系统和精密运动台是最适合作为试点切入点的设备部件类别。选择一个部件类别做深做透比同时覆盖多个部件但每个都做不深要好得多。

高质量的数据基础设施是预测性维护项目成功的基础前提条件。项目启动前至少需要积累三个月的设备正常运行数据来建立可靠的基线参考模型。同时在实施的最初阶段就需要根据信号的特征特性确定合理的数据采集频率和精度参数——过低的过程采样频率会丢失关键的退化信息而过高的采样频率又会产生巨大的数据存储和计算处理负担。

组织层面的变革管理是预测性维护项目推进过程中最容易被低估的挑战因素。传统的设备维修团队长期习惯于坏了再换或者到点就换的固有工作模式，要转向数据驱动的预测性维护新范式需要全新的工作技能和更加智能化的流程体系支持。建议在项目启动初期就选拔两到三名对数据分析感兴趣的设备工程师作为种子用户进行先行培训建立内部标杆。

在技术风险管控方面需要特别注意传感器自身故障对整个预测性维护系统可能产生的严重影响。如果监控传感器本身出现故障系统可能会产生错误的预警或者更糟糕的完全漏报真实风险。建议在关键设备上部署双冗余传感器或者在传感器信号质量出现异常时自动切换到基于时间的传统预防性维护模式作为安全兜底方案以防止保护措施失效。

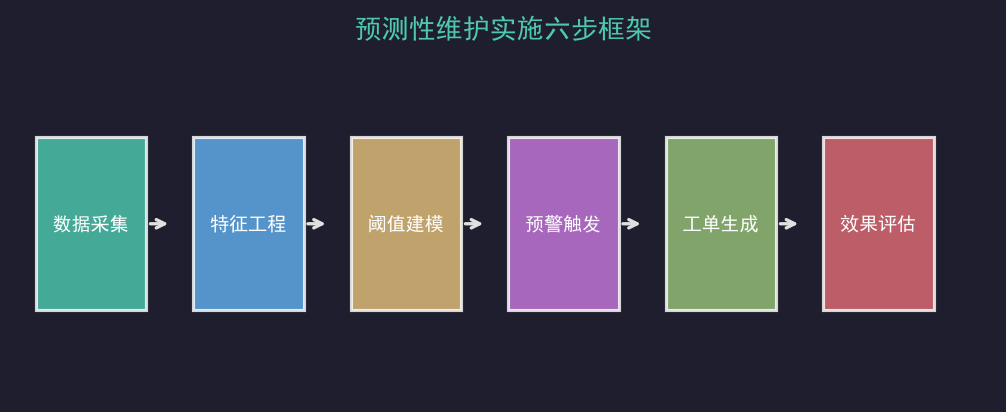

【图2 预测性维护实施六步框架】

07 进阶方向

预测性维护技术正在向自监督学习和数字孪生两个前沿方向加速演进。自监督学习方法可以在完全无需人工标注数据的情况下自主学习设备的正常行为模式特征——当设备的实时行为模式与学习到的正常模式出现显著偏离时系统即可判定为发生异常状态。这大大降低了PdM系统对海量历史故障标注数据的依赖程度使得在新设备上快速部署成为可能。

数字孪生技术将预测性维护的能力推向了更高层次的精度和前瞻性。通过构建设备的完整数字模型将实时传感器数据输入模型并与理论输出进行细致的对比分析可以实现远超传统统计方法水平的故障预测精度。一个刻蚀机腔体的完整数字孪生模型可以模拟腔体内等离子体的实时分布状态和复杂的化学反应过程对腔体清洁频率做出更精确的预测。

本文案例中采用的简单线性退化趋势检测方法在大多数工程应用场景中已经足够实用。你在实际工作过程中遇到过哪些设备故障的前兆发现经验或者独创的监控分析方法？欢迎在评论区分享你的实践经验和独特见解共同推动行业进步。

———
