01 问题背景:芯片是怎么从砂子变出来的
很多人知道芯片是"光刻"出来的,但对FAB里的完整流程一知半解。我第一次进Fab的时候,穿上无尘服走了一圈,看着那些巨大的设备,脑子里只有一个问题:"这块硅片进去,那块芯片出来,中间到底经历了什么?"
后来我花了半年时间,把FAB里的28天全流程梳理清楚了。今天用一张时间轴图,加上每个关键步骤的说明,把这个过程完整呈现出来。
02 FAB 28天全流程时间轴
芯片制造是一个典型的"长流程、多工序、高精度"的生产过程。一片12寸晶圆,从上线到出货,通常需要25-35天(28天是行业平均值),经历上千道工序。

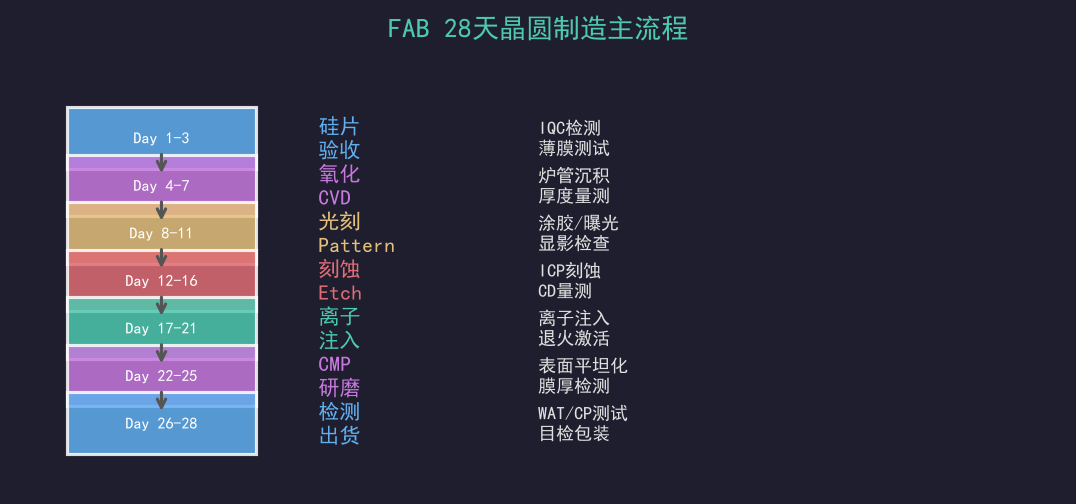

【图1:FAB 28天晶圆制造主流程时间轴】
03 每个阶段的核心工序详解
【Day 1-3:硅片验收与预处理】
FAB用的硅片是"抛光片"(Polish Wafer),从硅锭切割下来后,需要经过CMP(化学机械研磨)才能达到纳米级平整度。进FAB第一步是IQC(来料检验):检查晶圆尺寸、表面粗糙度、颗粒度。不合格的晶圆直接退货。

【Day 4-7:薄膜沉积(CVD/PVD)】
芯片的本质是在硅片上堆叠不同材料的薄膜,再通过光刻和刻蚀形成电路图案。CVD(化学气相沉积)是最常用的薄膜生长方式。8寸晶圆厂常用的Tube CVD沉积温度在400-800摄氏度,一炉能同时处理50-100片晶圆。
【Day 8-11:光刻(Lithography)】
光刻是芯片制造中最核心的环节,也是Fab里最昂贵的设备——一台EUV光刻机售价超过1.5亿美元。光刻的基本原理是:用紫外线照射涂有光刻胶的晶圆,通过掩模版(Mask)形成图案,再显影去除曝光/未曝光的光刻胶,留下电路图案。
【Day 12-16:刻蚀(Etch)】
刻蚀是把光刻形成的图案"转移"到下层材料中的工艺。干法刻蚀(ICP/CCP)占FAB刻蚀工序的95%以上,用等离子体轰击晶圆表面,物理+化学双重作用去除材料。刻蚀的精度直接决定线宽(CD,Critical Dimension)。
【Day 17-21:离子注入(Implant)】
离子注入用于改变硅片的导电性。通过加速器把磷、硼等杂质离子打入硅晶体,改变局部区域的载流子浓度,形成P型/N型半导体。注入后需要退火(Anneal)激活杂质,修复晶格损伤。
【Day 22-25:CMP研磨】
每一层工艺完成后,晶圆表面都会变得不平整(因为沉积、刻蚀的膜厚不均)。CMP通过"化学腐蚀+机械研磨"双重作用,把表面研磨到纳米级平整度,为下一层光刻做好准备。
【Day 26-28:测试与出货】

WAT(Wafer Acceptance Test)测晶圆上特定测试结构的电学参数;CP(Circuit Probing)逐颗测试芯片功能,挑出坏die,生成Die Map。良率=Good Die数/总Die数,这是FAB最核心的KPI。
04 FAB良率的本质:不是"做得多好",而是"坏得少"
很多人以为良率是"做得好",其实FAB良率的本质是"坏得少"。一片12寸晶圆上平均有500-800颗Die,每颗Die的良率贡献是独立的。从统计学上说,Fab的良率取决于各道工序缺陷密度的叠加。

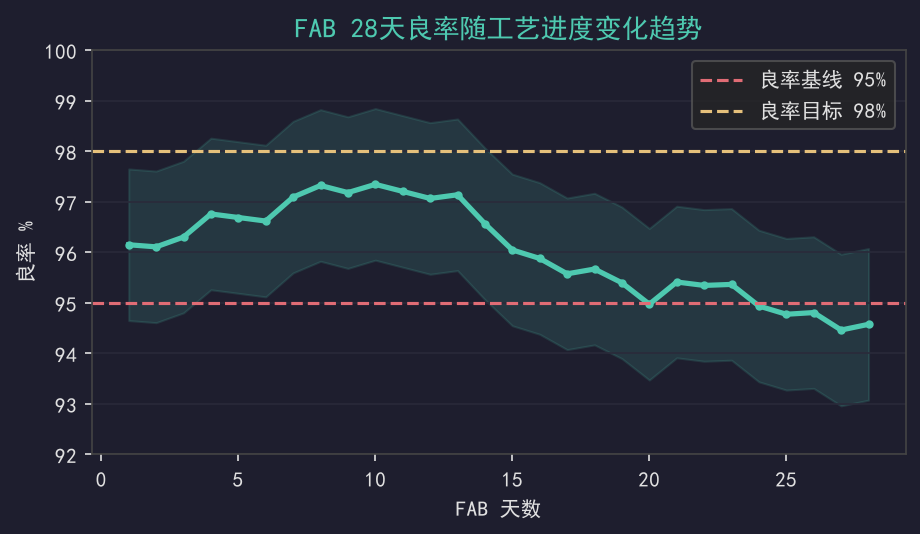

【图2:FAB 28天良率随工艺进度变化趋势】
从图中可以看出:良率在前期波动大(工艺参数在调优),中后期趋于稳定。这个阶段FAB的工作重心是"控缺陷"——减少颗粒沾污、降低设备微振动、控制温湿度,任何一个细节都可能影响良率。
05 总结
FAB的28天流程,本质是一个"逐层叠加、逐层检测"的过程。每一层工艺完成后都要检测,不合格的晶圆直接报废,不会流入下一道工序。
作为FAB工程师,理解这28天的完整流程,是做好任何一个岗位的前提。工艺工程师要知道前后道工序的关联,设备工程师要知道设备状态对良率的影响,整合工程师要知道全流程的瓶颈在哪里。
芯片制造是现代工业的皇冠,而FAB是皇冠上最璀璨的那颗明珠。知道这28天里发生了什么,你会对芯片行业有更深的敬畏。
---
