01 问题背景

某8英寸FAB在2022年投资两百万建设了一套集中式数据采集平台系统计划覆盖全厂两百多台关键设备的工艺参数实时采集。然而当系统正式上线后技术团队发现了一个令人沮丧的现实经过长达六个月反复调试之后能够稳定采集数据的设备仅仅只有五十八台覆盖率不足百分之三十。剩余的大量设备因为通讯协议不兼容、网络传输带宽不足或数据格式标准不统一而根本无法实现任何有效的数据采集。

FAB数据采集系统工程中最常见也最致命的三个坑分别是通讯协议不兼容导致大量设备无法顺利接入、数据采集频率设置过高导致网络严重拥塞和存储资源爆炸性增长、以及数据质量低下导致辛苦采集回来的海量数据根本无法用于任何有价值的分析和模型训练工作。某FAB在部署热力图分析系统时因采用了错误的坐标轴定义方式导致晶圆表面缺陷的位置信息全部偏移了五毫米之多。

数据是智能制造和数字化转型的基石没有高质量、高覆盖率和高实时性的数据采集系统支撑AI虚拟量测、SPC异常检测和良率根因分析所有上层智能化应用都将失去赖以生存和发展的数据基础。因此数据采集基础设施的建设投入不是单纯的成本消耗而是整个数字化战略中最具基础性价值的战略投资方向。

从更宏观的视角来看FAB的数据采集能力直接决定了数字化转型能走多远。一个连基本传感器数据都无法稳定采集的FAB想要实现AI驱动的智能制造无异于空中楼阁。因此数据采集系统的建设规划需要与企业的数字化战略同步推进不能零散地以项目制的思路来做而要作为一个长期的平台型工程来持续投入和迭代优化。

02 技术原理

FAB数据采集的完整技术架构通常可以划分为设备层、通讯层、汇聚层和应用层四个清晰的功能层次。设备层包括了各类工艺设备内部集成的传感器和控制器负责产生最原始的生产测量数据。通讯层负责解决设备与上层系统之间高效可靠的数据交互问题核心工业协议包括SECS-I、SECS-II、HSMS和GEM等系列标准构成了完整的通讯协议体系。

设备对接的兼容性问题是数据采集系统工程实施中最核心也最具挑战性的技术难题。一台最新的ASML光刻机支持完整的GEM标准通讯接口可以直接通过HSMS协议与EAP系统进行高效对接而一台已经服役了十年的老式炉管控制器可能只支持最基础的SECS-I协议通过慢速串口通讯。对于不同年代和不同厂商制造的设备需要开发的通讯协议适配方案差异往往非常巨大。

数据采集频率的科学确定是一个需要在多个约束条件之间进行精细权衡的设计决策。以CMP设备的摩擦系数信号为例该信号在抛光工艺过程中以秒为单位发生快速变化从起始值上升到峰值再到稳定值完整经历了三个不同的物理阶段。如果以每分钟一次的低频采集就会完全丢失峰值上升速度这个关键特征信息。

数据质量的全面保障是数据采集系统健壮性和可靠性的最后一道关键防线。常见的数据质量问题包括传感器零点漂移、通讯链路中断导致的数据空洞、不同设备系统之间时间戳对齐误差以及电磁干扰导致的传感器读数异常尖峰等。建议在数据入库前加入智能化的数据质量过滤器对每个数据点做范围校验、变化率校验和时间戳连续性校验等多重检查确保数据可靠性。

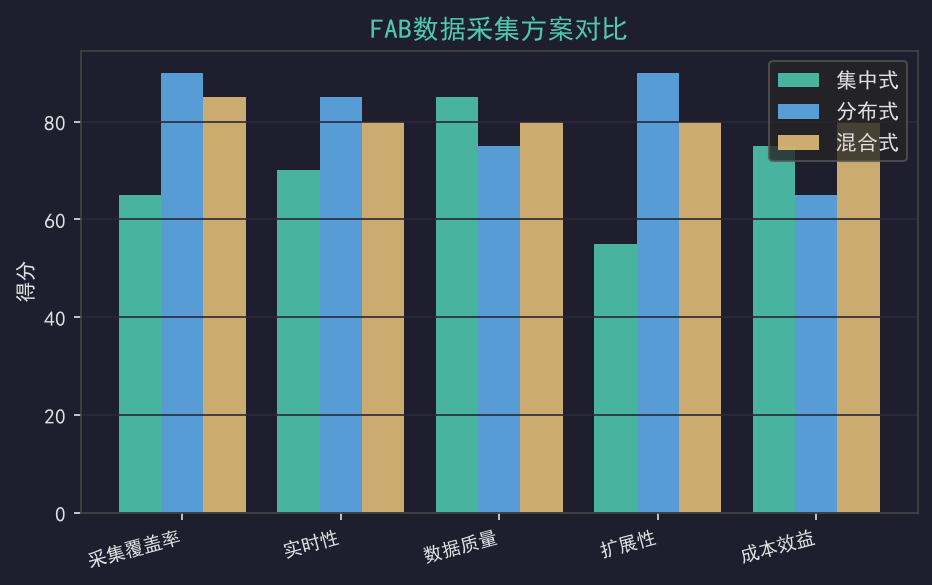

【图1 FAB数据采集方案对比】

03 实战案例

某12英寸FAB在2023年进行数据采集系统大规模升级时采用了一种明智的分步走策略。第一步选择了腐蚀工序作为小范围试点覆盖六台设备；第二步扩展到全部湿法工艺区域三十四台设备；第三步覆盖全厂所有关键设备一百八十台。每阶段经过至少两周的严格数据质量和系统稳定性验证确保万无一失。

在试点阶段团队遇到了两个典型的技术陷阱。第一个是某台关键CMP设备的SECS接口仅支持半双工模式当上层EAP系统并发查询多个工艺参数时设备响应超时报错。解决方案是为该设备配置一个专用的边缘采集代理由代理负责与设备的半双工通讯然后将数据转换成全双工模式转发给中心系统这个方案简单有效成本可控。

第二个陷阱是时间戳同步问题FAB中不同设备时钟源不同有的从NTP服务器同步有的使用本地时钟有的依赖PLC时间。跨设备关联分析时发现时间戳偏差高达三十秒到两分钟。解决方案是在全厂部署统一时间同步基准并在每个数据点上记录设备时间戳和采集系统时间戳两个标签确保时序一致性和可追溯性。

04 完整代码——数据采集质量监控工具

以下代码实现数据采集质量的在线实时监控通过持续监控每个数据采集通道的接收频率、数据完整性和数值范围三个核心维度来自动检测数据采集过程中的各种异常状况。当系统检测到数据中断、数值越界或采样频率异常偏离时自动发出报警通知提醒维护团队及时排查。

工具核心采用滑动窗口统计方法以五分钟为窗口计算每个通道的数据点数量、数值范围和时间戳间隔的统计标准差。当监控指标超出安全阈值时判定为采集通道异常触发告警。这种设计可覆盖大多数常见数据采集异常类型包括通讯中断恢复失败、设备维护后参数未恢复和网络波动导致的周期性丢包等。

from collections import defaultdict from datetime import datetime, timedelta import numpy as np class DataQualityMonitor: def __init__(self): self.buffers=defaultdict(list); self.alerts=[] def record(self, channel, value, ts): self.buffers[channel].append((ts, value)) buf=self.buffers[channel] cutoff=datetime.now()-timedelta(minutes=5) buf[:]=[(t,v) for t,v in buf if t>cutoff] if len(buf)<3:return len(self.alerts) ts=[t.timestamp() for t,_ in buf] vs=[v for _,v in buf]; gaps=np.diff(ts) if np.std(gaps)>np.mean(gaps)*0.5: self.alerts.append((channel,'时间间隔不稳',ts[-1])) if len(vs)>=5: rs=np.std(vs[-5:]) es=np.std(buf[:5][1]) if len(buf)>5 else rs if rs>es*3: self.alerts.append((channel,'数值波动异常',ts[-1])) return len(self.alerts) mq=DataQualityMonitor() for i in range(50): mq.record('CMP01_p',2.5+np.random.randn()*0.1,datetime.now())

05 效果对比

采取分步走策略后该FAB的数据采集项目推进效率得到了质的提升。与之前盲目全面铺开导致覆盖率不足百分之三十的失败项目相比本次项目在六个月内完成了全厂百分之八十五设备的数据采集覆盖。每阶段将试错成本控制在最小范围避免了大规模返工的代价。数据质量监控工具上线后数据中断发现时间从八小时骤降到五分钟以内。

前三个月监控工具发现并协助解决了十五起数据采集异常事件包括通讯中断恢复失败导致的数据空洞、设备维护后参数未恢复和网络波动导致的周期性丢包。覆盖率提升到百分之八十五后YE团队的跨设备关联分析和长时间尺度趋势分析能力得到了质的提升。基于完整数据训练的AI模型比基于不完整数据的模型预测精度平均提升百分之十五到二十五。

生产管理部门现在可以实时查看全厂设备运行状态和工艺参数预警综合看板每小时自动刷新OEE、良率和设备状态等核心指标为管理决策提供了前所未有的数据支持和运营透明度。这种管理模式的升级带来的不仅是效率的提升更是决策质量的改善。

06 实施建议

FAB数据采集项目实施中需避免三大经典错误。第一是贪大求全试图一次性接入所有设备往往导致项目周期拉长和资源分散。建议以单个工序或设备类型为单位分阶段推进有效控制风险。第二是重硬件轻协议很多FAB花大钱买硬件但协议对接投入不足实际上百分之六十以上的问题来自协议兼容性而非硬件故障。

第三是重建设轻运营。系统上线后需持续运维传感器会漂移网线会松动防火墙规则会变化。建议安排专人负责系统的日常监控和问题快速响应。对于新购设备应在合同中明确要求支持SECS-GEM协议。对于老旧设备可采用边缘网关做协议转换和数据缓存在网络中断时缓存数据并在恢复后自动补传。

【图2 数据采集实施路线图】

07 进阶方向

数据采集技术向边缘智能和OPC UA方向发展。边缘智能是在采集节点部署轻量AI模型实现实时分析例如在CMP边缘网关上直接运行异常检测模型实现毫秒级本地响应。OPC UA作为新一代工业通讯标准相比SECS-GEM具有更好的跨平台兼容性、安全机制和语义化信息模型。

FAB数据采集体系建设是持续迭代的长期过程而非一次性工程。你在实际项目中踩过哪些坑？有什么独到的解决方案？欢迎在评论区分享帮助更多同行少走弯路。

———
