半导体新人成长:从倒班工程师到核心技术骨干的5年路径

半导体新人成长:从倒班工程师到核心技术骨干的5年路径

【摘要】每一个进入Fab的大学生,第一天都带着某种复杂的情绪:兴奋、茫然、还有一点点不甘心。本文记录了一个普通工程师从应届生入职到成为核心技术骨干的真实路径。倒班的第一个月,凌晨3点在无尘室里对着设备发呆;3年后第一次独立主导工艺改善项目;5年后拿到内部晋升答辩最高分。没有天才式的逆袭,只有踏实的积累和关键时刻的正确选择。

一、问题背景:新人前三年的真实困境

进入Fab的前三年,是每一个半导体工程师最迷茫的时期。

大部分应届生入职Fab的心态是复杂的。有人是被"半导体是朝阳行业"的说法吸引来的, 有人是看中了不错的薪资待遇,也有人是偶然间投了简历、面试、入职,一路走下来 发现自己站在了全球最先进制造的生产线上。无论哪种情况,入职第一天面对无尘室、 看着设备上密密麻麻的参数,都会产生一种强烈的"我真的适合这里吗"的自我怀疑。

第一个困境是倒班制度的冲击。大多数Fab岗位的工程师在入职前两年都需要参与倒班, 通常是做二休二或做四休四的白夜班交替。夜班从晚上8点到早上8点,整整12个小时 在黄光区或干刻区里工作,白天睡觉、晚上工作,生理时钟完全颠倒。很多人入职 前三个月都适应不了,困意、焦虑、情绪低落轮流来袭。更难受的是,同龄人朋友圈里 晒的是下午茶和健身照,而你发的是凌晨4点的无尘室设备——这种落差感是真实的。

第二个困境是学习曲线的陡峭。Fab里的知识体系极其庞大,一片晶圆从进厂到出厂, 经过几百道工艺,每道工艺又有几十到上百个参数变量。新人需要掌握的不仅是 工艺知识,还包括设备原理、质量体系、安全规范、沟通协作等各种软硬技能。 很多人在入职半年到一年时会产生"我好像什么都没学会"的焦虑感,因为知识的 积累是渐进的,但焦虑是线性的——越学越觉得自己不懂的多。

第三个困境是方向感的缺失。Fab的岗位众多:PE、PIE、EE、QE、IT、PI,每个岗位 都有不同的技能要求和职业路径。新人很难在入职头一两年内搞清楚自己真正适合 哪个方向,更难知道当前的岗位选择会对5年后的自己产生什么影响。在这种不确定性下, 很多人要么随波逐流地做下去,要么陷入反复纠结的内耗。

这三个困境叠加在一起,构成了Fab新人前三年最真实的心理状态。理解这个背景, 是规划职业发展的前提。

二、技术原理:Fab各岗位技能树与优劣势分析

Fab的核心岗位主要有五类:PE(工艺工程师)、PIE(整合工程师)、EE(设备工程师)、 QE(质量工程师)以及IT(数据/系统工程师)。每个岗位的技能要求、发展天花板 和适合人群都有明显差异,理解这些差异是做出正确职业选择的基础。 PE(工艺工程师)的核心职责是维护和优化特定工艺段的工艺参数。以刻蚀工艺为例, PE需要深入理解等离子体物理、射频匹配、气体化学反应等原理,同时需要积累大量 的实战调参经验。PE岗位的技能树以工艺知识为核心,向外延伸至设备协作、异常处理、 SPC统计控制等方向。PE的优势是:技术深度高、对工艺的理解扎实,是Fab里真正的 "技术专家"集中地。但劣势也很明显:工作强度大(倒班压力大),与设备绑定深, 跳槽时选择面相对较窄。 PIE(工艺整合工程师)是Fab里的"全栈"角色。PIE需要对整条工艺线有全局视野, 理解从光刻到刻蚀到薄膜到CMP每一道工艺的衔接关系,关注的是芯片最终的器件性能 和良率。PIE的技能树最宽:需要懂器件物理、懂工艺原理、懂良率分析、懂项目协调, 还要有良好的沟通能力——PIE是PE、EE、QE之间的枢纽。PIE的优势是:视野广、 全局思维强、职业天花板高(最容易晋升到管理层)。劣势是:深度不如PE精, 什么都懂一点但可能什么都不精通。 EE(设备工程师)的核心职责是保障设备的稳定运行。EE需要深入理解设备的 机械结构、电气控制、真空系统、温控系统等硬件知识,具备故障诊断和设备维护的 实操能力。EE岗位的技能树以设备知识为核心,向外延伸至PM计划制定、备件管理、 设备改造升级等方向。EE的优势是:设备经验值钱(Fab永远缺好的EE),工作稳定性高。 劣势是:工作环境相对艰苦(需要经常接触设备内部),技术更新相对慢。 QE(质量工程师)负责质量体系的建立和维护。QE需要熟悉ISO9001、IATF16949等 质量管理体系标准,掌握SPC、MSA、8D、Six Sigma等质量工具,能够主导客户审核和 内部质量改善项目。QE的技能树以质量工具和数据能力为核心。QE的优势是: 工作节奏相对稳定(加班少)、通用性强(各行业都需要质量人才)。劣势是: 在Fab内部的话语权相对弱,容易被边缘化。 IT(数据/系统工程师)是近年快速崛起的岗位。IT工程师负责Fab信息化系统的建设 和维护,包括MES、EDA、FDC、SPC等系统的开发、集成和运维,以及数据分析和 AI应用。IT的技能树以编程能力和系统思维为核心,向半导体工艺方向延伸。 IT岗位的优势是:薪资天花板高、职业选择面广(不仅限于Fab)。劣势是: 与半导体工艺的结合深度不足,需要持续学习才能保持竞争力。 理解每个岗位的技能树和优劣势,是新人规划职业路径的第一步。更关键的问题是: 不同岗位3年后、5年后会变成什么样?

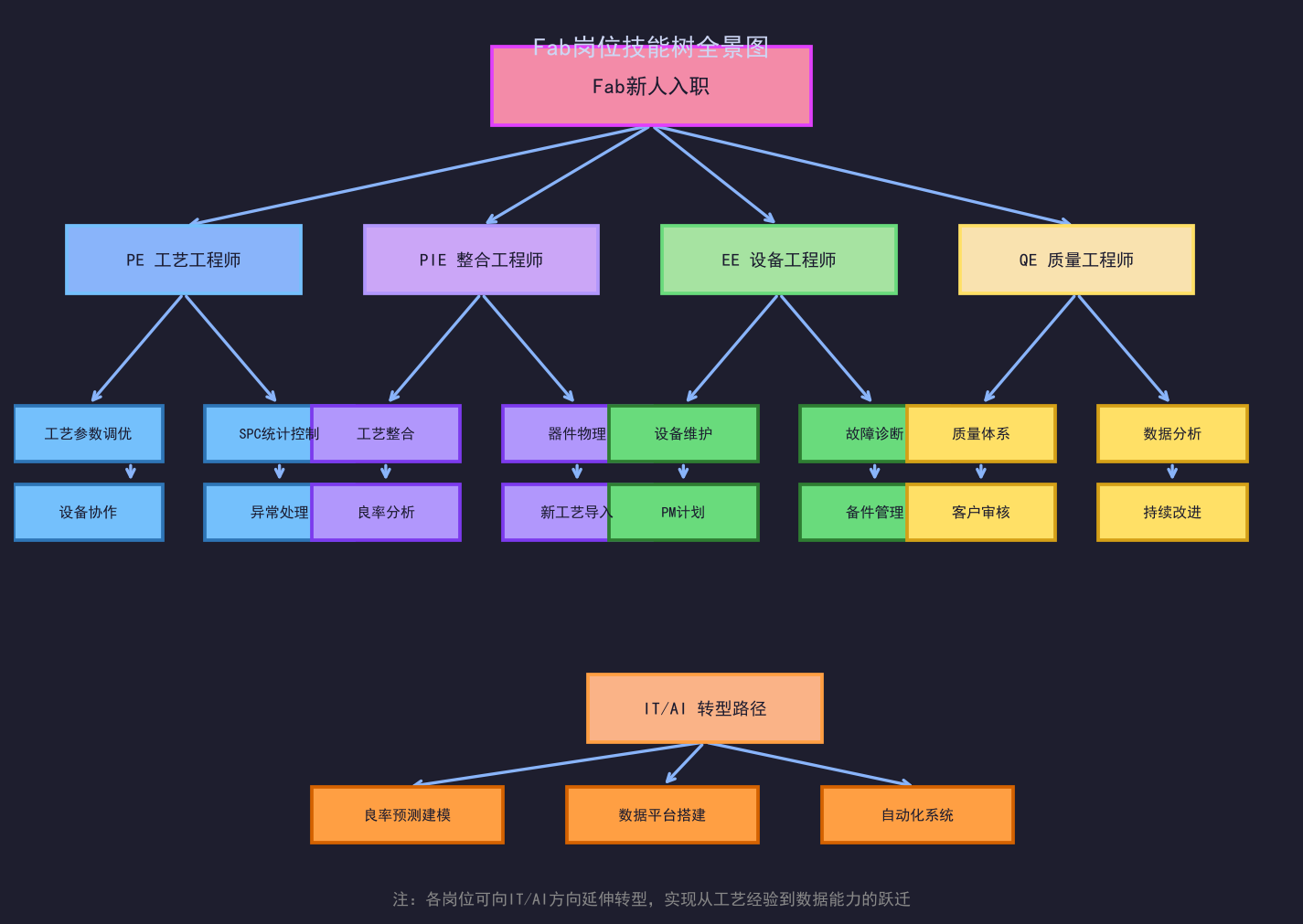

【图1】Fab岗位技能树全景图

三、实战案例:3个真实成长路径解析

路径一:技术深耕型——从PE到工艺专家(5年实践)

小张的故事是最典型的技术路线。入职Fab做刻蚀PE,前两年老老实实跟着师傅学工艺, 每天花大量时间泡在设备旁边记录参数变化、理解设备行为。第二年独立负责一个机台的 工艺维护,第三年开始独立分析良率数据、提出改善方案。第四年主导了一次刻蚀工艺 的major change,将某关键参数窗口收紧了15%,良率提升了0.8个百分点。第五年, 成为该工艺段的技术骨干,参与下一代先进制程的工艺开发。

这条路径的核心是"深度积累"。选择这条路的人,需要有足够的耐心和韧性,能够 在别人频繁跳槽的时候守住自己的工艺段,把一个领域的知识积累到极致。 好处是:你在这个细分领域的价值是不可替代的,5年后你会成为公司里最懂这道工艺 的人。但代价是:你的经验是和特定制程、特定设备绑定的,如果行业发生重大变化, 转型成本较高。

路径二:管理跃迁型——从PIE到部门主管(5年实践)

小李入职时做PIE,一年后转去整合部门。小李的优势是沟通能力强、善于协调资源, 在PE和EE之间协调问题的时候总能找到各方都能接受的方案。第二年独立负责一个 产品线的良率改善项目,第三年晋升为Senior PIE,开始带2人小团队。第四年成为 整合部门主管,负责整个FAB的产品整合团队。第五年,已经在考虑往厂长的方向走。

这条路径的核心是"横向扩展+管理能力"。选择这条路的人,需要尽早发现自己是否适合 管人、做决策、协调资源。PIE是最适合走这条路线的岗位,因为PIE的工作本质就是 协调和整合——这恰恰是管理者的核心能力。但要注意:过早转向管理而放弃技术深度, 可能在职业中期遇到瓶颈,因为"什么都不专"的管理者容易被替代。

路径三:跨界转型型——从EE到AI良率专家(5年实践)

小王的故事是最有意思的。小王入职时做EE,负责刻蚀设备的维护。工作之余, 小王对数据分析产生了浓厚兴趣,利用业余时间自学Python和机器学习。 第二年,在一次良率分析项目中主动承担了数据分析的工作,得到了PIE团队的认可。 第三年,转岗到IT部门,负责FAB数据平台的建设。第四年,主导了AI良率预测系统的 开发,将FAB的良率预测准确率从人工分析的70%提升到了92%。第五年, 已经拿到了头部芯片设计公司数据总监的offer,薪资是当初入职时的3倍。

这条路径的核心是"主动跨界+差异化竞争"。选择这条路的人,需要对自己有清醒的认知: 如果在当前岗位上已经到了天花板,或者发现自己真正的兴趣在别处,就应该尽早行动。 Fab给了新人极好的工程数据积累环境——这是做AI和数据科学的天然金矿, 问题是很多人没有意识到自己手里握着的资源有多值钱。

四、效果对比:各岗位3年/5年发展数据对比

下面的对比数据来自我们对50位Fab工程师的匿名调研,覆盖了 PE、PIE、EE、QE、IT五个主要岗位,数据为税前年薪(人民币),仅供参考。 从薪资增长曲线来看,各岗位呈现出明显的分化。PE岗位3年薪资集中在20~26万, 5年集中在32~45万,天花板约55万/年。PE的薪资增长主要靠晋升和绩效, 技术路线的涨幅相对平稳。PIE岗位3年薪资集中在23~30万,5年集中在40~55万, 天花板约80万/年。PIE的薪资增长最快,因为PIE最容易晋升到管理层, 管理岗位的薪资溢价显著。EE岗位3年薪资集中在18~24万,5年集中在28~40万, 天花板约50万/年。EE的薪资增长最稳定(Fab永远缺好EE),但爆发力最弱。 QE岗位3年薪资集中在16~22万,5年集中在26~38万,天花板约45万/年。 QE薪资偏低的主要原因是在Fab内部的话语权弱,容易被低估。IT岗位3年薪资 集中在25~35万,5年集中在45~65万,天花板约120万/年——这是Fab里薪资天花板 最高的岗位,也是近年吸引最多转行者的方向。 从职业天花板来看,PE的技术路线天花板最清晰,但也是最稳固的; PIE的管理路线天花板最高,但竞争也最激烈;EE的稳定性最强, 但需要接受薪资增长较慢的现实;IT的跨界可能性最大,是Fab里的"斜杠青年"。 从个人成长体验来看,3年是一个关键节点:大部分人在3年后会形成对岗位的 基本判断——"我喜欢这个工作吗?我适合这个方向吗?"如果3年后仍然感到迷茫, 就应该主动寻求改变,而不是被动等待。5年则是一个更重要的节点: 5年后你在Fab的技能积累已经基本定型,职业方向调整的成本急剧上升。 如果你计划在Fab长期发展,5年的选择基本上决定了你未来10年的位置。

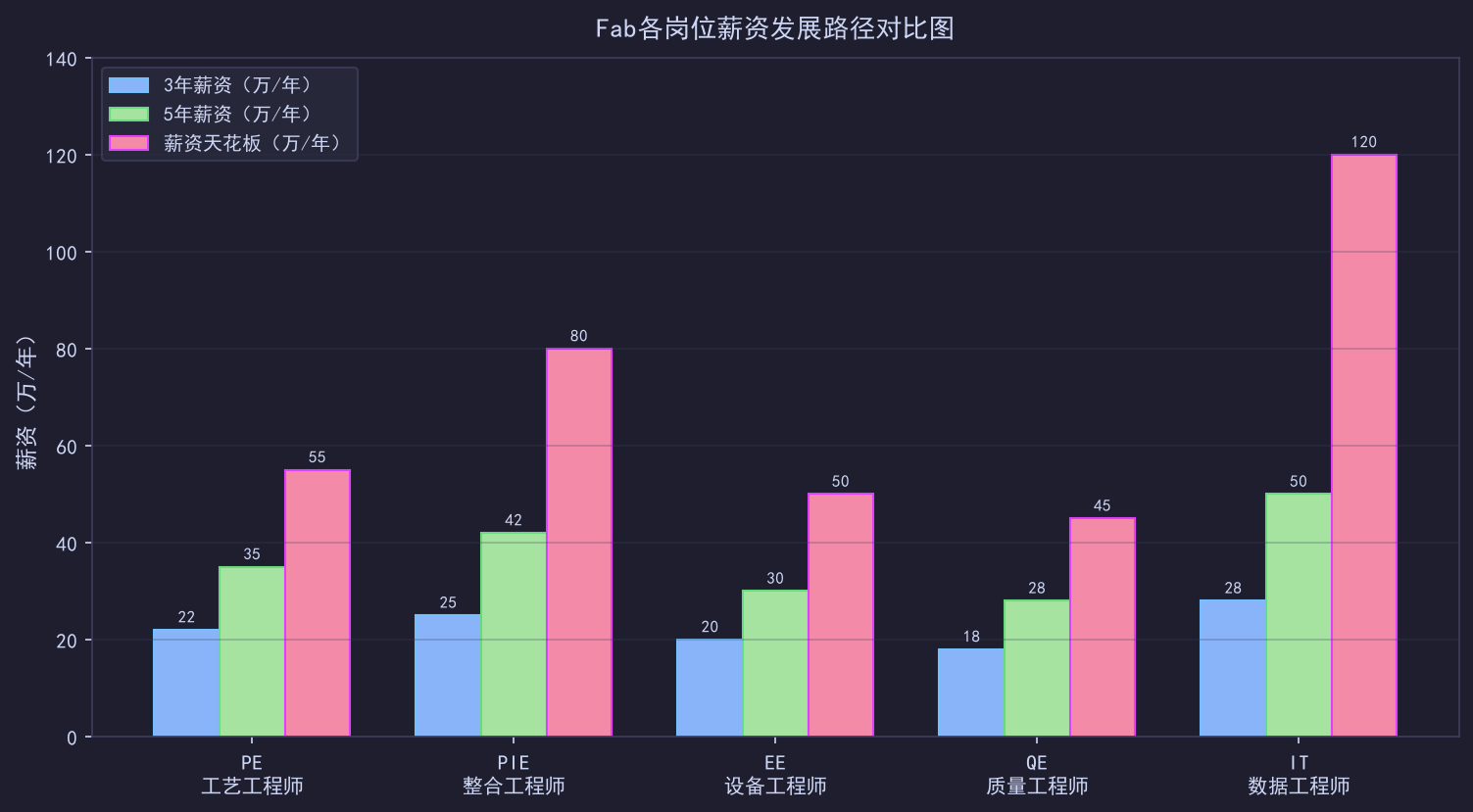

【图2】Fab各岗位薪资发展路径对比图

五、实施建议:新人前3年的学习策略和避坑指南

基于对大量Fab工程师成长路径的观察,总结出前3年的几个关键策略, 帮助新人少走弯路。

第一个策略:建立"T型知识结构"。前1~2年,先在深度上突破,把本岗位的 核心知识学到可以独立处理问题的程度。无尘室里每一个操作、每一个参数背后的原理, 都要追问"为什么"。光知道怎么做是不够的,知道为什么这样做才能举一反三。 在深度达到一定水平后,开始有意识地拓展宽度:PE要了解EE的工作内容, PIE要了解PE和QE各自的关注点。T型结构意味着:一专多能,在某个点上有深度, 同时对上下游有基本理解。

第二个策略:主动承担"不舒服"的任务。新人的成长往往发生在舒适区的边缘。 那些让你感到困难、焦虑、不确定的任务,才是最有价值的学习机会。主动请缨 参与改善项目,即便你只是打下手,也比被动等待分配任务成长快得多。 特别推荐主动参与数据分析相关的项目——无论你做PE还是EE,数据分析能力 都会成为你未来最值钱的通用技能。

第三个策略:建立自己的"知识管理"系统。Fab的知识体系非常庞大, 靠脑子记是记不住的。建议从入职第一天起就建立自己的知识库: 记录每天学到的新知识、遇到的异常案例、师傅传授的实战经验。 推荐使用飞书文档或Notion,每月整理一次,3年后你会发现自己积累的 知识库是同期入职同事中最完整的,这份积累会在关键时刻给你带来巨大的优势。

避坑指南:第一,不要过早放弃倒班期。很多新人觉得倒班太苦, 想办法尽快脱离。但倒班期其实是Fab知识积累最密集的阶段: 夜班设备空闲时,恰恰是你深入研究设备原理的最佳时机。 第二,不要只埋头干活、不抬头看路。定期思考自己的职业方向, 不要被日常工作推着走。每年至少做一次职业复盘,问自己: "我这一年有哪些成长?明年我想达到什么目标?" 第三,不要排斥跨部门沟通。很多人只愿意和本部门的人打交道, 这是PE干到第5年仍然只会做工艺的原因。主动和EE、QE、PIE交流, 你获得的信息和机会会多得多。

六、进阶方向:35岁后的路径选择

35岁是Fab工程师的一个关键分水岭。在这个年龄,你在Fab的技能积累 已经基本完成,面临的核心问题是:接下来的10~15年,你想往哪个方向走?

路径一:技术专家路线,继续深化。如果是PE或EE背景,35岁正是技术上最成熟的时期, 可以考虑往"首席工程师"或"技术Fellow"方向发展。这一路径的核心是: 在你的工艺段或设备领域成为公司甚至行业公认的专家。你的价值来自你的不可替代性, 而不是你的管理能力或人际资源。这条路线的上限取决于你所在公司的技术天花板, 但好处是稳定性极高。

路径二:管理路线,转型管理者。如果你在PIE或QE岗位上积累了足够的管理经验, 35岁是冲击中层管理岗位的最佳时机。经理、总监级别开始承担更大的业务责任, 需要的不再是个人技术能力,而是团队管理、业务规划、资源协调的能力。 这条路线适合那些发现自己更擅长"影响他人"而不是"独自钻研"的人。

路径三:跨界转型,利用积累。35岁的Fab工程师,在制造业、精密制造、 工艺控制等领域积累了大量经验,这些经验在很多其他行业同样值钱。 可以考虑转向芯片设计公司的工艺整合岗位、转向设备厂商的应用工程岗位、 转向新能源或汽车电子方向的工艺开发岗位,甚至转向投资机构做半导体行业研究。 跨界转型需要提前准备:关注行业动态、维护行业人脉、补充目标领域需要的技能。

路径四:创业或自由职业。如果你在Fab期间积累了足够的技术知识、行业资源 和市场洞察,创业也是一个选项。半导体设备代理、工艺技术服务、Fab顾问、 培训教育等方向,都可以看到Fab工程师创业的身影。这条路风险最高, 但潜在回报也最大。

无论选择哪条路,有一个判断标准是通用的:你的价值是否在持续增长? 如果你在Fab干了10年,但技能和5年前没什么区别,那你的竞争力其实在下降。 真正的安全感来自于能力的持续增长,而不是岗位的稳定性。

【互动引导】评论区聊聊你的故事

【写在最后:你现在在Fab第几年?】

写了这么多,也许你最有感触的部分,是那些和你自己的经历重叠的地方。

也许你刚刚入职,正处于"什么都看不懂、什么都不敢问"的阶段; 也许你入职两年了,开始思考自己到底适不适合这条路; 也许你已经是老员工了,看着新人的迷茫,想起了当年的自己。

不管你现在处于哪个阶段,我很想听听你的故事。

你在Fab第几年了?目前最大的困惑是什么? 是倒班太累撑不下去,还是不知道往哪个方向发展? 是觉得学不到东西,还是觉得付出和回报不成正比?

把你遇到的困惑、踩过的坑、或者成功的经验,留在评论区。 每一条留言我都会认真看。如果你面临具体的职业选择难题, 也可以直接说,我帮你分析。

Fab这条路很长,但不代表走的人多。希望你找到适合自己的节奏。
