半导体FAB数据采集避坑：花了20万买设备，结果数据不能用

【摘要】

本文系统梳理工业数据采集与边缘计算领域的核心问题与落地路径。去年我参与了一个数据采集项目，预算二十万，目标是实现车间核心设备的实时数据采集。全文围绕「问题背景：数据采集项目烂尾的教训、技术原理：FAB数据采集的架构与协议、实战案例：数据采集五大常见坑点、完整代码：数据质量检测脚本、缺失率检测：统计各字段的数据缺失比例」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：数据采集的最终目的是支撑业务应用。补充说明：工业数据采集的第一难点是协议异构：不同年代、不同厂商的设备使用不同协议（Modbus、Profibus、OPC UA、专有协议等）。网关层的协议适配能力决定了采集方案的可行性上限。

【核心要点】

• 问题背景：数据采集项目烂尾的教训：去年我参与了一个数据采集项目，预算二十万，目标是实现车间核心设备的实时数据采集。项目组花了三个月调研设备，选定了采集方案，采购了硬件和软件，…
• 技术原理：FAB数据采集的架构与协议：要搞好数据采集，首先得理解FAB的数据采集架构。通常分为四个层级：
• 实战案例：数据采集五大常见坑点：结合亲身经历，我总结了数据采集项目最容易踩的五个坑：
• 完整代码：数据质量检测脚本："""数据质量检测器：检查采集数据的完整性、准确性和及时性
• 缺失率检测：统计各字段的数据缺失比例
• 延迟检测：计算数据时间戳与实际时间的偏差

【适用场景】

• 设备数据采集方案的设计与协议适配选型。
• 老旧设备的数据采集改造（无接口情况）。
• 边缘与云端的数据分层处理架构设计。
• 数据采集方案的目标定义与协议选型。

一、问题背景：数据采集项目烂尾的教训

去年我参与了一个数据采集项目，预算二十万，目标是实现车间核心设备的实时数据采集。项目组花了三个月调研设备，选定了采集方案，采购了硬件和软件，结果上线那天才发现大问题：采集上来的数据根本没法用。

设备协议不兼容导致三分之一的数据采不到，采集频率太低导致关键参数丢失，数据延迟大到实时监控形同虚设。最后项目被叫停，重新评估需求，二十万打了水漂。

这个教训让我深刻认识到：FAB数据采集远没有想象中那么简单。不是买了设备就能搞定，这里面有很多坑需要提前规避。

很多厂都面临类似问题：想上大数据分析、想做AI应用，但基础数据都采不上来，或者采上来的数据质量太差，根本没法用。这就像建房子没打好地基，上面建得再漂亮也是空中楼阁。

这篇文章，我想把数据采集项目踩过的坑总结出来，希望后来者不要再犯同样的错误。数据采集是智能制造的基础，这个基础打不好，后面的投入都是浪费。

二、技术原理：FAB数据采集的架构与协议

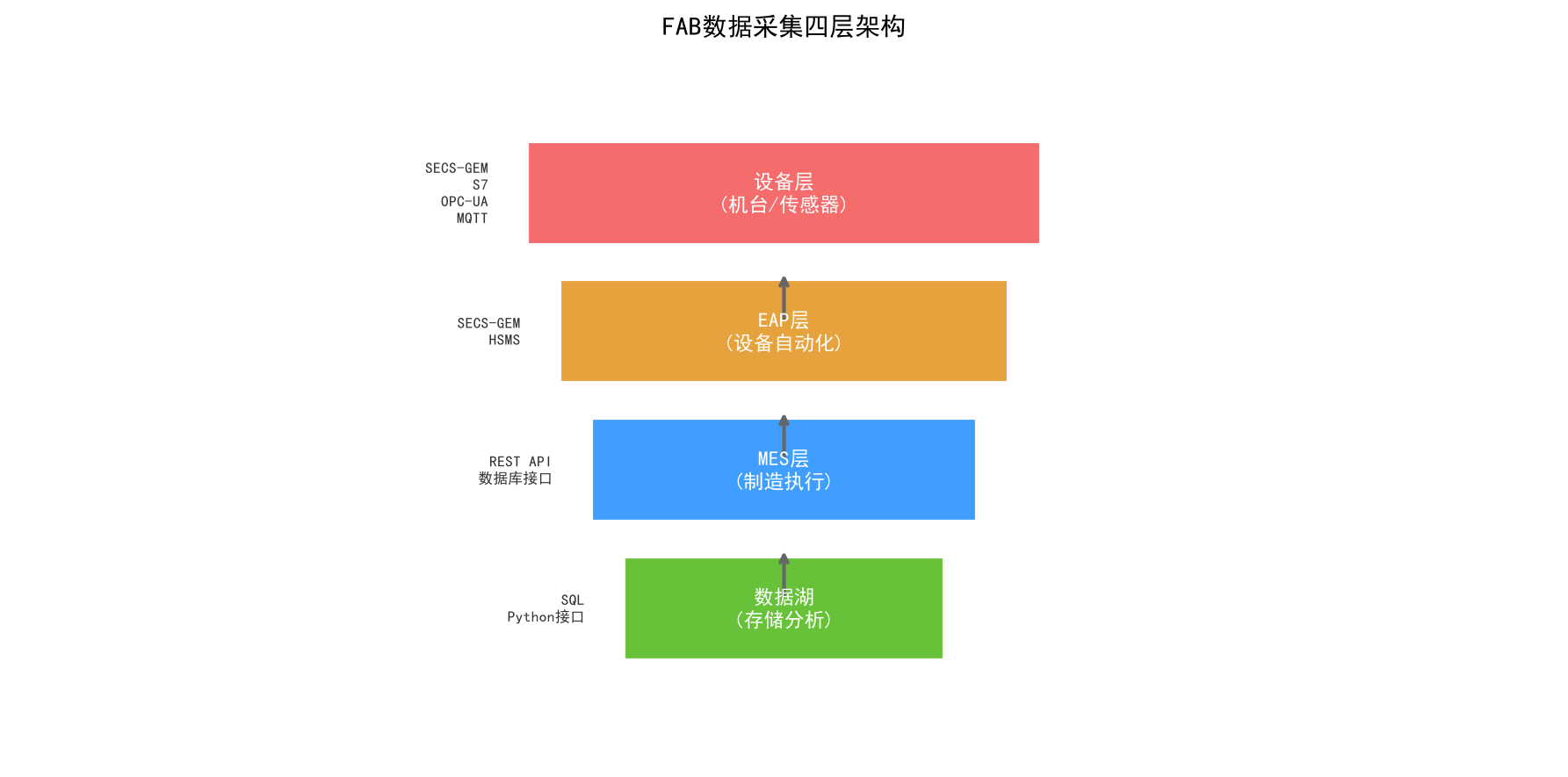

要搞好数据采集，首先得理解FAB的数据采集架构。通常分为四个层级：

设备层：最底层是各种生产设备、传感器、检测仪器。这些设备产生原始数据，但不同设备的数据接口和协议五花八门。

EAP层：设备自动化层，负责和设备通讯，把设备数据统一采集上来。主流协议有SECS-GEM、HSMS，这是半导体行业的标准协议。

MES（制造执行系统，Manufacturing Execution System）层：制造执行系统，从EAP获取生产过程数据，记录工单、物料、制程信息。MES是生产管理的核心系统。

数据湖：最终的数据存储层，把MES、EAP以及各种业务系统的数据汇聚起来，供分析应用使用。

在协议层面，FAB常见的几种协议各有特点：

SECS-GEM是半导体设备的标准通讯协议，几乎所有的主流设备都支持。但不同厂家实现程度差异很大，有的支持完整，有的只支持基本功能。

S7协议是西门子PLC的通讯协议，很多设备控制用西门子PLC，就需要通过S7采集数据。这个协议相对简单，但需要懂PLC编程的人配合。

OPC-UA是工业自动化领域的通用协议，越来越多的设备开始支持。优点是标准化程度高，缺点是老设备往往不支持。

MQTT（消息队列遥测传输协议，Message Queuing Telemetry Transport）是轻量级的消息协议，适合远程传输。但需要中间件支持，不是所有设备都能直接发MQTT消息。

数据质量的评判标准主要有几个：完整性（该采的数据是否都采到了）、准确性（采集的数据是否和实际一致）、及时性（数据延迟是否在可接受范围内）、一致性（不同来源的数据是否对得上）。

三、实战案例：数据采集五大常见坑点

结合亲身经历，我总结了数据采集项目最容易踩的五个坑：

坑一：设备协议不支持

这是最常见的问题。项目初期调研时，设备厂家承诺支持SECS-GEM协议，但实际实施时发现支持的只是最基础的消息，很多关键参数根本采不到。原因可能是设备固件版本低，或者厂家根本没开发完整。

解决方案：合同里明确约定支持的数据点和采集频率，要求厂家提供测试环境验证。不要只看承诺文档，要实际测试。

坑二：数据格式不统一

不同设备、不同厂家的数据格式千差万别。有的用字符串，有的用数值；有的带单位，有的不带；有的时间戳格式是时间戳，有的是日期字符串。采集上来后需要大量的格式转换工作。

解决方案：在EAP层或者数据湖层建立统一的数据模型，定义好字段格式、单位、编码规则。采集时做标准化转换。

坑三：采集频率太低

很多设备的数据采集频率受限于设备本身的性能或者通讯带宽。比如某个温度参数，设备只能每分钟上报一次，但实际工艺监控需要每秒一次的数据。

解决方案：评估时要搞清楚设备的采集能力上限。如果设备本身不支持高频采集，可以考虑加装外置传感器。

坑四：数据延迟大

从设备产生数据到数据存入数据库，中间可能经过多个环节，每个环节都可能产生延迟。我们遇到过某个环节延迟超过十分钟的情况，实时监控根本没法做。

解决方案：每个环节都要测试延迟，找出瓶颈。可能需要优化网络、升级硬件、或者简化数据处理流程。

坑五：历史数据缺失

项目上线后才发现，很多分析需要历史数据做对比，但设备的历史数据根本没保存，或者保存的格式不兼容。想补采已经来不及了。

解决方案：项目开始前就规划好历史数据的采集和存储。即使暂时用不上，也要先采存下来，将来总有用得着的时候。

四、完整代码：数据质量检测脚本

import pandas as pd

import numpy as np

from datetime import datetime, timedelta

class DataQualityChecker:

"""数据质量检测器：检查采集数据的完整性、准确性和及时性

主要功能：

1. 缺失率检测：统计各字段的数据缺失比例

2. 延迟检测：计算数据时间戳与实际时间的偏差

3. 异常值检测：识别超出合理范围的数据点

为什么这样设计：

• 模块化设计便于单独调用各项检测功能

• 参数化阈值适应不同制程参数的合理范围

• 生成综合报告便于快速定位数据质量问题

"""

def __init__(self, completeness_threshold=0.95,
max_delay_seconds=60, anomaly_std=3):
self.completeness_threshold = completeness_threshold
self.max_delay_seconds = max_delay_seconds

self.anomaly_std = anomaly_std

def check_completeness(self, df, time_col='timestamp'):

"""检查数据完整性：按时间间隔统计缺失率"""

time_range = pd.date_range(

df[time_col].min(), df[time_col].max(), freq='1min')
expected_count = len(time_range)

actual_count = len(df)

completeness = actual_count / expected_count
return {'expected': expected_count, 'actual': actual_count,

'completeness': completeness,

'missing_rate': 1 - completeness}

def check_delay(self, df, time_col='timestamp'):

"""检查数据延迟：统计时间戳与当前时间的偏差"""

now = datetime.now()

latest_data_time = df[time_col].max()
delay = (now - latest_data_time).total_seconds()
return {'latest_time': latest_data_time, 'delay_seconds': delay,

'is_acceptable': delay <= self.max_delay_seconds}

def check_anomalies(self, df, value_col='value'):

"""检测异常值：基于3倍标准差规则"""

mean = df[value_col].mean()

std = df[value_col].std()

lower_bound = mean - self.anomaly_std * std
upper_bound = mean + self.anomaly_std * std
anomalies = df[(df[value_col] < lower_bound) |

(df[value_col] > upper_bound)]

return {'anomaly_count': len(anomalies),

'anomaly_rate': len(anomalies) / len(df),

'bounds': (lower_bound, upper_bound)}

def generate_report(self, df, param_name):

"""生成综合质量报告"""

report = f"\n数据质量报告 - {param_name}\n"

report += f"{'='*40}\n"

comp = self.check_completeness(df)

report += f"完整性: {comp['completeness']*100:.1f}%\n"

delay = self.check_delay(df)

report += f"延迟: {delay['delay_seconds']:.1f}秒\n"

anom = self.check_anomalies(df)

report += f"异常率: {anom['anomaly_rate']*100:.2f}%\n"

return report

if __name__ == "__main__":

checker = DataQualityChecker()

# df = pd.read_csv("collected_data.csv")
# print(checker.generate_report(df, "刻蚀温度"))

五、效果对比：三种采集方案的成本效益

下面对比三种数据采集方案的差异：

从成本效益角度分析：

手动采集成本最低，但数据质量最差。适合预算有限、对数据质量要求不高的场景。但长期来看，人工成本会持续增加，数据质量也无法保证。

自动采集基础版是性价比最高的方案。能够覆盖核心设备，数据质量可接受，实施周期适中。适合刚起步做数据采集的工厂。

专业方案成本最高，但数据质量最好。适合有明确的大数据分析、AI应用需求的工厂。前期投入大，但后期收益也最大。

选择哪种方案，要根据实际需求和预算来定。不要盲目追求高配置，也不要为了省钱选择不合适的方案。关键是做好需求分析，明确要采集什么数据、用来做什么分析、需要什么质量标准。

六、实施建议：数据采集正确步骤

基于踩坑经验，我总结了一套数据采集的正确步骤：

第一步：明确需求，不要为了采集而采集。

很多项目失败的原因是没想清楚要采集什么数据、用来做什么。建议先明确分析目标，反推需要什么数据，再确定采集方案。不要贪大求全，先采关键数据，验证价值后再扩展。

第二步：设备兼容性评估，这是最重要的前期工作。

列出所有要采集的设备清单，逐一确认设备支持的协议、数据点、采集频率。对于不支持或者支持不全的设备，要提前想好替代方案。最好要求设备厂家提供测试环境，实际验证采集效果。

第三步：选择合适的技术方案。

根据设备情况和需求选择采集技术。如果大部分设备支持SECS-GEM，就优先考虑支持该协议的EAP系统。如果设备种类杂，可以考虑支持多协议的通用平台。

第四步：设计数据模型和数据质量标准。

在采集之前就定义好数据格式、字段定义、质量标准。不要等数据采上来再发现格式不对、质量不行。

第五步：分阶段实施，快速验证。

不要一次性把所有设备都接上。先选择典型设备试点，验证方案可行性，发现问题及时调整。试点成功后再扩展到其他设备。

第六步：建立数据质量监控机制。

数据采集不是一次性工作，要持续监控数据质量。建立自动化的质量检测和告警机制，发现问题及时处理。

七、进阶方向：实时数据采集与AI监控

传统的数据采集系统只是被动地收集数据，未来的发展方向是主动监控和智能分析。

实时数据采集架构：

传统的批量采集已经不能满足需求，越来越多的应用需要实时数据。这需要从设备到分析应用的全链路实时化：设备实时推送数据、消息队列实时传输、流处理引擎实时计算、应用实时消费。

关键技术包括：Kafka或类似的消息队列用于数据缓冲、Flink或Spark Streaming用于流处理、时序数据库用于实时数据存储。

AI驱动的数据质量监控：

传统的数据质量监控依靠人工设定的规则，未来可以引入AI自动发现数据质量问题。比如异常检测模型可以自动识别数据中的异常模式，不需要人工预设规则。

更重要的是，AI可以根据上下文判断数据异常是否真的有问题。比如设备停机期间的数据缺失是正常的，不需要告警；但生产期间的异常可能意味着设备故障。

数据采集的最终目的是支撑业务应用。无论是良率分析、设备维护、还是工艺优化，都需要高质量的数据基础。把数据采集做好了，后面的应用才有意义。

希望这篇文章能帮助大家避开数据采集的坑，少走弯路，把钱花在刀刃上。

评论区话题：

• 你们厂的数据采集做得怎么样，遇到过什么坑

• 关于数据采集你还有什么问题，评论区留言我帮你分析

blog.csdn.net/yeflashzhihui

---关注博主，下篇分享更硬核的实战经验---

---

【常见坑】

• 这个教训让我深刻认识到：FAB数据采集远没有想象中那么简单。不是买了设备就能搞定，这里面有很多坑需要提前规避。
• 这篇文章，我想把数据采集项目踩过的坑总结出来，希望后来者不要再犯同样的错误。数据采集是智能制造的基础，这个基础打不好，后面的投入都是浪费。
• 很多项目失败的原因是没想清楚要采集什么数据、用来做什么。建议先明确分析目标，反推需要什么数据，再确定采集方案。不要贪大求全，先采关键数据，验证价值后再扩展。
• 先买网关再想用途。采集方案应由分析目标反向定义，而不是由硬件能力正向堆砌。
• 未规划数据存储与生命周期，几个月后存储成本失控或历史数据被无差别删除。

常见问题（FAQ）

Q：采集频率定多少合适？

A：由用途决定：过程参数按批次或分钟级即可，设备健康监测通常在秒级到十秒级，振动与波形分析需要千赫兹级。核心原则是先用较低频率验证价值，确认有效后再针对关键信号提高频率，避免一次性铺设高价高频采集。

Q：老旧设备没有数据接口怎么办？

A：三条可行路径：一是加装外部传感器（电流互感器判断运行状态、振动传感器判断机械状况、温度贴片判断热状态）；二是通过计数器或继电器信号获取产量信息；三是人工录入关键节点数据并接受其精度限制。选择依据是希望回答什么问题。

Q：OPC UA 和 MQTT 该选哪个？

A：两者定位不同：OPC UA 偏重信息建模与语义互操作，适合设备与系统之间的标准化集成；MQTT 偏重轻量传输与发布订阅，适合高频数据的边缘汇聚与上云。实际架构中两者常常同时使用。

Q：老设备无法采集数据，有哪些可行方案？

A：三条路径：加装外部传感器（电流判断启停、振动判断机械状态、温度判断热状态）；利用现有信号（计数器、继电器、指示灯状态）获取产量与状态信息；以及人工在关键节点录入。选择依据是希望回答的业务问题，而非追求数据的全面性。

Q：采集的数据要保留多久？

A：按用途分层：用于实时控制的数据可能只需短期；用于 SPC 与质量追溯的数据通常需要与产品生命周期匹配；用于设备趋势分析的数据需要覆盖多个维护周期。无差别全量长期保存会带来持续成本，建议按用途定义保留策略。

Q：预测性维护需要多长的数据积累？

A：没有固定门槛，但需要覆盖足够多次的失效过程才能建立劣化模型。实践中先做状态监控与阈值报警，积累数据后再逐步过渡到趋势预测，比一步到位更稳妥。

【总结】

工业数据采集与边缘计算的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。数据采集的最终目的是支撑业务应用。无论是良率分析、设备维护、还是工艺优化，都需要高质量的数据基础。把数据采集做好了，后面的应用才有意义。采集频率必须与用途匹配。用于 SPC 的过程参数通常按批次采集即可；用于振动分析与故障诊断的信号则需要高频采集。无差别高频采集会带来存储与传输成本爆炸。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
