WaferMap缺陷模式识别:环状/边缘/中心各说明什么

WaferMap缺陷模式识别:环状/边缘/中心各说明什么

2026-07-29 发布 | 良率工程

晶圆缺陷图是良率工程师的眼睛,每种空间模式背后都对应一类物理成因。环状想边缘效应,中心想腔体气路,条状想扫描灯管,棋盘想套刻错位。这篇把环状、边缘、中心、条状、弧状、随机等模式逐一拆开,讲清怎么从图里读出机台在说什么,以及如何把图量化成可报警的指标,并给出一套固定的识图四步法。

一、晶圆缺陷图是良率工程师的眼睛

晶圆缺陷图,就是把每片晶圆上的芯片按照好坏用颜色标出来画成的一张图,好芯片一种颜色,坏芯片另一种颜色,密密麻麻排成圆形。它是良率工程师最常用也最直观的工具,一张图扫过去,哪里密集失效、哪里零星散布,一眼就能看出来,比看一串数字快得多,也直观得多。我每天到岗第一件事就是翻昨夜的缺陷图,先看整体有没有异常模式,有模式就顺着查。

但看图不是看热闹,每一种空间模式背后都对应一类物理成因。老手看到环状失效立刻想到边缘效应,看到中心密集想到腔体中心气流,看到条状想到扫描路径。这张图其实是机台在用图案说话,你听得懂,它就把根因告诉你;听不懂,你就在海量数据里瞎转。所以识图是良率工程师的硬基本功,绕不开,也偷不得懒。

我刚做良率的时候,看图只会说哪片坏了,说不出所以然,被资深工程师带着看了几十张图才慢慢开窍。现在回头看,识图能力就是良率工程师的分水岭,能把图和成因对上的,定位问题快准狠;对不上的,只能做数据搬运工,把图转成表发给别人查。这篇就把最常见的几种模式拆开讲,让你也能从图里读出机台在说什么。

很多人以为识图靠天赋,其实靠的是刻意练习加方法论。天赋帮你记得快,方法论保证你不漏。我带新人有一套固定动作:先看是否成环,再看是否居中,再看是否成条,最后看是否随机,四步一定性,方向就有了。有了方向再去查机台,效率完全不是一个量级,这也是这篇想教给你的核心方法。

还要强调一点,缺陷图不是孤立看的,它要和同时段的工艺参数、环境数据联动。一张图告诉你哪里坏,但为什么坏,得靠对应批次的过程量去解释。我现在的习惯是看图的同时拉出那批片的工艺趋势,两边对照,模式和成因的对应关系会越来越准。单独看图是瞎子,看图加参数才是眼睛,这句我前面提过,这里再强调,因为它太重要。

二、环状缺陷:多半是边缘效应

环状失效,就是失效芯片沿着晶圆边缘排成一圈,像给晶圆戴了个项圈。这种最典型的成因是边缘效应:晶圆边缘的薄膜厚度、温度、气流和中心不一样,导致边缘器件参数漂移,性能掉到规格外。还有一种是边缘夹持导致的机械应力,让最外圈芯片开裂或漏电,这种在薄晶圆和高温工艺里更常见,因为薄晶圆更软,夹持应力更明显。

我遇到过一次环状失效,查下来是承载晶圆的卡盘边缘温度比中心高八度,导致边缘膜厚偏薄,边缘芯片阈值电压整体偏低。把卡盘均温改了之后,环就没了。所以看到环,先怀疑边缘的均匀性和应力,而不是去瞎查整片工艺。边缘问题用调中心参数的办法永远解不了,得从边缘本身下手,比如卡盘均温、边缘气流补偿,方向错了再调也白搭。

还有一种容易被误判的环,是光刻曝光场在边缘的拼接误差,导致边缘一圈套刻偏大。这种环和工艺环长得像,但成因完全不同,对策是调曝光和对位,不是调工艺均匀性。区分的办法是看坏的是电性参数还是图形尺寸,电性为主多半是工艺环,尺寸为主多半是光刻环,这一眼能省你半天排查,所以看到环先分清是电性还是尺寸。

处理环状失效,我的标准动作是三查:一查卡盘均温曲线,看边缘中心温差;二查边缘气流分布,看喷淋头边缘孔是否堵塞或偏小;三查夹持应力,看边缘芯片是否有机械损伤痕迹。三查下来基本能定位八九成。记住,环是边缘问题,别往中心找,这是新手最容易犯的方向性错误,一错就是半天白忙。

顺便说个进阶点:环有时不是均匀的整圈,而是某一段更重,这种叫局部环,成因往往是边缘某一段的气路或温度局部异常,比如卡盘边缘某一个加热区坏了。这种局部环比整圈环更好定位,因为它指向更具体的硬件,顺着重的一段查对应的硬件分区就行。所以看到环也别急着下结论,先看是整圈还是局部,信息量差很多。

三、边缘缺陷与中心缺陷的区别

边缘缺陷和环状容易混,但边缘缺陷是外圈局部一小块坏,不是整圈。它常指向装载相关的局部问题,比如机械手取放时蹭到某一侧、传输臂上的颗粒掉在固定位置、或者装载口对着污染源。这种缺陷的位置往往很固定,同一台机每次都坏同一个方位,顺着方位就能找到物理源头,特别适合用方位反查硬件。

中心缺陷则相反,是晶圆正中间密集失效。中心密集失效我最常碰到的是腔体中心气流死区,或者喷淋头中心堵塞导致中心反应气体不足,中心刻浅或沉积薄。有次中心一片黑,拆开喷淋头一看,中心几个孔被前驱体结焦堵了一半,气体根本下不来。所以中心问题优先查腔体中心的气路和喷头,别在边缘找原因,方向错全白费。

区分边缘和中心,关键是看失效是否成环、是否居中。成环是均匀性,局部是装载,居中是气路。这三个方向错了任何一个,排查都南辕北辙。我习惯先把缺陷图做径向分环统计,看失效随半径怎么变:外圈高就是边缘,中心高就是中心,均匀分布就是整体均匀性差,一图定方向,比盲目拆机快得多,也避免无谓的停机。

还有一个容易混的是边缘缺陷和装载缺陷,其实装载缺陷往往是边缘固定的某一小块,而边缘效应是整圈或接近整圈。所以看边缘坏是成圈还是成块,成块就是装载,成圈就是边缘效应,这一眼分。装载缺陷去查机械手、传输臂、装载口;边缘效应去查卡盘、气流。两个对策完全不同,分不清就两头都查,效率低还容易误判。

实战里我见过最迷惑的一种,是边缘局部坏但每次方位不固定,时而这边时而那边。这种多半是颗粒污染,颗粒被气流带着飘,落点随机但都在边缘(因为边缘气流弱,颗粒易沉积)。对策是追污染源和洁净度,不是查硬件。所以方位固定与否也是关键线索:固定方位查硬件,随机方位查污染,这条经验帮我少拆了无数次机。

四、条状、弧状与随机模式

条状失效是横向或纵向一条直线坏过去,常对应扫描相关的工艺,比如光刻扫描方向、或者某根加热灯管对应的一列。弧状失效像一道月牙,多见于旋转工艺里某段角度的均匀性异常,比如旋转涂胶或旋转沉积时某角度气路不畅。随机散布则没有明显的空间规律,多半是颗粒污染或材料本身的不均匀,这类最难靠图定位,得靠批次和原料追溯。

区分这几类很重要,因为对策完全不同:条状去查扫描和灯管,弧状去查旋转匀性,随机则要去追颗粒源和原料批次。我习惯先做模式分类,再决定排查方向,避免一上来就全机台地毯式搜查。地毯式搜查看似勤奋,实则低效,往往查一圈没结果,产线的人对你就没信心了,觉得良率工程师就是来添乱的。

有一次出现斜条状失效,我第一反应是扫描方向问题,查了光刻扫描机构没异常,后来发现是传送导轨上一条细微划痕,晶圆经过时固定角度被蹭到,划痕方向和斜条一致。这个例子说明,模式分类给的是方向,不是答案,最后还得靠物理验证闭环。但有了方向,验证范围小得多,一天就能搞定而不是一周,方向感就是生产力。

随机模式虽然难定位,但也有章法。我做法是先看是否和特定原料批次相关,换批就好就是原料;再看是否和洁净度相关,某天洁净度波动后随机坏增多就是污染;最后看是否和设备磨损相关,随机坏随设备使用片数缓慢增多就是磨损。随机不代表无规律,只是规律藏在批次、环境、时间这些维度里,不在空间上,所以别死磕空间图,换维度看。

弧状失效新手容易当成条状处理,其实弧状指向旋转工艺的角度均匀性,条状指向扫描或灯管的一列。分辨要点:弧状是弯的、沿圆周方向;条状是直的、沿直径或弦方向。一个是旋转问题,一个是扫描或线性加热问题,对策天差地别。我刚学会分这两种时,一个弧状失效我按条状查了一周灯管,白忙,后来师傅一句话点醒,改查旋转气路,当天下午就找到堵塞的进气角。

五、其他模式:双环、象限、棋盘

还有一些不太常见但有特征的模式。双环是两条环,往往对应两种边缘效应叠加,比如温度和气流同时边缘差,会出内外两道环。象限失效是某一象限整体偏坏,指向那片区域对应的硬件,比如一个加热区或一个气体支路,这种定位极准,一锁定象限就只查那一片硬件,停机范围小,恢复快,产线最喜欢这种好定位的失效。

棋盘格是间隔失效,常和光刻套刻或两层对位错位有关,坏芯片呈棋盘状交替,像下棋的格子。这种在多层堆叠和先进节点更常见,因为对位误差累积后,某些格子的两层错开,某些又对齐。看到棋盘,优先查套刻和对位,而不是工艺均匀性。棋盘是几何错位,均匀性是连续偏差,看图性质完全不同,别混。

这些模式单独看都稀奇,但一旦你对上成因,反而比随机失效好查,因为定位极准。我见过一个象限失效,直接锁死到对应的一个温控区传感器漂移,换了传感器整片就救回来了。模式越规整,线索越硬,这是良率分析里少有的确定性快乐,遇到规整模式反而该高兴,因为省事,排查范围被模式死死框住,跑都跑不掉。

补充一个双环的实战细节:内外两道环往往成因不同,内环可能是气流、外环可能是温度,或者反过来。区分的办法是量两道环对应的失效芯片参数,参数不同成因就不同。我遇到过内环是膜厚偏薄、外环是温度偏高导致的电性漂移,两个成因两个对策,各修各的。所以看到双环别当成一种问题,拆开看,多半是两种边缘效应叠加,得分别处理。

棋盘格在先进节点之外偶尔也见于老设备,比如步进式光刻机对位系统老化,套刻 slowly 漂移,低节点看不出,高节点就显成棋盘。所以看到棋盘先确认节点和套刻数据,套刻超差就是对位问题,套刻正常再往别处想。良率分析最忌讳凭图臆断,图给方向,数据定成因,两者结合才稳,这是我踩过无数坑后的核心方法论。

六、实战:把图变成可量化指标

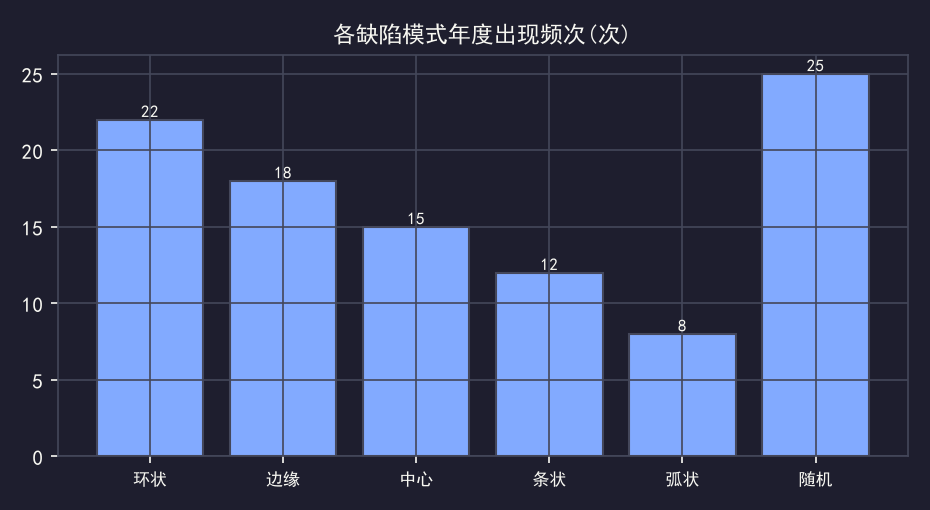

光看图定性不够,良率分析要量化。我常用的指标有失效芯片占比、边缘失效占比、聚类系数,还有把图做径向分环统计,看失效随半径怎么变。这些指标做成趋势,就能在模式还小时提前报警,而不是等整片黑了才发现有问题。量化之后,还能横向对比不同机台、不同批次,找出最差的那个,资源往最差处投,效率最高。

建议新人练手时,拿历史缺陷图做模式标注,强行把每张图和成因对上号,练个几十张,眼睛就练出来了。工具只是辅助,真正值钱的是你看到图就能冒出三个假设的直觉,那是踩过无数坑才有的。我到现在还保持每周翻一次历史异常图的习惯,温故知新,很多新问题的解法藏在老图里,老图是最好的教材,比任何培训都有用。

最后提醒,缺陷图要和工艺参数联动看,不能孤立。一张图告诉你哪里坏,但为什么坏得靠同时段的机台参数、环境数据去解释。我现在做法是看图的同时拉出对应批次的工艺趋势,两边对照,模式和成因的对应关系会越来越准。单独看图是瞎子,看图加参数才是眼睛,这句话值得你贴在显示器上,每天看一遍。

还有个量化进阶玩法:把缺陷图做成失效热力图,叠加同一片的过程量热力图,两张图叠一起看,空间相关性一目了然。比如膜厚热力图的高区正好对应缺陷图的高区,那均匀性就是主因,直接去调均匀性。这种叠图法比肉眼对比准得多,也快得多,我现在良率分析默认叠图,肉眼只看个大概,精确定位靠叠图,效率提升明显。

给团队的建议:把模式分类和量化指标做成自动脚本,每天跑,异常自动推送给对应工程师。人看图会累会漏,机器不会。我们上线了这个自动识图报警后,边缘效应类问题平均发现时间从隔天变成当班,挽回不少片子。所以别只靠人眼,把这篇讲的方法固化成脚本,让机器帮你盯着,你只管处理它标出来的异常,这才是良率工程师该有的工作方式。

写在最后

你们厂缺陷图最常见的是哪种模式?靠看图定位过最神的一次是什么?评论区说说,我下篇写缺陷图定位实战十例。
