半导体缺陷检测：光学与电子束检测原理实战

2026-07-30 发布 | 质量管理

缺陷检测是fab良率管理的第一道防线。光学检测高通量快速扫描，电子束检测高分辨率精准复查，两者配合形成完整的缺陷发现和根因分析闭环。这篇文章从检测原理出发覆盖光学和电子束两大技术路线、缺陷分类方法和根因分析思路，最后展望AI和在线检测等前沿技术方向。

一、缺陷检测在良率管理中的位置

缺陷检测是半导体制造中良率管理的关键环节。一颗0.1微米的颗粒落在晶圆上就可能毁掉一颗芯片，一台刻蚀设备工艺参数微小的偏移就会在整片晶圆上留下重复缺陷。缺陷检测的目的是在缺陷造成严重良率损失之前发现它、定位它、分析它然后消除它。Fab每天做大量检测工作来确保工艺过程的稳定性。

缺陷检测在fab中的角色定位是守门员。在每道重要工序之后安排缺陷检测，确保只有合格的晶圆进入下一道工序。不合格的晶圆被拦截下来进行返工或报废，避免后续工序在缺陷晶圆上继续投入。这种逐层把关的策略可以大幅降低最终良率损失。一套合理的检测策略能为fab节省上亿的成本损耗。

缺陷检测分为在线检测和离线分析两大板块。在线检测在生产线中实时进行，通常是一批晶圆中的抽检片或整批片都通过自动检测设备扫描。离线分析在实验室中进行，对在线检测发现的缺陷进行精确的形态分析和成分分析，找出缺陷产生的根本原因。在线检测发现问题离线分析找到原因生产线实施解决方案。

随着制程节点的不断推进缺陷检测的重要性与日俱增。7纳米工艺下的关键缺陷尺寸比14纳米工艺小了一半，传统的光学检测设备已经难以检测到这些微小缺陷。电子束检测和更高分辨率的检测技术成为先进制程的标配。检测技术的进步速度一定程度上决定了摩尔定律的延续节奏。

二、光学缺陷检测技术

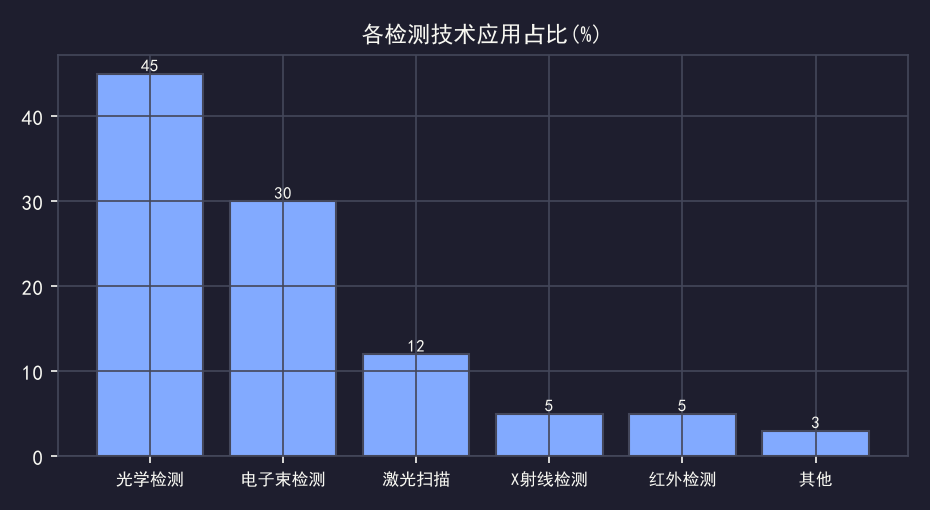

光学缺陷检测是fab中使用最广泛的检测手段。它的基本原理是用光照射晶圆表面同时用探测器接收反射光或散射光信号来识别晶圆上的异常区域。光学检测速度快、通量高，适合全片扫描。一台先进的光学检测设备每小时可以检测几十片晶圆，覆盖整片晶圆表面的检测面积。

光学检测分为明场检测和暗场检测两种模式。明场检测在入射光方向接收信号对图案缺陷很敏感，适合检测周期性阵列结构中的异常。暗场检测在同轴方向之外接收散射光信号对微小颗粒和表面异质的灵敏度极高。两种模式互补使用，确保各种类型的缺陷都不会漏检。

激光扫描检测是暗场检测的一种实现方式。用激光束在晶圆表面进行高速光栅扫描，同时用多个角度的探测器接收散射光信号。激光扫描对微小颗粒非常敏感可以检测到20纳米以下的颗粒缺陷。激光扫描检测的速度极快一片全片扫描只需要几分钟，适合做整批晶圆的快速筛选。

光学检测面临的挑战是随着器件尺寸减小传统光学显微镜的分辨率已经达到物理极限。光学检测的分辨率受限于光的衍射极限，目前最先进的光学检测设备也只能可靠检测到20纳米以上的缺陷。对于更小尺寸的缺陷必须使用电子束检测技术，但电子束检测速度慢通量低，只能做局部区域的高分辨率检查。

三、电子束缺陷检测技术

电子束检测利用扫描电子束显微镜SEM对晶圆表面进行高分辨率成像和缺陷识别。电子束的波长远小于光子波长所以分辨率可以比光学显微镜高两个数量级以上。电子束检测的分辨率可以达到1纳米以下，能够清晰看到极微小的缺陷和器件结构的细节。电子束检测是判断先进制程缺陷质量的最终手段。

电子束检测有两大类型。第一种是电子束缺陷检测用于直接识别晶圆表面和亚表面的小缺陷。第二种是电子束缺陷复查，先用光学检测快速扫描找到缺陷坐标再用电子束复查确认缺陷的真实形态和类型。电子束复查是光学检测的必要补充，可以大幅提高缺陷分类的准确性。

电子束检测技术正在向多束方向发展。单束电子束的扫描速度太慢一片晶圆全片扫描需要几个小时，无法满足大批量生产的需求。多束电子束检测用几十到几百束电子束同时扫描，速度比单束提高一到两个数量级。多束电子束检测是目前检测领域最热门的技术方向之一。

电子束检测的缺点是通量低和对晶圆有潜在的损伤风险。电子束照射到晶圆表面时会产生荷电效应，电荷积累在绝缘层上可能干扰后续的小缺陷检测。电子束的能量也可能对器件的栅氧化层造成损伤。因此电子束检测一般只用于关键层的检测或作为光学检测的补充手段。

四、缺陷分类与根因分析

缺陷检测发现异常之后需要对缺陷进行分类。常见的缺陷类别包括颗粒污染、图案缺陷如断线短路、划伤、膜内空洞和化学反应残留等。每一类缺陷的产生原因不同解决方法也不同。准确的缺陷分类是有效解决缺陷问题的前提对fab工程师的工艺知识有极高要求。

缺陷的根因分析是fab良率工程师的核心工作。根因分析通常从从缺陷的形态、位置、成分和分布特征四个维度入手。形态分析看缺陷的形状和边缘特征帮助判断缺陷的来源。位置分析看缺陷在晶圆上的空间分布判断是随机缺陷还是系统重复性缺陷。成分分析用能谱仪EDX或俄歇电子能谱确定缺陷的元素组成。分布规律分析看缺陷密度随时间的趋势判断是新出现的工艺问题还是一直存在的慢性问题。

根因分析最常用的方法之一是A-B比较法。在实验组晶圆和对照组晶圆之间通过工艺条件的对比来找出导致缺陷增加的工艺变量。A-B比较法的前提是其他所有工艺条件保持一致只改变一个变量才能准确归因。Fab中做根因分析需要和PE、EE等多个团队紧密合作，不能单打独斗。

大数据分析在缺陷根因分析中扮演越来越重要的角色。Fab积累了大量的检测数据和工艺数据通过机器学习算法可以自动关联缺陷和工艺参数之间的相关性。比如随机森林模型可以自动筛选出对特定缺陷类型影响最大的工艺参数，大幅减少工程师人工排查的工作量。大数据辅助根因分析是目前先进fab标配的能力。

五、缺陷检测在良率改善中的应用

缺陷检测数据直接驱动良率改善行动。每天生产线上会生成大量的检测数据，良率工程师需要从海量数据中筛选出最关键的缺陷问题并推动解决。缺陷问题按照影响良率的大小排序，前三个最大的缺陷问题可以消耗工程师百分之七十以上的工作时间。精准定位是关键。

缺陷检测数据的统计分析可以揭示工艺问题的演变趋势。缺陷密度随时间升高的趋势线往往是工艺或设备劣化的早期信号。工程师发现趋势变化后及时采取措施，在缺陷造成批量报废之前就完成修复。这种趋势监控的方法比等良率掉了再去追查更主动效率也更高。

缺陷复检是良率改善中的重要反馈回路。当工程师采取了一组改善措施后要重新检测相同区域的缺陷密度来验证措施的有效性。如果缺陷密度没有改善或者出现了新的缺陷说明改善措施方向错了或者引入了新的问题。缺陷复检可以快速验证工程判断的正确性避免在错误的改善方向上浪费时间。

总结给工程师。缺陷检测是连接工艺过程和最终良率的桥梁。光学检测提供了高通量的初筛能力，电子束检测提供了高分辨率的精查能力。两类检测方式的配合使用形成了缺陷管理的完整闭环从发现缺陷到分析根因再到实施改善最后通过复检验证效果。每一个fab工程师都应该了解这个闭环的工作逻辑。

六、缺陷检测技术的前沿发展

人工智能在缺陷检测领域的应用正在快速发展。基于深度学习的缺陷检测算法已经在多个fab中投入实际使用，可以自动从晶圆表面图像中识别和分类缺陷不需要人工干预。深度学习模型的检测精度已经超过了传统基于规则的方法而且能持续从新数据中学习提升。AI缺陷检测将大幅降低fab对检测工程师的依赖。

在线检测集成到工艺设备中是另一重要趋势。传统的检测流程是晶圆从一个腔体出来送到检测设备扫描然后再送回下一个工艺腔体。这种离线检测模式增加了生产周期。新一代设备把检测模块集成到工艺腔体内部，晶圆在工艺腔体内完成沉积或刻蚀后立即在腔体内进行原位检测。这种集成模式可以实时反馈工艺质量。

缺陷检测的标准化和互操作性也在推进。不同设备厂商生产的检测设备之间的数据格式和互操作性是行业长期以来的痛点。SEMI标准组织正在推动缺陷数据的标准化工作，让下游的数据分析平台可以统一处理来自不同检测设备的数据。标准化是大数据分析在缺陷管理领域大规模应用的基础。

随着芯片进入3纳米以下的工艺节点，缺陷检测技术将持续面临物理极限的挑战。光波衍射极限限制了光学检测的进一步分辨，电子束检测的损伤问题在高性能计算芯片中越来越敏感。下一代检测技术可能在红外、太赫兹和图像复原计算成像等方向取得突破，为摩尔定律的延续提供检测保障。

工程实战与踩坑经验

缺陷检测实战第一课：配方灵敏度不是越高越好。检测配方的灵敏度调得太高，虚报缺陷淹没真实信号，复查工程师疲于奔命；调得太低，真缺陷漏网流到下游。平衡点要靠数据说话：定期用已知缺陷的标准片验证捕获率，同时统计虚报比例，两个指标一起看。我们踩过的坑是某检测配方为了赶产能被人调低了灵敏度，三周后一类微小桥接缺陷在电测端爆量，回头查检测数据发现早有苗头但被过滤掉了。之后所有检测配方变更必须走变更管理流程，捕获率验证数据作为放行前提。

第二个坑是复查分类的一致性。光学检测报出来的只是可疑点坐标，到底是真缺陷还是干扰，缺陷类型是什么，要靠电镜复查加人工或自动分类判定。人工分类的一致性是老大难：同一颗缺陷不同人分类结果可能不同，甚至同一个人上午下午的判断都会漂。分类标准要图文并茂地文件化，定期做人员间的一致性考核，自动缺陷分类模型上线后也要持续用人工抽检校准模型。分类数据是良率分析的地基，地基歪了上面的分析全白搭。

第三个要讲检测覆盖策略的设计。全检成本不可承受，抽检就有漏检风险，覆盖策略本质是风险和成本的平衡。原则是分层设防：关键层次高频次检测，成熟稳定层次降频抽检，新产品新工艺爬坡期加密监控。还要考虑检测点位的布局：只在工序末端检测，出问题时污染源已经不好定位；在关键工序前后成对布点，一旦缺陷增量异常立刻锁定责任工序。我们的经验是把检测布局和缺陷派累托图联动复审，缺陷模式变了，检测策略跟着调，静态的检测计划撑不过产品迭代。

第四个是背景噪声管理。图形晶圆检测靠芯片间比对找差异，前层的正常工艺波动会形成背景噪声：膜厚微小差异造成的颜色变化、金属晶粒的表面粗糙度，都可能被误报为缺陷。降噪手段包括选择合适的光学模式、调整比对算法容差、设置区域屏蔽把已知高噪声区域排除。屏蔽要慎用，屏蔽区域里的真缺陷也会一起被屏蔽掉，每一块屏蔽区都应该有明确理由并定期复审。有一次我们发现某配方的屏蔽区多年没人复审，里面竟然盖住了一个后来变成良率杀手的重复性缺陷位置。

最后说说数据的时效性。缺陷检测的价值随时间衰减：当天发现当天处置，损失控制在几个批次；一周后才反应过来，在制品可能已经全军覆没。所以缺陷数据要建立自动报警机制，缺陷数量超限、新缺陷模式出现、重复位置缺陷这几类信号触发即时通知而不是等日报。晶圆图分析也要自动化：环状分布指向设备边缘效应，划痕状指向机械接触，重复位置指向掩膜版或吸盘问题，这些模式识别做进系统里，响应速度比人工看图快一个量级。

给新人的学习建议与职业展望

入门缺陷检测，第一步是把光学基础补起来。明场暗场的区别、波长和分辨率的关系、偏振和相衬增强的原理，这些概念直接决定你会不会选检测模式。简单记忆：明场看表面形貌类缺陷效率高，暗场对微小颗粒散射灵敏，波长越短能看到的缺陷越小。电子束检测分辨率高但速度慢，适合电性相关的隐性缺陷。理解了每种手段的物理原理和局限，你才能针对缺陷类型选对武器，这是检测工程师的基本功。

第二步是学缺陷模式识别的套路。晶圆图上的缺陷分布形态是破案的第一线索：全片随机分布多半是环境或材料引入，环状分布对应设备的旋转对称结构，边缘集中要查传送和边缘工艺，直线划痕查机械手和吸盘，重复步进位置直指掩膜版。把这套形态到根因的映射关系背熟，再结合缺陷成分分析：能谱仪打出元素成分，铁镍指向金属部件磨损，碳氧指向有机污染。形态加成分双线索交叉，破案效率翻倍。

第三步是学会算检测的经济账。检测本身不创造价值，它的价值在于减少损失，所以要会算：一台检测机的产能多少、一次检测的成本多少、漏检一个缺陷批的期望损失多少。有了成本视角，你提出的检测策略调整才有说服力：增加一个检测点要花多少钱、能挡住多少损失，数据摆出来管理层自然批准。纯技术视角的工程师和带经济视角的工程师，在组织里的话语权完全不同，这一点越早领悟越好。

第四步是拥抱机器学习工具。自动缺陷分类已经是行业标配，晶圆图模式识别、跨工序缺陷关联分析这些方向都在快速演进。新人有编程基础的话，学一下图像分类模型的训练和评估流程，理解训练集质量对模型表现的影响，你就能在ADC模型维护中发挥价值。没有编程基础也不用慌，重点是理解模型的能力边界：什么缺陷类型模型分得准、什么场景必须人工介入，会用工具的人不会被工具替代。

职业展望：缺陷检测岗位是良率体系的眼睛，接触面广，向上可以转良率整合工程师统筹全局，向外可以去检测设备厂商做应用工程师，检测设备是半导体设备里技术含量最高的品类之一，应用工程师待遇优厚。给新人的建议：前两年把检测原理、配方调试、缺陷分析三项基本功打牢，同时刻意积累跨工序的良率分析经验，三五年后你会发现这个起点给你的选择面比想象中宽得多。评论区聊聊你们抓过最隐蔽的缺陷是怎么破案的？

写在最后

你们fab用了AI做缺陷分类吗？效果怎么样？和传统方法比有什么优势和不足？评论区聊一聊。
