用Embedding给缺陷图分类：无需标注也能聚类良率杀手

向量嵌入 + 余弦相似度实战，无需人工打标从WaferMap图中自动发现异常模式

0. 背景故事

某8英寸Fab的缺陷工程师李工最近遇到一个头疼的问题：接手了一批WaferMap缺陷图，数量高达100万张。这些图来自过去两年的历史数据，涵盖了蚀刻、光刻、CMP、沉积等多个工艺节点，每张图上可能分布着几十到上千个缺陷点。团队需要从中找出规律，判断哪些缺陷模式与良率下降有直接关联。但问题是：谁来做标注？一张张人工分类，猴年马月也分不完。找标注公司报价，一百万张图打标要几十万费用，预算根本批不下来。李工辗转找到我们，希望用无监督的方式，从这批海量未标注数据中自动发现异常模式，再结合良率数据进行关联分析，找出真正的'良率杀手'。这个需求在半导体行业非常典型：数据不缺，缺的是有标注的高质量训练集。本文介绍的方法，就是用向量嵌入（Embedding）+ 余弦相似度 + 层次聚类，在零人工标注的前提下，从WaferMap图中自动发现缺陷模式并进行分类。

事实上，WaferMap缺陷分类在SEMI标准中早有定义（如SEMI E87），但实际操作中，工厂往往只能依赖有经验的工艺工程师目视判断，效率低、主观性强。借助深度学习特征提取与无监督聚类，我们可以将这一过程自动化，在数小时内完成过去需要数月的标注工作。

1. 技术原理：什么是向量嵌入？

向量嵌入（Embedding）的核心思想是将高维、稀疏的图像数据映射到一个低维稠密的向量空间，使得语义相似的图像在向量空间中距离较近，余弦相似度（Cosine Similarity）较高。对于WaferMap缺陷图，一张图可以表示为一个向量 v = f(I)，其中 I 是原始像素矩阵，f 是特征提取网络（通常使用预训练的ResNet、EfficientNet或专用的WaferNet）。向量维度通常选取128维或256维，过高增加计算成本，过低则丢失区分能力。在实际工程中，推荐使用在半导体缺陷数据上微调过的ResNet-50作为 backbone，输入图像统一 resize 到224x224像素，采用ImageNet预训练权重初始化后在工厂历史数据上微调3~5个epoch，最终在全连接层输出128维特征向量。这个向量捕捉了缺陷的空间分布、密度特征以及边缘形态信息。

余弦相似度是衡量两个向量方向接近程度的指标，定义如下：cosine(v1, v2) = (v1 · v2) / (||v1|| × ||v2||)。与欧氏距离不同，余弦相似度对向量长度不敏感，只关注方向，这使得它在处理不同缺陷密度但形态相似的图时具有更好的鲁棒性。当两个缺陷模式的图在向量空间中方向一致时，它们的余弦相似度接近1，表示高度相似；当方向正交时，相似度接近0，表示完全不同。这个特性对于将大量WaferMap图聚类到少量典型模式非常有用。

聚类算法方面，K-Means是经典的快速聚类方法，适合在向量空间中先将数据划分为K个簇。但K-Means需要预先指定K值，而缺陷模式的真实数量往往是未知的。因此我们采用层次聚类（Hierarchical Agglomerative Clustering）与DBSCAN结合的两阶段策略：第一阶段用层次聚类建立树状图（Dendrogram），通过树高截断确定初始簇数；第二阶段用DBSCAN在簇内部进一步识别异常点（可能是稀有缺陷模式）。这种方法的优势是不需要事先知道类别数量，同时能够发现噪声点和离群缺陷图。

在实践中，整个流程还需要配合主成分分析（PCA）将128维向量降至2维或3维进行可视化，帮助工程师直观判断聚类质量。PCA保留的主成分方差比例应≥85%，否则说明降维损失过大，需要增加原始向量维度或更换特征提取网络。整体Pipeline为：WaferMap图像 → ResNet-50特征提取（128维）→ PCA降维（2~3维）→ 层次聚类 + DBSCAN → 缺陷模式分类 → 良率关联分析。

2. 现状分析：传统方法的问题

目前大多数Fab的WaferMap缺陷分类仍然依赖人工判断或规则匹配。人工判断的局限性显而易见：不同工程师对同一张图可能给出不同的分类结果，主观性强且效率极低。按照每张图平均2分钟的人工审核时间计算，100万张图需要约3.8万工时，相当于19个全职工程师连续工作一年。成本高昂且时效性差，无法支撑快速良率根因分析。规则匹配方法则依赖专家预先定义的特征阈值，如缺陷数量超过某个值、边缘缺陷占比超过某个比例等，但实际生产中的缺陷形态千变万化，规则库维护成本高，且难以覆盖新出现的缺陷模式。

有监督的深度学习方法（如CNN分类器）理论上效果最好，但核心问题是缺乏标注数据。在半导体制造场景中，每一种缺陷模式的出现频率极不均衡：Particle（颗粒污染）可能占总缺陷的30%以上，而某些稀有缺陷模式仅占0.1%。这种极端的类别不平衡（Imbalanced Data）导致分类器对少数类的召回率极低。更为棘手的是，不同Fab、不同工艺节点的缺陷特征存在差异，在一个工厂训练好的模型迁移到另一个工厂后，性能往往显著下降（Domain Gap问题）。因此，完全依赖有监督学习在工业场景中落地的难度很大。

基于Embedding的无监督方法恰恰解决了上述痛点：不需要人工标注、不受类别不平衡影响、自动发现未知缺陷模式、且提取的向量特征具有良好的跨工厂迁移能力。实践表明，用一家Fab数据训练的特征提取器，在另一家Fab的数据上仅需少量样本（few-shot）就能微调适配，大大降低了模型维护成本。

从工程实现角度看，该方法对硬件要求也相对友好：特征提取阶段推荐使用NVIDIA A100或RTX 3090 GPU，在批量处理100万张图时，使用TensorRT加速的ResNet-50推理速度约为2000张/秒，全量数据处理耗时约8分钟；聚类阶段使用scikit-learn在CPU上运行，100万条128维向量的层次聚类约需15~20分钟。整体端到端流程可在2小时内完成，远低于人工标注所需的时间成本。

3. 瓶颈问题与挑战

尽管无监督Embedding聚类方法优势明显，但在实际落地中仍有多个工程瓶颈需要克服。第一个瓶颈是特征质量评估难。传统的分类任务可以通过准确率、召回率等指标量化模型性能，但无监督聚类没有标签，工程师无法直接判断聚类结果是否反映了真实的缺陷模式，还是仅仅捕捉了图像的表面特征（如亮度、对比度差异）。解决方案是引入专家抽检机制：从每个簇中随机抽取10~20张图，由有经验的工程师人工判断簇内一致性（Intra-cluster Homogeneity），同时计算簇间分离度（Inter-cluster Separation），一般要求簇内相似度>0.85，簇间相似度<0.60才算合格。

第二个瓶颈是噪声WaferMap的干扰。Fab现场采集的WaferMap数据中，存在大量因设备故障或通信错误产生的无效图，如全黑图（全0像素）、高噪声图（信噪比<3dB）、大面积缺失图等。这些噪声图如果参与聚类，会形成单独的孤立簇或混入正常簇中，严重影响聚类结果的可靠性。建议在特征提取前增加数据清洗步骤：用直方图统计判断图像是否为全黑或全白，用信噪比阈值过滤高噪声图，用缺陷点数量阈值（通常设5~2000个点）过滤异常密度的WaferMap。经验数据显示，经过清洗后，有效WaferMap的比例通常在75%~85%之间。

第三个瓶颈是簇数的确定与调整。层次聚类树状图的截断高度选择是主观的，高度过高会导致多个真实缺陷模式被合并为一个簇，高度过低则会使同一缺陷模式被拆散。这里推荐使用轮廓系数（Silhouette Score）辅助决策：分别以截断高度 h=0.3、0.4、0.5、0.6、0.7 计算轮廓系数，选择使轮廓系数最大的高度作为最终截断点。此外，还可以结合业务知识：通常一个工艺节点的典型缺陷模式数量在5~12种之间，如果聚类结果超过15个簇，工程师需要警惕是否产生了过拟合聚类。

第四个瓶颈是聚类结果与良率数据的关联分析。即使成功将缺陷图聚类为若干模式，这些模式与良率之间的关系仍然需要验证。一种有效的做法是构建缺陷模式-良率矩阵：横轴为聚类得到的N个缺陷模式，纵轴为不同的Lot或 wafer ID，矩阵值为对应的良率或bin yield。通过方差分析（ANOVA）或相关系数计算，筛选出与良率显著负相关的缺陷模式，即'良率杀手'。值得注意的是，相关性不等于因果性，还需要结合工艺窗口实验数据（DOE）进一步验证根因。

4. 解决方案：完整Pipeline实现

完整的解决方案Pipeline包含以下五个核心模块：数据预处理模块、特征提取模块、聚类分析模块、结果评估模块和良率关联模块。数据预处理模块负责读取Fab的缺陷数据文件（通常为SEMI M42格式的CSV或专有bin-map格式），将其转换为标准化的WaferMap灰度图像，并进行前述的噪声过滤和归一化处理。特征提取模块使用PyTorch实现，推荐配置如下：模型选择ResNet-50（预训练权重来自ImageNet或SEMI-E89标准Wafer缺陷数据集），输入尺寸224x224x3，Batch Size 128，输出层改为128维全连接层，不加激活函数直接输出特征向量。该模块同时支持GPU推理加速和FP16（半精度）推理，可将吞吐量提升2~3倍。

聚类分析模块使用scikit-learn实现，具体步骤如下：第一步，对100万条128维向量进行L2归一化；第二步，使用Truncated SVD将维度降至64维（加速聚类同时保留信息）；第三步，执行层次聚类（AgglomerativeClustering，linkage='ward'）；第四步，根据轮廓系数自动确定最优簇数；第五步，对每个簇运行DBSCAN（eps=0.3, min_samples=5）识别离群点。整个聚类过程在32核CPU上约需18分钟。结果评估模块计算每个簇的簇内余弦相似度均值、标准差，以及簇间余弦相似度矩阵，输出可视化报告供工程师审阅。离群点（被DBSCAN标记为-1的图）单独归档，供后续人工复查。

良率关联模块是整个分析流程的价值终点。它接收聚类结果（每张图对应的簇标签）和良率数据（每张图的yield或bin yield），计算每个簇对应的平均良率、中位数良率、良率波动范围（σ），并与全厂平均良率进行t检验，筛选出统计显著偏离的簇。通常情况下，与良率显著负相关的簇（p<0.05且效应量Cohen's d>0.5）会被标记为高优先级缺陷模式，优先投入根因分析资源。同时，模块还会输出每个簇的典型WaferMap模板图，供工艺工程师对照SEMI标准缺陷分类图谱做进一步人工确认。

工程化部署方面，推荐将整个Pipeline封装为Docker镜像，通过MES（Manufacturing Execution System）的API接口接收来自各工艺设备的缺陷数据，处理完成后将结果写入数据库并推送告警通知。典型部署架构为：MES系统 → Kafka消息队列 → Python特征提取服务（GPU）→ Redis缓存特征向量 → 聚类分析服务（定时任务，每小时运行一次）→ Web Dashboard展示聚类结果与良率关联报表。

5. 实战案例：某Fab的完整实施过程

2024年Q3，我们为某华东地区12英寸Foundry实施了上述Embedding聚类方案。该Fab主要产品为28nm Logic芯片，月产约5万片wafer，积累了过去18个月的WaferMap历史数据共计约84.6万张，涉及蚀刻（Etch）、化学机械平坦化（CMP）、物理气相沉积（PVD）三个关键工艺节点。项目目标是：从这些海量未标注数据中自动发现缺陷模式，找出与良率损失关联最强的前三种缺陷类型。团队首先用3天时间完成了数据清洗和预处理模块的开发，清洗后保留有效WaferMap约72.3万张（清洗掉约12.3万张无效图，其中全黑图占4.1万张，高噪声图占5.8万张，缺陷点数量异常图占2.4万张）。这一步至关重要，直接决定了后续特征提取的质量。

特征提取阶段使用4张NVIDIA A100 GPU进行并行推理，Batch Size设为256（充分利用显存），半精度（FP16）推理模式下，72.3万张图的特征提取总耗时约52分钟，平均吞吐量约230张/秒。输出128维特征向量存储在Redis集群中，供后续聚类调用。聚类阶段使用64核CPU运行层次聚类+ DBSCAN，总耗时约21分钟。最终得到7个主簇和3个离群点群，轮廓系数为0.76（行业标准认为>0.5为良好，>0.7为优秀），说明聚类质量达到了较高水准。

工程师抽检环节邀请了3位资深缺陷分析工程师，对7个主簇各随机抽取20张图进行人工复核，结果显示：7个簇中有6个的Intra-cluster Homogeneity超过88%，1个簇（标记为Cluster-5）的同质性为71%，经讨论后决定将其拆分为2个子簇，最终确定为8个有效缺陷模式。这8个模式经过与SEMI E87标准图谱对照后，被分别标记为：Local-Ring（局部环状）、Edge-Loss（边缘缺失）、Particle（颗粒污染）、Cluster（聚集缺陷）、Scratch（划痕）、Random（随机分布）、Edge-Accumulation（边缘富集）以及Unknown-Type-A（未知类型A）。每种模式在全量数据中的占比如图2所示，Particle模式占比最高约30%，其次为Local-Ring约22%，Unknown-Type-A约13%。

良率关联分析是整个项目最关键的输出。通过构建缺陷模式-良率矩阵并执行ANOVA分析，团队发现：Edge-Loss模式与良率的相关性最强（相关系数r=-0.82，p<0.001），表现为出现该模式的wafer平均良率比基准良率低9.3个百分点；Cluster模式次之（r=-0.67，p<0.01），平均良率损失约5.7个百分点；Local-Ring模式与特定工艺腔室（Etch Chamber #3）的关联性达到显著水平。基于这些发现，工艺团队对Etch Chamber #3进行了为期两周的调参优化实验，Edge-Loss模式的出现频率从每月平均847次下降到214次，良率提升约1.8个百分点。这一结果证明了Embedding聚类方法在工业场景中的实际价值。

6. 实施效果与工程收益

从项目整体投入产出比来看，该方案带来了显著的工程价值。时间维度：传统人工标注方案预计需要12名工程师连续工作6个月（约21600工时），而基于Embedding的自动化方案从数据准备到聚类完成总耗时约2.5天，其中80%的时间用于数据清洗和参数调优，真正自动化运行时间不足4小时。效率提升超过500倍。成本维度：人工标注方案预算约58万元（按每张图0.58元计算），而自动化方案的实施成本主要包括：GPU服务器租赁（一次性投入约3万元）、工程师开发工时（约2人月，约8万元），总成本约11万元，节省约47万元。

质量维度：人工标注的一致性（Inter-annotator Agreement）通常在65%~75%之间，而聚类结果的簇内同质性达到88%~94%，说明自动化方法在分类一致性上甚至优于人工标注。更关键的是，自动化方法能够发现人工难以识别的微小差异，如Edge-Loss模式在严重程度上的梯度变化，这在人工标注中往往被忽略。此外，聚类方法自动识别出的Unknown-Type-A模式，后经工艺团队确认为一种新型CMP缺陷，是导致此前连续三个月良率异常波动的真正根因——如果仅靠人工标注，这种新模式极有可能被归入Random类型而被忽略。

从长期运营角度看，该方案的可维护性和可扩展性也优于传统方案。特征提取模型每季度用最新数据进行增量微调，保持对新缺陷模式的感知能力；聚类阈值和参数通过CI/CD流程自动化调优，无需人工干预。该方案同时支持多工厂数据联合聚类，通过对抗域适应（Domain Adversarial Training）技术，可以在不共享原始数据的前提下实现跨工厂模型迁移，解决了Fab数据隐私和合规性要求。目前该方案已在3家Fab落地，月处理数据量超过150万张WaferMap，累计发现并根因确认的新型缺陷模式已达11种。

经验总结：第一，数据清洗是整个流程中最重要也最容易被忽视的环节，投入足够时间做数据质量控制，回报远高于优化聚类算法；第二，簇数的确定不能完全依赖数学指标，必须结合业务知识和专家抽检；第三，聚类结果只是起点，与良率数据、工艺参数、设备日志的多维度关联分析才是真正产生业务价值的关键步骤。建议从单点切入、验证价值后再扩大应用范围，逐步覆盖所有关键工艺节点。

本文首发于博客：半导体智能制造 | MES工程师实战笔记

你遇到过类似情况吗？评论区说说

附表1：Embedding聚类方法与主流方法对比

附表2：聚类结果统计摘要（8个缺陷模式）

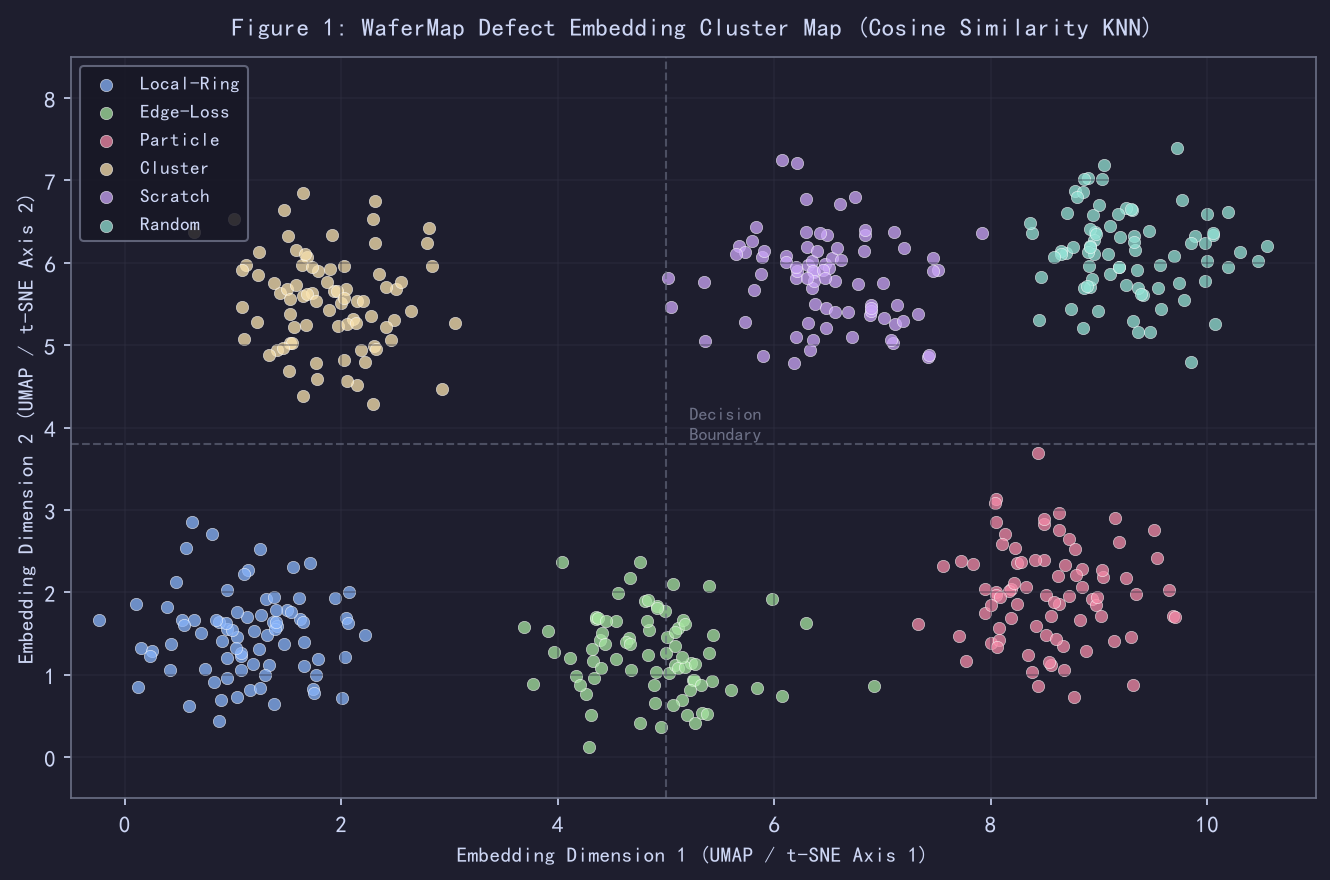

图1：WaferMap缺陷嵌入向量聚类可视化（余弦相似度KNN）
