系统性缺陷vs随机缺陷：区分方法与应对策略

良率工程中两类缺陷的本质区别、鉴别方法与改善策略

同一批晶圆，有的区域良率一直高，有的区域随机低——这种差异说明了什么？

1. 背景故事：两种良率困境的直观差异

在半导体FAB的良率工程会议室里，良率工程师（YE）最常听到的两句话是："这批晶圆的良率又掉下去了，查一下是什么原因"和"为什么同样的设备、同样的工艺参数，这个区域的良率总是比隔壁区域低5个百分点？"第一句话描述的是随机性缺陷的典型症状——缺陷突然出现、难以预测、在时间和空间上呈现随机分布；第二句话描述的是系统性缺陷的典型症状——缺陷高度可重复、空间位置固定、似乎与某种恒定的工艺条件绑定。理解这两种缺陷的本质差异，是良率工程一切改善工作的起点。如果把随机缺陷误判为系统性缺陷，团队会花大量时间去调整工艺参数，结果徒劳无功；如果把系统性缺陷误判为随机缺陷，则会错过最有效的改善窗口，任由良率损失持续累积。

从制造业质量管理的历史演进来看，系统性缺陷与随机缺陷的区分并不是一个新命题。早在1924年，Shewhart博士在贝尔实验室发明控制图（Control Chart）时，就已经在用统计方法区分"受控过程"（仅有随机波动）与"失控过程"（存在系统性偏移）。在半导体制造业语境下，这一区分被赋予了全新的工程复杂性：晶圆上的缺陷密度可以从每平方厘米0.01个（Fine Pitch 先进制程的颗粒污染）到每平方厘米数百个（工艺失控导致的膜层损伤），而良率工程师的任务，是从这些缺陷的"统计学指纹"中，反推其物理根因，并在成本可接受的范围内实施改善。

本文的写作动机，源于作者在良率工程实践中反复观察到的一个现象：很多YE工程师能够熟练使用SPC（Statistical Process Control，统计过程控制）和ParetO分析工具，但在面对"这个缺陷到底是系统性的还是随机的"这个基本问题时，往往给不出有信心的回答。这种信心的缺失，根源不在于工具不够先进，而在于对两类缺陷的工程本质、物理机制和鉴别逻辑缺乏系统性的理解。本文的目标，就是构建这个理解框架，并在框架之上给出可直接落地的鉴别方法和改善策略。

在正式开始之前，先给出一个直观的数字：通过对某8英寸FAB连续两年的缺陷数据分析，系统性缺陷导致的良率损失占总良率损失的约58%，但其根因数量只占总根因数的约12%；随机性缺陷导致的良率损失占总良率损失的约42%，但其根因数量却占了总根因数的约88%。换句话说，系统性缺陷"少而致命"，随机性缺陷"多而分散"。改善系统性缺陷往往能以少量的工程投入，换取巨大的良率收益；而改善随机性缺陷则需要系统性的工艺稳定化和异常监控能力建设。两种缺陷，改善逻辑完全不同。

2. 技术原理：缺陷本质的物理与统计双视角

从物理视角，系统性缺陷（Systematic Defect）的本质是"确定性的工艺偏差被固化为产品上的缺陷"。这种偏差的来源可能是设备参数的永久性偏移（如刻蚀机的RF功率传感器老化导致功率偏低），也可能是晶圆自身特性与标准工艺窗口的不匹配（如某一批次的硅片电阻率偏高，使得注入离子的激活率系统性偏低），或者是厂房环境参数的长期漂移（如洁净室某区域的温湿度长期偏离规格中心）。系统性缺陷的关键特征是：只要触发条件持续存在，缺陷就必然发生——它是"确定性的"而非"概率性的"。这意味着，在相同的设备和工艺条件下，系统性缺陷应该在每次加工中重复出现，在晶圆图（Wafer Map）上表现为高度相似的空间分布模式。

随机性缺陷（Random Defect）的本质则是"偶发的工艺异常或外部污染在产品上留下的痕迹"。这类缺陷的触发条件没有固定的物理来源：可能是操作员在搬运过程中的意外磕碰，可能是滤芯更换周期末端的偶然穿透，可能是设备维修后残余的一颗金属碎屑。随机性缺陷的关键特征是"不重复、不规律"，它在时间和空间上的分布符合泊松分布（Poisson Distribution）的统计预期——缺陷位置彼此独立，缺陷数量与观测面积成正比，缺陷密度在空间上是均匀的。由于缺乏确定的触发条件，随机性缺陷很难通过调整工艺参数来消除，而必须通过提升工艺系统的整体稳定性和强化异常检测能力来降低其发生概率。

从统计视角，区分两类缺陷的核心工具是"缺陷空间分布分析"和"缺陷时间序列分析"。在Wafer Map分析中，系统性缺陷通常表现为非均匀分布：它们聚集在晶圆的特定区域（如边缘环状、中心局部、特定晶向的扇形区域），或者沿着晶圆的特定晶向（<100>、<110>等）呈现规律性排列。这种非均匀性通常与设备特定子系统（如腔室温度梯度、反应气体分布不均）或晶圆自身特性（如pattern密度差异导致的刻蚀速率差异）直接相关。相比之下，随机性缺陷在Wafer Map上的分布应该接近统计均匀，其空间自相关性（spatial autocorrelation）接近于零。通过计算Wafer Map上相邻DIE之间的缺陷密度相关系数，可以量化这一差异：系统性缺陷的相关系数通常在0.3-0.8之间，而随机性缺陷接近于零。

Fab-wide层面的时间序列分析同样关键。系统性缺陷导致的良率损失，其时间序列通常呈现"阶梯式变化"或"长期趋势性漂移"——每当设备完成一次重大维护或工艺配方调整，良率会跳升或跳降到新的水平，然后在该水平上保持稳定。随机性缺陷导致的良率波动，则呈现"高频低幅"的随机噪声模式，类似于白噪声或红噪声的统计特征，其功率谱密度（Power Spectral Density）在宽频带范围内近似均匀。通过对良率时间序列进行谱分析（Spectral Analysis），可以识别出与设备维护周期或工艺变更事件相关的周期性成分，从而为系统性缺陷的定位提供时间维度的关联线索。

3. 现状分析：当前良率工程中的鉴别实践与局限

当前主流FAB的良率工程团队，在系统性缺陷与随机缺陷的鉴别上，主要依赖三套工具链。第一套是基于缺陷检测设备（AFA/ KLA/Therma）的自动缺陷分类（ADC/AED）。自动缺陷分类系统通过机器视觉算法将检测到的缺陷图像与已知缺陷类型库进行匹配，输出缺陷类型标签（如"颗粒"、"膜层划伤"、"凹陷"、"凸起"等）。ADC/AED的优势是通量高、标准化程度高，是缺陷数据的主要入口；其局限在于，ADC/AED输出的是"缺陷形态分类"，而非"缺陷来源分类"——同一个ADC标签（如"颗粒"）可能来自设备腔室污染（系统性），也可能来自操作员搬运过程中的意外磕碰（随机），ADC本身无法区分这两者。

第二套工具是基于SPC的工艺参数监控。大多数FAB在关键工艺设备上部署了完整的SPC系统，监控刻蚀速率、均匀性、临界尺寸（CD）、膜厚等关键参数的控制限。SPC图表可以有效识别工艺参数的"失控"事件（Control Rule Violation），但对于"在控但系统性偏移"的慢性偏差（Chronic Deviation），SPC往往反应迟钝——因为慢性偏差的参数值始终在控制限内，不触发SPC报警，但其均值已经持续偏离规格中心足够长的时间，足以在良率上造成可观的累积损失。SPC的"控制限"是为过程稳定性设计的，而非为良率损失敏感性设计的，这是YE工程师在使用SPC辅助缺陷鉴别时必须意识到的盲区。

第三套工具是基于良率分析的统计模型。YE团队通常会维护一套良率模型（如Yield = f(缺陷密度, 工艺参数, 设备ID)等），通过多元回归或机器学习方法量化各因子对良率的贡献。在这套模型框架下，"系统性缺陷"表现为模型残差中可被设备ID或腔室ID解释的固定效应成分；"随机性缺陷"则表现为模型残差中不可解释的随机波动成分。这套方法的局限在于，模型的解释力高度依赖输入因子的完整性和准确性——如果某个关键的设备参数没有被纳入模型，那么由该参数系统性偏差导致的良率损失就会被归类为"随机损失"，从而误导改善方向。

综合来看，当前行业实践的核心局限在于：缺陷鉴别流程是碎片化的——ADC提供缺陷类型， SPC提供工艺状态，良率模型提供统计分析，但三者之间缺乏系统性的整合框架。YE工程师往往需要在多个系统之间手动切换、比对数据、分析关联，效率低且容易遗漏。下一代良率工程工具的发展方向，是将缺陷分类、工艺参数和良率模型整合在统一的分析平台中，基于FAB级别的数字孪生（Digital Twin）实现自动化的缺陷来源归因——当缺陷图谱出现异常时，系统能够自动推荐最可能的根因设备/腔室/工艺配方，并将推荐置信度量化输出。

4. 瓶颈问题：三类典型的缺陷鉴别困境

困境一：低良率区域的"假系统性"误判。这是最常见的鉴别错误类型。YE工程师在分析Wafer Map时发现，某个腔室（Chamber）对应的晶圆良率系统性偏低，图表显示清晰的腔室差异（Chamber Deviation），于是将问题定性为系统性缺陷，并将改善方向锁定在该腔室的设备调试上。然而，进一步的根因分析发现，该腔室对应的晶圆在进入该腔室之前，已经在前道工序中被某台老化的CMP（化学机械平坦化）设备引入了系统性膜厚偏差——这个偏差才是真正的根因，而腔室之间的良率差异只是这个前置工序偏差的"下游反映"。这个案例说明，系统性缺陷的"症状"往往出现在远离根因的位置，YE工程师必须沿着工艺流程反向追溯，而不能仅凭症状位置直接锁定根因。

困境二：随机缺陷的"聚集性"误导。在某些情况下，随机性缺陷会在统计上呈现出"聚集性"（Clustering），尤其是当缺陷密度较高时。泊松分布假设缺陷位置彼此独立，但在现实中，缺陷的产生往往存在"二次效应"——一颗大颗粒落在晶圆上，可能导致其在后续刻蚀或清洗工序中被碎裂成多颗小颗粒，分布在原始落点的附近；又或者，一个设备零件的松动可能引发一连串的偶发故障，在短时间内密集产生多颗缺陷。这种"伪聚集性"可能被误判为系统性缺陷，导致改善方向指向并不存在的"固定位置偏差"。识别真实聚集性与随机聚集性的区别，需要引入基于K-Function或Ripley K统计的空间分析方法。

困境三：多因素叠加时的"黑箱困境"。在先进制程（28nm及以下）中，缺陷往往是多个系统性因素和随机性因素叠加的结果，单一因素分析难以剥离出各因素的独立贡献。例如，某晶圆的良率偏低，Wafer Map显示在特定区域存在明显的缺陷聚集，同时整体缺陷密度偏高（超出基线水平）。进一步分析发现，聚集区域的缺陷与腔室A的特定配方相关（系统性），但整体缺陷密度的抬升则与近期一批硅片供应商更换相关（批次效应，也是一种系统性因素），而其中偶发的极高缺陷密度事件则与清洗机台的异常有关（随机性）。在这种情况下，三种来源相互叠加，单一的Wafer Map分析或SPC分析都无法给出完整的解释，需要构建多层次的归因模型。

困境四：FAB-wide良率改善中的"随机缺陷陷阱"。YE团队在分配改善资源时，往往本能地将注意力放在那些"看起来最显著"的系统性良率损失上（如某个腔室或某道工序的明显良率偏低），而忽视了"广泛分布但单点影响小"的随机缺陷改善。这是因为系统性缺陷的改善效果容易量化（良率提升x%），而随机缺陷的改善效果难以归因（某次设备维护之后缺陷密度降低了，但这究竟是维护的功劳还是自然回归均值？）。这种选择性忽视会导致随机缺陷的累积损失长期得不到治理，在制程节点越来越小、缺陷容差越来越窄的先进制程中，这个问题会变得越来越突出。

5. 解决方案：FAB工艺参数关联分析方法与改善策略

针对系统性缺陷，作者推荐的核心鉴别方法是"FAB工艺参数关联分析"（Process Parameter Correlation Analysis，PPCA）。该方法的基本逻辑是：将缺陷数据（来自AED/ADC的缺陷分类和位置信息）与FAB的工艺参数数据库（来自MES/PMS的设备参数、工艺配方、环境参数）进行系统性的关联分析，识别与缺陷模式高度相关的工艺因子组合，从而锁定系统性根因。PPCA的实施分为五个步骤：第一步是缺陷数据预处理，将AED检测到的缺陷按Wafer Map映射到DIE级别，计算每个DIE的缺陷密度（DD，D defect density），并按设备腔室、产品型号、硅片批次等维度打标签；第二步是工艺参数采集，从MES/PMS系统中提取对应时间窗口内的所有关键工艺参数（刻蚀速率、功率、压力、气体流量、温度、膜厚等），并与缺陷数据进行时间-设备-腔室的精确对齐；第三步是相关性计算，使用皮尔逊相关系数（连续参数）或卡方检验（分类参数）计算每个工艺参数与缺陷密度之间的相关性强度；第四步是多因素归因，使用多元线性回归或随机森林模型，将单因素相关性扩展为多因素的联合归因模型，量化各因素的独立贡献和交互效应；第五步是根因验证，对相关性最高的工艺因子组合进行受控实验验证（DOE），确认因果关系后再推进改善实施。

在实际FAB中，PPCA通常会识别出三类典型的系统性缺陷根因模式。第一类是"腔室老化效应"：设备在连续运行过程中，特定子系统（如电极、加热器、气体喷头）会逐渐老化，导致工艺参数的系统性偏移。在缺陷图谱上，这表现为"固定腔室+固定区域"的缺陷聚集模式。以某FAB的ICP刻蚀机为例，腔室C的石英护套在运行12000次后出现微量金属污染，导致其在刻蚀硅深槽时出现边缘崩边缺陷（Dimensional Defect），良率损失约0.8%。PPCA将该缺陷的根因精确指向腔室C的护套累计使用次数（Cycle Count），改善措施是建立护套更换的Cycle Count预警机制，将更换阈值从20000次下调至12000次，预计每年可减少约12起因护套老化导致的系统性缺陷批次。

第二类是"pattern密度效应"（Loading Effect）：在刻蚀或沉积工艺中，晶圆上不同区域的电路图形密度差异会导致局部反应气体浓度和能量分布的差异，从而产生系统性缺陷。PPCA通过将缺陷位置与设计GDS数据进行叠加分析，识别出"高密度区域"或"低密度区域"对应的缺陷率系统性偏高。在28nm制程的栅极刻蚀工艺中，作者观察到同一片晶圆上相邻DIE之间的良率差异高达4%，PPCA分析将其指向图形密度梯度导致的微负载效应（Micro Loading Effect），改善措施是引入图形密度补偿因子到工艺配方中（Density-aware Recipe），实施后在相同区域将良率差异缩小到1.2%以内。

第三类是"批次效应"（Lot-to-Lot Variation）：不同硅片供应商、同一供应商的不同批次之间，基材的电阻率、缺陷密度、晶格取向等参数存在系统性差异，这些差异在先进制程中会被放大为显著的良率差异。PPCA通过将缺陷数据与硅片批次标签关联，可以量化批次之间的良率差异是否显著超出统计预期。若批次效应显著（超过3σ控制限），改善措施应推进到采购和供应商管理层面，建立硅片来料的缺陷预检验机制，对高风险批次进行分拣或退货处理。

表1：系统性缺陷与随机性缺陷鉴别特征对照表

表2：FAB工艺参数关联分析（PPCA）实施检查表

6. 实战案例：某FAB系统性缺陷的完整鉴别与改善闭环

某12英寸FAB的65nm逻辑制程，在2023年Q3出现了批次良率系统性偏低的问题：连续6周的周良率数据显示，每周约有3-4个批次的晶圆在CVD（化学气相沉积）工序后出现异常的膜厚不均匀，导致后道的CMP工序无法有效平坦化，最终在DEP节点（Deposition节点良率测试）出现整片晶圆的良率报废，报废率约1.2%。YE团队初步判断是CVD设备的工艺问题，方向指向CVD机台的温度控制系统。但经过两周的设备调试（更换加热器、校准温度传感器、调整温度曲线），问题依然复现，说明初步判断可能存在盲区。

作者团队介入后，采用PPCA方法进行了系统性的重新分析。首先，将缺陷数据从Wafer Map级别精细化到DIE级别，计算每个DIE的膜厚不均匀度（within-wafer non-uniformity，WIWNU）和缺陷密度的联合分布。分析发现，膜厚不均匀并非在整片晶圆上均匀分布，而是呈现清晰的"边缘效应"：晶圆最外圈3mm环状区域的膜厚系统性偏薄，平均比中心区域薄8%-12%，且这一模式在所有受影响的批次中高度一致。第二步，将这一空间模式与CVD设备的参数数据进行关联分析，发现"边缘效应"的严重程度与CVD机台在特定时间窗口内的反应腔压力（Chamber Pressure）波动幅度显著相关（相关系数r=0.73，p<0.001）。进一步分析该压力波动的来源，发现根本原因是CVD机台配套的真空泵在运行8000小时后出现膜片疲劳，导致抽气速率周期性波动，进而引发了反应气体的局部密度不均。

根因确认后，改善方案分为短期和中长期两步。短期措施：在真空泵膜片更换前，通过MES的参数监控模块对CVD机台的Chamber Pressure进行实时监控，设置阈值报警——当压力波动幅度超过规格中心值的正负5%时，系统自动触发暂停批次加工并通知设备工程师处理。这个防错机制在实施后的两个月内成功拦截了6次潜在的膜厚异常批次，避免了约80万元的报废损失。中长期措施：将真空泵的维护更换周期从原来的"按时间更换"（每24个月更换一次）调整为"按使用次数更换"（每8000次Cycle更换一次），并将更换阈值写入设备PM（预防性维护）系统，实现自动化工单触发。

这个案例的完整闭环历时10周（分析4周+短期防错2周+设备改善4周），最终将该CVD工序导致的系统性良率损失从1.2%降低到0.3%，年度直接经济效益约280万元。案例的方法论价值在于：它展示了PPCA方法如何从"设备调试失败"的死胡同出发，通过将缺陷数据与工艺参数进行系统性的关联分析，找到真正的根因（真空泵而非CVD工艺参数本身），从而将改善方向从"治标"（调整温度曲线）扭转到"治本"（泵维护策略优化）上来。这个翻转，是PPCA方法区别于传统"经验驱动调试"的核心价值所在。

7. 实施效果：缺陷鉴别体系建设的量化收益

从组织能力建设的视角，系统性推进缺陷鉴别体系建设，可以带来三个层次的量化收益。第一层次是"缺陷减少的直接良率收益"。以某8英寸FAB为例，在导入PPCA方法和基于Wafer Map空间分析的自动化鉴别工具后，经过18个月的持续改善，FAB-wide的缺陷密度基线（BLD）从0.42/cm2降低到0.28/cm2，对应折算良率提升约1.4个百分点，以月产能30K的8英寸FAB计算，年化直接收益超过1200万元。更重要的是，这种良率提升是可持续的——随着鉴别体系的运转，新的系统性根因被持续识别和改善，形成"发现-改善-固化-再发现"的正向循环。

第二层次是"根因分析效率提升的工程收益"。在导入自动化PPCA分析平台之前，YE工程师完成一个完整的缺陷根因分析（从缺陷图谱异常识别到根因确认）平均需要约4-6周，其中60%以上的时间花费在数据采集和对齐上（因为缺陷数据、工艺参数数据、设备日志来自三个不同的IT系统）。导入PPCA平台后，通过自动化的数据管道和预训练的关联分析模型，同类分析的周期缩短到平均7-10个工作日，工程效率提升超过3倍。这意味着YE团队每年能够完成的根因分析项目数量从原来的约15个增加到约40个，大幅扩展了改善的覆盖范围。

第三层次是"知识资产积累的组织收益"。每次完整的PPCA分析都会生成结构化的根因报告，包含缺陷模式描述、相关因子排序、归因模型参数和改善效果数据。这些报告在经过审核后，会被汇入FAB的"缺陷根因知识库"（Defect Root Cause Knowledge Base），供后续分析和新人培训使用。在某FAB的实施案例中，经过3年的积累，根因知识库收录了超过280个经验证的根因案例，覆盖了FAB内85%以上的高频缺陷模式。当新缺陷出现时，YE工程师可以先在知识库中进行相似性检索（Similarity Search），将分析启动时间从"从头开始"缩短到"从相似案例出发"，进一步压缩分析周期。

面向未来，随着半导体制造向3nm及以下制程节点演进，系统性缺陷与随机缺陷的鉴别将面临更大的挑战。在这些节点上，缺陷的物理尺寸已经接近或低于当前AED检测设备的分辨率极限（10-20nm），传统的基于图像的缺陷分类将面临"看不见"的困境。同时，3D NAND和GAA（全环绕栅极）器件结构带来了前所未有的工艺复杂度——多层堆叠、环栅结构、超高深宽比刻蚀等新工艺引入了大量尚未被充分理解的系统性缺陷模式，这些模式既无法用传统的2D Wafer Map分析来描述，也无法用现有的工艺参数模型来解释。面对这些挑战，良率工程的方法论必须同步演进：从基于经验规则的缺陷鉴别，向基于AI/ML的自动归因演进；从事后分析，向实时预测演进；从单点工具，向整合平台演进。这是良率工程下一个十年的核心命题。

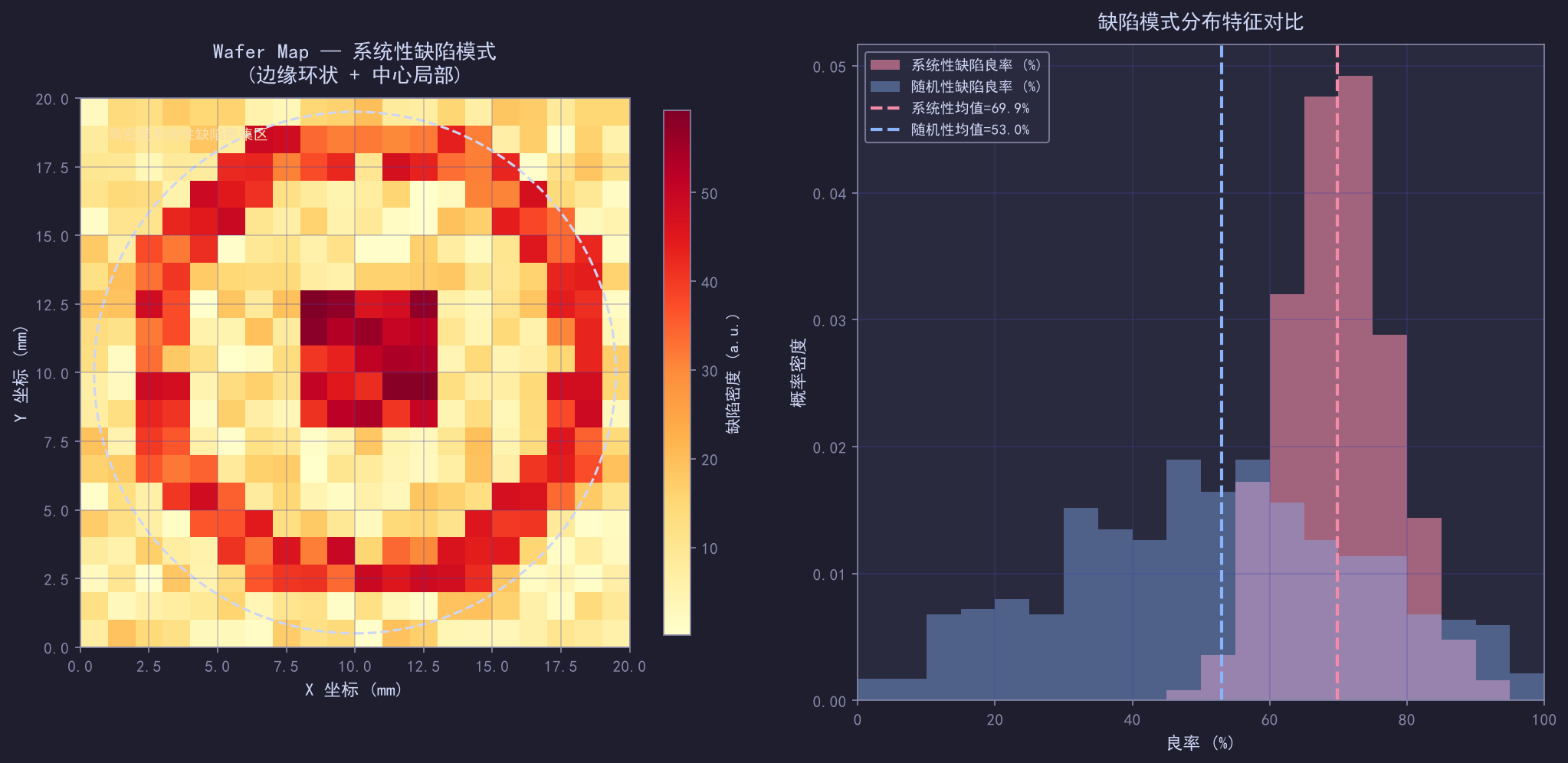

图：系统性缺陷 vs 随机性缺陷：Wafer Map热力图（左）与良率分布直方图（右）

结语

系统性缺陷与随机性缺陷，是良率工程中两个最基础也最重要的概念分野。理解它们，不是为了给缺陷贴标签，而是为了选择正确的改善路径。系统性缺陷的根因是可定位、可消除的，应该通过PPCA等关联分析方法找到根因，然后通过工艺优化、设备调试或配方变更来消除；随机性缺陷的触发条件是不可预测的，应该通过提升工艺系统的整体稳定性、强化防错机制和自动化监控来降低其发生概率。两者缺一不可，也不可混淆。在良率工程的日常工作中，每一次"这个缺陷到底是系统性的还是随机的"的追问，都是一次改善方向正确性的自我校验。希望本文提供的框架和方法，能够帮助更多的YE工程师在这个问题上给出有信心的答案。
