半导体材料体系：七大类材料功能与国产化现状

2026-07-30 发布 | 材料工程

半导体材料是芯片制造的血液，全球年产值约六百亿美元，但国产化率普遍不到百分之三十。硅片光刻胶电子特气CMP材料溅射靶材——这七大类材料的技术壁垒极高、fab认证极严。本文将每种材料的技术参数市场格局和国产化替代进展全部讲透，让你从材料角度理解半导体制造。

一、半导体材料是整个产业的根基

半导体材料是芯片制造的物质基础。没有高纯度的硅片光刻胶特种气体就没有芯片。半导体制程中的材料种类超过三百种，涵盖从硅片到化学品的各个品类。每种材料都有严格的纯度要求，光刻胶的杂质含量要控制在十亿分之一级别以下，特种气体的水分含量要控制在万亿分之一级别。材料纯度直接决定了芯片的质量和良率。

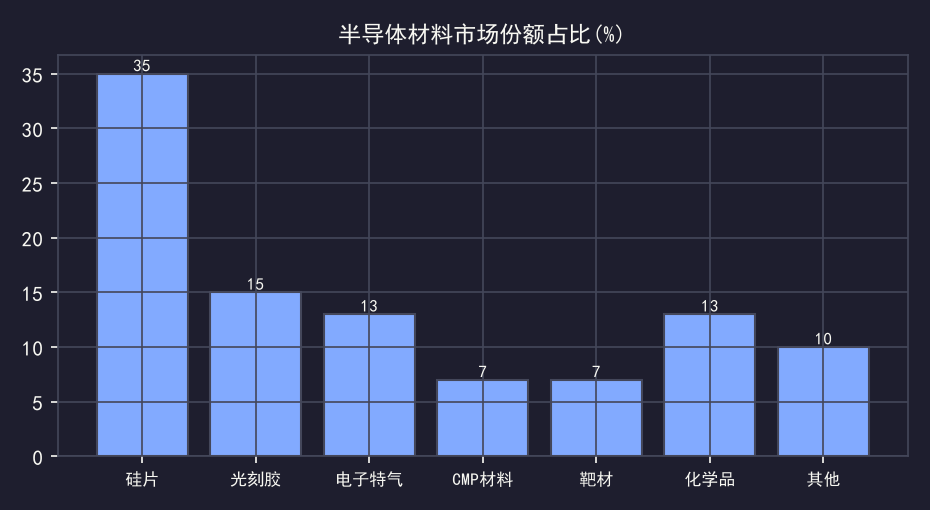

半导体材料行业的市场体量相当可观。根据行业数据全球半导体材料市场年产值在六百亿到七百亿美元左右，其中硅片占比最高约百分之三十五，光刻胶及配套材料约百分之十五，特种气体约百分之十三，CMP抛光材料和溅射靶材各约百分之七。这个市场虽然不如芯片设计端那样引人注目但却是芯片制造的刚需，没有材料fab就开不了工。

半导体材料的技术壁垒极高，这是一个先发优势极其明显的行业。一款光刻胶从研发到量产认证通过通常需要三到五年的时间。fab的准入认证非常严格，新材料要经过前期测试、供应商审查、工艺验证、可靠性测试、大批量试产等环节，每个环节都要层层把关。所以fab一旦确认了某种材料的供应商后很少会更换，因为认证替换的过程太痛苦了。

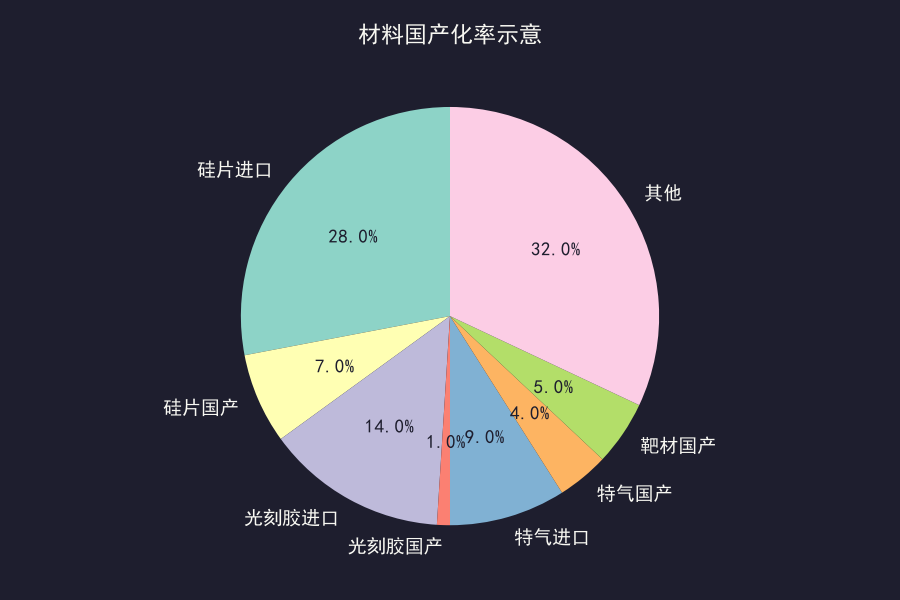

半导体材料也是国产化率最低的环节之一。硅片国产化率约百分之二十，光刻胶国产化率不到百分之五，特种气体国产化率约百分之三十。中美科技竞争加剧后国内fab开始大力推行材料国产化替代，但进展缓慢，主要卡在材料的纯度和可靠性上。材料国产化是半导体产业链自主可控的关键一战，还需要很长时间的努力。

二、硅片——芯片制造的基石

硅片是芯片制造最基础的材料。全球百分之九十五以上的芯片都制造在硅片上。硅片的制造过程从石英砂中的二氧化硅开始，经过冶金级硅、电子级硅、多晶硅、单晶硅的逐级提纯路线。最终拉出的单晶硅锭纯度达到99.9999999百分比，也就是九个九的纯度要求。这个纯度级别在工业界属于最高级别，比黄金的纯度要求高了几个数量级。

硅片的规格主要看直径，从最早的2英寸到现在的12英寸和18英寸。12英寸硅片是最主流规格，一片12英寸硅片可以切出几百到几千颗芯片。硅片越大生产率越高，单片成本越低，但对硅片制造技术的要求也越高。不同fab根据产品需要选择不同尺寸的硅片，逻辑芯片主流用12英寸，模拟芯片常用8英寸，功率器件用6英寸或8英寸。

硅片的核心参数包括直径、厚度、平整度、翘曲电阻率和氧含量。电阻率决定了硅片的导电性能，不同产品需要的电阻率范围不同。氧含量影响硅片的机械强度和器件的电学性能。平的薄的是常见的指导原则，但每一项具体的指标都要根据工艺需求来定。硅片参数不达标影响的是fab的良率和设备稳定性。

国产硅片最近几年进步很快，沪硅产业、中环股份等企业已经能批量供应12英寸正片。但国产硅片在大规模量产中的表现和进口硅片还有一定差距，主要体现在大硅片的均匀性和缺陷控制上。硅片领域的国产替代正在加速推进，有希望在三到五年内把国产化率提升到百分之四十以上。

三、光刻胶——决定分辨率的关键材料

光刻胶是光刻工艺的核心耗材，直接决定了芯片的最小线宽分辨率。光刻胶分为正胶和负胶，正胶被曝光后变成可溶，负胶被曝光后变成不可溶。先进制程全部使用化学放大光刻胶CAR，这种光刻胶曝光后通过化学反应放大，灵敏度比传统光刻胶高几十倍。EUV光刻使用的光刻胶要求更高，不仅要满足曝光灵敏度还要满足极紫外区域的吸收效率。

光刻胶的核心性能指标包括分辨率、灵敏度、对比度、抗刻蚀性和缺陷密度。分辨率决定了能做出的最细线宽，灵敏度影响曝光速度和产能，对比度影响图形的边缘陡峭度，抗刻蚀性影响光刻胶在后续刻蚀工艺中的保护能力。这些指标是互相权衡的，提升一个指标往往要牺牲另一个指标。光刻胶配方工程师的工作就是在这些指标之间找到最佳平衡点。

光刻胶市场长期被日本企业垄断，JSR和东京应化占据了全球百分之六十以上的份额。美国的陶氏杜邦和德国的默克也有一定份额。国产光刻胶目前在i线和g线领域有所突破，但ArF和EUV光刻胶仍然依赖进口。这主要是因为光刻胶的研发周期长技术门槛高，而且需要和fab的光刻机深度配合调优。

光刻胶的国产化替代是卡脖子工程中最难啃的骨头之一。国产光刻胶企业虽然已经在实验室做出了样品但离fab大规模量产还有很长距离。主要是fab对光刻胶的认证周期太长，一次完整的认证需要一到两年。而且fab的工艺团队已经深度适配了进口光刻胶的参数，换光刻胶等于重新做一遍工艺开发，代价很大。

四、电子特气——fab的维生气体

电子特气是fab消耗量最大的材料品类之一。fab使用几十种不同特气作为工艺气体，包括蚀刻气体如CF4SF6Cl2、沉积气体如SiH4NH3N2O、掺杂气体如B2H6PH3AsH3、载气如N2ArHe等。每种特气的纯度和杂质的含量都有严格要求，应用于不同工序和环境。

特种气体最核心的要求是纯度和金属杂质含量。高纯氮气的纯度要求达到99.9999百分比也就是六个九，金属杂质含量在十亿分之一级别。因为气体中的杂质会污染晶圆表面或参与不希望的化学反应。以蚀刻气体CF4为例，如果其中的O2或者N2杂质含量超标，会导致蚀刻速率不准甚至出现蚀刻残留缺陷。

特种气体的包装和运输也是高技术活。高纯气体需要用特殊处理过的钢瓶和气管来保存和运输，防止气体在包装过程中被污染。气体管道内部要经过电解抛光处理确保内壁光滑不吸附杂质。气体供气系统GDS是fab的重要组成部分包括气柜气瓶架分配盘管路连接盒等全套设备。每一个连接点都要求绝对密封。

电子特气领域国产化率有所提升但高端品种仍被海外企业主导。空气化工林德和日本酸素等国际大厂仍占据主要份额。近年来华特气体金宏气体等国内企业已经在部分品种上实现突破。但高纯SiF4GeH4等超高纯特气品种仍以进口为主。电子特气的国产替代需要从纯化技术和包装技术两个方面同时突破。

五、CMP抛光材料与溅射靶材

CMP抛光材料包括抛光液和抛光垫是CMP工艺的消耗品，用于平坦化晶圆表面，将晶圆表面高低不平的形貌磨平。在芯片制造中每沉积一层新材料就需要做一次CMP，一片晶圆往往要经历几十次CMP工序。CMP抛光液的pH值、磨料粒径、分散稳定性等技术参数都直接影响抛光效果。磨料粒径的均匀性尤其关键，粒径分布过宽会导致抛光后表面有微细划痕。

抛光垫的材质和微孔结构决定了抛光效率和均匀性。聚氨酯类抛光垫是主流选择，其表面微孔的尺寸和密度分布决定了抛光液在晶圆表面的分布。抛光垫使用一段时间后需要进行修整恢复其表面的粗糙度和微孔结构。一个抛光垫的使用寿命视工艺条件从几十片到几百片不等，属于消耗品中更换周期较短的一种。

溅射靶材是物理气相沉积PVD工艺的核心材料。靶材的纯度直接影响薄膜质量，铜靶铝靶钛靶镍靶等金属靶材的纯度要求一般在99.99百分比以上。靶材内部的晶粒结构也会影响溅射速率和薄膜均匀性，晶粒尺寸分布越均匀溅射效果越好。制造高性能靶材需要粉末冶金或铸造加锻造的复杂工艺链。

CMP抛光液和抛光垫市场中美国的Cabot和日本的Fujimi占据主导地位。国产替代在低端产品有所突破但在高端产品上仍待努力。靶材方面国产化率相对较高约百分之三十到四十，江丰电子有研亿金等国内靶材企业已经在部分品种上实现了批量供货能力。溅射靶材的国产替代在七类材料中走得最快。

六、特种化学品与光刻胶配套材料

特种化学品包括清洗液蚀刻液显影液等湿电子化学品是fab中用量最大的材料之一。清洗液用于去除晶圆表面的有机污染物金属离子和颗粒。蚀刻液用于湿法蚀刻工艺选择性地去除材料层。显影液用于光刻后的图形显影过程。这些化学品的共同特点是高纯度低杂质，金属离子含量要控制在十亿分之一级别。超纯化学品是fab质量控制的重要环节。

光刻胶配套材料包括抗反射涂层BARC底抗反射涂层和顶部抗反射涂层TARC、旋涂碳SOC等。BARC的作用是减少光刻过程中底部反射光对图形精度的影响，对于先进制程这种影响尤其显著。SOC用于在光刻过程中保护底层的形貌。这些配套材料虽然是辅助材料但对光刻质量的影响很大。配套材料的选择和光刻胶是配套的，没有经过配套验证的材料不能混用。

特种化学品市场集中在少数几家国际企业手中。德国默克美国杜邦日本东京应化等企业在该领域具有深厚积累。国内企业如江化微晶瑞股份等在部分细分品种上已实现突破但高端品种仍有很大差距。特种化学品的运输和储存要求也很高许多化学品有腐蚀性易燃性或毒性需要特殊的物流和仓储条件。

给新人总结一下。半导体材料是fab的血液，没有材料fab寸步难行。理解每一种材料在fab中的角色、技术要求和市场格局是一个fab工程师专业素养的重要部分。材料是芯片制造和良率管理的起点，最终良率的高低往往能从材料选择和使用中找到原因。建议新人从自己接触最多的材料类型入手逐步建立材料知识体系。

工程实战与踩坑经验

材料这一块，新人第一个要建立的意识是：来料检验报告不等于实际性能。供应商每批材料都附COA成分分析证书，数据永远漂亮，但COA是供应商自己测的，测试条件和我们产线的使用条件不一定一致。我们吃过一次亏：某批显影液COA全部合格，上线后关键尺寸却持续偏移，最后查出来是供应商更换了灌装产线，微量金属离子含量虽然还在规格内，但分布和以前批次不一样。从那以后重要材料我们坚持做进料抽测和上线前的工艺验证片确认，COA只作参考，自己的数据才算数。

第二个坑是材料切换管理。任何材料变更，哪怕只是供应商换了包装规格，都必须走正式的变更评估流程。新人容易觉得同一个型号换个批次没什么大不了，直接上线用。实际上光刻胶、研磨液这类配方型材料，批间差异对工艺的影响可能相当明显。规范做法是新旧批次做搭桥验证：新批次先跑测试片，关键参数和旧批次对比，确认无显著差异后再逐步放量。听起来繁琐，但比起一批晶圆报废的损失，这点验证成本可以忽略不计。变更管理是fab材料工作的核心纪律，没有例外。

存储和效期管理是第三个常见翻车点。光刻胶需要冷藏保存，使用前要提前取出回温，直接把冷的胶开瓶使用会因温差凝结水汽影响涂布均匀性。回温时间不够、回温后又放回冷库反复折腾，都会加速材料劣化。效期管理同样重要，我们发生过产线临时缺料，有人翻出一瓶超过建议使用期限的旧料应急，结果那几批产品缺陷率翻倍，返工成本远超一瓶新料的价格。现在库房系统对效期实行先进先出加临期锁定，临期材料系统自动冻结，需要工程师评估签核才能解锁使用。

第四个经验是学会从缺陷反查材料。当产线出现批次性缺陷爆发时，材料是必查方向之一。排查思路是把缺陷晶圆的批次信息和材料批次记录做交叉比对：如果缺陷集中出现在使用某个材料批次的产品上，嫌疑就很大。我们处理过一次表面颗粒异常，最初都怀疑是设备问题，机台查了个遍没有结论，最后用批次交叉分析锁定是某批研磨液的磨料粒径分布尾部超标，大颗粒划伤了晶圆表面。这件事之后我们把材料批次追溯字段加进了缺陷分析系统的标准维度，排查效率提升了一大截。

最后是供应链风险意识。核心材料单一供应商是悬在fab头上的剑，一旦对方产线出事故、物流中断或者贸易政策变化，产线可能直接停摆。所以重要材料都要推双供应商策略，第二供应商的认证要提前做，不能等断供了才临时抱佛脚，因为一个新材料源的完整认证周期往往要几个月。安全库存也要分级设定，越是采购周期长、替代困难的材料，备货水位越高。材料工程师平时看起来是管台账的，关键时刻是保产线命脉的，这个岗位的价值在危机时刻才充分显现。

给新人的学习建议与职业展望

学材料，我建议第一步先给自己画一张材料地图。把fab用到的材料按七大类列出来：硅片、光刻胶及配套、电子特气、湿化学品、CMP材料、靶材、掩膜版，每一类标注它服务于哪些工序、关键规格参数是什么、目前主流供应格局如何。这张图不需要一天画完，可以在日常工作中逐步补充。画图的过程就是建立知识框架的过程，以后遇到任何材料问题，你都能快速定位它在整个体系中的位置，而不是零散地记一堆孤立知识点。

第二步是学习材料的表征分析手段。材料出问题时，说服别人靠的是数据。常用的分析手段要知道原理和适用场景：测微量金属离子用电感耦合等离子体质谱，测有机挥发物用气相色谱质谱联用，测粒径分布用激光粒度仪，测表面污染用全反射荧光。你不需要会操作所有设备，但要知道什么问题送什么分析、报告怎么解读。跟实验室分析工程师搞好关系，多去看几次实际测试过程，这些知识在关键排查时刻会成为你的核心竞争力。

第三步是持续关注国产化进展。材料国产替代是行业未来十年的确定性主线，硅片、电子特气、湿化学品的国产化率在持续爬升，光刻胶等高端品种也在逐步突破。对个人来说这意味着实实在在的职业机会：国内材料厂商扩张需要大量既懂材料又懂fab使用场景的人，从fab材料工程师转到材料供应商做技术支持或产品经理，是一条越来越常见的职业路径，收入和话语权都不错。平时多留意行业资讯，参加材料相关的技术研讨会，视野决定选择空间。

第四步是练好跨部门沟通能力。材料工程师是天然的枢纽岗位，对内要和工艺、设备、品质、良率部门打交道，对外要管理供应商。同一个材料异常，工艺部门关心对产品的影响，采购关心交期和成本，品质关心体系合规，你要能在不同话语体系之间做翻译。我的经验是每次跨部门会议前先想清楚各方的核心关切，用对方关心的指标来陈述问题。这个能力没有教科书，只能在实战中磨，但它决定了你能不能从执行层走向管理层。

总结给新人的话：材料是fab的血液，材料工程师的价值经常被低估，因为一切正常时没人注意到你，出事时才发现你有多重要。想在这个方向做深，把三件事做到位：一是台账和追溯体系严丝合缝，二是关键材料的技术原理真正吃透，三是供应链风险永远留有后手。做到这三点，你就是厂里离不开的人。也欢迎评论区聊聊你们厂材料管理遇到过什么奇葩问题，交流才能进步。

写在最后

你们fab现在用国产材料的比例大概多少？哪个品类的国产替代你觉得最有希望？评论区聊聊。
