半导体刻蚀工艺：干法刻蚀原理与参数调优实战

2026-07-30 发布 | 刻蚀工艺

刻蚀是在光刻之后把图形转移到晶圆上的关键工艺。干法刻蚀用等离子体精确去除材料，湿法刻蚀用化学溶液选择腐蚀。一篇深入讲透干法刻蚀的原理设备参数调优和常见问题解决方法，实用型内容适合刻蚀工艺工程师收藏学习。

一、刻蚀——芯片图形化的核心工艺

刻蚀是半导体制造中仅次于光刻的核心工艺。光刻在晶圆表面画出图形，刻蚀把这些图形转移到下方的材料层中。没有刻蚀光刻出来的图形只是光刻胶上的图案，没有任何实际意义。刻蚀的质量直接决定了器件结构的关键尺寸和形貌质量。刻蚀工艺做不好光刻做得再好也白搭，最终结果就是良率达不到要求。

刻蚀工艺分为两大类：干法刻蚀和湿法刻蚀。干法刻蚀使用等离子体和高能离子进行刻蚀，是先进制程的主流选择，分辨率高各向异性好可以刻出垂直的侧壁。湿法刻蚀使用化学溶液进行刻蚀，成本低但各向同性会导致图形横向钻蚀，只适用于线宽要求不高的工序。先进逻辑芯片的百分之九十以上的刻蚀工序都使用干法刻蚀。

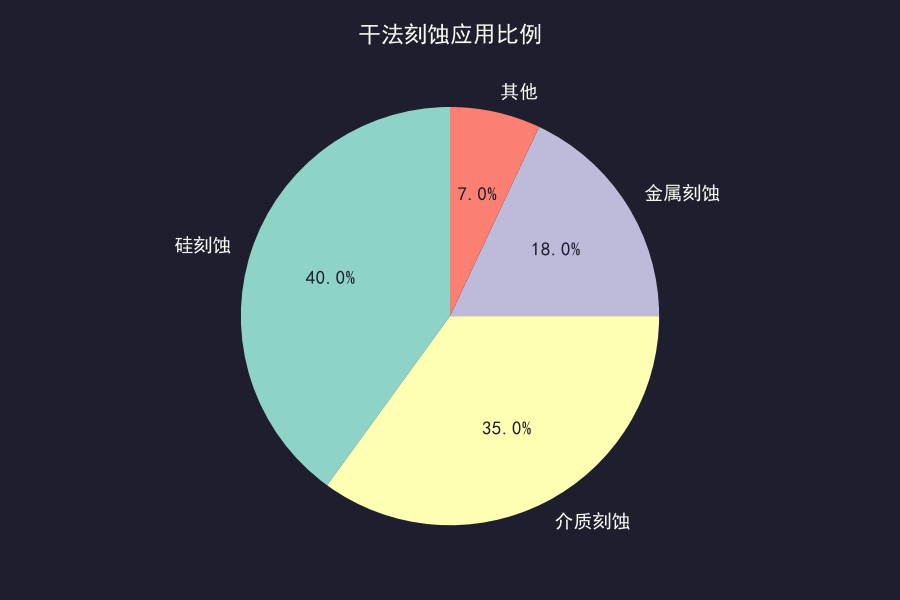

干法刻蚀根据刻蚀材料的不同分为介质刻蚀、硅刻蚀和金属刻蚀三大类。介质刻蚀用于刻蚀二氧化硅氮化硅等绝缘材料，典型工艺是氧化硅接触孔刻蚀。硅刻蚀用于刻蚀单晶硅和多晶硅栅极材料。金属刻蚀用于刻蚀铝铜等金属互连材料。每一类刻蚀使用的刻蚀气体和工艺参数都不相同需要专机专配。

刻蚀工艺的发展趋势是向低温高选择性和高深宽比发展。3D NAND器件的深孔刻蚀深宽比已经超过一百比一，需要在几十微米深的孔里保持侧壁垂直度，难度极高。低温刻蚀可以减少侧向化学反应，提高刻蚀的各向异性。高选择性刻蚀在刻蚀目标材料时对下层材料几乎没有去除，这是保障器件结构完整性的关键技术。

二、干法刻蚀的原理和设备

干法刻蚀的原理是利用等离子体中的活性离子与晶圆表面材料发生物理或化学反应。物理刻蚀靠离子轰击把材料打掉，各向异性好但选择性差。化学刻蚀靠自由基与被刻蚀材料反应生成挥发性产物，选择性好但各向异性差。实际工艺中物理和化学两种机制同时存在工程师通过调节工艺参数控制两种机制的占比来获得理想的刻蚀效果。

干法刻蚀的核心设备包括刻蚀腔体、射频电源、气体供应系统和真空系统。等离子体在腔体中由射频电场激发产生，射频功率的频率和大小决定了等离子体的密度和离子能量。气体供应系统精确控制各种刻蚀气体的流量和比例，这些参数决定了刻蚀速率和刻蚀形貌。真空系统维持腔体的低气压环境，压力通常在几毫托到几百毫托之间，极端工艺可以到亚毫托级别。

干法刻蚀设备有两大类型：电容耦合等离子体CCP和电感耦合等离子体ICP。CCP刻蚀设备使用两个平行电极产生等离子体，离子能量高适合介质刻蚀。ICP刻蚀设备使用电感线圈产生高密度等离子体，离子密度大适合硅刻蚀和金属刻蚀。CCP设备和ICP设备各有适用范围在先进fab中两种设备都有部署，分别负责不同的工艺需求。

刻蚀腔体的材料选择和设计对工艺结果影响很大。腔体壁表面也参与等离子体反应，会消耗刻蚀气体或产生不必要的副产物。因此腔体壁需要定期清洁或更换腔体衬垫来保持工艺稳定性。常用的腔体清洁气体是NF3和O2的混合气体，通过无水清洁等离子体去除腔体内壁的沉积物，保证每次刻蚀都在相同的腔体条件下进行。

三、刻蚀工艺参数与调优

刻蚀工艺的核心参数包括气体流量、腔体压力、射频功率、温度和刻蚀时间。气体流量决定了腔体内活性物质的浓度，流量太大浪费气体太小刻蚀速率不够。腔体压力影响离子的平均自由程和方向性，压力低离子方向性好刻蚀各向异性好但速率会降低。射频功率决定了等离子体密度和离子能量，功率太高可能引起晶圆损伤功率太低刻蚀速率不够。

温度控制对刻蚀结果至关重要。晶圆温度影响刻蚀速率的均匀性和侧壁形貌。温度过高会导致光刻胶变形和刻蚀选择比下降，温度过低则可能引起副产物在晶圆表面凝结。现代刻蚀设备都有精确的晶圆温度控制系统，通过在静电吸盘ESC内部集成加热器和冷却通道实现晶圆温度的精密控制。温度控制的精度在加减一摄氏度以内。

刻蚀停止检测是一个关键技术。刻蚀需要精确停在目标层的表面不能多也不能少。常规方法是使用光学发射光谱OES实时监测腔体的等离子体光谱，当刻蚀到停止层时等离子体中的特征谱线会发生变化从而触发刻蚀终点检测。除了OES还有干涉测量法和剩余气体分析仪等方法，适用于不同工艺场景。终点检测的准确性直接决定了刻蚀工艺的可靠性。

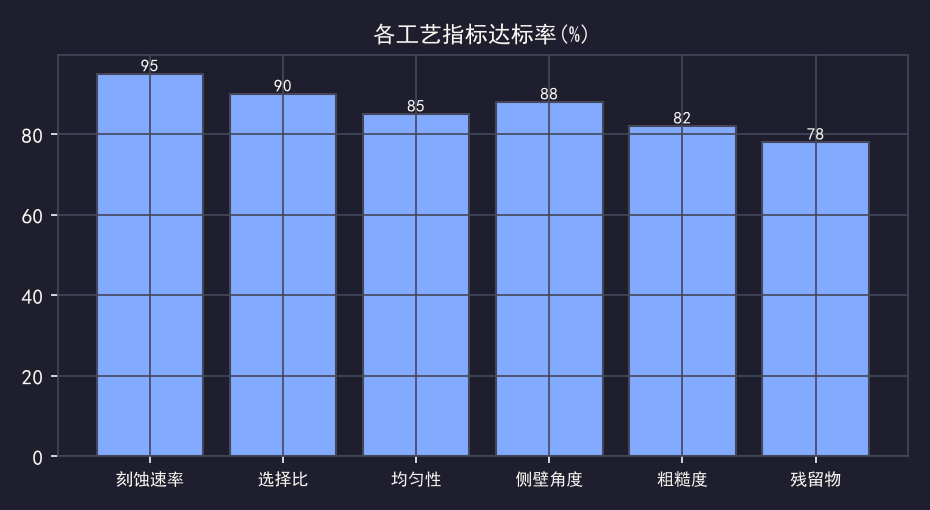

刻蚀工艺调优的基本原则是先调气体再调功率最后调温度。调气体是为了找到合适的刻蚀速率和选择性，调功率是为了优化形貌和各向异性，调温度是为了改善均匀性和侧壁质量。每一步调整之后都要做一整套验证实验包括SEM截面形貌检查、刻蚀速率测量和选择比计算。调优过程需要耐心和系统的实验设计能力。

四、刻蚀中的常见问题和解决

刻蚀中最常见的问题是微沟槽效应。在刻蚀深孔或深槽时孔底和槽底出现不正常的局部加速刻蚀，形成微小的沟槽。微沟槽会降低器件的可靠性和击穿电压。解决微沟槽的方法包括优化气体比例增加聚合物保护侧壁、降低离子能量减少离子对底部的冲击。

刻蚀负载效应也是容易遇到的问题。大面积的图形区域刻蚀速率和小面积的图形区域不同，导致晶圆上不同位置的刻蚀深度不一致。负载效应主要有宏观负载效应和微观负载效应两种，宏观负载效应是晶圆不同区域图案密度不同导致的，微观负载效应是局部图形密度差异引起的。缓解负载效应需要优化刻蚀气体流量和增加聚合物保护层的厚度。

刻蚀残留是一个让人头疼的问题。刻蚀完成后目标材料没有完全去除干净留下微小的残留物。残留物会导致相邻器件之间短路或漏电，在成品测试环节被发现时已经来不及修复了。每出现一次残留问题就要重新评估整个工艺参数组合。解决残留的思路是适当增加过刻蚀量但过刻蚀又会损伤下层材料，需要在两者之间找到平衡点。

侧壁粗糙度影响器件的电学性能。刻蚀后沟槽或孔的侧壁如果粗糙度太大会影响后续薄膜沉积的质量和器件的电流输运效率。降低侧壁粗糙度的方法包括增加钝化气体调整刻蚀和沉积的比例、采用脉冲刻蚀模式让聚合物有足够的时间形成保护层。侧壁质量是判断刻蚀工艺水平的重要指标，Fab中会用SEM和TEM来检查刻蚀的侧壁形貌。

五、刻蚀选择比与刻蚀速率平衡

刻蚀选择比是刻蚀工艺的核心指标之一。选择比是指被刻蚀材料的刻蚀速率和保护层或下层材料的刻蚀速率之间的比值。在刻蚀完目标材料后保护层或下层材料不能有太多消耗。比如说刻蚀氧化硅层下面的硅不能损失太多。选择比越高工艺窗口越大良率越高。一般介质刻蚀的选择比要求在十到三十之间。

选择比和刻蚀速率之间是典型的权衡关系。要提高选择比就需要降低离子能量减少对下层材料的轰击，但降低离子能量同时也会降低对目标材料的刻蚀速率。提高刻蚀速率就需要提高射频功率或增加刻蚀气体浓度，但这样又可能降低选择比损伤下层材料。工程师需要在两者之间找到最佳的平衡点。

同一个刻蚀工序中不同位置的刻蚀速率均匀性也很关键。一片晶圆中心区域和边缘区域的刻蚀速率不同会导致刻蚀深度在全片范围内不一致。刻蚀速率均匀性受气体分布离子密度分布和温度分布等多种因素影响。工程师通过调整气流挡板Baffle和腔体硬件配置来优化均匀性。均匀性目标一般是加减百分之五以内。

刻蚀速率的稳定性也是工艺可靠性的重要指标。一批晶圆的刻蚀速率和下一批之间应该有很好的一致性，批次间差异要在百分之一以内。刻蚀速率漂移说明腔体状态发生了变化，需要执行定期保养程序来恢复腔体状态。每台刻蚀设备都有标准化的保养间隔，按时保养是保证刻蚀工艺稳定性的重要措施。

六、刻蚀工艺的发展趋势

原子层刻蚀ALE是刻蚀技术的前沿。ALE通过自限制反应一个原子层一个原子层地去除材料，实现了原子级的刻蚀精度。ALE不需要额外程序就能在每个周期只去除一层原子，适合对超薄薄膜和精确器件结构的加工需求。ALE目前的瓶颈是刻蚀速率太慢，每周期的刻蚀量只有一个原子层厚，距离大规模量产还有距离。

高深宽比刻蚀是当前和未来刻蚀技术的主要挑战。3D NAND的沟道孔深宽比已经超过一百比一，动态随机存储器DRAM的电容孔深宽比也持续提高。高深宽比刻蚀的核心挑战是刻蚀气体和副产物的传输，深孔底部的气体交换效率极低。解决方法是使用脉冲刻蚀技术和低温刻蚀技术来改善深孔的侧壁形貌。

刻蚀工艺的智能化是明显的趋势。自动化的刻蚀参数优化系统通过机器学习模型预测最优的工艺参数组合，大幅减少了传统的试错实验次数。实时工艺监控系统利用光谱数据多维参数数据训练神经网络模型来预测刻蚀工艺的异常状态。智能化刻蚀工艺是智能制造在半导体领域的重要实践方向。

给工程师朋友的总结。刻蚀是fab里最考验工程能力的工艺之一，涉及等离子体物理化学反应和材料科学等多个学科的综合知识。理解和掌握干法刻蚀的原理、设备和调优方法是每一个工艺工程师的基本功。刻蚀技术的进步直接推动了摩尔定律的延续，掌握刻蚀就掌握了芯片制造的核心工艺之一。

工程实战与踩坑经验

刻蚀实战第一课：首片效应。腔体闲置一段时间后，第一片晶圆的刻蚀速率和后续晶圆会有明显差异，因为腔壁温度和表面状态还没进入稳定区。所以正式产品之前要跑预热片把腔体养到稳定状态，这个动作行话叫season。新人容易犯的错误是赶产量省掉预热片，或者预热片数量不足，结果头几片产品的关键尺寸偏出规格。每个腔体需要几片预热、闲置多久之后需要重新预热，这些参数都应该通过数据摸清楚并固化到作业规范里，靠经验拍脑袋迟早出事。

第二个坑是腔体记忆效应。刻蚀腔的腔壁会累积反应副产物聚合物膜，这层膜的厚度和成分影响着等离子体状态，前面跑过什么配方会影响后面配方的表现，这就是所谓的记忆效应。湿法清洗之后腔壁状态归零，刻蚀特性又会经历一个漂移恢复过程。我们的做法是给每个腔体建立射频累计时数台账，清洗周期到了坚决执行，清洗后用标准测试片验证蚀刻速率和均匀性合格才放行产品。混跑多种配方的腔体要特别注意配方排程顺序，把相互干扰降到最低。

终点检测误判是第三个高频问题。刻蚀终点靠等离子体发光光谱的变化来判断，但当开口面积很小的时候，终点信号非常微弱，容易被噪声淹没造成误判。终点没抓住，要么刻过头损伤下层材料，要么刻不透留下残留。遇到弱信号场景，可以尝试更换监测波长、增加信号平均处理，或者干脆改用时间模式刻蚀加上事后量测确认。我们有一个产品的接触孔开口率极低，终点信号完全不可用，最后是用固定时间加分批抽测膜厚的方式稳定下来的，工程上没有万能解，只有合适解。

第四个要讲微负载效应。同一片晶圆上图形密集区和稀疏区的刻蚀速率会不一样，密集区反应物供应相对不足，刻蚀偏慢，这叫微负载效应。它导致的后果是同一片晶圆上不同图形密度区域的关键尺寸出现系统性差异。缓解手段包括调整气体配比增加反应物供应、降低压力改善输运、优化版图在空白区加填充图形均衡负载。新人做刻蚀配方开发时容易只盯着测试图形的数据，忘了检查全片不同密度区域的表现，等产品上线才暴露问题就被动了。

最后说边缘异常。晶圆边缘区域的刻蚀表现经常和中心不一致，原因是多方面的：等离子体在边缘的鞘层弯曲、静电吸盘边缘温度分布、聚焦环损耗程度都有影响。聚焦环是消耗件，随着使用时数增加逐渐被侵蚀，边缘刻蚀特性也会跟着漂移。我们踩过的坑是聚焦环超期服役，边缘几十颗芯片的良率悄悄掉了两周才被发现。后来把聚焦环寿命纳入零件管理系统强制更换，并在SPC里单独增加了边缘点位的关键尺寸管控图，问题再没复发。设备零件状态和工艺表现是一体的，这是刻蚀工程师必须建立的思维。

给新人的学习建议与职业展望

想学好刻蚀，第一步是把等离子体物理的基础打扎实。不需要啃到理论物理的深度，但至少要理解等离子体怎么产生、电子温度和离子能量的概念、鞘层是什么、偏压怎么影响离子轰击能量。这些概念直接对应设备上的旋钮：源功率控制等离子体密度，偏压功率控制离子能量，压力影响碰撞频率和方向性。把物理图像和设备参数对应起来，你调参数时心里才有谱，而不是盲目试错。市面上有几本经典的等离子体刻蚀教材，值得放在案头反复翻。

第二步是学会看剖面照片。刻蚀工程师的核心语言是扫描电镜剖面图，侧壁角度、底部形貌、微沟槽、条纹缺陷，每一种形貌特征都对应着特定的工艺机制。建议你把部门历史上的剖面图库翻一遍，把每种典型形貌和它的成因、对策整理成自己的笔记。看得多了，拿到一张新剖面图你扫一眼就能列出两三个最可能的原因，这种直觉是刻蚀工程师最值钱的能力，纯靠时间和案例喂出来。

第三步是掌握实验设计方法。刻蚀参数之间交互作用强，单变量试错效率极低还容易误导。系统学一下DOE实验设计，从筛选实验到响应面优化的完整流程，用统计软件辅助分析。做实验前想清楚目标输出是什么、变量范围怎么定、交互项要不要考虑，一轮设计良好的实验顶得上一个月的盲目摸索。另外要养成实验记录的好习惯，每次实验的背景、条件、结果、结论完整归档，这些积累就是你个人的技术资产。

第四步是重视设备状态监控数据。现代刻蚀机台上百个传感器实时吐数据，射频反射功率、腔压波动、气体流量、静电吸盘电流，这些信号里藏着大量信息。学会用FDC系统设置合理的监控模型，能在缺陷发生之前捕捉到设备异常的苗头。刻蚀工程师和设备工程师的边界越来越模糊，既懂工艺又懂设备数据分析的人在任何厂都是抢手货。有余力再学点Python做数据分析，处理海量传感器数据时效率完全不同。

职业展望方面，刻蚀是干法工艺三大核心之一，技术壁垒高，经验价值大，是典型的越老越吃香的方向。国内设备厂商这些年发展迅猛，刻蚀设备国产化持续推进，fab刻蚀工程师转设备厂商做工艺支持是一条热门路径。想走这条路，平时就要多积累跨机台跨产品的调机经验，设备厂商最看重的就是丰富的现场问题处理能力。总结一句：刻蚀入门不难，做精很难，但做精了就是铁饭碗。评论区聊聊你调过最难的刻蚀问题是什么？

写在最后

你遇到过最棘手的刻蚀问题是什么？怎么解决的？评论区说说你的实战经验。
