半导体CVD工艺：化学气相沉积原理与薄膜质量控制

【摘要】

本文系统梳理薄膜沉积领域的核心问题与落地路径。CVD化学气相沉积是fab中应用最广泛的薄膜沉积技术。全文围绕「CVD在半导体制造中的核心地位、CVD的化学反应类型与机理、CVD设备分类与特点、CVD薄膜质量控制与检测、CVD工艺的常见问题与解决」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：第四步是主动和整合工程师协作。

【核心要点】

CVD在半导体制造中的核心地位：化学气相沉积CVD是半导体制造中最广泛使用的薄膜沉积技术之一。CVD通过在晶圆表面加入气态前驱体发生化学反应生成固态薄膜，广泛应用于介质层隔离层和导电层的沉积。
CVD的化学反应类型与机理：CVD的化学反应机理主要分为热解反应和化合反应两大类。热解反应是前驱体气体在高温下分解生成目标薄膜。比如硅烷SiH4在六百度以上的温度分解生成多晶硅和氢气。
CVD设备分类与特点：CVD设备按压力分类主要包括常压CVD APCVD、低压CVD LPCVD和超高真空CVD UHVCVD。
CVD薄膜质量控制与检测：CVD薄膜厚度和均匀度是最基本也是最重要的质量指标。晶圆表面薄膜厚度分布要控制在加减百分之五以内。

【适用场景】

膜厚与应力双重超标批次的归因分析。
高深宽比结构的填充方案选型：CVD、ALD 与 PVD 的组合设计。
新靶材或新前驱体的导入验证。

CVD化学气相沉积是fab中应用最广泛的薄膜沉积技术。这篇从CVD的反应类型原理讲起，覆盖设备分类PECVD/LPCVD和ALD（原子层沉积，Atomic Layer Deposition）的技术特点、薄膜质量控制方法和常见问题实战解决，最后展望先进CVD技术的发展趋势。适合fab新人系统学习和老员工温故知新。

🔧 配套工具：本节的核算／判读可用站内工具直接跑，推荐 FAB_质量异常处理流程器详解、供应商质量绩效记分卡详解、半导体质量管理体系QMSv2 详解、ALD原子层沉积循环数与饱和生长计算器详解（zip 包，含可运行 Python 脚本与示例数据）。
这个方向的工具共 43 款，完整清单与选型建议见制造业通用工具包。全部 351 款见工具资源包下载页。

一、CVD在半导体制造中的核心地位

化学气相沉积CVD是半导体制造中最广泛使用的薄膜沉积技术之一。CVD通过在晶圆表面加入气态前驱体发生化学反应生成固态薄膜，广泛应用于介质层隔离层和导电层的沉积。CVD薄膜的质量直接决定了器件的绝缘性能隔离效果和可靠性。一个典型的逻辑芯片中超过一半的薄膜层都是通过CVD技术制备的。

CVD之所以成为fab中最重要的薄膜沉积技术，主要是因为它的三个核心优势。第一是台阶覆盖非常出色，能够在高深宽比结构表面形成均匀连续的薄膜，这在先进制程中至关重要。第二是薄膜质量高，CVD制备的薄膜致密度高杂质的含量低。第三是可以通过调节工艺参数灵活控制薄膜的厚度和成分。

CVD工艺的适用范围极广，从介电材料到导电材料都有CVD的用武之地。常用的CVD薄膜包括氧化硅、氮化硅、氮氧化硅、多晶硅和金属薄膜。每种材料的CVD工艺条件各不相同，需要选择合适的前驱体气体和反应条件。CVD工程师需要根据不同材料特性来优化工艺参数。

CVD设备的发展方向是低温化和大面积均匀化。低温CVD可以降低热预算减少对下层掺杂分布的影响，大面积均匀化可以提高晶圆级的薄膜厚度均匀性。原子层沉积ALD作为CVD的延伸，在原子尺度上控制薄膜生长，成为先进制程中关键界面的首选沉积技术。

二、CVD的化学反应类型与机理

CVD的化学反应机理主要分为热解反应和化合反应两大类。热解反应是前驱体气体在高温下分解生成目标薄膜。比如硅烷SiH4在六百度以上的温度分解生成多晶硅和氢气。化合反应是两种或多种气体发生化学反应生成目标薄膜，比如硅烷和氨气反应生成氮化硅。选择合适的反应类型需要考虑前驱体的稳定性和副产物的排放效率。

CVD反应的核心过程分为五步。前驱体气体被输送到晶圆表面区域然后吸附到晶圆表面。吸附的分子在晶圆表面发生化学反应生成目标材料的原子核。反应副产物从表面脱离并通过气体流动带出反应腔体。这五个步骤中任何一步的效率变化都会影响薄膜的沉积速率和质量。

CVD工艺中表面反应的控制是实现高质量薄膜的关键。表面反应速率受温度影响很大，通常会遵循阿列尼乌斯公式。在低温区域表面反应是限制步骤，沉积速率随温度升高而快速增大。在高温区域质量传输是限制步骤，沉积速率受气体扩散控制不再随温度升高而增速过快。工程师需要在两个区域之间找到合适的工艺窗口。

CVD工艺中需要严格控制的还有前驱体的纯度和副产物的排放效率。前驱体中的杂质会进入薄膜影响薄膜质量，所以fab用的CVD前驱体纯度要求在99.999百分比以上。副产物排放不充分会导致杂质在薄膜中积累或形成颗粒污染。反应腔体的设计和真空系统的抽速直接影响副产物的排放效率。

三、CVD设备分类与特点

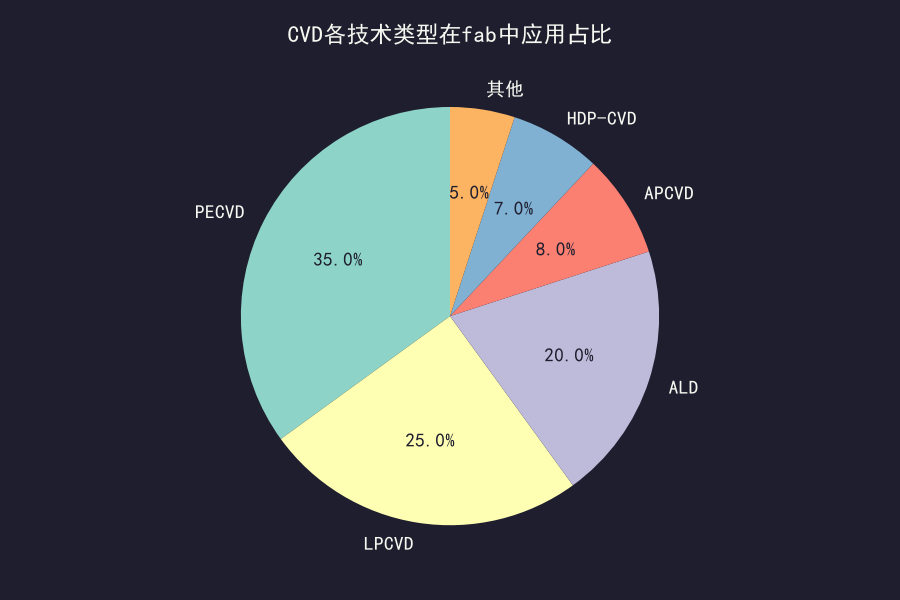

CVD设备按压力分类主要包括常压CVD APCVD、低压CVD LPCVD和超高真空CVD UHVCVD。APCVD设备在常压下工作结构简单沉积速率高但薄膜台阶覆盖率差颗粒污染多。LPCVD在零点几到几托的低压下工作薄膜均匀性好台阶覆盖率高是fab中使用最广泛的CVD设备类型。UHVCVD在超高真空下工作薄膜质量最高但设备成本也最高主要用于关键界面的沉积。

CVD设备按加热方式分类包括热壁CVD和冷壁CVD。热壁CVD的腔体壁和晶圆一起被加热，温度均匀性好适合大批量生产但会在腔体壁上也沉积薄膜需要定期清洁。冷壁CVD只加热晶圆腔体壁保持低温，减少了壁面沉积但晶圆温度均匀性控制难度大。两种设备各有优劣工程师根据工艺需求选择合适的加热方式。

等离子体增强CVD PECVD是当前最主流的CVD技术。PECVD利用等离子体的能量使前驱体在较低温度下发生反应沉积薄膜。PECVD的沉积温度通常在三百到四百度，比LPCVD的低二百度以上，大幅降低了热预算。PECVD还通过调节工艺参数独立控制薄膜应力和薄膜的其他性能参数，应用灵活性高。

高密度等离子体HDP-CVD是PECVD的进阶版，适用于高深宽比结构的填充。HDP-CVD利用高密度等离子体在沉积的同时进行原位溅射，可以填充深宽比大于五比一的结构而不产生空洞。HDP-CVD在浅沟槽隔离STI的填充和金属层间介质的沉积中应用广泛，是现代fab的标配设备。

四、CVD薄膜质量控制与检测

CVD薄膜厚度和均匀度是最基本也是最重要的质量指标。晶圆表面薄膜厚度分布要控制在加减百分之五以内。薄膜厚度通过椭圆偏振光谱仪来测量光学厚度或通过台阶仪来测量机械台阶高度。厚度数据的全片分布图可以显示厚度均匀性和是否有系统性的偏差，工程师据此判断是否需要调整工艺条件。

薄膜应力是CVD工艺需要重点控制的质量参数。薄膜应力过大会导致晶圆翘曲甚至薄膜开裂。CVD薄膜的应力可以通过改变工艺参数来调节，比如增加PECVD的射频功率或者改变前驱体气体比例都可以改变薄膜应力状态。fab对薄膜应力有严格的规格要求，应力超标会直接影响后续工序的产品良率。

薄膜折射率是反映薄膜成分和致密度的重要指标。折射率和目标值的偏差说明薄膜的化学成分或物理结构可能存在问题。比如氮化硅的折射率偏离说明硅氮比不对或薄膜中有多余的氢。折射率通过光学方法快速测量是非破坏性检测的重要手段。

薄膜的台阶覆盖率是体现CVD工艺质量的关键指标。台阶覆盖率决定薄膜在高深宽比结构表面的连续性和完整性。测量台阶覆盖率的常用方法是制备截面样品然后用SEM观察薄膜的形貌和厚度分布。台阶覆盖率不达标会导致器件出现断路或短路影响芯片的良品率。

五、CVD工艺的常见问题与解决

CVD工艺中最常见的问题是薄膜厚度不均匀。中心厚边缘薄或者边缘厚中心薄都常见，导致全片不同位置的芯片性能不一致。解决方法是调整气体分配设计，增加或减小中心区域的气体流量来平衡全片的沉积速率。气体流量分配盘Shower Head的设计直接决定了厚度均匀性。

薄膜颗粒污染是CVD的另一个老大难问题。颗粒可能来自前驱体气体中的微粒、腔体壁面剥落的薄膜碎屑或反应过程中的气相成核。解决颗粒问题需要从气体纯化、腔体清洁周期优化和工艺参数调整三方面入手。现代CVD设备都配有颗粒计数器和实时监控系统。

薄膜附着不好也时常发生。薄膜和衬底之间附着力不够会在后续工序中导致起泡脱落。改善附着力的方法包括在沉积前增加晶圆清洗步骤去除表面污染物、增加缓冲层来过渡衬底和薄膜之间的应力差异、优化沉积参数提高界面处的化学键合质量。

CVD工艺的反应腔体清洁也是一个持续的问题。腔体壁面会不断沉积薄膜需要定期清洁。传统方法是拆开腔体进行湿法清洁需要停机几小时到十几个小时。现代CVD设备支持原位干法清洁用等离子体原位去除壁面沉积物，大幅缩短了清洁时间和fab的停机时间。

六、先进CVD技术发展趋势

原子层沉积ALD是CVD技术最重要的演进方向。ALD通过交替通入前驱体气体和反应气体利用自限制表面反应的特性实现单原子层精度的薄膜生长。ALD的精确度和均匀性在所有薄膜沉积技术中最高但对沉积速率有根本性的限制，每个循环只生长约一个原子层。Fab的解决思路是在需要原子级精度的关键界面层使用ALD，在常规薄膜层使用传统CVD。

金属有机化合物CVD MOCVD是化合物半导体领域的主流沉积技术。MOCVD用有机金属化合物作为前驱体在较低的温度下沉积III-V族和II-VI族的化合物薄膜。GaN、GaAs、InP等化合物半导体的外延生长都依赖MOCVD技术。LED和功率器件的制造离不开MOCVD。

CVD工艺的智能化控制正在快速发展。基于机器学习的CVD膜厚预测模型可以利用设备状态数据和历史工艺数据提前预测薄膜厚度，减少监控片的使用频率。实时工艺自优化系统可以根据在线膜厚测量数据自动调整工艺参数，保持薄膜质量的一致性。智能化是CVD工艺降低运营成本和提升产能的重要路径。

总结一下给新人。CVD是fab中最基础也最重要的技术之一，从最简单的氧化硅沉积到最精确的ALD都是CVD技术的延伸和应用。理解CVD的反应原理设备类型和质量控制方法是薄膜工艺工程师的必修课。CVD技术的发展方向是更低温更精确更智能，掌握CVD就能把握住薄膜沉积技术的核心。

工程实战与踩坑经验

CVD实战头号敌人是颗粒。反应不只发生在晶圆表面，腔壁、喷淋头、管路内壁都在同步沉积，累积到一定厚度这些膜就会开裂剥落，碎片掉到晶圆上就是致命缺陷。所以CVD机台的清洁周期管理是生命线：累计沉积厚度到了阈值必须执行原位清洁，清洁气体把腔内沉积物蚀刻掉排走。坑在于清洁周期不是一成不变的，配方结构变了、产品组合变了，累积速率就变了。我们吃过亏：新产品上量后膜厚组合变化，原清洁周期偏长，颗粒缺陷爆发才回头调整。现在颗粒监控片的频次和清洁周期是联动复审的。

第二个高频问题是膜厚均匀性调整。全片膜厚不均的调整手段有几类：气体流量的中心边缘配比、喷淋头到晶圆的间距、加热盘的分区温度、腔压。调整前先要看清不均匀的形态：中心厚边缘薄、边缘厚中心薄、还是出现方位角上的不对称。径向对称的不均匀通常靠流量配比和间距解决，非对称形态则要怀疑硬件问题：喷淋头局部堵孔、加热盘某区温控异常、气路密封泄漏。新人容易上来就调配方参数，其实非对称不均匀十有八九是硬件病，配方补偿是治标不治本还会埋雷。

第三个要讲膜应力控制。薄膜内应力过大轻则晶圆翘曲影响后续光刻对准和吸盘吸附，重则膜层开裂剥落。应力和沉积温度、射频功率、气体配比、掺杂浓度都有关系，等离子体增强型工艺里射频功率是最常用的调节旋钮。实战中的坑是应力问题往往不在本工序爆发：CVD这边一切正常，两三个工序之后光刻那边对不上准、量测那边吸盘报警，追根溯源才回到膜应力。所以厚膜工序要把晶圆翘曲度纳入常规监控项目，别等下游投诉才被动响应。

第四个是前驱体源的管理。很多CVD工艺使用液态或固态前驱体，靠载气鼓泡或直接汽化输送进腔体。源瓶余量不足、鼓泡器温度漂移、汽化器结垢，都会让实际进腔的前驱体流量悄悄变化，膜厚和膜质随之漂移。这类漂移的特征是缓慢渐变，SPC（统计过程控制，Statistical Process Control）图上呈现温水煮青蛙式的趋势。管理要点：源瓶余量建立预警水位提前换瓶，换瓶后跑验证片确认，鼓泡器温度纳入FDC（故障检测与分类，Fault Detection and Classification）监控。别小看这些琐碎细节，前驱体供应的稳定性直接决定了工艺的批间重复性。

最后说台阶覆盖率。器件结构里有大量深孔和沟槽，薄膜要均匀覆盖这些三维形貌的侧壁和底部，覆盖能力不足会留下空洞或断层，直接造成电性失效。不同CVD技术的台阶覆盖能力差异很大：常压和低压热化学气相沉积保形性好，等离子体增强型方向性强侧壁覆盖弱，原子层沉积保形性最强但速度慢。排查覆盖率问题要做剖面电镜切到孔的正中间看侧壁底部膜厚，取样位置切偏了数据就没有意义。结构越先进深宽比越大，覆盖率挑战越大，这也是原子层沉积应用越来越广的原因。

给新人的学习建议与职业展望

学CVD，第一块基石是化学反应动力学。搞清楚表面反应限制和质量输运限制两种生长模式：低温区反应速率是瓶颈，温度敏感性高；高温区反应物供应是瓶颈，流场均匀性主导。判断自己的工艺处于哪个区间，你就知道调温度还是调流量更有效。再补一点热力学概念，理解为什么有些反应需要等离子体辅助才能在低温下进行。这些化学基础决定了你调工艺时是有的放矢还是碰运气，投入一个月系统学习，受益整个职业生涯。

第二步是把膜的表征手段用熟。膜厚测量用椭偏仪或反射式膜厚仪，折射率反映膜的致密度和成分，应力仪测翘曲换算内应力，傅里叶红外光谱看化学键结构，湿法腐蚀速率间接反映膜质密度。每种手段测什么、精度多少、什么场景用什么组合，要形成自己的判断。特别提醒新人：膜厚合格不等于膜质合格，折射率和腐蚀速率这些膜质指标同样要盯，很多疑难电性问题的根源是膜质劣化而膜厚完全正常。

第三步是学会看残余气体分析仪的数据。RGA相当于腔体的体检仪，能告诉你腔内有什么气体成分：水汽超标说明腔体密封或吹扫有问题，氮气异常升高提示大气泄漏，特定质荷比的碎片峰对应前驱体分解产物。养成定期看RGA基线的习惯，腔体健康状态的变化会先于产品数据出现在RGA谱图上。把RGA、颗粒监控、膜质数据三者联动起来看，你对腔体状态的掌控力会上一个大台阶。

第四步是主动和整合工程师协作。CVD的膜是给下游工序用的：给光刻做底、给刻蚀做掩蔽、给CMP（化学机械抛光，Chemical Mechanical Polishing）做牺牲层，每一层膜的规格都是下游需求倒推出来的。多参加跨工序的整合会议，理解你的膜在整条流程里扮演什么角色、下游最敏感的参数是什么。建立了全流程视角，你做工艺优化时就不会只盯着本工序的指标自嗨，而是知道哪些参数动得哪些动不得。整合思维是薄膜工程师向技术主管晋升的必备素质。

职业展望：薄膜沉积是fab三大基础工艺之一，岗位需求量大，技术纵深足够。往深了走可以钻研原子层沉积和先进制程的新材料薄膜，往宽了走可以转设备厂商做工艺支持，国产薄膜设备正处于放量期，有fab实战经验的工艺人才非常抢手。给新人的总结：CVD入门门槛不高，但要做到腔体状态了然于心、膜质问题一击即中，需要几年扎实积累。耐住性子把基本功练好，这个方向不会亏待你。评论区聊聊你们被颗粒问题折磨过的经历？

写在最后

你们fab哪个CVD工艺的颗粒问题最严重？用了什么方法解决的？评论区交流一下实战经验。

---

【常见坑】

CVD实战头号敌人是颗粒。反应不只发生在晶圆表面，腔壁、喷淋头、管路内壁都在同步沉积，累积到一定厚度这些膜就会开裂剥落，碎片掉到晶圆上就是致命缺陷。所以CVD机台的清洁周期管理是生命线：累计沉积厚度到了阈值必须执行原位清洁，清洁气体把腔内沉积物蚀刻掉排走。
第二个高频问题是膜厚均匀性调整。全片膜厚不均的调整手段有几类：气体流量的中心边缘配比、喷淋头到晶圆的间距、加热盘的分区温度、腔压。调整前先要看清不均匀的形态：中心厚边缘薄、边缘厚中心薄、还是出现方位角上的不对称。
第三个要讲膜应力控制。薄膜内应力过大轻则晶圆翘曲影响后续光刻对准和吸盘吸附，重则膜层开裂剥落。应力和沉积温度、射频功率、气体配比、掺杂浓度都有关系，等离子体增强型工艺里射频功率是最常用的调节旋钮。
最后说台阶覆盖率。器件结构里有大量深孔和沟槽，薄膜要均匀覆盖这些三维形貌的侧壁和底部，覆盖能力不足会留下空洞或断层，直接造成电性失效。不同CVD技术的台阶覆盖能力差异很大：常压和低压热化学气相沉积保形性好，等离子体增强型方向性强侧壁覆盖弱，原子层沉积保形性最强但速度慢。

常见问题（FAQ）

Q：为什么沉积后硅片明显翘曲？

A：优先查薄膜应力与膜厚：应力乘以厚度得到作用在衬底上的弯矩，所以厚膜即使应力不高也可能造成可观测翘曲。其次是背side 沉积或夹具夹持带来的额外应力。可先测沉积前后曲率变化，反算应力。

Q：ALD 这么慢，为什么还值得用？

A：当结构深宽比超过约 10:1、或者需要亚纳米级厚度控制时，CVD 与 PVD 的覆盖率与精度已经无法满足。ALD 是「能用别的就不用」的工艺，只有其他方案失效时才值得付出产能代价。

Q：台阶覆盖不足会带来什么后果？

A：侧壁膜厚偏薄会在后续刻蚀或清洗中被击穿，形成断线或漏电通道。这类缺陷往往在电测阶段才暴露，追溯时需要回到沉积工序的覆盖率数据。

【总结】

薄膜沉积的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。第四步是主动和整合工程师协作。CVD的膜是给下游工序用的：给光刻做底、给刻蚀做掩蔽、给CMP做牺牲层，每一层膜的规格都是下游需求倒推出来的。多参加跨工序的整合会议，理解你的膜在整条流程里扮演什么角色、下游最敏感的参数是什么。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
