半导体封装测试：封装类型与良率管理实战

2026-07-30 发布 | 封装测试

封装测试是芯片走向应用的最后一站。从传统DIP到3D封装再到芯片异构集成，封装技术在半导体产业链中的重要性持续提升。这篇文章把封装技术类型测试流程质量控制方法和良率提升实战全部讲清楚，适合封测新人系统学习和工艺工程师技术参考。

一、封装测试——芯片走向应用的最后一关

封装测试是半导体制造流程中的最后一道工序。晶圆在fab完成前端制造后以裸片形态被送到封测厂。封测厂对裸片进行切割、贴装、焊线、塑封和测试，最终输出一颗颗可以焊接到电路板上的芯片成品。封测环节直接影响芯片的机械可靠性散热性能和电学性能，对芯片质量至关重要。

封装的功能不仅是机械保护。封装为芯片提供了与外部电路连接的物理通道同时帮助芯片散热。先进的封装技术还可以实现多芯片集成，把不同功能的芯片封装在一起形成更大的系统级功能。封装已经从简单的保护外壳演变为能够提升系统性能的关键技术环节。

测试是确保芯片质量和可靠性的必要手段。每颗芯片在封装后都要经过严格的测试筛选。测试覆盖功能测试参数测试和可靠性测试等多个维度，确保只有合格的芯片才能出货给客户。一颗不合格的芯片流入客户手中可能导致整个系统失效，对芯片厂商的品牌声誉造成严重损害。

封测行业在半导体产业链中占据重要位置。全球封测市场年产值约三百亿美元左右，中国封测企业在全球市场占比超过百分之二十。长电科技、通富微电和华天科技是中国封测行业的三大龙头企业。封测行业的技术门槛相对较低但规模效应显著也是中国半导体产业链中率先实现国产突破的环节。

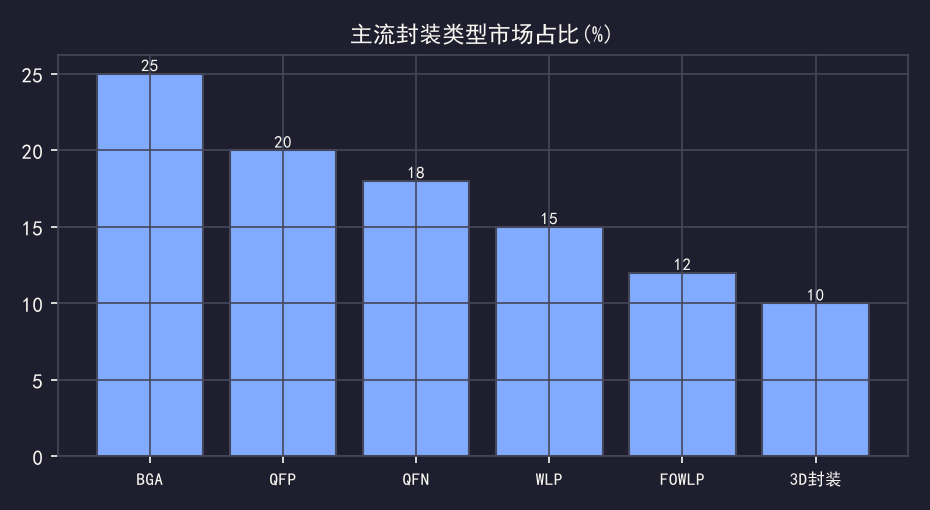

二、封装技术类型详解

传统的封装技术包括DIP双列直插封装、SOP小外形封装、QFP四边引脚扁平封装和QFN四边无引脚扁平封装。这些封装方式的共同特点是引线键合和塑封成型工艺，引脚分布在封装体的边缘。传统封装技术成熟成本低适合中低端芯片产品，但随着芯片功能和复杂度持续增长传统封装已经无法满足需求。

球栅阵列封装BGA是向先进封装过渡的关键技术。BGA的引脚以焊球阵列的形式分布在封装体底部而不是边缘，大幅增加了引脚密度。一个典型BGA封装的引脚数可以做到几百到一两千个。BGA封装还在封装体底部集成了散热焊盘，改善了散热性能。BGA是网络芯片和处理器芯片的主流封装形式。

晶圆级封装WLP是在晶圆完成芯片制造后直接在晶圆上完成封装工序再进行切割。WLP的显著优势是封装尺寸和芯片尺寸几乎一样大，芯片面积利用率极高。扇出型晶圆级封装FOWLP进一步把封装布线延伸到芯片外部区域，实现了更高的引脚密度和更好的散热性能。FOWLP是当前智能手机处理器的主流封装技术。

3D封装是先进封装技术的集大成者。3D封装通过硅通孔TSV把多颗芯片垂直堆叠在一起，芯片之间通过TSV进行高速通信。3D封装的互联密度可以做到每平方毫米几万个通孔，信号传输路径比传统平面封装短十倍以上。3D封装是高带宽内存HBM和AI加速芯片封装的首选技术。

三、测试流程与测试策略

封测厂的测试流程分为CP测试和FT测试两大阶段。CP测试在晶圆切割前的测试，检测每颗裸片的功能是否正常，不合格的裸片在后续工序中不进行封装。FT测试在封装后进行，检测封装工艺是否引入了新的缺陷，筛选出封装过程中受损的产品。CP和FT两个阶段互相补充确保芯片质量的全面覆盖。

测试程序的设计是测试工程师的核心技能。测试程序要覆盖芯片的所有功能和性能参数同时兼顾测试时间和成本。测试时间越短封测成本越低但测试覆盖率可能下降，需要在覆盖率、时间和成本之间找到最优平衡点。一套完整的测试程序包括DC参数测试、功能测试、AC参数测试和可靠性测试等多方面的内容。

测试良率是封测厂的核心运营指标。CP测试良率通常在百分之九十以上，FT测试良率在百分之九十五以上。测试良率异常偏低说明fab来的晶圆质量有问题或者封装工艺有问题需要立即排查。封测厂会持续监控测试良率的波动并定期向fab反馈良率分析报告。

测试数据的统计分析是发现问题的重要手段。bin map是测试数据可视化的常用方式，把每颗芯片的测试结果通过不同的颜色标注在晶圆map或封装map上。bin map中同一种颜色的不合格品集中在某个区域可以帮助工程师快速定位问题来源。bin map分析是封测厂日常质量分析的基本工作。

四、封装的质量控制与可靠性

封装质量控制的核心关注点包括焊接质量、塑封质量和尺寸精度。焊接质量影响芯片在工作状态下的电气连接可靠性，焊点不良可能导致芯片在使用过程中间歇性失效。塑封质量影响芯片的机械防护能力和耐温湿性能，塑封空洞可能在冷热循环中膨胀导致芯片开裂。尺寸精度影响芯片在电路板上的贴装。

封装的可靠性测试包括温循试验、湿度敏感度试验、高温储存试验和机械振动试验。温循试验模拟芯片在工作中反复开关产生的热应力，检测封装材料在温度变化下的膨胀匹配程度。湿度敏感度试验在高温高湿环境下加速老化检测封装体内部是否有水分侵入。可靠性试验是评估封装长期可靠性的重要手段。

封装可靠性失效的常见模式包括封装开裂、焊点疲劳、键合线断裂和塑封分层。封装开裂发生在温循过程中不同材料的热膨胀系数差异导致的内应力集中部位。焊点疲劳发生在长期使用中焊锡材料反复承受热应力和机械应力累积损伤。键合线断裂出现在引线键合封装中键合线的颈部容易在应力集中处断裂。

封装质量控制的另一个重要方面是静电放电ESD防护。芯片在封装过程中频繁被人和设备接触，ESD风险极高。封测厂在芯片搬运、测试和存储的全过程中都配备了防静电设备和严格的ESD管理规范。一颗微小的ESD脉冲就可能让芯片内部的栅氧化层击穿导致芯片完全失效。

五、封测良率提升的实战方法

封测良率提升的第一步是建立精确的良率baseline。基线数据包括CP测试良率FT测试良率失效率分布和bin map的基线。有了基线才能判断良率变化是否异常。Fab和封测厂每周进行良率对比分析，当年的良率数据和上月同一数据对比来判断改善趋势。

封测良率损失的来源分析通常使用帕累托图。把所有的良率损失来源按照大小排序，前三个最大的来源往往占据了失效率的百分之八十以上。工程师集中资源和精力解决前三个最大的来源，解决一个再解决下一个。帕累托分析是封测厂良率管理的高效方法。

封装工艺参数的优化是提升良率的重要途径。比如塑封的注射压力、模具温度、固化时间和注射速度等参数都会影响封装质量。通过DOE实验找到最优的工艺参数组合可以同时提高良率和生产效率。封装参数优化往往不需要大的设备投入，调整之后的良率提升效果却非常显著。

封测厂和fab之间的数据互通对于良率提升也很关键。Fab的WAT数据和CP map是封测厂了解芯片质量的重要信息。封测厂的FT数据和可靠性数据是fab改进工艺的重要反馈。建立封测和fab之间的数据共享机制可以缩短发现问题到解决问题的时间周期。

六、先进封装技术发展趋势

芯片异构集成是目前封装技术最大的发展趋势。通过先进封装技术把不同功能和不同工艺节点的芯片整合到一个封装体中，实现比单片芯片更优的综合性能。比如把逻辑芯片和DRAM内存通过3D封装集成在一起可以大幅提高数据吞吐量。异构集成是延续摩尔定律性能增长的重要方向之一。

扇出型封装的普及是另一个明显趋势。FOWLP在引脚密度集成规模和成本之间取得了很好的平衡，成为中高端手机处理器的主流封装技术。扇出型封装的集成度还在持续提升，从单芯片扇出发展到多芯片扇出再到扇出型系统级封装FOSiP。

封测行业的智能化升级也在加速。自动化的贴片机和焊线机大幅提高了封装生产效率。基于机器学习的测试程序优化可以自动生成最优的测试模式减少测试时间。智能化的封测产线是未来封测行业的发展方向之一。

给新入行的工程师总结。封测是半导体产业链中技术门槛相对较低但规模效应显著的环节。从传统封装到3D封装再到芯片异构集成，封装技术在半导体产业链中的重要性持续提升。封装测试工程师需要掌握从封装工艺到测试策略再到质量控制和可靠性评估的全链条知识，才能在这个领域持续成长。

工程实战与踩坑经验

封装实战第一个大坑是分层。塑封料、芯片、基板、引线框架是热膨胀系数各不相同的材料堆叠体，回流焊高温一冲，界面应力集中的地方就可能分开，这就是分层。分层的可怕在于隐蔽：外观完全正常，超声扫描才能看见，流出去之后在客户端表现为间歇性失效。防分层的关键在界面管理：塑封前的等离子清洗保证界面洁净、材料组合的热膨胀匹配设计、塑封料的吸湿管理。特别是吸湿这条，塑封料和已开封的湿敏元件暴露在大气里会吸潮，回流高温时水汽膨胀直接把界面顶开，俗称爆米花效应。湿敏等级管理制度必须严格执行，超时暴露的物料坚决烘烤除湿后再用。

第二个坑是打线的工艺窗口漂移。金线银线铜线键合本质是超声加热压的固相焊接，键合力、超声功率、时间、温度四个参数构成工艺窗口。窗口不是静态的：劈刀磨损、框架镀层批次差异、芯片焊盘金属化的批间波动，都会让最优点漂移。日常靠拉力测试和推球测试监控键合强度，但要注意破坏性测试是抽样的，样本之间的空窗期就是风险敞口。我们的做法是把键合机的实时参数曲线接进FDC系统，每一根线的键合过程数据都留痕，强度异常时可以回溯到具体是哪一根线哪个参数跑偏，排查效率提升数倍。

第三个讲测试端的相关性问题。同一批芯片在CP晶圆测试和FT成品测试的结果理论上应该高度相关，实际上两端数据经常打架：CP判良的芯片FT端失效，或者反过来。原因五花八门：测试机台的校准差异、探针卡和测试座的接触电阻不同、封装应力改变了芯片电性、测试程序版本不一致。处理这类问题要建立两端的相关性分析机制，同一颗芯片的CP和FT数据要能通过唯一编号串起来追溯。新人容易把两端数据当成独立事件看，其实相关性分析里藏着大量良率提升和成本优化的线索。

第四个是切割崩边。晶圆切割是机械应力最猛烈的工序，刀片转速、进给速度、冷却水流量、刀片磨损状态，任何一个不对都会造成崩边和微裂纹。崩边超标的芯片即使当下电性合格，微裂纹在温度循环中扩展，迟早变成可靠性事故。管控手段：切割后的崩边尺寸抽检、刀片寿命的强制更换制度、切割道设计时避开测试图形等易崩结构。先进封装里激光开槽加机械切割的组合工艺越来越普遍，就是为了缓解低介电常数材料层的崩裂问题，这类脆性材料纯机械切割根本扛不住。

最后说可靠性验证的地位。封装的品质最终要靠可靠性试验背书：温度循环考验热匹配、高温高湿考验密封性、高加速应力试验快速暴露弱点。实战教训是可靠性问题的修复成本随发现时间指数上升：设计阶段发现改个参数就行，量产后发现可能要召回。所以新封装形式、新材料、新供应商导入时，可靠性验证一步都不能省，加速试验的失效样品要做完整的失效分析闭环，每一颗失效品都是花钱买来的教材，不解剖清楚等于白花钱。

给新人的学习建议与职业展望

学封装测试，第一步是把材料学基础补上。封装是材料的艺术：塑封料的玻璃化转变温度、基板的热膨胀系数、键合线的金属特性、芯片贴装胶的模量，这些材料参数决定了封装体的力学和热学行为。建议系统学一遍高分子材料和金属材料的基础概念，再对照封装结构逐个理解每种材料的选型逻辑。材料思维建立之后，你分析分层、翘曲、断线这类失效时就能直击本质，而不是停留在调工艺参数的表层。

第二步是掌握失效分析的武器库。封装测试端的失效分析手段丰富：超声扫描看分层、X光看内部线弧和空洞、开封后光学和电镜检查、聚焦离子束做截面、热点定位找短路位置。每种手段的原理、能看什么不能看什么、破坏性还是非破坏性，要烂熟于心。失效分析的思维方式是无损到有损逐级推进，先把非破坏手段用尽保留证据，再做破坏性解剖。分析报告要讲证据链，从现象到机理到根因环环相扣，这种严谨的推理能力是失效分析工程师的核心价值。

第三步是理解测试程序的逻辑。测试工程师要会读测试程序：每个测试项测什么参数、限值怎么定、测试顺序为什么这样排。限值定松了不良品漏出去，定紧了良品被误杀，每一个限值背后都应该有设计规格和统计数据支撑。学会用统计手段分析测试数据：分布图看工艺健康度、相关性分析找参数关联、时间序列看机台漂移。测试数据是芯片制造全流程质量的最终裁判，会挖这座数据金矿的人到哪里都吃香。

第四步是关注先进封装的技术浪潮。摩尔定律放缓之后，行业把性能提升的希望压在了先进封装上：倒装、晶圆级封装、2.5D中介层、3D堆叠、芯粒集成，技术迭代速度前所未有。新人现在入行恰逢其时：传统封装的经验体系已经成熟，先进封装的人才缺口巨大，既懂传统工艺又跟上先进封装的人是各大厂争抢的对象。平时多读行业技术会议的论文摘要，关注头部厂商的技术路线图，保持技术敏感度。

职业展望：封装测试环节国内产业基础雄厚，龙头企业市占率全球领先，就业机会密集。职业路径上，工艺工程师、测试工程师、失效分析工程师、可靠性工程师几条线都能走通，做到资深后无论留在封测厂、跳设计公司做封装协同、还是去设备材料商做支持，选择都很宽。给新人的总结：封装测试常被误解为技术含量不如晶圆制造，实际上先进封装正在成为整个行业的创新前沿，入对方向再深耕，回报不会差。评论区聊聊你们遇到的最奇葩的封装失效案例？

写在最后

你们公司用的是哪种封装技术？遇到过最棘手的封装质量问题是什么？评论区说说你的经历。
