半导体薄膜沉积：PVD与CVD选择及均匀性优化

2026-07-30 发布 | 薄膜工程

薄膜沉积是fab中使用频率最高的工艺之一。PVD还是CVD？介质薄膜还是导电薄膜？怎么选择最优技术路线？怎么做质量控制？这篇文章把薄膜沉积的技术原理PVD和CVD的对比选择策略、质量关键指标和常见问题的解决方法全部讲清楚。

一、薄膜沉积——芯片制造中的万能覆膜者

薄膜沉积是半导体制造中使用频率最高的工艺之一。一颗芯片的制造过程中需要沉积几十层甚至上百层薄膜。每一层薄膜都有特定的功能和厚度要求，共同组成芯片的器件结构和互联系统。薄膜沉积工艺是fab中产能最高设备投入最多的工序之一，几乎每个车间都配置了各种类型的薄膜沉积设备。

薄膜按照用途大致分为三大类。介质薄膜如氧化硅和氮化硅用于绝缘和保护。导电薄膜如多晶硅金属薄膜用于导电互联。功能薄膜如铁电和压电薄膜用于实现特定的物理功能。不同用途的薄膜对沉积工艺的要求完全不同，介质薄膜强调绝缘性能和台阶覆盖，导电薄膜强调导电率和纯度。

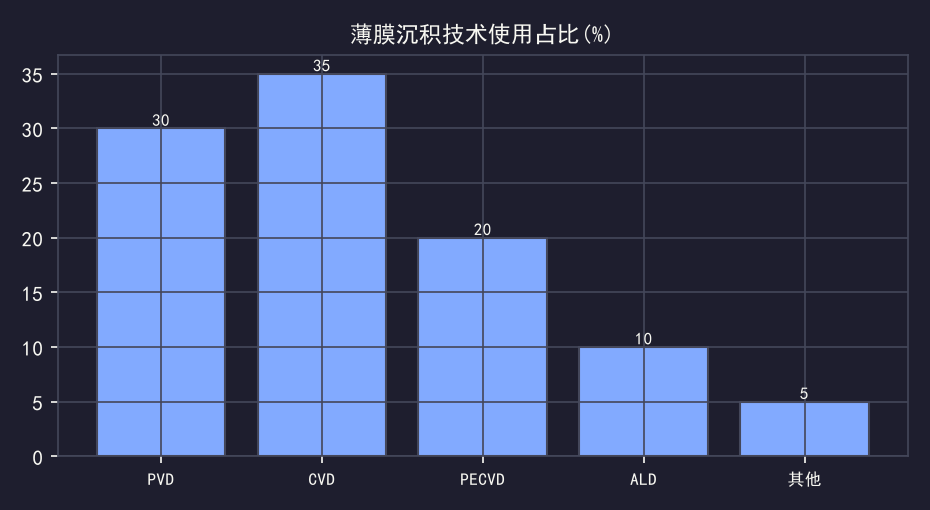

PVD物理气相沉积和CVD化学气相沉积是薄膜沉积的两大技术路线。PVD通过物理方式把固态材料转化成气态然后在晶圆表面凝结形成薄膜。CVD通过气态前驱体的化学反应在晶圆表面生成固态薄膜。两种技术路线各有适用场景，PVD适合金属纯度高，CVD适合绝缘性好台阶覆盖佳。

薄膜的厚度范围从纳米级到微米级不等，取决于薄膜在芯片中的功能位置。栅氧化层的薄膜厚度可能只有几个纳米，而层间介质的薄膜厚度从几十纳米到几百纳米不等。不同厚度的薄膜需要不同的沉积方式和工艺条件，fab中的薄膜沉积工艺需要根据具体应用场景来选择合适的技术方案。

二、PVD物理气相沉积技术详解

PVD最常见的实现方式是磁控溅射。磁控溅射在靶材下方放置磁铁，使电子在磁场作用下做螺旋运动增加气体的电离效率和等离子体的密度，从而提高溅射速率。磁控溅射的沉积速率高薄膜纯度高是PVD中运用最广泛的技术方案。直流磁控溅射适合导电靶材的沉积，射频磁控溅射适合绝缘靶材的沉积。

PVD的第二个实现方式是蒸发镀膜。蒸发镀膜通过电阻加热或电子束加热的方式把固态材料蒸发成气态然后在晶圆表面凝结。蒸发镀膜设备结构简单成本低但薄膜的台阶覆盖能力较差。蒸发镀膜适用于对台阶覆盖要求不高的应用场景比如金属互连层的沉积。

PVD工艺参数对薄膜质量影响显著。溅射功率决定溅射速率和薄膜颗粒大小。工作气压影响溅射原子的平均自由程和沉积均匀性。衬底温度影响薄膜的晶粒结构和应力状态。靶基距影响沉积速率和薄膜厚度的均匀性。工程师需要综合考虑各项参数的影响来优化工艺条件和设备配置。

PVD薄膜的典型应用包括钛粘附层、氮化钛阻挡层、铝铜互连层和钨插塞的填充。先进的PVD技术正在向高离子化等离子体和自离子化等离子体方向发展，提高金属原子在沉积过程中进入高深宽比结构底部的效率，满足先进制程对薄膜填充能力的要求。

三、PVD与CVD的选择策略

PVD和CVD的选择取决于薄膜的材料类型和对薄膜性能的具体要求。PVD适合纯金属的沉积比如铜、铝、钛等纯金属薄膜，因为PVD可以保持靶材的高纯度。CVD适合介电材料和化合物的沉积比如氧化硅、氮化硅和多晶硅的沉积，因为CVD通过化学反应可以精确控制薄膜的成分。

台阶覆盖率是选择PVD还是CVD的核心考量。如果工艺要求薄膜在高深宽比结构表面形成均匀覆盖且无空洞或缝隙缺陷则应选择CVD或ALD。如果工艺对台阶覆盖要求不高可以直接使用PVD来获得更高的沉积速率。在先进制程中高深宽比结构的薄膜填充越来越多使用CVD或ALD来满足要求。

工艺温度也是一个重要的选择因素。PVD的工艺温度一般较低不需要高温加热。CVD根据反应类型不同工艺温度可以从两百度到八百度不等。如果工艺对热预算敏感比如晶圆上已经有了对温度敏感的掺杂分布或者精细的栅极结构则更适合选择低温度工艺的PVD或PECVD。

薄膜应力控制是另一个选择考量点。PVD薄膜通常呈现压应力状态，CVD薄膜的应力可以通过工艺参数调节在压应力和拉应力之间切换。对于某些需要精确控制薄膜应力的应用比如MEMS器件或者需要对晶圆进行应力补偿的工艺需要选择应力可调范围更大的沉积技术。

四、薄膜质量关键指标

薄膜厚度和厚度均匀性是薄膜质量的基本指标。fab对薄膜均匀性的要求各异但通常要求整片晶圆薄膜厚度在一定范围内符合规格，偏差在加减百分之五以内。薄膜厚度偏差过大会导致全片晶圆上的芯片性能不一致，影响最终良率的波动程度。测量薄膜厚度的常用方法包括椭圆偏振光谱法、反射光谱法和台阶仪法。

薄膜应力是直接影响晶圆翘曲度和后续工艺兼容性的关键参数。薄膜拉伸应力或压缩应力过大会导致晶圆翘曲超过光刻机的焦深范围影响光刻精度。应力过大还可能导致薄膜开裂或脱落直接造成晶圆报废。测量薄膜应力的方法是先测量镀膜前后的晶圆翘曲度再用斯通利公式计算应力值。

薄膜密度和折射率是反映薄膜微观结构的重要指标。薄膜密度影响薄膜的刻蚀速率和介电常数。折射率影响薄膜在光学检测中的信号响应，同时也是判断薄膜化学计量比是否正确的快速方法。薄膜密度和折射率受沉积条件和薄膜成分的影响相互关联需要一起分析。

薄膜的台阶覆盖率决定了它在先进制程中的可用性。评估台阶覆盖率的实验方法是制备包含高深宽比结构的测试晶圆进行薄膜沉积后用SEM检查截面形貌。台阶覆盖率数据是工艺工程师判断当前沉积工艺是否满足特定工艺需求的依据。

五、薄膜工艺常见问题解决

薄膜均匀性问题是fab中最常见也最头疼的问题之一。均匀性问题的主要表现是晶圆中心区域的膜厚和边缘区域的膜厚差异过大。解决均匀性问题的方法是多管齐下的：优化气体分布设计调整Shower Head结构、调整晶圆和靶材之间的距离、优化射频功率在晶圆上的均匀分布。PECVD设备通过改变气体入口直径的配置和射频线圈的位置来优化薄膜的均匀性。

薄膜颗粒污染是另一个让人困扰的问题。颗粒可能来自腔体内壁沉积物的脱落、前驱体气体中的微粒、机械运动部件摩擦产生的碎屑和真空系统密封件的磨损材料。减少颗粒污染的系统性方法包括定期湿法清洁腔体壁、优化工艺条件减少气相成核、在气体管路上增加纯化器和使用颗粒计数器实时监控晶圆表面。

薄膜附着不良是经常被忽略但在实际生产中损失最大的问题之一。附着不良的薄膜在后续工序例如清洗工序和CMP抛光工序中很容易起泡或脱落，造成晶圆整片报废。改善附着力的方法包括在沉积前增加晶圆清洗和表面预处理步骤、在薄膜和衬底之间增加缓冲层来缓解应力不匹配、优化沉积初期的工艺条件来增强初始界面的结合强度。

薄膜成分偏移问题也是需要关注的质量问题。CVD薄膜的成分可能因为前驱体气体比例控制不精确或腔体温度不均匀而偏离目标的化学计量比。成分偏移会导致绝缘薄膜的介电常数变化导电薄膜的电阻率变化。解决成分偏移的方法包括定期标定气体质量流量控制器MFC的精度、保持腔体温度均匀分布、定期更换前驱体源瓶等措施来保证材料品质的一致性。

六、薄膜沉积技术前沿

原子层沉积ALD在薄膜沉积技术中的地位正在快速提升。ALD通过在晶圆表面交替通入前驱体和反应物来利用自限制表面反应实现单原子级的厚度控制精度。ALD的沉积速率是其核心限制因素，每个循环只沉积不到一个原子层厚的材料。Fab通常在需要原子级精度和超高台阶覆盖率的应用场景中使用ALD。

选择性沉积是薄膜领域的研发热点。通过表面修饰技术让薄膜只沉积在晶圆上需要沉积的区域而其他区域没有薄膜生长。选择性沉积可以省略后续的刻蚀步骤简化工艺流程降低制造成本。选择性沉积在衬底区域互连区域和通孔填充区域等应用中越来越受到关注。

薄膜沉积和后续工艺的一体化也是重要方向。把薄膜沉积和薄膜检测集成在同一台设备中减少晶圆在不同设备之间的传输次数缩短生产周期。一体化的沉积检测设备可以实现工艺的实时反馈控制，晶圆在沉积过程中检测到厚度不达标时立即调整工艺参数无需事后检测修复。

给工程师的总结。薄膜沉积是芯片制造的基础技术。从最简单的热氧化到最先进的ALD薄膜沉积技术在不断演进。理解PVD和CVD的原理和质量控制方法是每一个薄膜工艺工程师的基本功。随着制程持续推进薄膜沉积技术的重要性只会越来越高。建议薄膜工艺工程师在工作中逐步积累各种薄膜材料的工艺知识。

工程实战与踩坑经验

薄膜工序实战第一个要害是靶材寿命管理。PVD靶材随着溅射不断消耗，侵蚀沟越来越深，等离子体状态和沉积速率跟着变化：新靶速率高，老靶速率降，膜厚均匀性形态也在漂。管理要点是建立靶材寿命台账，按累计功率时数跟踪，配合速率验证片动态修正沉积时间。坑在换靶后的磨合：新靶表面有氧化层和加工残留，直接跑产品会有颗粒和成分异常，必须先做预溅射清洁靶面。我们规定换靶后预溅射加验证片双合格才放行，就是被新靶首批产品的颗粒爆发教育出来的。

第二个坑是真空系统的慢性泄漏。PVD对真空度极其敏感，本底真空不好，残余水汽氧气会掺进膜里，电阻率升高、附着力下降、反射率异常。慢性微泄漏的特征是本底真空缓慢变差，抽气时间越来越长，很容易被当成正常老化忽略。诊断手段是残余气体分析：氮氧比例符合大气特征就是漏气，水汽为主则是腔体放气。氦质谱检漏仪定位漏点，重点查密封圈老化、焊缝疲劳、传输阀磨损。把本底真空值和抽气曲线纳入日常趋势监控，慢性泄漏就藏不住了。

第三个讲金属膜的附着力问题。金属膜从衬底剥落是薄膜工序的恶性缺陷，根因通常在界面：衬底表面有污染、氧化层未清除、或者缺少粘附层。铜和很多介质材料的附着力天生就差，必须先沉积钛或钽这类粘附阻挡层。实战教训是附着力问题往往在后续工序才爆发：薄膜工序一切正常，CMP研磨的机械应力一上来，膜层成片剥离。所以关键金属层要做附着力抽测，划格测试或者拉伸测试，别把风险传给下游。预清洁工艺的状态也要盯紧，清洁不足和过度清洁损伤衬底同样有害。

第四个是反应溅射的迟滞效应。做氮化钛这类化合物膜时，反应气体氮气的流量控制有个陷阱：靶面状态随氮气流量变化存在迟滞回线，同样的流量设定，从金属模式过来和从中毒模式过来，沉积速率和膜质完全不同。工艺窗口要选在迟滞回线的稳定分支上，流量爬升路径也要固化在配方里。新人调反应溅射配方时如果不懂迟滞效应，会发现同样参数今天跑和昨天跑结果不一样，百思不得其解，其实是靶面状态的历史路径不同。这个知识点一层窗户纸，捅破了少走半年弯路。

最后说膜厚监控体系。膜厚是薄膜工序的第一KPI，监控体系要立体：机台自身的沉积时间控制是第一层，量测机的膜厚抽测是第二层，电性方阻监控是第三层。三层数据要定期做相关性核对，任何一层和其他两层出现系统性偏离，都说明该层的量测基准漂了。我们遇到过椭偏仪光源老化造成膜厚读数系统性偏移，产线按错误读数反向补偿，实际膜厚越调越偏，最后是方阻数据敲响的警钟。单一数据源不可尽信，交叉验证才是质量体系的精髓。

给新人的学习建议与职业展望

学薄膜工艺，第一步是建立PVD和CVD的对比框架。同样是成膜，物理溅射和化学反应的逻辑完全不同：PVD方向性强、温度低、适合金属；CVD保形性好、膜质致密、适合介质。把两大类技术的原理、优劣、典型应用做成对比表，再把原子层沉积、电镀这些补充技术加进来，你就有了一张薄膜技术全景图。选型逻辑清楚了，看产品流程表里每一层膜用什么技术沉积，你都能说出为什么，这是薄膜工程师的基本素养。

第二步是深入理解膜质参数。膜厚之外，电阻率、应力、密度、晶粒结构、台阶覆盖率共同定义了一层膜的品质。每个参数怎么测、受哪些工艺参数影响、对器件性能有什么作用，要逐项吃透。举例来说，同样厚度的铜膜，晶粒大小不同电迁移寿命可以差几倍；同样成分的氮化钛，密度不同阻挡性能天差地别。膜质思维是薄膜工程师和操作员的分界线，只看膜厚合格就放行的是操作员，全维度评估膜质的才是工程师。

第三步是把真空技术学扎实。薄膜设备的半条命在真空系统：机械泵、分子泵、冷凝泵的原理和适用区间，真空计的类型和量程，密封结构和检漏方法。真空基础扎实的工艺工程师在排查设备相关的膜质问题时优势巨大，因为你能和设备工程师同频对话，共同定位问题。推荐找一本真空技术的入门教材通读，再结合自己机台的真空系统图逐个部件对照理解，一个月就能建立起完整的真空知识框架。

第四步是关注新材料趋势。先进制程对薄膜材料的需求在快速演化：铜互连之后钴和钌在进入量产，高介电常数栅介质材料不断迭代，各种阻挡层粘附层新材料层出不穷。跟踪这些趋势最有效的方式是读国际会议的论文和头部厂商的技术发布，理解每种新材料要解决什么问题、带来什么新工艺挑战。技术嗅觉灵敏的工程师总能提前站到风口上，等新材料工艺导入你的厂时，你已经是内部最懂的人。

职业展望：薄膜是fab三大基础工艺之一，岗位基数大，经验复用性强，跨厂跳槽的适配度高。深耕路线可以做到薄膜技术专家，主导新材料新工艺导入；转型路线去设备厂商做工艺应用，国产PVD和CVD设备正在放量，实战派工艺人才缺口大。给新人的总结：薄膜方向的护城河是膜质理解加真空功底加设备感觉的三合一，这三样都要靠产线上的时间沉淀，急不来，但沉淀下来就是别人拿不走的资产。评论区聊聊你们厂膜厚翻车的经典案例？

写在最后

你们fab现在用的是PVD还是CVD多？有没有遇到薄膜应力太大导致晶圆翘曲的情况？怎么解决的？评论区交流一下。
