半导体工艺窗口优化：DOE方法与良率提升实战

2026-07-30 发布 | 工艺整合

工艺窗口是fab的核心竞争力决定良率和成本。工艺窗口宽意味着参数波动容忍度大良率高成本低。工艺窗口窄意味着参数稍有偏差就报废良率低成本高。这篇文章从工艺窗口的基本概念讲起覆盖DOE实验设计方法CPK量化评估和四种优化策略，最后展望AI和数字孪生的应用方向。

一、工艺窗口——决定良率和成本的核心概念

工艺窗口是fab里和良率关系最紧密的概念。工艺窗口是指半导体工艺参数在保证产品质量的前提下可以变化的总范围。窗口宽意味着参数波动容忍度大良率高成本低。窗口窄意味着参数稍有偏差良率就急剧下降。不同fab之间良率的差异很大程度上取决于对工艺窗口的控制水平。

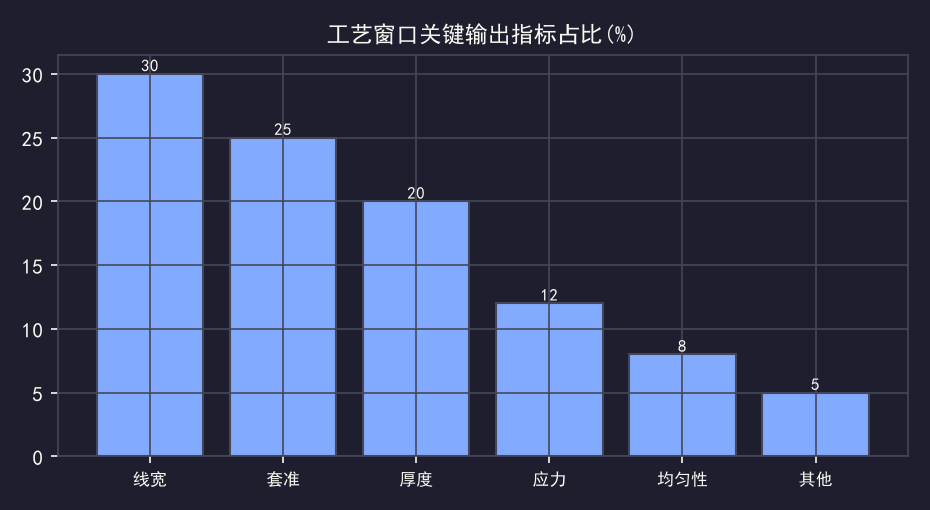

工艺窗口的边界由产品的规格要求和设备能力共同决定。芯片的电气性能规格要求比如阈值电压范围和漏电流上限定义了一组参数边界，设备的能力比如温度和压力的控制精度定义了另一组参数边界。两组边界的交集就是工艺窗口的有效范围。工程师的核心工作是让有效范围尽可能大。

工艺窗口管理是fab中每天都要做的工作。新工艺开发时要确定工艺窗口，量产过程中要定期验证工艺窗口有没有缩小。当产品规格发生变化或设备状态发生变化时也要重新评估工艺窗口。工艺窗口管理不是一次性工作而是贯穿整个产品生命周期的持续工作。

工艺窗口概念在fab中渗透到了每一个岗位。PE做实验要确保新recipe的工艺窗口足够宽。YE分析良率问题时要从工艺窗口的角度思考。EE修完设备要确认工艺窗口没有受到负面影响。质量管理审核工艺规程时要把工艺窗口作为核心内容来把关。工艺窗口是fab里连接各个技术岗位的通用语言。

二、工艺窗口的确定——DOE系统实验设计

DOE实验设计是确定工艺窗口的标准方法。DOE通过系统性地改变多个工艺变量来建立工艺输出和输入之间的数学模型。有了数学模型就可以预测任意参数组合下的工艺结果从而确定工艺窗口的边界。DOE的核心理念是一次改变多个变量而不是传统的单次变量法以更少的实验次数获得更准确的数据。

DOE的基本步骤分为五个阶段。第一个阶段是筛选实验用部分因子实验识别对工艺输出影响最大的关键变量。第二个阶段是区域寻找实验在最优点附近进行实验确定变量的大致范围。第三个阶段是优化实验用全因子或响应面法建立精确的数学模型。第四个阶段是验证实验在预测的最优条件下进行验证。第五个阶段是确认实验在量产条件下进行大范围确认以测试工艺窗口的稳定性。

全因子实验设计包含所有因子所有水平的全部组合。假设有五个关键变量每个变量取两个水平全因子实验需要三十二次实验。全因子实验的数据最完备可以看到因子之间的交互作用。但全因子实验成本高耗时长在fab中不常用全因子方式。部分因子实验只有四分之一或八分之一的组合数量大幅减少但会丢失部分交互作用信息。

响应面法RSM是优化DOE结果的常用统计建模方法。RSM用二次多项式拟合工艺输出和变量之间的响应面可以找到最优工艺条件所在的精确位置。RSM适合在工艺优化阶段使用因为可以通过较少的实验次数获得较高的模型精度。在fab中做RSM实验的专业性要求较高需要工艺工程师具备一定的统计实验设计知识。

三、工艺窗口与良率的量化关系

工艺窗口和良率之间的关系可以量化为工艺能力指数CP和CPK。CP衡量工艺在中心对齐条件下的潜在能力，是一个理想的工艺能力上限衡量指标。CPK衡量工艺在实际中心偏移条件下的真实能力，是fab实际生产中关注的良率指标。CPK值越大良率越高，CPK大于1.33说明工艺能力是合格的，CPK大于1.67说明工艺能力是优秀的。

CP和CPK的数值和良率之间的换算关系大致如下。CP等于1.0时理论良率为99.73百分比。CP等于1.33时理论良率为99.99百分比。CP等于1.67时理论良率为99.9999百分比。从CP等于1.0到CP等于1.33虽然CP只提高了0.33但良率从99.73提高到99.99提升了三个九的精度标准。高CPK才代表高良率。

CPK和良率的换算公式是良率等于正态分布的两个边界之外的概率值。但这个公式只适用于数据正态分布且工艺中心对准规格中心的情况。实际fab中的数据往往不是完美的正态分布而且工艺中心也可能偏离规格中心，所以实际良率往往低于理论CPK对应的良率。工程师在评估工艺窗口时需要同时关注CPK和实际良率两个指标。

工艺窗口管理在实际操作中还有一个关键的平衡点选择。工艺窗口设置得过于宽裕意味着工艺参数的余量很大产品良率有保障但可能牺牲部分产品性能和成本。工艺窗口设置得过于紧凑产品性能可以做到最好但量产时良率难以稳定。Fab工艺工程师需要在保守和激进之间找到适合当前产品定位的平衡策略。

四、工艺窗口优化的实战策略

第一个优化策略是移动工艺中心到最优工作点。如果工艺中心偏离了最优工作点导致有效工艺窗口不对称，把工艺中心移到最优工作点可以扩大有效窗口。比如光刻工艺中曝光能量的最优中心是10毫焦但实际中心偏到了9.5毫焦导致一半的工艺窗口被浪费掉了。通过调整工艺参数把中心移回10毫焦可以瞬间获得额外的可用窗口空间。

第二个策略是减小设备和控制系统的波动。工艺窗口的宽度是设备波动的函数，设备波动越大窗口的有效宽度越小。把设备波动减小比如把压力的漂移从加减百分之五控制到加减百分之二窗口的可用空间就增加了将近一倍。减小设备波动是系统工程需要EE、PE和质量团队共同协作。

第三个策略是改用更宽容的工艺方法。如果当前工艺方法本身的窗口设计就很窄比如一步刻蚀工艺窗口非常窄。考虑改成两步刻蚀或三步刻蚀，在图形精确转移和下层材料保护之间分别使用不同的刻蚀条件可以显著扩大整体工艺窗口的可用范围。改变工艺方法需要一定的实验投入和时间成本但收益通常不错。

第四个策略是在不影响器件性能的前提下适当放宽产品规格。产品规格的历史数值不一定是最优的，有些规格的严格程度超出了实际器件性能的需要。通过与产品设计和最终客户进行充分的技术论证后有选择地放宽某些宽松要求可以显著增加工艺窗口。但是放宽规格的前提是有足够的技术数据支撑必须进行充分的可靠性验证。

五、工艺窗口的日常监控和持续改善

工艺窗口不是一次确定就永久不变的。设备随着使用时间增加会有磨损和老化，环境条件随着季节变化也会有波动，前驱体材料随着批次更换可能有微小的差异。这些因素的变化都会导致工艺窗口随时间收缩或漂移。Fab需要建立定期验证工艺窗口的机制每季度或每半年重新验证一次关键工序的窗口边界。

日常监控工艺窗口使用控制图是最方便的方式。在关键工序上设置SPC控制图监控关键工艺参数的走势。当参数接近窗口边界时控制图会产生超出控制限的信号触发工程师进行主动干预。这种基于数据的监控可以比其他被动等待良率损失再行动的传统方法更早发现问题。

工艺窗口数据的使用不仅限于单项工艺的优化。不同工序间被积累下来和持续维护的工艺窗口数据也是fab在开发新工艺时的重要参照系。如果一个fab已经有丰富的工艺窗口数据积累，团队在为新器件设定初始工艺条件时可以快速参考文献和已有数据跳过大量的前序实验阶段。

行业间共享工艺窗口数据是一个值得期待的发展方向。设备厂商材料厂商和fab之间共享脱敏后的工艺窗口数据可以加速整个行业的进步。比如某设备厂商可以整理其设备在多种工艺条件下的窗口数据帮助fab用户更快地调试和优化工艺。这种生态级别的数据共享一旦建立将极大推进行业整体效率的提升。

六、工艺窗口优化的未来方向

AI在工艺窗口优化中的应用是当前最热闹的方向。fab积累的历史工艺数据集非常丰富而且包含了大量的工艺参数和对应的良率数据。用机器学习模型在历史数据上训练出一个可以预测最优工艺窗口的模型并不是天方夜谭。AI模型还能在工艺参数出现异常时自动给出调整建议帮助工程师快速响应。

数字孪生是工艺窗口优化的另一个前沿技术方向。把fab的工艺设备和工艺过程的物理模型用数字方式在计算机中完整地重建出来。在数字孪生系统中工程师可以安全地尝试各种极端的工艺条件而不用担心真实晶圆的报废。数字孪生系统可以大幅加速DOE实验的进度。

实时自适应工艺控制是工艺窗口优化从理论到实践的重要跨越。把在线检测设备和工艺设备连接起来形成一个闭环反馈控制系统。当在线检测发现工艺参数偏离了窗口中心时闭环系统自动调整工艺参数把它拉回来。实时自适应控制对控制算法和硬件的可靠性有极高的要求但一旦成功部署其效果显著。

给工程团队的总结。工艺窗口是fab的核心技术能力决定了良率和成本。从DOE实验确定窗口到CPK评估良率到优化策略实践到日常监控再到持续改善每个环节都需要工程师投入专业能力。工艺窗口优化不是一蹴而就的事而是需要工程师长期坚持持续投入的日常管理工作。

工程实战与踩坑经验

工艺窗口实战第一课：窗口是设计出来的，不是测出来的。很多团队做DOE只是为了找到一组能跑的参数，找到就收工，这是对DOE最大的浪费。正确的姿势是把响应面完整刻画出来，明确知道窗口的边界在哪里、中心点离边界有多远、哪个方向的裕度最小。裕度最小的方向就是日常管控的重点方向。我们有个工序当年只验证了中心点可用，量产后设备正常老化把参数推向了没验证过的区域，良率悄悄滑坡两个月才找到原因。窗口边界没摸清就敢量产，等于开车不知道悬崖在哪边。

第二个坑是DOE实验的执行质量。设计再漂亮的实验，执行环节掺了水，结论就是垃圾。常见的执行陷阱：实验片和产品片的前层状态不一致，测出来的窗口不能代表产品；实验没有随机化排序，设备漂移和实验因子混淆；中心点重复次数不够，估不出实验误差就没法判断因子显著性。铁律是实验开始前写清楚实验计划书：目的、因子、水平、排序、样本量、量测方案，执行中任何偏离都要记录。实验数据的可信度是分析的前提，这个环节偷懒，后面全是自欺欺人。

第三个讲CPK的使用误区。CPK是工艺能力的通用语言，但误用极其普遍。第一个误区是数据不服从正态分布就硬算CPK，偏态分布算出来的数字没有意义，要先做正态性检验或者数据变换。第二个误区是把短期能力和长期能力混为一谈，短期数据算出的CPK天然偏乐观，长期性能要看包含批间波动的PPK。第三个误区是只看CPK数字不看分布形态，均值偏移和方差过大都会拉低CPK，但两者的改善路径完全不同：均值偏移调靶心就行，方差大要去找波动源，开错药方白忙活。

第四个是多工序窗口的耦合问题。单工序窗口都合格，串起来产品照样可能翻车，因为工序间存在耦合：光刻的关键尺寸偏上限，刻蚀再偏一点，叠加起来就出了规格。处理耦合的思路是建立跨工序的公差分配模型，把最终器件规格逐级分解到各工序，明确每个工序允许吃掉多少公差预算。窗口相互挤压时，谁该收紧谁可放松，用数据和模型说话而不是部门博弈。整合工程师的核心价值就在这里，单点最优不等于全局最优，这是工艺整合的第一性原理。

最后说窗口的生命周期管理。窗口不是一劳永逸的：设备老化、材料变更、产品迭代都在持续侵蚀当年验证过的窗口。管理机制上要建立窗口健康度的定期复审：SPC长期数据回顾、CPK趋势跟踪、边缘批次的深度分析。任何配方变更、材料变更、设备大修之后，窗口的有效性都要重新确认。我们把每个关键工序的窗口档案做成活文档，记录历次验证数据和变更历史，新工程师接手时看档案就能掌握窗口的前世今生，组织知识不随人员流动而流失。

给新人的学习建议与职业展望

学工艺窗口优化，统计学是第一块敲门砖。假设检验、方差分析、回归建模、实验设计，这四样是日常工作直接要用的。不建议啃纯数学教材，找一本面向工程师的应用统计书，配合统计软件边学边练，用产线的真实数据做练习题。重点练判断力：什么时候数据量足够下结论、什么时候差异只是噪声、什么时候相关性背后没有因果。统计思维的本质是在不确定性中做严谨决策，这恰恰是工艺工程师每天在做的事。

第二步是把DOE方法论学到能独立操盘。从筛选设计到响应面法的完整流程要走通：因子怎么选、水平怎么定、样本量怎么算、结果怎么解读、模型怎么验证。最好的学习方式是完整跟一个真实项目，从立项跟到结案，把每个决策点的考量都搞明白。然后自己主导一个小项目练手，犯几次错，印象比看十本书深刻。DOE是工艺工程师最锋利的武器，能独立设计并操盘实验的人，在团队里的技术地位会迅速建立起来。

第三步是学会用良率数据反推窗口问题。良率是窗口健康度的终极指标：电性参数的分布形态、失效芯片的晶圆图位置、批间良率的波动模式，都在讲述窗口的故事。学会做电性参数和工艺参数的相关性分析，从几百个参数里找出影响良率的关键少数。这项技能需要跨工艺、器件、统计三个领域的知识，门槛高但回报也高，良率分析做得好的工程师是fab里最接近全局视角的人，晋升通道天然宽阔。

第四步是跟上智能化工具的演进。窗口优化的工具链在快速升级：机器学习做虚拟量测，贝叶斯优化替代部分传统DOE降低实验成本，数字孪生做工艺仿真预筛选。这些新工具不会取代工程判断，但会放大会用它们的人的产出。建议新人保持开放心态，公司里有相关试点项目就积极参与，理解工具的能力边界和数据要求。未来的工艺整合工程师一定是领域知识加数据方法的复合型人才，早一步布局早一步受益。

职业展望：工艺窗口优化能力对应的岗位是工艺整合工程师，这是fab技术序列里最核心的岗位之一，新产品导入、良率爬坡、成本优化都离不开。整合工程师的成长天花板高：向上是技术总监路线，横向可以转产品工程、良率管理，跳槽去设计公司做工艺协同也很常见。给新人的总结：这个方向拼的是体系化思维和数据功底，前期成长慢一点很正常，但复利效应显著，五年后你会感谢现在打基础的自己。评论区聊聊你们良率爬坡最难的一段经历？
