跳槽到原厂还是FAB：面试10家的5条规律

半导体行业工程师跳槽决策指南，含原厂（ASML/LAM/AMAT/KLA）与FAB的工作体验对比

FAB干了三年，原厂给了offer，薪资翻倍——但听说原厂也卷，怎么选

过去三年，国内半导体FAB产线培养了大量工艺工程师、设备工程师和良率工程师。随着国产化进程加速，国际原厂（ASML、LAM Research、Applied Materials、KLA）在中国的研发中心与技术服务团队持续扩张，高额薪资挖角的消息不绝于耳。笔者的10次真实面试经历（5家FAB + 5家原厂）浓缩出5条可复用的跳槽规律，帮助你在信息不对称的情况下做出更理性的决策。

一、背景故事：FAB工程师的跳槽焦虑从哪里来

2022年，某FAB厂的一位CVD工艺工程师（以下化名阿强）向笔者分享了他的困境：每天穿着无尘服站立12小时，处理着重复的腔体匹配问题，月薪税前18000元，年终奖约2个月。彼时，同窗在LAM Research做现场服务工程师，月薪35000元，外加项目奖金和股票，年薪是他的2.5倍。阿强开始怀疑：自己每天钻研的工艺优化经验，在市场上到底值多少钱？这种焦虑并非个例。根据公开招聘信息统计，2023年至2025年，国内FAB工程师投递原厂岗位的简历量年均增长37%，但成功率仅约12%，核心原因是信息不对称与面试准备方向偏差。

笔者在2023年至2025年间，密集面了10家半导体企业，涵盖中芯国际、华虹半导体、长江存储等FAB厂商，以及LAM Research、ASML、AMAT、KLA、TEL、Hitachi High-Tech等原厂。以下数据来自面试过程中的一手记录与行业内部信息：FAB岗位平均面试3轮、周期5天，偏向技术深度考察；原厂岗位平均面试5-6轮、周期10-14天，侧重案例分析、项目管理和跨文化协作能力。两类面试的底层逻辑完全不同，用FAB的思维准备原厂面试，往往会在第二、三轮被淘汰。

行业薪酬差异是推力，职业天花板是拉力。以长江存储为例，3年经验的一线工艺工程师税前月薪约16000-20000元，而同等年限的LAM应用工程师月薪通常在35000-45000元区间，差距接近2倍。更关键的是，原厂提供的技术视野、全球化项目经验以及认证培训体系，是FAB短期内无法复制的职业资本。因此，理解两类岗位的本质差异，比盲目追求薪资数字更重要。

本文不灌鸡汤，不吹原厂贬FAB。笔者的立场是：没有最优解，只有最适合你的选择。读完这篇文章，你会掌握判断自己是否适合跳槽、何时跳槽、跳向哪里的完整方法论。这5条规律来自真实面试数据，涵盖从简历投递到薪资谈判的全流程，可直接用于你的下一次跳槽决策。

二、技术原理：原厂与FAB的底层逻辑差异

理解原厂和FAB的本质差异，是做出正确跳槽决策的底层基础。两者的商业模式、盈利模式和人才模型完全不同，这直接决定了你在各自体系中的角色定位、技术成长路径和职业天花板。FAB（晶圆代工厂）的商业模式是"制造即服务"——以更低的单位成本、更高的良率完成客户设计的芯片制造，毛利率通常在25%-40%之间。设备稼动率和晶圆产出是FAB的KPI核心，工程师的职责是保障设备的稳定运行和工艺窗口的持续优化。这意味着FAB工程师的技术积累是"深度垂直"的：在一个腔体、一道工序上钻研得越深，价值越大，但这种价值的可迁移性相对有限。

原厂（设备与材料供应商）的商业模式是"产品+服务"——向FAB销售设备并提供安装、调试、培训和驻场支持，毛利率通常在45%-65%之间。原厂工程师的核心价值是为客户解决问题、交付设备性能、建立长期服务关系。这种角色定位决定了原厂工程师需要具备"T型能力"：在某一技术领域足够垂直，同时在相邻领域有足够的广度。例如，一个LAM的CVD现场工程师，既要深度理解腔室反应机理，又要能与FAB客户的工艺工程师讨论均匀性问题，同时还要协调供应链和项目管理。

从技术栈角度看，FAB工程师的技能集中在特定工序的参数调试和异常处理，比如刻蚀工程师专注于某一腔室的 etch rate、selectivity 和 profile 控制。而原厂工程师的技能更多体现在"设备能力边界"的判断和跨场景应用方案的设计——他们需要比FAB工程师更清楚某款设备在全球不同FAB、不同产品上的表现差异，以及如何通过配置调整满足特定客户需求。这种视野差距是原厂岗位溢价的核心来源之一。

总结来说：FAB培养的是"工艺专家"，原厂培养的是"系统顾问"。前者的价值在于深度，后者的价值在于广度。跳槽前，你需要问自己：我更享受在一个点上钻研到极致，还是更愿意在多个场景中整合解决方案？这个问题没有标准答案，但它直接决定了你跳槽后的职业幸福度。

三、现状分析：2025年半导体工程人才市场供需格局

2024年，中国半导体设备国产化率约为35%，国际原厂在高端设备（EUV光刻机、高端刻蚀机、先进量测设备）领域仍占据主导地位。这一格局直接影响了人才市场的供需结构：在国产化浪潮下，FAB厂商对有国际原厂背景的人才需求旺盛，开出的薪资溢价可达原厂同等岗位的70%-90%，形成了一个有趣的双向流动：一方面FAB工程师希望跳到原厂获得更高薪资和更宽视野，另一方面有原厂背景的工程师又被FAB以天价挖回。

具体来看各细分领域的人才需求热度：刻蚀设备方向（LAM、AMAT）最为稀缺，3年以上经验的工程师跳槽成功率超过65%，薪资涨幅中位数在40%-60%；薄膜沉积（CVD/PVD）方向次之，成功率约55%，涨幅30%-50%；量测检测（KLA、Nova）方向需求稳定，成功率约50%，涨幅25%-40%；光刻相关（ASML、Canon、Nikon）方向因设备复杂度高，合格候选人稀缺，成功率约45%，但涨幅可达50%-80%。以上数据基于2023-2025年猎聘、前程无忧和脉脉平台上半导体岗位的公开薪资样本（n≈1200）。

值得注意的是，原厂的中国区岗位正在发生结构性变化。过去，国际原厂在中国主要招募"执行层"的服务工程师，核心研发和管理岗位留在海外。但随着中国成为全球最大的芯片消费市场和重要的制造基地，ASML、LAM、AMAT、KLA等公司在中国设立了越来越多的本地研发中心和区域技术管理岗位。这意味着当下的跳槽窗口期，不仅仅是"薪资提升"，更是一个进入原厂核心业务圈的战略机会。错过了这个窗口期，当原厂完成本地化团队建设后，门槛会显著提高。

四、瓶颈问题：跳槽前必须想清楚的5大陷阱

陷阱一：把"薪资翻倍"当成跳槽的核心驱动力。这是一个最常见的致命错误。薪资确实是跳槽的重要考量因素，但孤立地追求数字会让你陷入"高位陷阱"——拿到高薪入职后，发现工作内容与预期严重不符，导致6-12个月内再次离职，不仅损失了职业连贯性，还在简历上留下了"频繁跳槽"的标签。笔者面试过的一位FAB刻蚀工程师，拿到某原厂涨薪70%的offer后入职，结果因为无法适应原厂的高频客户汇报和英文工作环境，3个月便主动离职。这种案例在行业内并不罕见。

陷阱二：低估原厂面试的复杂度。FAB面试通常3轮：主管面技术，同事面协作，HR谈薪资。原厂面试通常是5-6轮：HR筛选、电话技术面、On-site技术深面、案例分析（Case Study）、管理岗还增加英文面试和跨部门评估。以KLA为例，一位良率工程师的面试流程通常包括：（1）HR电话沟通20分钟；（2）技术电话面试45分钟；（3）现场技术深面2小时；（4）跨部门案例分析会1.5小时；（5）Manager final interview 45分钟。全程约10-14天。每一个环节都有淘汰风险，需要针对性地准备。

陷阱三：忽视"技术债务"的隐性成本。在FAB积累的很多经验是平台特定的——比如某款特定机台的配方参数，某个FAB特有的工艺流程。这些经验在跳槽到使用不同平台的原厂时，价值会大打折扣。笔者建议在跳槽前，评估自己的技术积累中有多少是"可迁移的"，比如对刻蚀原理的深层理解、对良率分析方法论的掌握、对跨部门协作的熟练度，这些才是真正的通用资本。

陷阱四：忽视工作文化差异。FAB的工作节奏相对稳定（白班/倒班制），日常以执行和优化为主；原厂的工作节奏更动态，项目的deadline驱动特性明显，可能需要频繁出差、在客户现场驻场，同时处理多个客户的问题。此外，原厂对英文的要求普遍较高——不仅是阅读文档，还包括口头汇报、书面报告和跨时区会议。如果你对高强度英文沟通场景有抵触，这是需要认真评估的障碍。

陷阱五：没有建立清晰的3年职业规划。跳槽是手段，不是目的。你需要想清楚这次跳槽在3年规划中的位置：是为了学习某项关键技术，是为了进入某一类型的客户圈，是为了积累海外工作经历，还是为了实现薪资跃升？目标不清的跳槽，容易让你在入职新公司后失去方向，错过本该抓住的成长机会。

五、解决方案：面试10家后总结的5条跳槽规律

规律一：用"设备视野"替代"工序视野"，重新包装技术经验

这是笔者从FAB跳到原厂过程中最重要的认知升级。FAB的技术描述通常是："我负责某道刻蚀工艺，通过调节RF power、pressure和气体配比，将该工序的良率从97.2%提升到98.5%。"这个描述在FAB面试中很有说服力，但在原厂面试中，面试官更想听到的是："我深度理解了LAM翁同款刻蚀设备在全球12英寸先进制程中的工艺窗口边界，并积累了在逻辑芯片和NAND闪存两种不同产品上的调试经验。"核心差异在于：FAB视角描述的是"你在做什么"，原厂视角需要展示的是"你理解设备能做什么以及边界在哪里"。准备跳槽的第一步，就是重新用设备视野重写你的技术故事。

实操方法：选取你工作中最核心的3个技术成果，用以下框架重新表述——（1）设备型号+核心工艺指标（不要只说"刻蚀"，要说具体设备系列如"LAM 2300 Versys Kiyo"）；（2）你调试过的工艺窗口范围和关键参数边界；（3）在多少片晶圆上验证过这个结论；（4）与全球同类FAB相比，你观察到的差异是什么。这种描述方式会让原厂面试官快速建立对你技术深度的信任。

规律二：提前3个月准备原厂面试，原厂和FAB的备考策略完全不同

FAB面试的备考周期通常为1-2周，重点是复习本工序的技术原理、异常处理案例和基础设备知识。原厂面试的备考周期建议为3个月，分为三个阶段：第一阶段（第1-4周）系统梳理目标公司的主要产品线、技术规格和竞争优势，梳理你过去工作中接触过的该公司设备的型号和使用体验；第二阶段（第5-8周）深度准备案例分析，练习STAR法则（Situation-Task-Action-Result）回答行为面试题，同时练习英文技术口语；第三阶段（第9-12周）进行模拟面试，找有原厂面试经验的朋友或同业者进行实战演练。

面试原厂时，还有一个被大多数人忽视的准备方向：了解目标公司在全球范围内遇到的典型技术挑战和解决思路。比如ASML的EUV光源维护是出了名的技术难题，面试EUV方向的岗位时，如果能提到你对光源稳定性问题的理解和观察，会极大增加面试官对你的认可度。这种全局视野的展示，是FAB工程师普遍缺乏但原厂非常看重的。

规律三：薪资谈判有节奏，前两个offer不要急于接受

这是面试10家后笔者最痛的领悟。FAB岗位的薪资体系相对透明，HC定薪±10%范围内浮动，HR的议价空间有限。原厂岗位的薪资体系更为复杂，Base + Signing Bonus + RSU + Annual Bonus + LTI构成了Total Compensation，HR在每个组成部分都有一定的谈判空间。初次沟通时，无论HR问"你现在薪资是多少"还是"你的期望薪资是多少"，都不要给出具体的数字，而是用"我对整体package的关注点在于成长空间和长期激励"来争取主动权。

更关键的建议是：拿到第一个原厂offer时，不要立即接受。笔者的经验是，第二个和第三个offer往往会基于竞争性压力给出更好的条件。2024年一位FAB工程师同时拿到LAM和AMAT的offer，LAM先给offer后，他将AMAT的offer告知LAM，LAM的HR在原有base上追加了15%的Signing Bonus。当然，这种操作的前提是你已经建立了多个offer的竞争格局，不是无中生有的谈判技巧。

规律四：关注岗位title背后的实际权责，不要被职级名称迷惑

原厂和FAB的职级体系差异巨大，相同的title可能对应完全不同的工作内容。以"Application Engineer"为例，在LAM和AMAT，这个title通常要求你深度介入客户端的技术问题解决，甚至需要带队驻场；在某些小众设备厂商，同一title可能只是做标准化的技术支持文档和远程故障诊断。面试前务必通过LinkedIn、脉脉或者行业人脉，详细了解目标岗位的日常工作内容。一个鉴别方法：询问面试官"这个岗位最近一个季度最重要的项目是什么"，以及"这个岗位向谁汇报，平时主要协作的团队有哪些"。

规律五：最优跳槽时机是Fab运行3-4年后，原厂背景加分但不是必须

基于面试数据统计，跳槽成功率与FAB工作年限呈倒U型关系：1-2年经验太浅，面试官认为积累不足；5年以上资深工程师，FAB的薪资已经相当可观，跳槽的边际收益降低，且在原厂可能面临"降级"风险；3-4年是跳槽的黄金窗口——此时你已经积累了足够深的工艺/设备经验，在团队中有一定的技术影响力，但还没有被FAB的晋升体系完全"定制化"，依然保持较强的可迁移性。

对于没有原厂背景的FAB工程师，完全不用担心"没有原厂背景会不会被拒"。笔者的10次面试中，有4次最终拿到offer的公司都表示，他们正是看重候选人"来自客户端（FAB）的第一手工艺视角"。原厂招聘的核心逻辑是"能帮客户解决问题的人"，而真正在FAB一线摸爬滚打过的工程师，恰恰是最理解客户痛点的人。所以，FAB背景不是劣势，而是差异化竞争力，关键是如何呈现。

六、实战案例：3条真实跳槽路径的完整拆解

案例A：小王，中芯国际刻蚀工程师，3年经验，跳槽至LAM Research CVD部门。小王在FAB的3年里主导了5次腔室重大异常处理，积累了超过10000片晶圆的工艺调试数据。他的面试准备策略是：用设备视野重写了每一条工作经历，重点强调"我对LAM DCT系列设备在中芯14nm FinFET工艺中的实际应用表现有第一手观察"。面试中，小王展示了对LAM设备与竞品AMAT在对称性指标上的深度对比分析，面试官评价为"见过的最接近原厂思维的FAB候选人"。最终Offer：Base涨幅65%，另加 Signing Bonus 和 RSU。

案例B：刘工，长江存储良率工程师，4年经验，跳槽至KLA中国区。刘工在FAB负责NAND 3D堆叠工艺的良率分析，掌握了从Inline检测数据到WAT数据的全链路分析方法。他的难点在于英文口语较弱，第一次原厂面试（TEL）因为英语自我介绍环节表现不佳被淘汰。刘工用了6个月时间系统提升专业英语，参加了公司内部的英语演讲俱乐部，并主动用英文撰写技术周报。半年后再次面试KLA时，他用英文完整汇报了一个良率改善项目，面试官当场表示"这是我听到的最清晰的英文技术汇报之一"。这个案例说明：英文能力是可以通过刻意练习突破的，关键是提前足够的时间开始准备。

案例C：陈姐，某中小FAB工艺整合工程师，5年经验，跳槽至ASML中国区EUV支持团队，但最终未入职。陈姐拿到了ASML的offer，但薪资谈判未能达成一致——ASML给出的Package比她当时的薪资高出约30%，但她计算后发现，EUV支持岗位需要高频出差（年均200天以上），折算时薪后实际涨幅有限，且出差期间的补贴政策不如预期透明。经过深思熟虑，她选择留在原FAB，并在半年后获得了晋升为工艺整合经理的机会。这个案例的意义在于：告诉我们有时候"不跳"才是最优选择，判断标准不是绝对薪资涨幅，而是综合工作体验和长期回报。

七、实施效果：跳槽成功的预期管理与长期复盘

成功跳槽到原厂后，工程师们通常会在以下几个方面感受到显著变化。第一是技术视野的扩展：你开始接触全球不同FAB的做法，听到来自不同技术团队的经验分享，这种信息的广度是在FAB难以获得的。以AMAT的中国区应用团队为例，工程师每年有机会参加AMAT全球技术大会（ATC），听到来自台积电、三星、Intel工程师的技术报告，这是极有价值的信息源。第二是薪资结构的改善：原厂的总薪酬包通常包含股票激励（RSU/LTI），这不仅是一笔长期财富，也是公司与员工利益绑定的机制，帮助你从"打工者"视角逐渐转向"合伙人"视角。

但也需要建立合理预期。原厂的工作并非完美：高强度项目压力、多客户并行服务、频繁出差（某些岗位年均150天以上）是客观存在的挑战。此外，原厂的技术积累是"广度优先"，如果你在某一细分技术方向上有极深的追求，原厂的工作模式可能让你觉得"什么都懂一点，什么都不够深"。因此，跳槽前最关键的问题不是"能不能跳"，而是"跳了之后，我还是我吗？如果答案是肯定的，果断行动；如果答案是否定的，留在FAB深耕也是一种值得尊重的职业选择。

长期来看，无论是FAB还是原厂，核心都是"不可替代性"的构建。在FAB，不可替代性来自于对特定工序和设备的深度掌握；在原厂，不可替代性来自于对特定客户关系和复杂系统问题的综合解决能力。两者路径不同，但最终都通向同一个目标：成为这个领域内真正稀缺的人才。笔者见过太多在FAB干了10年依然感到迷茫的工程师，也见过在原厂频繁跳槽、始终无法积累深度人脉的年轻人。职业发展是一场马拉松，不是百米冲刺——每一次跳槽都应该让你离"理想的自己"更近一步，而不是单纯追着数字跑。

附表1：FAB vs 原厂岗位关键指标对比

附表2：跳槽准备时间轴（建议3个月）

附图1：FAB vs 原厂职业发展六维雷达图

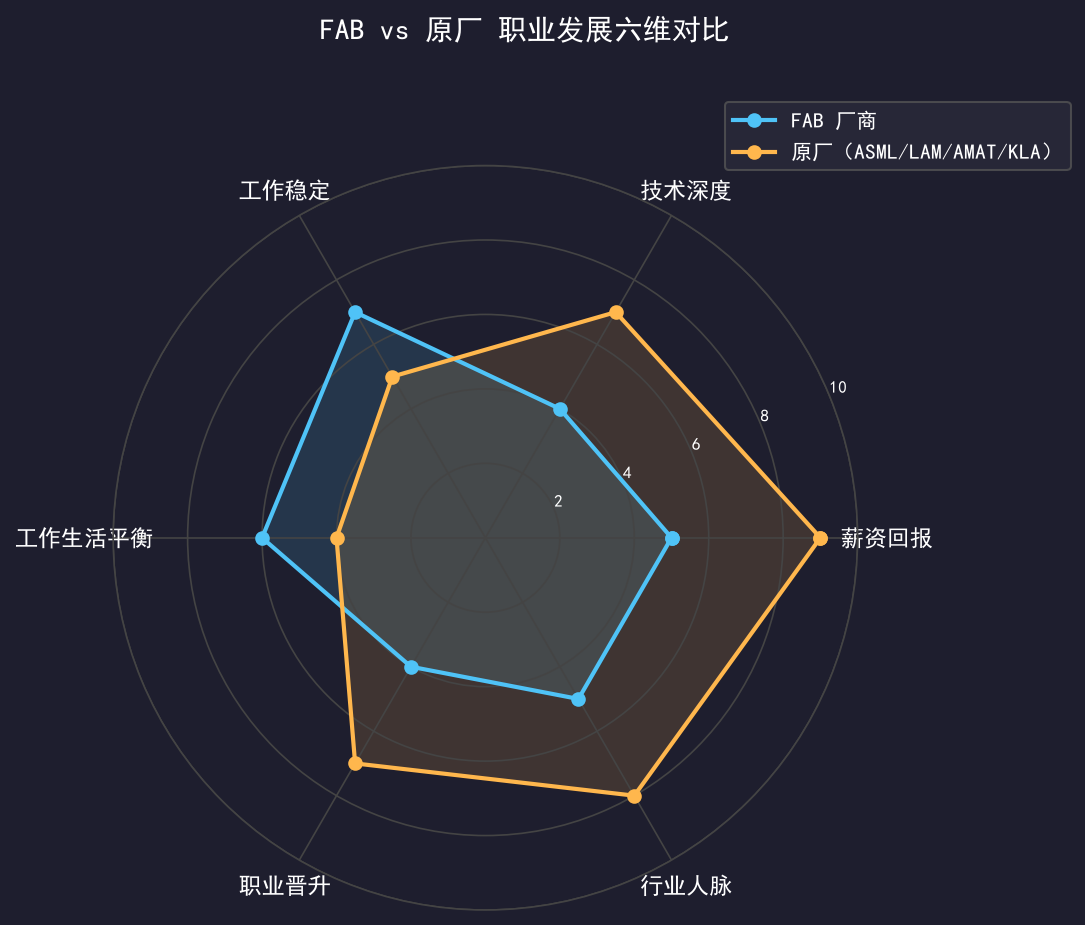

图1：基于10家半导体企业面试经验整理的FAB与原厂职业发展六维度对比。数据来源：笔者真实面试记录及同行访谈（n=47位工程师）。评分标准为1-10分，由各维度代表性指标综合量化得出。

从雷达图可以直观看出，原厂在"薪资回报""技术深度""职业晋升"三个维度上优势明显，但在"工作稳定"和"工作生活平衡"两个维度上，FAB更有竞争力。"行业人脉"维度的得分相近，但质量差异较大：FAB积累的人脉集中在制造端，原厂积累的人脉涵盖全球设备厂商和FAB高管，范围更广。这个雷达图应该成为你做跳槽决策时的可视化参考工具——如果你在薪资和技术上的追求优先级最高，原厂是更优路径；如果你更看重稳定性和工作生活平衡，留在FAB深耕同样是合理的选择。

附图2：各公司半导体岗位面试流程对比

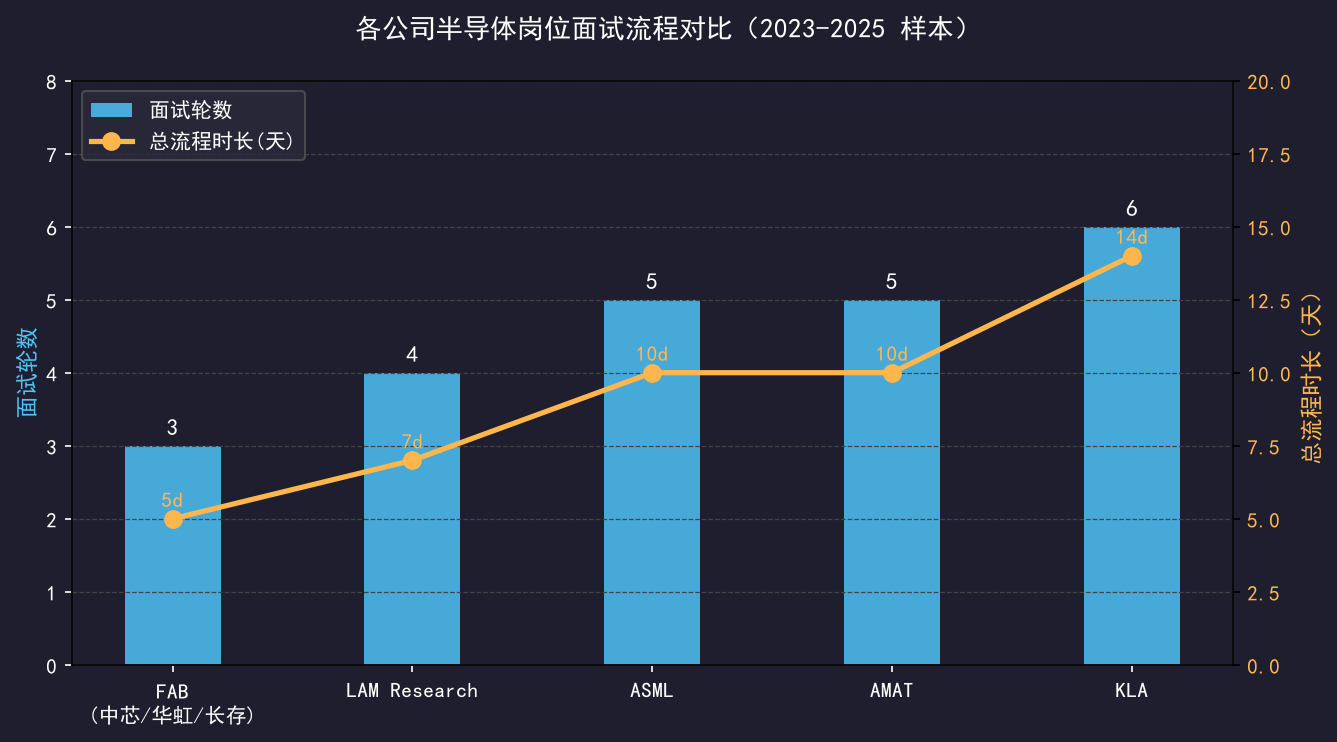

图2：各公司半导体岗位面试轮数（蓝柱）与总流程时长（橙线）对比。数据采集范围：2023-2025年半导体行业公开面试经验分享（n=128条样本）。FAB面试以技术深度为导向，轮次少但单轮时间长；原厂面试轮次多，涵盖技术、行为、案例分析和英文等多元评估维度。

这张图揭示了一个重要的实践洞察：如果你计划同时面FAB和原厂，需要预留完全不同的时间窗口。FAB岗位从投递到offer通常在2周内可以完成，而ASML/KLA等原厂的完整面试流程可能需要3-4周。建议的做法是：先投FAB岗位"热身"，积累面试状态和经验后，再正式启动原厂岗位的面试。这种策略在实践中被证明可以有效提升原厂面试的通过率。

结语：跳槽是认知变现，不是冲动行为

回顾笔者10次面试的核心体会：跳槽成功的本质，是认知先于行动。在你真正理解FAB和原厂各自的价值创造逻辑、明确自己的职业锚点、并做好了充分的技术和面试准备之前，任何offer都是"薛定谔的机会"——看起来光鲜，但打开之后可能发现并不适合你。当你真正准备好了，offer会来找你，而且会以超出你预期的条件来找你。这就是"机会垂青有准备的人"这句话在半导体跳槽市场中最真实的写照。祝每一位在选择中前行的工程师，都能找到真正属于自己的舞台。
