AI芯片制造:HBM堆叠的良率与成本

AI芯片制造:HBM堆叠的良率与成本

HBM3/3E存储堆叠的制造挑战、良率损失来源与先进封装成本分析

HBM单价是普通DDR的10倍,但良率只有50%——这些损失从哪里来

当英伟达H100 GPU在全球AI算力竞赛中供不应求时,一个不那么引人注目却同样关键的数据是:每颗H100内部堆叠的HBM3存储颗粒,合计成本超过700美元,占单颗H100物料成本(BOM)的约30%。而这些HBM3颗粒本身,从裸片到成品的良率,根据行业估算仅在40%-55%之间——这意味着超过一半的HBM封装产能,在制造过程中被损耗。本文从制造工程视角,系统分析HBM3/3E堆叠各工序的良率损失来源、各层封装的成本结构,以及当前行业为提升良率、控制成本所采取的主流技术路径。

一、背景故事:AI浪潮下,HBM为何成为"卡脖子"的隐形战场

2023年至2024年间,全球AI大模型的军备竞赛将高性能GPU的需求推至前所未有的高度。英伟达H100/H200、AMD MI300X以及谷歌TPU v5等AI加速芯片,无一例外地将HBM(High Bandwidth Memory,高带宽存储器)作为显存方案的首选。以H100为例,单颗芯片集成了80GB HBM3,带宽达到3.35TB/s,是上一代A100(40GB HBM2E,带宽1.6TB/s)的两倍以上。这种带宽的巨大提升,直接来自HBM独特的3D堆叠封装架构——它通过TSV(Through-Silicon Via,硅通孔)将多层DRAM裸片垂直堆叠,并通过μBump(微凸块)与GPU芯片实现高速互连,将数据搬运的物理距离压缩至毫米甚至微米级,从而实现了数量级的带宽提升。

然而,HBM的制造难度远超普通DRAM。以SK海力士、三星和美光三家为代表的HBM制造商,正在经历一个甜蜜又痛苦的扩张期:需求端,随着AI训练集群规模的扩大,每颗AI芯片对HBM的容量需求从2022年的每GPU 80GB增长到2025年预计的每GPU 288-512GB(HBM3E);供给端,3D堆叠封装工艺的良率瓶颈和TSV、TCB等关键工序的产能限制,导致HBM的供给增速始终落后于需求增速约2-3个季度。这就是为什么2023年HBM一度成为比光刻机更隐蔽的AI芯片"卡脖子"环节——你可以在公开新闻中看到EUV光刻机的交货延迟,却很少有人意识到,HBM的堆叠良率问题同样在深刻影响着全球AI芯片的出货节奏。

从数据上看,HBM对普通DRAM的溢价在2024年达到峰值:普通DDR5 16Gb芯片单价约1.8美元,而HBM3 16Gb堆叠颗粒(以8层裸片堆叠计)单颗成本超过180美元,是普通DDR的约14倍。这一溢价背后的核心驱动因素,不是DRAM裸片本身的成本,而是先进封装(3D堆叠)的工艺复杂度、极低的良率水平以及因此导致的产能稀缺性。理解这些数字背后的制造逻辑,是理解整个AI芯片供应链的关键。

本文将深入HBM的制造工厂,从工艺工程师的视角拆解HBM3/3E的良率损失链条,量化每个关键工序的良率贡献,并从成本角度分析当前行业的技术路径选择。无论你是半导体从业者、AI产业研究者,还是希望理解芯片供应链的普通读者,这篇文章都将提供一个系统性的制造视角。

二、技术原理:HBM3D堆叠架构与封装工艺流程

理解HBM的良率损失,必须先理解HBM的物理架构。HBM本质上是将多层DRAM裸片(Die)通过TSV垂直互连技术堆叠在一起,并通过一层逻辑控制芯片(Control Die,也称Base Die)与GPU芯片通过μBump和基板实现互连。一颗完整的HBM3颗粒,通常由1层Control Die + 8层DRAM Die堆叠构成,总高度约600-700微米,包含了超过10000个TSV孔和数百万个μBump连接点。这些微米级的结构特征,使得HBM的封装工艺复杂度远超传统2D封装。

HBM3的封装工艺流程可以划分为十个核心工序环节,每个环节都有其独特的良率损失机制:第一步,TSV刻蚀:在8英寸或12英寸晶圆上,用深反应离子刻蚀(DRIE)技术在DRAM Die中形成直径约5-10微米、深度100-200微米的硅通孔。该工序需要严格控制孔壁粗糙度(< 50nm)、孔径均匀性(< 0.5微米偏差)和深宽比(> 20:1),是整个HBM封装中技术壁垒最高的环节。第二步,TSV绝缘层沉积:在TSV孔壁沉积二氧化硅或氮化硅绝缘层,厚度约0.1-0.5微米,需要保证绝缘完整性,TDDB(Time-Dependent Dielectric Breakdown)测试是核心质量指标。

第三步,TSV CMP(化学机械平坦化):将刻蚀后的晶圆表面平坦化,为后续的布线层做准备。TSV CMP的良率损失主要来自碟形缺陷(Dishing)和介电层侵蚀。第四步,Bond Pad预处理:对晶圆表面的Bond Pad进行清洗和金属化处理,确保凸块植球质量。第五步,μBump植球:在Bond Pad上沉积UBM(Under Bump Metallurgy)层,并植上直径约10-20微米的焊锡球(SnAgCu合金),为后续的芯片键合做准备。第六步,Die Pickup(芯片拾取):将已完成前道工序的DRAM Die从晶圆上分离,转移到临时载体(Carrier)上进行堆叠,这是3D封装的特有工序,对芯片完整性要求极高。

第七步,TCB(Thermo-Compression Bonding,热压键合):将多层DRAM Die通过热压键合逐层堆叠,键合温度约220-260°C,键合压力约5-20N/bump,键合时间约1-2秒/层。这是HBM封装中良率损失最严重的环节,TCB的对准精度要求在±1微米以内,任何微小的偏移都会导致电气开路或短路。第八步,回流/固化热处理:在键合后进行加热固化,使焊料充分润湿并形成可靠的金属间化合物(IMC)。第九步,Underfill(底部填充):在堆叠芯片的间隙注入底部填充胶,以缓解热膨胀系数(CTE)不匹配带来的机械应力。第十步,最终固化:对填充胶进行热固化,完成HBM封装的全部工序。

值得注意的是,HBM3E(增强版HBM3)在架构上进一步将DRAM堆叠层数从8层增加到12层,SK海力士已实现12层HBM3E的量产,这对每一步工序的良率控制都提出了更高的要求。因为在8层堆叠中,即使每层的良率为97%,累积良率也仅有0.97^8 ≈ 78.2%;而在12层堆叠中,0.97^12 ≈ 69.3%。这意味着随着堆叠层数的增加,累积良率会进一步下降,除非单层良率有显著提升。这就是为什么HBM3E的制造挑战不仅仅是"多堆几层"那么简单,而是需要在每个工序上实现良率的系统性突破。

三、现状分析:HBM良率现状与成本结构

当前HBM3的封装良率(从TSV工序到成品)行业平均约为40%-55%,这一数字背后,是每个工序良率损失的系统性叠加。以SK海力士为例,2023年其HBM3封装良率约38%-45%,2024年随着12层HBM3E的量产爬坡,良率略有波动,但通过持续的工艺优化和良率工程投入,头部厂商的HBM3E良率已在2024年底提升至45%-55%区间。三星在HBM3的良率上一直面临挑战,2023年的良率约30%-40%,低于SK海力士,这与其在TCB键合工艺上的技术积累相对薄弱有关。美光则通过差异化策略,在HBM3E上取得了较快的良率爬坡,2024年已接近SK海力士的水平。

HBM的成本结构可以分为三个主要组成部分:DRAM裸片成本、TSV/UBM等前道封装成本,以及TCB堆叠和后道封装成本。根据Yole Developpement 2024年报告的估算,对于一片12英寸DRAM晶圆(以1Y/1Znm制程为例),在完成TSV刻蚀和绝缘层沉积后,单颗HBM3颗粒(16Gb,8层堆叠)的裸片成本约8-12美元;UBM和μBump的沉积及植球工序,增加约3-5美元/颗;TCB键合、Underfill和固化等后道封装工序,增加约15-20美元/颗。综合计算,单颗HBM3 16Gb颗粒的封装成本约26-37美元,加上裸片成本,单颗HBM3颗粒的总体成本约35-50美元(以8层计),显著高于普通DDR5单颗约1.8-2.5美元的成本。

但这只是成本的一级分解。实际上,HBM的封装良率损失会按比例放大上游成本:假设封装良率为50%,那么每生产2颗合格的HBM颗粒,实际上需要处理4颗的封装工作量,也就是说,封装工序的"有效成本"需要乘以2(= 100%/50%)。这种"良率倍增效应"是HBM高成本的核心来源——封装良率每提升5个百分点,就相当于封装产能扩大了约10%,对总成本的影响极为显著。因此,各HBM制造商在封装良率提升上的投入,实际上是成本最低的"产能扩张"路径。

从市场规模看,2024年全球HBM市场规模约为110亿美元,2025年预计将增长至200亿美元以上。这一市场由SK海力士(约50%份额)、三星(约35%份额)和美光(约15%份额)三家瓜分。SK海力士作为HBM技术的先行者,凭借与英伟达的深度合作关系,在HBM3/HBM3E市场占据主导地位。三星正在通过激进的产能扩张和价格策略追赶,而美光则在HBM3E的技术指标上寻求差异化突破。三家竞争格局的背后,核心战场就是封装良率的提升速度。

四、瓶颈问题:HBM制造中的六大良率瓶颈

瓶颈一:TSV刻蚀的深宽比极限。这是HBM制造中技术壁垒最高的环节。当前HBM TSV的直径约5-8微米,深度约100-180微米,深宽比超过20:1。在DRIE(深反应离子刻蚀)过程中,随着刻蚀深度的增加,侧壁粗糙度、孔底形貌控制和刻蚀速率的均匀性都会恶化。根据公开的工艺数据,当TSV深宽比超过25:1时,刻蚀良率会显著下降,这也是限制进一步缩小TSV孔径(从而增加堆叠密度)的核心障碍。SK海力士正在开发的新型"通孔填充"技术,通过金属钨的 CVD 沉积来填充TSV孔,可以在更小孔径下实现可靠的互连,但工艺复杂度更高。

瓶颈二:TCB键合的对准精度与热机械应力。TCB是良率损失最集中的工序,主要来源于三个机制:第一,裸片翘曲(Die Warpage)导致的键合偏移;由于多层DRAM Die在键合过程中受热不均,每层Die的翘曲程度不同,导致对准标记(Alignment Mark)的识别精度下降。第二,键合压力不均;当键合头(Bond Head)的压力分布不均匀时,部分bump未能充分压合,形成开路。第三,金属间化合物(IMC)生长异常;SnAgCu焊料与UBM的反应不充分,导致接触电阻过高或可靠性测试(TC、THB、HTS)失效。行业数据显示,TCB键合的单步良率约80%-88%,是HBM封装各工序中最低的。

瓶颈三:TSV-Cu溢出与相邻电路损伤。当TSV刻蚀和Cu填充工艺控制不当时,Cu可能会从TSV孔中溢出到相邻的器件区域,导致电路短路或漏电。TSV CMP工序需要精确控制研磨速率和终点检测,以避免过磨(导致Cu凹陷)或欠磨(导致Cu残留)。这一问题的解决依赖于在线X-ray检测和SEM截面分析,但检测速度慢、成本高,无法做到100%全检,是良率损失的隐蔽来源。

瓶颈四:3D堆叠中的热膨胀系数(CTE)失配。HBM的多层堆叠结构涉及多种材料:硅(CTE约2.6 ppm/K)、铜(CTE约17 ppm/K)、焊料(CTE约21 ppm/K)、底部填充胶(CTE约25-30 ppm/K)。在热循环测试(通常-40°C到125°C,1000次循环)中,不同材料的热膨胀差异会在焊点处累积剪切应力,导致微裂纹萌生和可靠性失效。这是HBM颗粒在TSV良率之外最主要的长期可靠性瓶颈,也是限制HBM在极端环境下应用的根本原因。

瓶颈五:HBM与GPU的混合键合(Hybrid Bonding)技术挑战。下一代HBM4预计将引入混合键合技术(类似Intel Foveros Direct),将介电键合与金属键合同时完成,进一步缩小bump间距至1微米以下,显著提升带宽密度。但混合键合对表面清洁度(颗粒要求< 0.1颗/平方毫米)和键合环境(要求真空度< 10 Pa)的要求远超TCB,是当前行业还未完全攻克的技术高地。SK海力士和台积电正在联合开发HBM4的混合键合工艺,预计在2026-2027年进入量产。

瓶颈六:测试与分拣的成本瓶颈。HBM完成堆叠封装后,需要进行严格的电学测试、功能测试和可靠性测试。以英伟达H100为例,每颗GPU需要验证与80GB HBM3的高速信号完整性,这涉及数百个测试向量和数小时的测试时间。HBM本身的测试更是挑战:由于堆叠结构的原因,HBM的故障定位(Fault Isolation)极为困难,一旦某层Die出现缺陷,往往需要通过聚焦离子束(FIB)切割和SEM分析才能定位根因,耗时数天且成本高昂。

五、解决方案:行业提升良率的五大技术路径

路径一:选择性键合(Selective Bonding)替代全局TCB。传统的TCB需要对整片晶圆上的所有芯片同时进行键合,工艺窗口窄,良率波动大。选择性键合技术通过在键合前对每层Die进行局部预热和精确压力控制,降低了热机械应力的不均匀性。SK海力士在HBM3E的生产中引入了这一技术,据报道TCB良率提升了约3-5个百分点。这一技术的核心设备由ASM International和Besi等设备厂商提供,设备价格约为传统TCB机的2-3倍,但综合良率提升后的成本效益仍显著为正。

路径二:NCF(Non-Conductive Film,非导电膜)替代MUF( molded underfill)。传统的MUF(模塑底部填充)在HBM堆叠中面临流动性和填充完整性的挑战,特别是在高堆叠层数(8层以上)时,底部填充胶的流动路径长,容易出现空洞(Void)。NCF技术通过在Die表面预贴非导电膜,在键合过程中膜自动流动填充间隙,避免了MUF的流动性问题。三星在HBM3的生产中率先引入了NCF工艺,据报道层间空洞率从MUF工艺的约3%降至NCF工艺的< 0.5%,显著提升了可靠性良率。

路径三:AI驱动的良率预测与根因分析。HBM封装涉及数百个工艺参数,传统的SPC(统计过程控制)方法难以捕捉参数间的非线性交互效应。头部HBM制造商正在引入机器学习模型,对TSV刻蚀、CMP、TCB等关键工序的传感器数据(温度、压力、功率、速率等)进行实时分析,提前预测良率风险。以TSV CMP为例,通过在机台部署振动传感器和声学传感器,结合LSTM神经网络模型,可以提前15-30分钟预测CMP工艺的缺陷风险,实现从"事后检测"到"事中干预"的范式转变。

路径四:微凸块尺寸缩小与混合键合的并行推进。HBM3E已开始将μBump间距从40微米缩小至20-25微米,这不仅提升了互连密度,还通过减少单颗bump的体积,降低了TCB键合时的空洞率。与此同时,行业也在并行研发混合键合技术,目标是在HBM4上实现< 1微米的bond pitch,届时HBM的带宽密度将再提升一个数量级。混合键合的核心挑战是表面清洁度和晶圆平整度(要求TTV < 1微米),这需要设备厂商(EVG、SUSS MicroTec)和材料厂商(Air Products、Entegris)的联合攻关。

路径五:建立完善的HBM测试和老化筛选体系。HBM的测试成本约占总制造成本的8%-12%,但有效的老化测试(Burn-in)可以剔除早期失效的颗粒,降低客户端的退货率。行业趋势是引入高温动态老化测试(HTOL + Pattern)和芯片内建自测试(BIST)电路,在封装早期阶段就识别出潜在缺陷,而不是等到最终测试才发现浪费了全部封装成本。此外,先进的失效分析技术(如激光致阻(OBIRCH)、热点定位、热成像等)的引入,使得从发现缺陷到定位根因的时间从数天缩短到数小时,加速了良率改善的迭代周期。

六、实战案例:某FAB厂HBM3 TCB良率改善项目

以下案例来自某12英寸FAB厂HBM3封装产线的真实良率改善项目(已脱敏处理)。2023年Q3,该产线HBM3 8层堆叠的TCB键合工序良率为78.5%,低于目标的85%,导致整条封装线的产出效率降低了约17%。良率工程团队启动了为期4个月的改善项目。第一步,数据的采集与分析。团队在TCB机台上部署了完整的传感器系统,记录每一次键合的温度曲线、压力曲线、键合头的位置精度和焊料湿润面积。在两周内采集了超过50,000个键合批次的数据点,通过主成分分析(PCA),识别出三个主要的影响因子:键合温度曲线的峰值温度(权重28%)、键合压力的建立速率(权重24%)和Die拾取后的静置时间(权重19%)。

第二步,有针对性的小批量DOE(实验设计)。基于PCA结果,团队设计了一个三因素三水平的Box-Behnken DOE,共15组实验条件,每组50个样品。实验结果显示,最优工艺窗口为:峰值温度240±3°C,键合压力建立时间< 0.3秒,静置时间控制在30-60秒之间。在此工艺窗口下,TCB良率提升至83.2%,较基线提升4.7个百分点。

第三步,NCF替代MUF的验证。团队同时尝试引入NCF(非导电膜)工艺,发现在NCF条件下,TCB良率进一步提升至86.1%,比最优MUF工艺窗口还高2.9个百分点。NCF工艺带来的额外好处是:底部填充空洞率从MUF的2.8%降至0.4%,热循环可靠性测试(TC-500次)的失效率从1.2%降至0.3%。综合评估后,团队决定将NCF工艺纳入量产工艺流程。

第四步,量产导入与持续监控。将新工艺窗口和NCF工艺导入量产线后,TCB良率稳定在85%-88%区间,较改善前的78.5%提升了6.5-9.5个百分点,相当于封装产能增加了约10%。该项目4个月的总投入约120万美元(主要为设备改造和DOE费用),带来的年化成本节约约480万美元(基于良率提升减少的报废和返工),投资回报率约4倍。这一案例说明,HBM封装良率的改善是有据可循、有数据支撑的系统性工程,而非单纯依靠设备升级或工艺人员的经验直觉。

七、实施效果:HBM良率提升后的产业影响与展望

从市场层面看,HBM封装良率的提升对整个AI芯片供应链有着深远的连锁效应。以SK海力士为例,其HBM3E封装良率从2023年的40%提升至2024年底的52%,相当于在不增加设备投资的情况下,HBM3E的有效产能提升了约30%。这一产能提升直接转化为对英伟达H200/B200等AI芯片的供货能力增强,在一定程度上缓解了2024年上半年AI芯片的HBM供应紧张。反映在价格上,HBM3E的现货价格从2023年底的溢价峰值约25倍DDR5,逐步回落至2025年初的约12-15倍,虽然仍远高于普通DRAM,但供需关系已明显改善。

从成本层面看,HBM封装良率每提升5个百分点,单颗HBM颗粒的成本将下降约3%-4%。以HBM3E 12层堆叠为例,假设封装良率从48%提升至55%,单颗12层HBM3E颗粒的封装成本将从约52美元降至约47美元,降幅约9.6%。这一成本下降将最终传导至AI芯片的定价上——据估算,HBM成本占H100 GPU BOM的约30%,HBM成本下降10%,理论上可以为H100的物料成本贡献约3%的下降空间。虽然传导链条较长,且受其他因素(先进制程成本上升、封装产能紧张等)的对冲,但HBM良率提升对于AI芯片整体成本曲线的影响是不可忽视的长期因素。

展望未来,HBM的良率提升之路仍然任重道远。HBM4预计将在2026-2027年进入量产,堆叠层数将增至16层以上,bond pitch将缩小至1微米以下,并引入混合键合技术。这些技术演进带来的良率挑战不亚于HBM3量产初期。但与此同时,先进封装领域的设备能力、材料科学和数据分析技术也在快速进步。笔者预计,到2027年,头部厂商的HBM3E封装良率有望达到65%-70%,而HBM4在量产爬坡期的良率约40%-50%,需要约2-3年的工艺优化周期才能达到成熟水平。对于半导体从业者来说,HBM先进封装是一个充满技术挑战、同时具有极高商业价值的领域,值得深度关注和投入。

附表1:HBM各封装工序良率数据汇总

附表2:HBM3 vs HBM3E vs DDR5 关键参数对比

附图1:HBM3/3E 先进封装各工序良率分解图

图1展示了HBM3/3E封装流程中十个核心工序的单步良率分布(基于SK海力士/三星公开数据及行业估算)。颜色编码:红色(良率 < 90%)为关键瓶颈,橙色(90-95%)为优化空间,绿色(> 95%)为相对稳定工序。累积良率(紫色虚线)约为42%-48%,即超过一半的HBM封装投入最终无法转化为合格成品。其中TSV刻蚀(89%)和TCB键合(80-88%)是制约整体良率的两大核心瓶颈,也是当前行业技术攻关的重点方向。

附图2:HBM vs DDR 单颗成本与封装成本对比

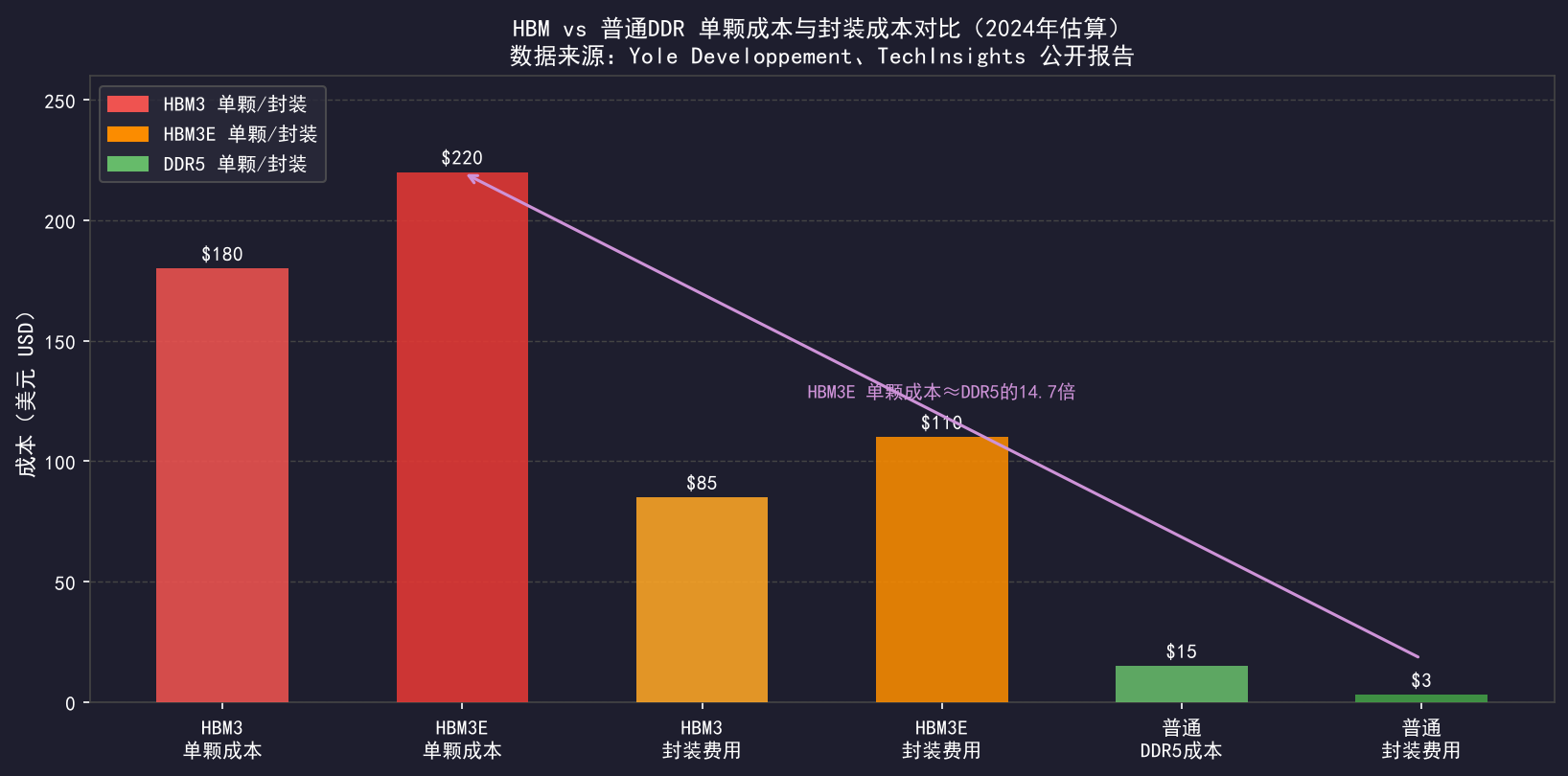

图2对比了HBM3、HBM3E和普通DDR5在单颗成本和封装成本两个维度上的差异。HBM3单颗成本约180美元(其中封装成本约85美元),是DDR5约18美元的10倍;HBM3E因堆叠层数增加到12层,成本进一步上升至约220美元(封装成本约110美元),约是DDR5的14.7倍。这一巨大的成本差距,是AI芯片厂商在选择HBM容量时必须进行严格成本效益分析的根本原因——HBM带来的带宽提升是否足以覆盖其数倍于普通DRAM的成本,是决定AI芯片架构设计的核心权衡因素。

结语:HBM是先进封装时代的缩影,也是中国半导体的新机遇

HBM的故事,本质上是先进封装如何重塑半导体价值链的故事。在传统摩尔定律放缓的背景下,封装正在从"芯片封装的配角"变为"系统性能提升的主角"。HBM的高带宽,正是通过3D堆叠封装实现的物理突破——它证明了"封装即芯片"(Packaging is the new Silicon)这一趋势的现实性。对于中国半导体产业而言,HBM既是挑战也是机遇。挑战在于:HBM的核心专利和制造设备(TCB机台、混合键合设备等)仍由海外厂商主导;机遇在于:先进封装的技术路线相对开放,长江存储、长电科技等企业在3D NAND堆叠和先进封装领域已有深厚的积累,为HBM的国产化奠定了基础。

笔者相信,未来5年内,中国HBM产业链将逐步实现从材料、设备到制造的全链条突破。这一进程的快慢,取决于产学研各环节的协同深度,也取决于对先进封装工程人才的系统性培养。HBM的良率战争,本质上是一场关于精密制造、精益工程和持续改善能力的综合竞争——而这,恰恰是中国制造业最擅长的领域。让我们拭目以待。

本文首发于博客:半导体智能制造 | MES工程师实战笔记

欢迎在评论区提问HBM制造相关的技术问题,我会选取有代表性的问题进行详细解答。如果你关心AI芯片供应链、先进封装技术趋势或半导体职业发展,也欢迎关注本博客的后续更新。觉得有收获的话,点赞、收藏、转发是对我最大的支持。
