先进制程良率爬坡：从10%到90%的关键动作

28nm量产后良率爬坡全流程，关键决策点与工程师角色

分类：良率工程

良率从10%爬到90%不是靠加班熬出来的，靠的是在正确的顺序上做正确的事。我见过太多团队在爬坡初期就扑在单颗芯片的失效分析上死磕，把宝贵的工程批产能烧在优先级错误的实验上，十八个月的爬坡窗口硬生生拖成三年，客户订单转单、成本线击穿。本文以一条28nm逻辑工艺产线的完整爬坡历程为主线，把从PDK释放到量产成熟的每个阶段该做什么、不该做什么、决策点在哪里，一次性讲清楚。

一、背景故事：一条28nm产线的十八个月

这条产线的故事要从PDK释放前一年讲起。当时公司决定切入28nm多晶硅/高介电金属栅工艺，技术来源是自主研发加部分授权，目标客户是国内的消费电子和物联网芯片设计公司。立项时管理层给出的爬坡目标是：风险量产启动后十八个月内综合良率达到90%，月产能爬到两万片。作为对照，业内头部代工厂同节点的爬坡周期普遍在十二到十五个月，我们作为后进入者，既没有成熟的缺陷数据库，也没有大客户产品回片数据反哺，十八个月其实是个相当激进的目标。

第一批工程批下线时的场景我至今记得。首片全流程晶圆的电测良率是8.7%，晶圆边缘几乎全灭，中心区域零星亮着一些好芯片。会议室里的气氛并不沮丧——对于全新产线的首批全流程片，这个数字在预期之内，真正让人紧张的是接下来的问题：这91%的损失里，哪些是系统性的、可以一次修正就消除一大片的问题，哪些是随机缺陷、需要长期磨的问题？如果分不清这两类损失就开始盲目做实验，产线的学习速率会远远落后于烧钱速率。一片28nm晶圆的全流程成本超过一万五千元，每个月几百片工程批的投片，试错的每一步都是真金白银。

管理层在这个阶段做了一个后来被证明极其关键的决策：成立独立的良率提升部门（Yield Enhancement Department），从工艺整合、缺陷工程、器件、设计服务四个部门抽调骨干共二十六人，直接向厂长汇报，拥有工程批投片的优先排产权和跨部门实验的调度权。这个组织设计解决了爬坡期最大的管理难题——良率问题天然是跨模块的，光刻的问题可能在刻蚀暴露，缺陷的来源可能在三个工序之前，如果没有一个横向拉通的团队和明确的授权，各模块只会各扫门前雪，把问题推给上下游。

十八个月后，这条产线的综合良率达到91.3%，比目标提前了一个月达成，缺陷密度D0从1.85降到0.21个每平方厘米。回头复盘，整个爬坡过程大致消耗了四千二百片工程晶圆、组织了两百多轮DOE实验、修订了三百一十七版工艺规范。但真正决定成败的不是这些数字，而是几个关键节点上的取舍：先修系统性问题还是先追随机缺陷、什么时候冻结工艺、风险量产的客户产品怎么选、SPC什么时候从宽限切到严控。这些决策点，就是本文要展开的主体内容。

二、技术原理：良率损失的分类学与爬坡的数学

做良率爬坡，首先要建立损失分类的框架，因为不同类型的损失对应完全不同的攻关方法。第一大类是系统性损失（Systematic Yield Loss），特征是空间上有规律（固定位置、固定图形、晶圆固定区域）、批次间可重复，根因通常是工艺窗口不足、设备参数错配、设计与工艺的交互问题（如光刻热点、天线效应）。这类损失的典型形态是首批工程片上良率地图呈现环状、扇形或者规则条纹。第二大类是随机性损失（Random Defect Loss），由颗粒、金属污染、微划伤等随机缺陷造成，空间分布服从泊松或负二项分布，只能通过持续压降缺陷密度来改善。第三大类是参数性损失（Parametric Yield Loss），芯片功能正常但速度、漏电、功耗不达标，根因是器件参数的波动和偏移。

这个分类之所以重要，是因为它直接决定攻关顺序。爬坡早期（良率10%到40%阶段），损失结构中系统性问题通常占六成以上，此时的正确策略是用良率地图叠加分析、Commonality分析（比对好坏批次的设备路径差异）快速定位系统性根因，一次修正往往能带来5到15个百分点的跳变式提升。如果这个阶段把资源投到随机缺陷的逐颗失效分析上，投入产出比会差一个数量级。而到了爬坡后期（良率70%以上），系统性问题基本收敛，随机缺陷成为主要矛盾，此时的主战场转向缺陷密度管理：在线量测的缺陷源解析、设备腔体的颗粒基线管控、湿法化学品与气体的纯度追溯。

爬坡的进度管理需要数学模型支撑。业内通用的良率模型是负二项模型：Y等于（1加D0乘A除以alpha）的负alpha次方，其中D0是缺陷密度，A是芯片面积，alpha是聚集系数。这个模型的价值在于把良率目标翻译成缺陷密度目标：假设芯片面积0.5平方厘米、alpha取2，要达到90%良率，D0必须压到0.21个每平方厘米以下。于是爬坡计划就可以分解为D0的逐季路线图，每个季度盯住D0降幅，而不是空喊良率数字。同时，系统性损失和参数性损失在模型之外单独列账，三本账加起来对照实际良率做月度勾稽，任何对不上的部分都意味着有未识别的损失机制，这本身就是重要的预警信号。

另一个核心概念是学习率（Learning Rate）。半导体行业的经验规律是：良率损失（1减Y）随累计投片量呈幂律下降，双对数坐标下是一条直线，斜率就是学习率。头部厂商28nm节点的学习率大约是每翻倍投片量损失下降30%到35%，这个数字背后是缺陷数据库积累、失效分析通量、DOE设计质量的综合能力。对管理层来说，学习率是比单月良率更真实的健康指标：某个月良率横盘不可怕，学习率斜率变平才可怕——它说明组织的学习机制卡住了，可能是失效分析产能不足成为瓶颈，可能是实验批排产被量产批挤压，也可能是问题清单的优先级排序失效。爬坡管理的本质，是管理组织的学习速率。

图1 28nm良率爬坡S曲线：四阶段划分与关键事件标注

三、现状分析：先进制程爬坡的行业格局与典型时间线

先看行业基准。台积电28nm在2011年量产，从风险量产到良率90%用了约十二个月，其学习速率至今仍是行业标杆；三星和格罗方德的同节点爬坡用了十八到二十四个月；国内厂商中芯国际的28nm多晶硅栅版本爬坡相对顺利，但高介电金属栅版本因为工艺复杂度陡增，爬坡周期明显拉长。到了更先进的节点，爬坡难度指数级上升：7nm及以下节点的光刻层数、多重曝光的套刻精度要求、新材料引入，使得头部厂商的爬坡周期也回升到十五个月以上，而且爬坡期的资本消耗从28nm时代的数亿美元级上升到数十亿美元级。爬坡能力本身已经成为代工厂商业竞争的核心壁垒——同样的设备买得到，同样的爬坡速度买不到。

一条新工艺产线的典型时间线值得完整梳理一遍。第一阶段是工艺开发与PDK释放：工艺平台在研发线上完成单元工艺和集成验证，器件模型、设计规则、标准单元库打包成PDK 0.5版释放给先导客户，此时距离量产通常还有十二到十八个月。第二阶段是MPW（多项目晶圆）验证期：多家设计公司的测试芯片拼在同一套掩膜上流片，一方面验证PDK的准确性，一方面用真实设计图形暴露工艺薄弱点，MPW通常跑三到五轮，每轮周期八到十二周，PDK随之迭代到1.0正式版。第三阶段是风险量产（Risk Production）：选定一到两家客户的真实产品小批量投片，良率不设商务承诺或设置较低的承诺线，产线在真实产品上完成爬坡学习，这个阶段一般持续六到十二个月。第四阶段是正式量产（Mass Production）：良率达到商务可接受水平（通常70%到80%以上），产能开始规模化爬升，良率继续向90%以上的成熟水平推进。

国内产线在这条时间线上普遍遇到三个结构性困难。其一是MPW阶段的设计生态薄弱：愿意在不成熟PDK上做先导流片的设计公司少，测试芯片的图形多样性不足，导致很多设计与工艺交互的问题（DFM热点）要拖到风险量产阶段才暴露，返工成本放大数倍。其二是失效分析与量测能力的瓶颈：爬坡期对电子显微镜、聚焦离子束、缺陷检测机台的需求量是成熟期的三到五倍，这些设备单台数千万元且交期漫长，产能规划时如果按成熟期配置，爬坡期的失效分析排队时间会长达两三周，直接拖慢学习循环。其三是人才密度：一个高效的爬坡团队需要缺陷工程、器件物理、工艺整合、统计分析的复合型工程师，这类人才在国内市场严重稀缺，团队往往是边爬坡边成长，前六个月的学习率明显低于理论值。

还要正视一个行业现状：爬坡数据体系的成熟度差距巨大。头部厂商的爬坡是高度数据驱动的——每片晶圆有完整的设备履历、在线量测、缺陷检测、电测数据的自动关联，良率工程师提出一个假设后几分钟内就能完成历史数据的验证；而不少国内产线的现实是数据散落在MES、YMS、FDC、量测数据库等七八个系统里，做一次Commonality分析要人工导数据拼Excel，一个假设的验证周期以天计。同样一个问题，别人一天迭代五个假设，你一天迭代半个，学习率的差距就是这样在基础设施层面被锁定的。这也是为什么本文后面会反复强调：爬坡开始前，数据平台必须先行。

表1 28nm新工艺从开发到量产的典型时间线

四、瓶颈问题：爬坡卡住的五种典型死法

第一种死法：优先级倒挂，用显微镜找大象。爬坡初期良率地图上明明有清晰的边缘环状失效（典型的刻蚀或薄膜均匀性问题），团队却把主力投在中心区零星失效芯片的物理失效分析上。根因通常是组织惯性——失效分析工程师习惯了成熟产线的工作模式，对爬坡期的策略切换没有认知。后果非常严重：系统性问题每晚修正一周，就多烧一周的工程批，而且它制造的大量失效芯片会污染随机缺陷的统计，让后续分析全部失真。正确做法是建立损失分层看板，每周良率会的第一页永远是分层账：系统性、随机性、参数性各占多少，本周资源投向与损失占比是否匹配，倒挂即纠偏。

第二种死法：DOE失控，实验越做越多，结论越来越少。爬坡中期最常见的场景是各模块争抢工程批产能，每个人都说自己的实验最重要，排产会开成吵架会；更糟的是实验设计质量低下——单因子轮流试、分裂批没有对照组、实验批被中途插队改流程导致数据作废。我们产线在第五个月时曾经出现过在制工程批一百八十批、但当月能形成有效结论的实验不足二十个的荒唐局面。解药是实验治理：所有DOE必须过良率委员会评审，明确假设、判据、样本量和统计功效才准投片；工程批产能按损失Pareto占比分配额度；实验批全程锁流程，任何改动必须重新评审。治理之后，月度有效结论数翻了三倍，工程批消耗反而下降了四成。

第三种死法：数据孤岛拖垮学习循环。前文提到过，假设验证的迭代速度决定学习率。爬坡期一个典型的分析链路是：电测低良率批次、调出晶圆地图、叠加在线缺陷图、关联量测数据、比对设备履历、锁定嫌疑机台腔体、调FDC传感器曲线确认。这条链路如果系统打通，三十分钟走完；如果靠人工导数据，三天起步。更隐蔽的问题是数据质量：设备时钟不同步导致履历对不上、缺陷坐标系与电测坐标系旋转镜像错位、量测抽样率太低导致关键批次无数据。这些基础问题不解决，再多的高级分析算法都是空中楼阁。我们在爬坡第三个月被迫停下来做了六周的数据治理专项，事后看这是全程回报率最高的六周。

第四种死法：工艺冻结失守，改出来的倒退。良率爬到60%以后，最大的风险从改得太慢变成改得太乱。此时产线上量产批和工程批混流，任何一个工艺参数的修改都同时作用于客户产品，一次考虑不周的改动可能让良率单周倒退十个点，而且因为多个改动叠加，回滚时根本分不清是哪个改动惹的祸。血的教训之后我们建立了变更控制铁律：60%良率以上，所有工艺变更必须走MOC流程（变更申请、风险评估、小批验证、分阶段放量、观察窗口），任何时刻在途的重大变更不超过三个，每个变更设置明确的回滚判据。第五种死法是参数性损失被长期忽视——功能良率追上来了，speed bin分布却不达标，好芯片卖不出好价钱，这要求器件团队从爬坡中期就介入，把参数散布的压降纳入爬坡目标，而不是等功能良率到位后再补课。

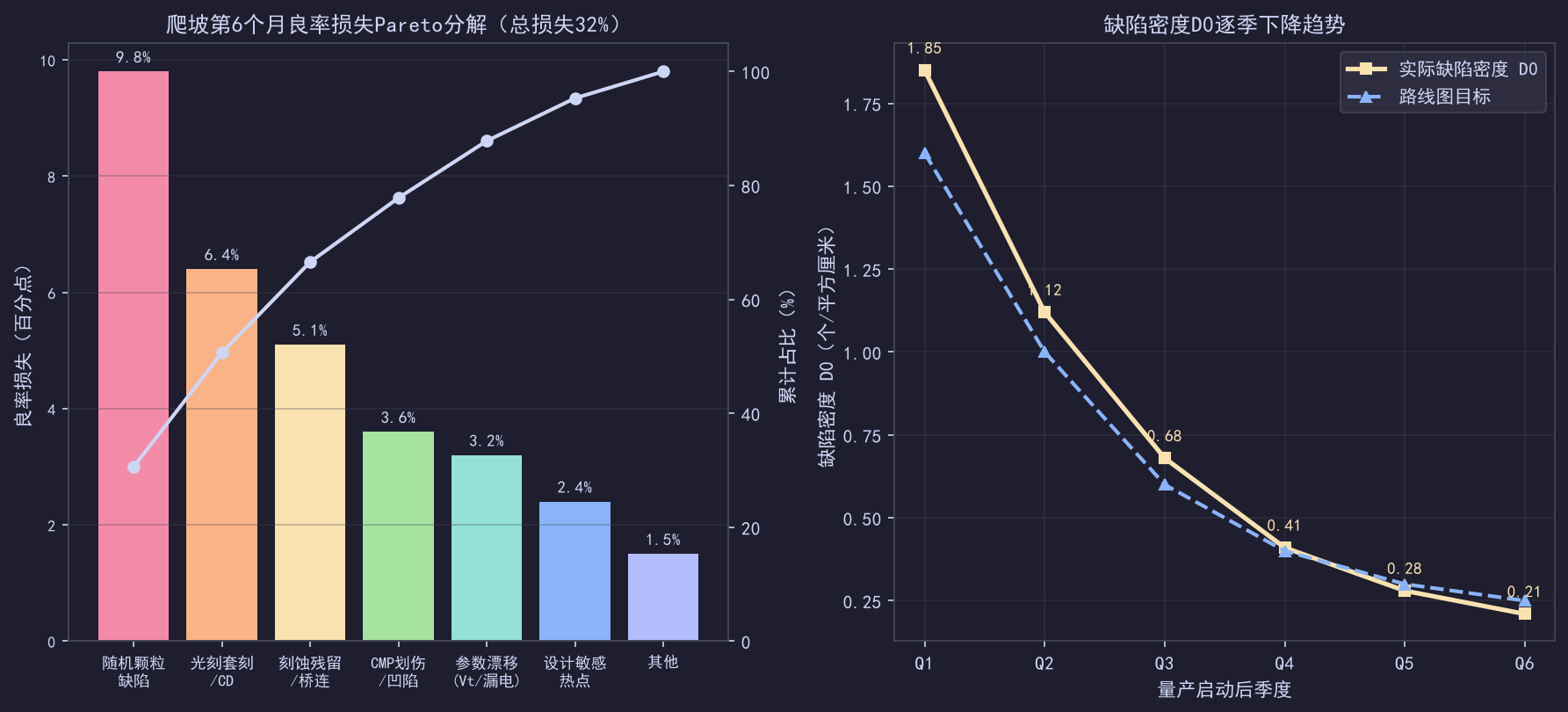

图2 良率损失Pareto分解与缺陷密度D0逐季下降趋势

五、解决方案：分阶段作战地图与组织机制

把十八个月的爬坡划分为四个战役阶段，每个阶段有不同的主要矛盾、核心动作和退出判据。阶段一（月份0到3，良率10%到35%）：主题是消灭系统性大损失。核心动作包括全流程短环路（short loop）监控片布防、良率地图模式识别与分类建账、Commonality分析锁定异常机台、光刻套刻与CD均匀性专项、边缘失效专项。这个阶段拒绝一切单颗芯片级的深度失效分析，除非它服务于某个已立项的系统性问题。退出判据：良率地图上无肉眼可见的规律性失效模式，系统性损失占比降到30%以下。我们产线在这个阶段用三次大的修正（刻蚀腔体匹配、CMP边缘压力、光刻焦深窗口）把良率从8.7%拉到34%，平均每次修正贡献8个点。

阶段二（月份3到9，良率35%到65%）：主题是建立学习机器。这个阶段的特征是单点大问题减少，中等问题成群出现，胜负手从个人英雄主义转向组织学习效率。核心动作：建成一体化数据平台（电测、缺陷、量测、履历、FDC五源数据自动关联，分析链路三十分钟内走通）；失效分析产能扩容到每周四十颗的通量并建立缺陷图库；DOE治理机制上线；每周良率会转型为损失分层账加实验组合管理的双议程模式。退出判据：D0降到0.7以下，学习率曲线斜率达到基准值，月度有效实验结论数稳定在六十个以上。这个阶段没有惊天动地的单点突破，但六个月里良率从34%稳步推进到63%，靠的是每周一到两个点的复利式积累。

阶段三（月份9到16，良率65%到85%）：主题是缺陷密度攻坚与变更控制并重。随机缺陷成为主要矛盾，核心动作转向：全线缺陷源解析（按工序、按机台、按腔体建立颗粒贡献账本），湿法与气体供应系统的金属污染排查，晶圆传送环节的背面颗粒与边缘崩缺管控，设备PM周期与颗粒基线的重新优化。同时MOC变更控制全面收紧，量产批与工程批物理隔离排产。参数性损失专项启动：关键器件参数的SPC从监控切到控制模式，超规批次自动拦截。退出判据：D0进入0.3以下，良率85%，参数性损失压到3个点以内。阶段四（月份16以后）：主题是固化与移交，把爬坡期的临时机制转化为长期体系——缺陷数据库、工艺窗口档案、SPC规则库、OCAP响应程序全部文档化，良率提升部门逐步缩编，日常良率管理移交产线常规组织，爬坡正式收官。

支撑四个阶段的组织机制有三条主线。第一是良率委员会治理：厂长挂帅，每周一次损失分层评审，每月一次学习率评审，实验产能按Pareto分配，跨部门争议就地裁决，会议纪要里的行动项闭环率作为各模块经理的考核项。第二是红蓝军机制：对每个重大根因假设，指定一名工程师专门负责证伪，防止团队集体掉进确认偏误——这个机制在光刻热点误判事件中至少挽回了六周时间，当时全团队都认定某失效模式源于光刻，蓝军工程师用一组交叉批实验证明真凶是后段刻蚀的微负载效应。第三是客户联合爬坡：风险量产客户的产品工程师每周参加良率会，客户提供的系统级测试失效数据反向标定了我们晶圆测试的三个盲区，这种双向数据流动让双方的爬坡都提速，也把客户绑定成了长期伙伴。

表2 爬坡四阶段作战地图：主要矛盾、核心动作与退出判据

六、实战案例：三个关键战役的完整复盘

战役一：边缘环状失效攻坚（爬坡第一至第二个月）。首批全流程片的良率地图上，晶圆最外三圈芯片几乎全灭，损失占总量的四成。团队按分层方法先做模式确认：连续八批的失效地图叠加后环状模式高度一致，判定为系统性问题。Commonality分析显示失效环的径向位置与CMP工序的边缘修整参数高度相关，进一步的截面分析确认是浅槽隔离CMP在晶圆边缘过抛，导致后续栅极图形化时边缘区域聚焦失准。修正动作分两步：CMP边缘压力参数重新优化（DOE三因子响应面，十二片实验片），光刻边缘补偿模型更新。两周后验证批良率提升11.2个百分点，环状失效基本消除。这个战役的方法论价值在于：叠图确认模式、径向统计定位工序、截面分析锁定机理、DOE定量修正，四步法后来成为所有系统性问题的标准作业流程。

战役二：神秘的批次间良率震荡（爬坡第七至第九个月）。良率推进到55%附近时出现诡异现象：同一产品相邻批次良率在48%到62%之间无规律震荡，所有在线量测参数都在规格内。这是爬坡中期最消耗士气的一类问题——没有清晰的失效模式，只有统计上的不稳定。团队用了三周走完排除法：产品拆分（排除设计因素）、时间序列与设备履历的交叉分析发现震荡与某台离子注入机的双腔体分配存在弱相关（相关系数仅0.4，未达定罪标准）、随后设计了强制单腔体投片的对照实验，六批数据把相关性推到0.9以上。最终根因是B腔体的静电卡盘温控劣化，晶圆温度在注入过程中比A腔体高约摄氏四度，造成非晶化深度差异，进而引起后续退火后的结深偏移。这个案例的教训写进了培训教材：弱相关不等于无关，当传统量测无法解释良率波动时，设备腔体级的隐变量往往是真凶，FDC传感器数据的价值在这类问题上无可替代。

战役三：D0从0.4到0.25的最后一公里（爬坡第十三至第十六个月）。良率过80%之后，剩余损失里随机颗粒缺陷占了七成，但单一大颗粒源已经不存在，剩下的是十几个每个只贡献0.01到0.03的小颗粒源，进入了良率工程最枯燥也最考验体系能力的阶段。打法是建立全线颗粒账本：每个工序的进出片缺陷增量（adder）按机台按腔体拆分记账，每周排名，前五名强制立项。四个月里完成的专项包括：两台老化炉管的石英件更换周期减半、湿法槽体循环过滤器升级、三个机械手真空吸盘材质更换、一条气体管路的死区改造、以及最意想不到的一项——晶圆盒（FOUP）清洗周期从九十天压缩到三十天，仅这一项就贡献了0.04的D0降幅。这个阶段没有任何一个动作是决定性的，但十七个专项加起来把D0从0.41压到0.24，良率从82%推到89.5%。最后一公里的真相就是：没有银弹，只有账本。

三个战役横跨爬坡的早、中、晚期，方法论完全不同：早期靠模式识别和大刀阔斧的DOE，中期靠数据平台支撑的假设快速迭代和对隐变量的敏感，晚期靠颗粒账本和管理纪律。但贯穿始终的是同一条主线：让数据结构化、让损失可归账、让每一分工程批产能都花在损失占比最大的地方。爬坡工程师的核心竞争力，不是知道多少工艺知识——那是模块工程师的主场——而是在信息不完整的条件下做资源分配决策的能力，以及把散落在各模块的线索拼成完整因果链的能力。这也是为什么优秀的良率工程师在行业里始终是最稀缺的人才之一。

七、实施效果：数字复盘与给工程师的行动清单

先交出这条产线的完整成绩单。综合良率：8.7%（首批全流程片）到34%（第三个月）到63%（第九个月）到85%（第十五个月）到91.3%（第十八个月），比十二个月90%的行业标杆慢，但在无成熟缺陷库、无大客户数据反哺的条件下达成，且比公司立项目标提前一个月。缺陷密度D0：1.85到0.21个每平方厘米，六个季度连续达成路线图目标。学习率：前六个月为每翻倍投片量损失下降22%，数据平台建成后的十二个月提升到31%，直接验证了基础设施投入对学习速率的放大效应。工程批总消耗四千二百片，比预算节省约一成一，主要来自DOE治理后的实验效率提升。参数性损失收口到2.1个百分点，speed bin分布满足客户合约要求。

商业侧的效果同样值得记录。风险量产阶段绑定的两家客户全部转为正式量产客户，其中一家将其主力产品的六成产能份额下给了这条产线——爬坡期的联合作战建立的信任，比任何商务谈判都牢固。产线在爬坡第二十个月实现单月盈亏平衡，比商业计划提前两个月。更长期的资产是组织能力：这支爬坡团队后来成为公司下一个节点开发的种子团队，本文描述的分层账、DOE治理、颗粒账本、红蓝军机制被固化为公司的爬坡标准作业程序，第二条产线的爬坡周期缩短到十四个月。爬坡爬的是良率，沉淀的是组织的学习能力，这是比单条产线盈利更重要的战略资产。

给身处爬坡项目的工程师一份行动清单。第一，入职第一周先搞清楚三本账：系统性、随机性、参数性损失各占多少，你的工作在哪本账上。第二，任何分析先看地图再看数字：良率地图、缺陷地图、参数地图的空间模式包含的信息量远大于均值和标准差。第三，学会用统计语言说话：提假设必须带样本量和置信度，用响应面代替单因子试错，n等于三的实验只能叫尝试不能叫结论。第四，建立自己的问题档案：每个经手的根因案例记录失效模式、排查路径、最终机理，三年后这份档案就是你的核心竞争力。第五，对弱相关保持敬畏，对无相关保持怀疑，设备腔体级、批次时序级的隐变量是中后期问题的高发区。第六，主动跨出模块边界：良率问题的答案常在工序界面上，只懂自己工序的工程师永远只能看到半个因果链。

最后说说给管理者的三条建议。第一，爬坡预算里数据平台和失效分析产能的投入不能省，它们决定学习率的上限，省下的钱会以工程批浪费和周期拖延的形式加倍还回去。第二，组织上必须有横向拉通的实体团队和足够的授权，虚拟团队加协调机制在爬坡这种高强度作战中不起作用。第三，用学习率而不是单月良率考核团队，良率横盘时管理层的正确动作是排查学习机制的堵点（失效分析排队了吗，实验产能被挤占了吗，数据链路断了吗），而不是简单加压。良率爬坡是制造业里最纯粹的学习型竞赛：谁的组织学得快，谁就赢。愿每一条产线都能爬出漂亮的S曲线。

本文首发于博客：半导体智能制造 | MES工程师实战笔记

你所在的产线正处于爬坡的哪个阶段？是被系统性问题的模式识别卡住，还是在DOE排产的吵架会上消耗？欢迎在评论区分享你的爬坡故事和最头疼的问题，我会挑选典型场景在后续文章中做专题拆解。如果这篇文章对你有帮助，欢迎点赞收藏，转给正在爬坡路上的同事。
