湿法清洗的颗粒控制：颗粒度检测与工艺优化
湿法清洗的颗粒控制：颗粒度检测与工艺优化
湿法清洗工艺中颗粒污染的来源、颗粒度检测方法（SPC/液滴激光）与工艺参数优化
【开篇】清洗完的晶圆颗粒数超标，良率掉了3个点——问题出在清洗液、槽体还是干燥方式？
一、背景故事：颗粒污染的代价有多高
在半导体制造的前道工序中，湿法清洗（Wet Cleaning）是去除晶圆表面颗粒、有机物、金属污染的核心工艺，
其历史可以追溯至1965年Farnsworth和Werner提出的RCA清洗标准，至今仍是集成电路制造中去除晶圆表面污染的不可替代工艺。
根据SEMI标准和多家晶圆代工厂的内部数据统计，颗粒污染占晶圆表面缺陷来源的40%至60%，
是导致IC良率损失的首要因素，尤其在先进制程（28nm及以下）中，这一比例更是攀升至65%以上。
当一颗直径仅0.5微米的颗粒落在栅极区域，其物理尺寸就足以造成晶体管漏电或直接击穿，
导致整片晶圆的电路失效。以一片12英寸晶圆为例，若良率损失1%，在成熟制程中直接经济损失约500至800美元，
在先进制程中则高达2000至5000美元。这还仅仅是直接报废损失，还未计算返工工时、产能延误和客户罚款等间接损失。
更令人头疼的是，颗粒污染问题具有极强的隐蔽性——同一批次清洗后的晶圆，不同位置测得的颗粒数可能相差一个数量级。
某8英寸晶圆代工厂的真实案例显示：2023年引入全自动槽式清洗机后，初期良率从98.1%骤降至95.4%，
经长达三周的根因分析发现，问题的根源在于干燥槽（SSR槽）的氮气流量偏低，导致晶圆表面水膜残留颗粒未被完全吹走。
调整干燥参数后，良率在两周内恢复至97.9%，月产能损失减少约1200片（12英寸等效），
按该工厂代工均价计算，每季度挽回经济损失超过30万美元。这一案例充分说明：颗粒控制不仅是清洗工艺本身的问题，
更涉及设备状态监控、工艺参数设定与实时反馈的闭环管理，是一个需要跨专业知识协同解决的系统工程。
二、技术原理：颗粒污染的物理机制与分类
湿法清洗过程中，颗粒污染的来源可以分为物理沉积、化学反应生成和机械夹带三大类，每一类都有其独特的物理机制。
物理沉积主要指清洗液或DI水（去离子水）在冲刷过程中，将原本附着在晶圆表面的颗粒重新分布或迁移至另一位置。
根据DLVO理论（Derjaguin-Landau-Verwey-Overbeek），颗粒与晶圆表面之间的相互作用力包括范德华引力和静电排斥力，
当清洗液流速低于临界值时，颗粒在范德华力作用下会重新沉积回晶圆表面，这一现象在深宽比大于3:1的沟槽结构中尤为突出。
研究表明，当槽体清洗液流速从0.5m/s提升至1.2m/s时，0.5μm以上颗粒的再沉积率可以从18%下降至4%，
这也是为什么现代槽式清洗机普遍采用高速循环泵（流量≥200L/min）的原因之一。
化学反应生成颗粒则包括多种途径：清洗液中的金属离子（如Fe、Cu、Ni）在晶圆表面还原生成金属颗粒；
有机溶剂（如IPA、丙酮）挥发后残留的聚合物颗粒；光刻胶去除（灰化/溶剂法）不完全导致的交联聚合物二次沉积；
以及高温工艺中SiO2表面发生的微腐蚀产物沉积。这类颗粒通常粒径较小（10nm至500nm），
但比表面积大，对栅氧化层完整性（GOI）的威胁极大，是先进制程中良率损失的重要来源。
机械夹带颗粒指设备摩擦副（泵轴密封、阀门垫片、机器人关节、导轨轴承）在运行过程中掉落的金属屑或聚合物碎屑。
以槽式清洗机的循环泵为例，机械密封件在连续运行300小时后磨损失效概率超过15%，
磨粒随清洗液进入主槽，其成分分析（ICP-MS）通常显示Fe、Cr、Ni等金属元素浓度显著升高。
按粒径大小，颗粒可分为四个等级：纳米级（<100nm）、亚微米级（100nm-1μm）、微米级（1-10μm）和宏观颗粒（>10μm）。
亚微米级颗粒（0.1-1μm）是最棘手的区间——激光散射检测仪对其灵敏度偏低，且在光刻工艺中对曝光分辨率的影响最为直接。
当光刻光源波长为193nm时，0.2μm的颗粒就可能造成相当于数纳米CD偏差的成像缺陷，
这也是为什么先进制程工厂将晶圆表面颗粒检测灵敏度要求设定为26nm甚至19nm（Design Rule检测模式）的原因。
图1 湿法清洗颗粒污染来源鱼骨图（6M分析法），覆盖人员、设备、物料、方法、测量、环境六大维度
三、现状分析：颗粒度检测的主流技术与选型指南
当前行业内主流的颗粒度检测方法分为离线检测和在线检测两大类，各有其适用场景和技术特点。
离线检测以液滴激光颗粒计数器（Liquid Particle Counter, LPC）为代表，其工作原理是利用光散射法统计液体中颗粒的数量和粒径分布。
典型设备如KLA 6200系列，LPC对清洗液样品的检测下限可达20nm，能够有效识别清洗液循环系统中的早期颗粒污染信号。
LPC的核心部件包括光源（通常为近红外激光二极管，波长670nm或780nm）、光学检测单元和高速计数器。
当颗粒通过检测区时，会散射激光光线，检测器在特定角度（通常为前向散射90°-120°）接收散射光并转换为电脉冲信号，
通过脉冲幅度分析可以推算颗粒等效球径，从而实现粒径分级计数。
某Fab在季度维护时发现，主清洗槽的DI水循环LPC读数从常规的80颗粒/ml逐步攀升至350颗粒/ml（>0.3μm），
经排查确认为前置过滤器（0.2μm）达到使用寿命终点（累计运行1800小时），更换后48小时内读数恢复至95颗粒/ml基准线。
晶圆表面颗粒检测则依赖表面颗粒扫描仪（Surfscan），如ADE 6200/6300系列和KLA Surfscan系列。
该设备通过宽波光束（Broadband Plasma）扫描晶圆表面，利用相位差检测技术（Phase Shift）统计表面缺陷数量，
检测灵敏度可达26nm（SP1 DRS检测模式）和19nm（SP1 HR检测模式），覆盖从成熟制程到先进制程的全范围需求。
在SPC应用方面，湿法清洗工序通常设定以下关键控制图：清洗后晶圆颗粒数P图（基于缺陷数而非缺陷率，适用于固定晶圆数量）；
清洗液浓度X-bar/R图（子组容量通常为n=3至5，每4小时取样一次）；干燥温度与转速趋势图（连续监测，采样间隔≤1min）；
超声波功率趋势图（开机后实时监测，功率衰减超5%时自动告警）。
对于高端制程（28nm及以下），还会引入WIS（Wafer Inspection System）对每片晶圆进行全表面扫描，
并将颗粒坐标与光刻版图（Layout）叠加分析，识别是否为系统性问题（版图相关：特定图形区域缺陷聚集）或随机性问题（设备/工艺相关）。
表1 湿法清洗颗粒度检测技术对比与选型指南
四、瓶颈问题：颗粒控制中最容易踩的五个坑
尽管颗粒控制理论框架清晰，但在实际生产中，工程师常常遇到"测了没问题、跑起来全是问题"的困境。
以下总结了五个最高频的"踩坑"场景，并给出相应的避坑建议。
坑一：检测点位代表性不足。许多工厂仅在清洗液入口处安装LPC，但清洗槽底部颗粒累积区恰恰是最大的污染源。
某工厂案例显示，入口LPC读数正常（120颗粒/ml），但槽底取样点实测达到4800颗粒/ml，相差40倍。
避坑建议：在入口、主槽侧壁、槽底排水口、晶圆出口四处同时安装LPC探头，建立颗粒浓度的纵向对比监控。
坑二：清洗液更换周期一刀切。清洗液经过多批次使用后，表面活性剂浓度下降，同时有机物累积，
导致清洗效率逐步下降。以SC-1（APM，氨水-双氧水混合液）清洗液为例，有效使用寿命通常为30至50个批次，
而非固定值40批次，应结合LPC读数和颗粒去除效率（PRE值）动态调整更换周期，建立基于数据的预防性维护计划。
坑三：忽视干燥环节。晶圆在IPA蒸汽干燥或Marangoni干燥过程中，若温度场不均匀，
水膜破裂不彻底会导致残留液滴中的颗粒重新沉积。有数据显示，干燥不良造成的颗粒污染占总颗粒缺陷的18%至22%。
避坑建议：建立干燥段出口晶圆的表面颗粒趋势图，当连续3片晶圆干燥后颗粒数上升时，优先排查干燥参数。
坑四：超纯水（DI水）存储与分配系统污染。DI水储罐内壁生物膜滋生、管路死角残留，
会导致微生物代谢产物和细菌团簇进入清洗系统，这部分颗粒在常规过滤步骤中难以完全去除。
避坑建议：DI水系统每月进行一次微生物取样（采样点包括储罐内壁、管路死角和出水口），
采用ATP生物荧光法快速筛查，阳性样品送实验室进行菌种鉴定和ICP-MS颗粒分析。
坑五：设备预防性维护（PM）计划与实际磨损曲线脱节。泵密封件的实际使用寿命受清洗液种类、温度、
运行时间、启停次数等多因素影响，基于固定周期的PM计划（如每3000小时更换一次）会导致部分设备过保仍运行，
增加颗粒污染风险。避坑建议：建立关键设备的磨粒浓度趋势监控（LPC在线检测），将PM触发条件从"固定时间"改为"固定磨粒阈值"。
五、解决方案：颗粒控制四步法实战手册
针对上述问题，本文提出"查-控-优-固"四步颗粒控制法，覆盖从源头到终端的全流程管理。
第一步：颗粒来源全面审计（Audit）。使用鱼骨图（6M法）对所有潜在颗粒来源进行系统性梳理，
建立颗粒来源清单并评估各因素的贡献权重。建议采用失效模式与影响分析（FMEA）工具，
对每种颗粒来源评估其严重度（S）、发生频率（O）和可检测度（D），计算RPN（风险优先数），
优先解决RPN>100的主要因素，再逐步覆盖次要因素。
第二步：关键控制点布防与实时监控（Control）。在清洗液入口、主槽侧壁、槽体底排、晶圆出口四位置安装LPC探头，
实现对颗粒来源迁移路径的全程追踪。同时在干燥段入口安装温度传感器，在出口安装晶圆级颗粒扫描仪（抽检比例不低于1/20）。
报警阈值的设定建议采用"三层制"：关注值（Warning）为基准值×1.5，告警值（Alarm）为基准值×2.5，
行动值（Action）为规格限（Spec Limit），三级报警对应不同的响应流程和时间要求。
第三步：工艺参数优化实验（Optimize）。通过正交实验设计（DOE，Design of Experiments），
系统研究清洗时间、清洗液浓度、温度、超声波功率（兆频40kHz/高频1MHz）、喷淋压力、干燥转速等六因素对颗粒去除效率的影响，
建立颗粒去除率与各参数的响应曲面模型（RSM），确定最优工艺窗口（Recipe）。
以APM清洗为例，实验研究表明，当NH4OH浓度为0.25wt%、温度为60℃、超声波功率密度为2W/cm2时，
对0.5μm以上颗粒的去除效率可达97.3%，为最优参数组合。
第四步：SPC体系固化与持续改进（Lock）。将优化后的工艺参数和监控规则写入SPC控制计划，
设定UCL/LCL告警阈值（通常为规格限的±20%或历史均值±3σ），当连续5点落在中心线同一侧或单点超UCL时自动触发根本原因分析（RCA）。
表2 湿法清洗关键工艺参数推荐范围（以0.18μm制程为例，适配主流槽式清洗机）
六、实战案例：某8英寸Fab槽式清洗机颗粒超标根因分析
2024年Q3，某8英寸晶圆代工厂（0.18μm制程，月产能约12000片8英寸等效晶圆）清洗工序良率持续低迷，
颗粒相关良率损失达到2.8%（月均约336片产能损失），经数据回溯发现，故障集中出现在两台连续运行超过2000小时的槽式清洗机上。
阶段一（现象描述与数据收集）：连续两周内，两台设备清洗后晶圆颗粒数（>0.3μm）从基线值45颗/片上升至平均210颗/片，
超标率（超过规格限150颗/片）从1.2%上升至22%，共影响约1200片晶圆（8英寸等效）。
MES系统回溯显示，颗粒超标晶圆的分布特征为边缘区域（距边缘10mm内）颗粒占比超过65%，
初步判断问题集中在晶圆传输和干燥两个环节。进一步对清洗液、DI水、设备磨粒进行ICP-MS成分分析，
发现Fe元素浓度从正常值0.5ppb飙升至8.2ppb（超标16倍），Cu从0.2ppb升至3.1ppb，
指向金属磨粒污染，Fe/Cr/Ni比例接近不锈钢成分，初步判定为设备金属摩擦副磨损。
阶段二（分层排查与根因定位）：使用鱼骨图对金属磨粒来源进行逐项排查。
排查方向一：循环泵密封件。目视检查泵轴密封发现，动环与静环接触面有明显划痕，
密封面粗糙度从Ra0.2μm恶化至Ra1.8μm，超出设计磨损极限（Ra0.4μm）。
排查方向二：兆频超声波换能器。对40kHz超声波换能器进行功率测试，发现其中一只换能器输出功率仅为其余三只的60%，
拆检发现其密封圈（材质：氟橡胶Viton）在高温碱洗环境（SC-1，pH≈10.5，温度60℃）下老化开裂，
换能器内部金属线圈（Cu）与清洗液直接接触，产生大量Cu/Fe混合磨粒。
阶段三（对策实施与效果确认）：更换换能器密封件（共4只）及循环泵密封件（共2套），
同时优化冷却水温度控制（将出水温度从45℃降至38℃，减缓密封件热老化）；
建立预防措施：将换能器密封件更换周期从3000小时缩短至2000小时；新增在线Fe浓度监测点（每4小时，告警阈值2ppb）；
将颗粒数P图告警阈值从150颗/片收紧至120颗/片；建立超声波功率衰减趋势分析（每周趋势报告）。
效果确认：对策实施后48小时内，Fe浓度从8.2ppb下降至1.1ppb，恢复至正常水平；
三个月内，两台设备颗粒超标率从22%下降至0.8%，良率损失从2.8%回收至0.5%，
月产能损失减少约950片（12英寸等效），按代工均价1500美元/片计算，季度直接经济效益超过42万美元。
此次事件被录入工厂的知识管理系统（KMS），作为典型案例用于新员工培训和定期颗粒控制复训。
七、实施效果：颗粒控制量化评估指标体系
颗粒控制的实施效果需要通过量化指标进行客观评估，本文建议从以下四个维度建立评估体系，
为管理层提供清晰的改善进展视图，同时也为工程师提供明确的改善方向指引。
维度一：清洗效率指标。颗粒去除效率（Particle Removal Efficiency, PRE）定义为清洗前后晶圆表面颗粒数的减少比例，
计算公式为：PRE = (N_before - N_after) / N_before × 100%，目标值通常应达到95%以上（对于>0.3μm颗粒）。
某工厂的实际数据模型显示，当PRE低于92%时，后续光刻工序的良率损失会以指数方式上升（R²=0.82），
因此PRE是颗粒控制效果最直接的先行指标，建议每周统计一次PRE均值和趋势。
维度二：过程稳定性指标。清洗液颗粒浓度LPC读数的Cpk值（过程能力指数）应不低于1.33，
该指标反映清洗液系统的持续稳定性。某Fab通过引入双级过滤系统（0.2μm+0.1μm串联），
将LPC读数的σ从35颗粒/ml降低至12颗粒/ml（均值稳定在95颗粒/ml），
Cpk从0.89提升至1.78，达到A级过程能力，每年减少因清洗液污染导致的产能损失约360片（12英寸等效）。
维度三：良率关联指标。建立清洗工序颗粒数与后道良率的Pearson相关性分析，当相关系数R²超过0.75时，
说明颗粒控制对良率的贡献度显著，应作为重点改善方向持续投入。
维度四：成本效率指标。计算因颗粒污染导致的报废成本、返工成本与颗粒控制投入（设备升级、药品优化、培训等）的比值，
目标ROI应大于3:1。某12英寸Fab通过优化IPA干燥参数（氮气流量提升15%），
投入仪8000美元/年（主要为流量计升级费用），却避免了约28万美元/年的产能损失（按良率提升0.3%估算），
ROI达到35倍，证明了干燥优化的极高成本效益比。
结语
颗粒控制是湿法清洗工艺中一个"老生常谈"却"常谈常新"的课题。随着制程节点推进到28nm、14nm甚至更先进节点，
颗粒容忍窗口持续收窄，对检测灵敏度、工艺稳定性和设备维护水平的要求也在不断提高。
本文从来源分析（鱼骨图+6M法）、检测方法（LPC/Surfscan/SPC）、工艺优化（DOE+RSM）到效果评估（四维度指标体系），
提供了一套系统性的颗粒控制方法论。
核心要点可以归纳为三点：第一，建立全覆盖的颗粒监测网络，不要只盯入口点，槽底和干燥出口同样关键；
第二，结合数据动态调整工艺参数和更换周期，避免"一刀切"的维护计划；
第三，将SPC与根因分析深度融合，用统计思维驱动持续改善，而非凭经验做判断。
颗粒控制没有一劳永逸的方案，只有持续精进的系统工程。愿本文能为奋战在一线的工艺工程师和设备工程师提供一点启发，
帮助大家在"颗粒狙击战"中多一分胜算。
本文首发于博客：半导体智能制造 | MES工程师实战笔记
你遇到过类似情况吗？评论区说说
八、工程实战与踩坑经验：颗粒控制的四个真实教训
第一个教训来自超声波换能器。某次清洗机台颗粒数从80颗/片缓慢爬升到200颗/片，整整两周没人发现，因为每天的波动都在SPC告警线附近徘徊。后来拆机才发现，换能器的密封圈老化导致超声波能量衰减了20%，槽体底部形成清洗盲区。从那以后，我们给所有清洗机台增加了超声波功率的在线监测，每周自动生成功率衰减趋势报告，衰减超过10%就强制保养。这件事让我明白，颗粒问题很少是突然爆发的，大部分是缓慢劣化的过程，关键是要监控"清洗能力本身"而不是只监控结果颗粒数。
第二个教训是干燥方式的选择。有一段时间产品表面总是出现细小的水痕缺陷，缺陷图样呈条纹状，排查了很久才发现是IPA蒸汽干燥的喷嘴角度偏了，导致干燥时液膜破裂不均匀。把喷嘴角度从45度调整到30度，水痕缺陷直接下降了70%。干燥环节看似简单，实际上是颗粒控制的最后一道关口，也是最容易被忽略的关口——清洗得再干净，干燥不当等于前功尽弃。
第三个教训是槽体交叉污染。我们的槽式清洗机有多个化学液槽，有一次更换药液时管路阀门没关严，HF槽和SC1槽的药液发生了混合，结果一整批晶圆表面出现雾状腐蚀。从那以后，我们规定每次换液后必须做DI水冲洗验证，用电阻率仪检测冲洗终点，并增加药液浓度的在线滴定检测，从源头杜绝交叉污染。
第四个教训是检测时机的把握。清洗后的晶圆如果放置过久再检测，空气中颗粒重新沉降会让颗粒数虚高，误导分析。我们做过一组对比实验：清洗后1小时内检测，颗粒数平均85颗/片；放置4小时后检测，平均124颗/片；放置24小时后，平均163颗/片。所以后来我们把颗粒检测的时效要求写进了SOP：清洗完成后2小时内必须完成颗粒扫描，并且建立"清洗-检测"的批次联动追溯，让每一批晶圆的检测时间可查。
九、给新人的学习建议与职业展望
如果你是刚入行的湿法工艺工程师，我的第一条建议是先学会"看颗粒数据"。LPC和Surfscan扫描出来的颗粒图谱，每类缺陷都有自己独特的形貌特征——圆形颗粒多半来自药液或空气沉降，划痕状多半来自传输机构，聚集状颗粒群多半来自槽体污染。把常见的颗粒形态记在脑子里，处理问题的速度会快很多。
第二条建议是建立自己负责区域的颗粒基线数据库。把每个机台、每个工艺的正常颗粒水平记录下来，形成基线，一旦偏离基线就能快速定位异常。这个数据库用Excel就能起步，等数据量大了再迁移到数据库系统。基线数据是你和领导沟通的底气，也是你判断异常的标尺。
第三条建议是学会从"清洗参数"思维升级到"颗粒经济学"思维。算一笔账：一片12英寸晶圆成本数千元，良率每提升1个百分点对应数百万的月收益，而颗粒数每降低10颗/片可能带来0.5个百分点的良率改善。当你把颗粒控制的价值量化成钱，你在工厂里说话的分量就完全不一样了。
从行业趋势看，湿法清洗正从批量槽式清洗向单片清洗、兆声波清洗、超临界CO2干燥演进，颗粒控制的要求也从"每片几百颗"向"每片几十颗甚至个位数"收紧。掌握数据分析能力的湿法工程师，未来会越来越值钱——因为颗粒控制本质上就是一场用数据说话的过程控制战争。

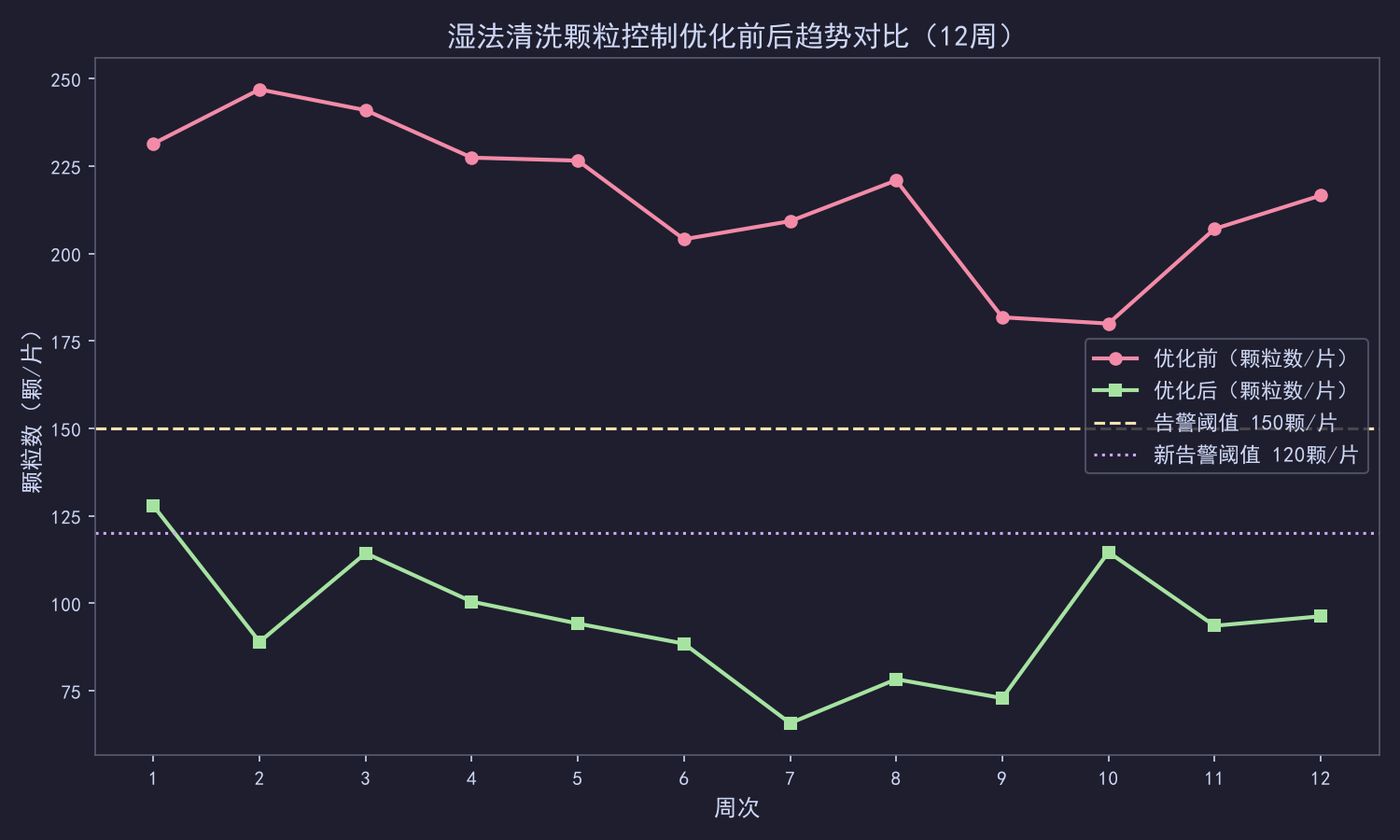

图2 湿法清洗颗粒控制优化前后12周趋势对比
