[粉丝专享] 缺陷回顾(Defect Review)：SEM图怎么读出信息

【摘要】同一张SEM图，有人说是颗粒，有人说是残留，分类定错了，工艺团队就白忙一周。本文从SEM成像原理讲起，系统拆解缺陷回顾的标准判读流程：灰阶、形貌、位置、尺寸、成分五个维度怎么看，常见缺陷类型怎么区分，以及如何建立缺陷特征库让团队判读口径一致。

分类：良率工程 | 发布：2026-08-10 | 首发：半导体智能制造博客

一、背景故事：一张SEM图引发的分歧

上个月我们产线遇到一件让所有人头疼的事。金属层CMP之后缺陷扫描发现一个缺陷密度偏高的lot，缺陷工程师在DR-SEM下拍了图，初步分类为"颗粒"。良率工程师拿到报告后开始排查颗粒来源，粉尘、机台腔体、药液过滤器查了一圈，毫无进展。一周后，一位资深工艺工程师偶然翻到原始SEM图，说这形貌根本不是颗粒，是相邻金属线之间的桥连残留。

方向一改，问题三天就解决了——是光刻显影参数漂移导致的。但那一周的时间、人力、wafer投入全部白费。这件事让我意识到：缺陷回顾这个环节，看起来只是"看一眼图、点个分类"，实际是整个良率改善链条的入口。入口错了，后面所有分析都是在错误方向上精雕细琢。

而现实是，很多Fab的缺陷回顾依赖个人经验，同一个缺陷在不同工程师嘴里能得出两三种结论。本文把我这些年判读SEM图的实战经验系统整理出来：原理层面讲清楚SEM图上的信息从哪来，方法层面给出五维判读流程，工具层面介绍缺陷特征库怎么建，希望对做良率、做缺陷的同行有帮助。

二、技术原理：SEM图上的信息从哪来

SEM（扫描电子显微镜）用聚焦电子束在样品表面逐点扫描，激发出二次电子和背散射电子，探测器收集信号后按强度映射成灰度图像。二次电子对样品表面形貌极其敏感，凸起、凹陷、边缘都会产生明暗变化，是判读形貌的主力信号；背散射电子对原子序数敏感，原子序数高的区域更亮，可以用来初步区分成分差异。理解这两类信号，是读懂SEM图的第一课。

缺陷回顾常用的设备有两类。CD-SEM（关键尺寸SEM）测量精度高，主要用于量测线宽、孔洞尺寸，也能做简单缺陷观察；DR-SEM（缺陷回顾SEM）专为缺陷判读设计，分辨率高、能自动定位缺陷坐标，配合EDX能谱模块还可以做微区成分分析。我们在产线上做缺陷分类，绝大多数工作都在DR-SEM上完成，关键争议样本才会送EDX或FIB做进一步分析。

SEM图的信息可以拆成五个维度：灰阶（亮度与对比度反映材质与高度差）、形貌（轮廓与纹理反映缺陷的几何特征）、位置（缺陷落在图形内、图形边缘、空白区还是划痕线上，直接决定机理方向）、尺寸（与设计规则对比判断严重度）、成分（EDX谱峰的相对强度）。判读的本质，就是把这五个维度的信息综合起来，映射到已知的缺陷类别上。

三、现状分析：人工判读的常态与痛点

当前主流Fab的缺陷回顾流程大致是：光学缺陷扫描设备（如KLA、AMAT的暗场/明场机台）先扫出缺陷坐标和光学分类，然后DR-SEM按坐标自动拍照回看，工程师在回顾软件里确认或修改分类，最终分类结果进入良率分析系统。自动化程度高的产线会引入ADC（自动缺陷分类）模型，先把八成以上的常见缺陷自动分掉，工程师只需要处理疑难样本。

我们厂的ADC分类准确率大约在八成左右，剩下两成疑难样本靠人工。问题恰恰出在这两成上：第一，人工判读没有统一标准，同一张图不同人分类不一致，复判一致性测试的正确率只有七成五；第二，疑难样本恰恰是影响良率的关键缺陷，误判造成的损失最大；第三，分类结果没有反馈机制，ADC分错的样本不会回流修正，模型永远停留在八成。

更隐蔽的问题是采样偏差。缺陷扫描是抽检，每片wafer可能只回看几十个缺陷点，样本量小意味着统计波动大。如果分类口径再不一致，最终进到良率分析系统的缺陷分布数据，可信度就要打问号。工艺团队拿着这样的数据去排查，很容易被误导。

四、瓶颈问题：为什么SEM图这么难读

难点一：相似缺陷难以区分。颗粒、聚合物残留、有机残留、金属残留，在高倍SEM下形貌可能非常接近，都是"一团东西"，区分它们往往要靠灰阶细节和EDX成分，而很多工程师只看形貌就下结论。难点二：工艺背景干扰。同一类缺陷在氧化层、金属层、光刻胶层上的表现完全不同，用同一个判据套所有膜层，必然出错。

难点三：观察视角单一。标准回顾流程每个缺陷只拍一张俯视图，很多缺陷的立体信息丢失了。比如一条"桥连"，俯视看可能只是一条细线，倾斜视角才能看到它是从图形侧面爬过去的。难点四：判读经验难传承。老工程师看一眼就知道"这不对"，但问他为什么，他说"就是感觉"。感觉没法复制，团队换个人标准就变。

难点五：信息记录不完整。很多回顾系统只保存缺陷图，不保存判读依据，争议发生时无法追溯"当初为什么这么分"。这几个瓶颈叠加的结果是：缺陷分类数据质量不稳定，良率分析的地基不牢。

五、解决方案：五维判读法与缺陷特征库

针对上述瓶颈，我们建立了一套标准化的五维判读流程。第一步看灰阶：先整体观察缺陷与周围区域的亮度关系，判断它是"高于表面"还是"低于表面"，是"同材质"还是"异材质"，这一步先把颗粒类（往往高亮或低亮成团）和残留类（往往与底层材质灰阶接近）粗略分开。第二步看形貌：放大观察轮廓、边缘、纹理，颗粒通常有近圆形的独立轮廓，残留往往不规则、贴附在图形边缘或沟槽底部。

第三步看位置：把缺陷坐标叠到版图（GDS）上，看它落在哪。落在图形内部且形貌规则，优先考虑工艺参数类缺陷；落在空白区，优先考虑颗粒污染；落在特定图形边缘，优先考虑显影/刻蚀类残留。位置信息在五维里权重最高，因为它直接指向机理。第四步看尺寸：与设计规则和相邻图形尺寸对比，判断严重度和影响范围。第五步上EDX：前四步仍无法确定时，做成分分析，硅、氧、碳、金属的特征峰一出来，类别基本就锁定了。

判读口径的统一靠缺陷特征库。我们花了三个月，把产线上所有历史缺陷图按类别归档，每类选十到二十张典型图，配上判读要点和易混淆对比图，做成《SEM缺陷判读手册》。新工程师培训时对着手册看图，复判一致性测试从七成五提升到九成五以上。同时把ADC的误判样本每周回流一次，用人工确认的标签重新训练，模型准确率逐步从八成提到九成。

六、实战案例：一次"颗粒"误判的完整纠正

回到文章开头那个案例。那张被分错类的SEM图，我们用五维法重新判读：灰阶上看，缺陷与金属层基底灰阶接近，而不是颗粒常见的独立高亮点；形貌上看，缺陷呈细长条状跨越两条相邻金属线，边缘与金属线轮廓连续，明显是"搭桥"形态而非独立颗粒；位置上，缺陷恰好落在密集线宽区域，该区域是桥连缺陷的高发区；EDX确认，缺陷区域铝信号正常、无外来元素。四项证据全部指向桥连残留，而非颗粒。

纠正分类后，我们沿着"桥连"的方向排查：光刻胶膜厚偏厚导致显影不净、曝光剂量偏低导致底部交联不足，两个因子叠加造成了金属层图形间的桥连。调整光刻参数后，同类缺陷密度下降了七成。如果当初分类正确，这个问题最多三天就能定位，那一周的白费功夫完全可以避免。

这个案例后来被收进缺陷特征库，作为"颗粒与桥连如何区分"的典型教学样本。我们还把五维判读法做成了回顾软件里的判读表单，工程师每确认一个缺陷都要勾选五个维度的观察结论，争议时可以完整追溯判读依据。

七、实施效果：判读一致性带来的连锁收益

五维判读法和缺陷特征库推行两个季度后，效果逐步显现。复判一致性从七成五提升到九成五，缺陷分类错误率下降了六成；因为误判导致的工艺排查返工从每月五到六起降到每月不到一起，工程师再也不用在错误方向上白忙。ADC模型配合人工回流训练，分类准确率稳定在九成以上，工程师每天需要人工处理的样本量少了三分之一。

更深层的收益是良率分析的可靠性。缺陷分布数据口径统一之后，缺陷-工艺参数的关联分析可信度大幅提升，我们基于缺陷分类数据定位了两处工艺漂移，提前避免了批量报废。缺陷回顾从"凭感觉分类"变成了"按标准判读"，这个环节终于配得上"良率分析入口"的定位。

给同行的建议：如果你所在的Fab缺陷分类也经常打架，先别急着上更贵的设备，把判读标准和特征库建立起来，投入产出比最高。设备解决的是"看得清"，标准和流程解决的是"看得懂"，而后者往往才是短板。

八、常见问题与延伸阅读

Q1：SEM图上灰阶相似的两个缺陷，怎么进一步区分？

灰阶相似说明两者在材质和高度上接近，这时候按顺序用三招：第一招，换倍数观察，低倍看缺陷与周围图形的相对关系，高倍看缺陷自身的内部纹理，颗粒往往有独立的内部结构，残留通常呈均匀的膜状或絮状；第二招，换电子束条件，用更低的工作电压观察表面敏感信息，不同材质在低电压下的衬度差异会更明显；第三招，也是最可靠的一招，上EDX做成分分析，碳、氧、硅、金属的特征峰一出来，类别基本就锁定了。记住一个原则：形貌和灰阶用来形成假设，成分用来验证假设。

Q2：缺陷特征库应该怎么建才能长期好用？

建库的关键不是图多，而是"每个类别都有典型样本加易混淆样本"。我们建库的流程是：先按缺陷大类（颗粒、残留、桥连、划伤、凹陷等）建一级分类，再按膜层（氧化层、金属层、光刻胶层）建二级维度，每个二级分类下放十到二十张典型图，每张图配三行判读要点；最关键的是每个类别配两张"易混淆对比图"，标注清楚和哪类缺陷容易混、区分点在哪。建库之后要持续维护：每周新确认的疑难样本入库，每季度组织一次复判一致性测试，用测试结果反哺特征库的更新。

Q3：ADC模型准确率上不去，问题可能出在哪？

经验上三个原因最常见。一是训练样本有偏，人工标注本身就不一致，模型学到的是"多数人的口径"甚至"错误的口径"，先解决人工判读一致性再谈模型；二是类别不平衡，常见缺陷样本几千张，罕见缺陷只有几十张，模型天然偏向多数类，需要对罕见类做过采样或合成样本；三是特征不充分，输入模型的只有单张俯视图，可以尝试把多角度图像、缺陷尺寸、位置信息一起喂给模型。记住一个原则：ADC的准确率上限不会超过人工判读的一致性水平，先把人的口径统一了，模型才有提升空间。

延伸思考：缺陷判读和良率分析怎么联动？

判读只是第一步，价值在于联动。我们现在的做法是：判读结果实时进入缺陷数据库，按批次、按设备、按时段聚合出缺陷分布，再与良率数据做关联分析——某个缺陷类型密度上升时，自动检索同时间段的工艺参数和设备状态。这套联动上线后，很多"先发现良率掉、再回头查缺陷"的被动局面，变成了"缺陷分布先报警、良率还没掉就已经在排查"，提前量从几天缩短到了几小时。判读标准的统一，是整个联动链路的地基。

Q4：DR-SEM和CD-SEM都能看缺陷，到底怎么选？

两者定位不同，不是替代关系。CD-SEM的核心能力是量测：测线宽、测孔洞直径、测图形间距，精度高、重复性好，主要用于关键尺寸的过程控制，也能顺带观察缺陷，但它的扫描视野小、缺陷定位能力弱。DR-SEM的核心能力是回顾：能根据缺陷扫描机台给出的坐标自动定位、自动拍摄多视角图像、配合EDX做成分分析，是缺陷判读的主力。实践中我们的分工是：CD-SEM负责量测数据（线宽趋势、CD均匀性），DR-SEM负责缺陷判读和分类，两个系统的数据在良率分析平台上合流，一个看尺寸、一个看缺陷，互为补充。

还有一点经验之谈：判读能力和设备档次的关系没有想象中大，真正决定判读质量的是"标准和流程"。我们刚开始用最高端的DR-SEM，判读一致性照样只有七成五；后来把五维判读法和特征库建起来，同一台设备判读一致性到了九成五。设备决定上限，流程决定你实际拿到的那部分，先把流程做扎实，再谈设备升级。

九、行动清单：明天就能开始的三件事

第一，从你的历史缺陷数据里挑出十张最有代表性的SEM图，用五维判读法（灰阶、形貌、位置、尺寸、成分）逐张过一遍，写下判读依据，这就是你个人特征库的第一批素材；第二，找你的缺陷工程师同事，做一次"背靠背判读"：同一批图各自独立分类，对比不一致的案例，差异点就是你们判读标准的裂缝，先补裂缝再谈其他；第三，把五维判读法打印成一张检查表贴在回顾工作站旁边，坚持一个月，你的判读一致性和自信心都会明显提升。判读能力的成长没有捷径，就是标准加练习，但这两样，今天就能开始。

最后补充一句：判读能力的提升和良率分析的深度是正相关的。缺陷分类准确了，缺陷分布数据才有价值，缺陷与工艺参数的关联分析才靠得住，良率改善的方向才不会被带偏。所以别小看"看图"这件小事，它是整个良率工程链条里投入产出比最高的环节之一。

八、配图：数据可视化

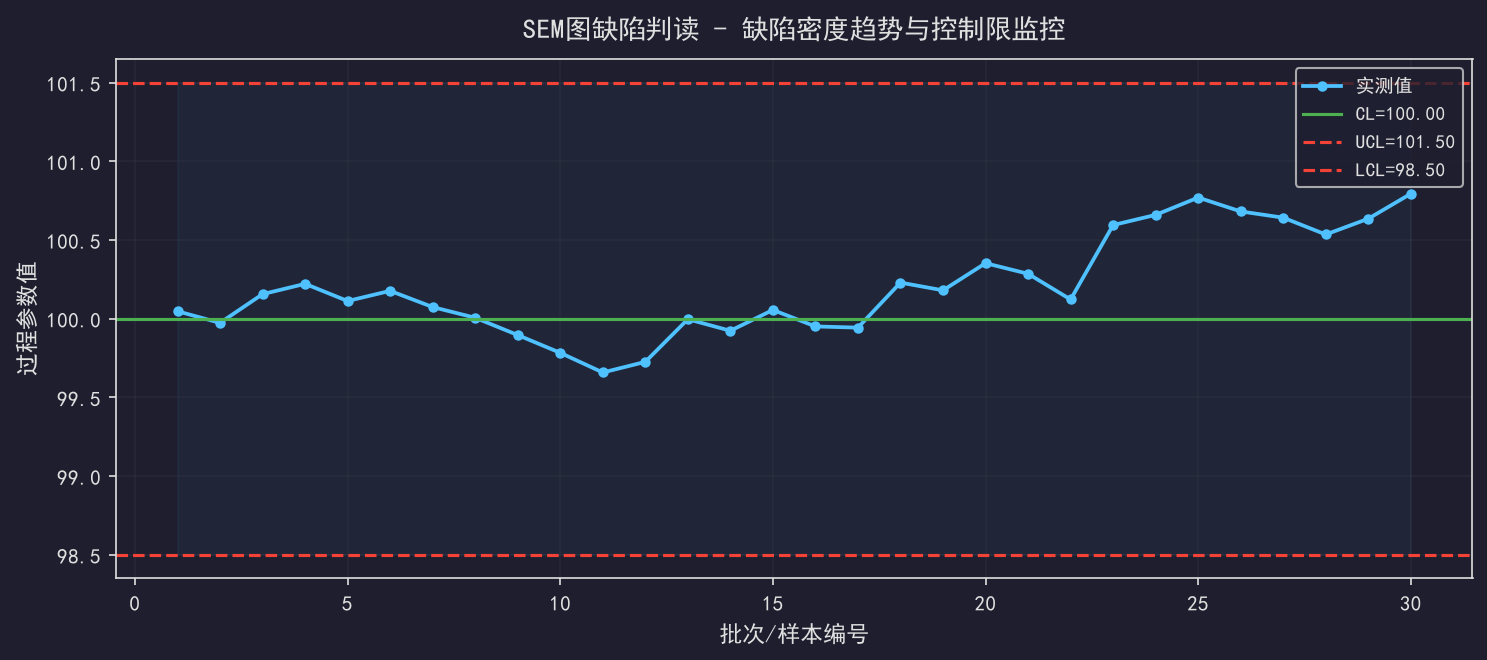

图1：缺陷密度趋势与控制限监控

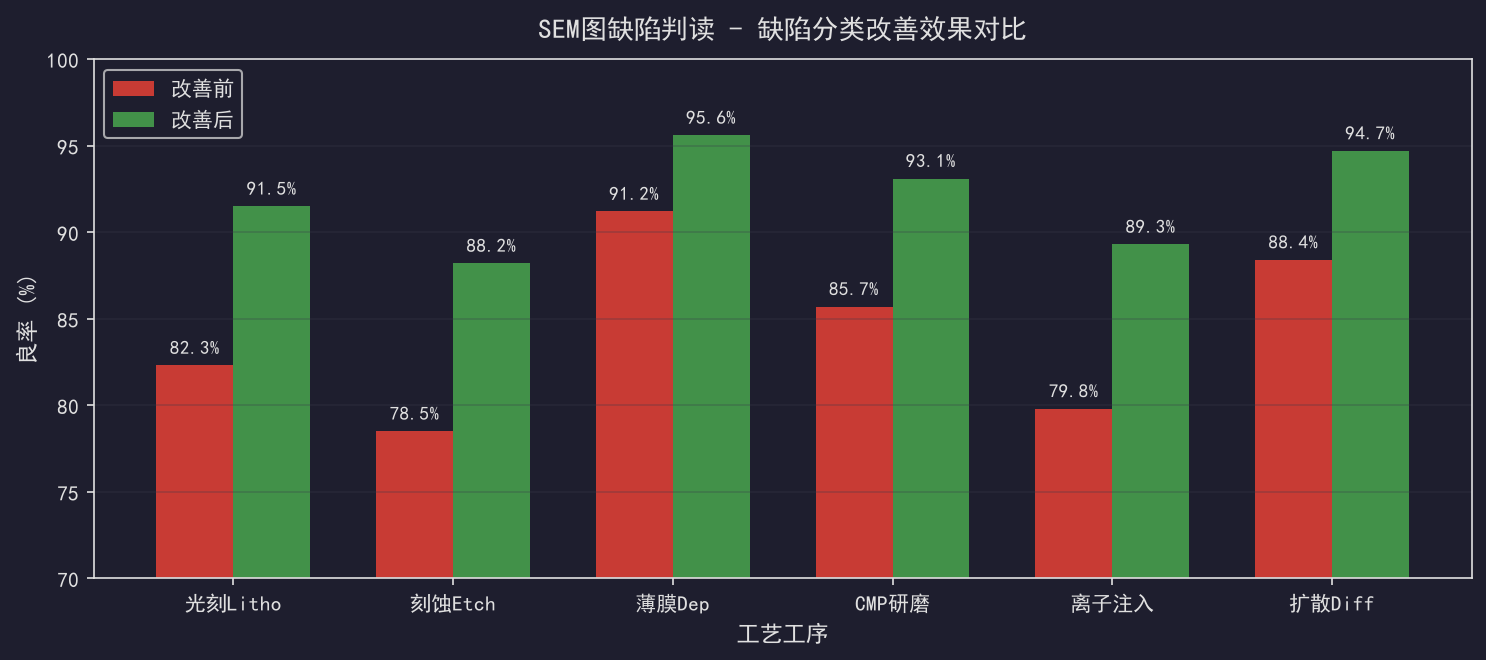

图2：缺陷分类改善效果对比

九、SEM五维判读法要点对照表

十、常见缺陷类型与判读特征对照表
