多模态大模型读WaferMap：图文结合定位缺陷模式

GPT-4V/Gemini等视觉语言模型辅助FAB良率分析，从WaferMap图像识别失效模式

分类：半导体AI融合 发布时间：2026-08-03 09:40

工程师看WaferMap找规律，大模型看图也能找——哪个更准？这篇笔记用一次真实的FAB良率分析实践来回答：不是二选一，而是让大模型当“第一双眼睛”，让工程师当“最终裁判”。

一、背景故事：深夜里的边缘环

深夜的十二英寸晶圆厂，良率分析工程师小陈盯着屏幕上的WaferMap，眉头越皱越紧。过去三十二片晶圆全部出现了同一种“边缘环状”失效，红色bin在晶圆边缘连成一道完整的弧线，几乎覆盖了最外圈的两排die。这已经是这个月第三次出现完全相同的图案了，前两次每次都要花两到三天时间才能定位到根因，而在这期间，缺陷源头机台还在夜以继日地生产，每一小时都在产生新的报废品。更让人头疼的是，这个批次是重点客户的加急订单，交期压力让小陈连睡觉都在想那张图。，而类似的深夜，在每一座晶圆厂里都在上演。

在半导体制造里，WaferMap是良率分析的“第一现场”。一片十二英寸晶圆上分布着数万颗die，每颗die经过上百道工序后，以bin码标记好坏，把die的状态按物理坐标画出来，就得到一张WaferMap。缺陷的空间分布从来不是随机的：边缘环指向工艺均匀性问题，中心聚集指向喷淋头或气流分布异常，直线划痕大概率来自机械手损伤，重复单元则往往与掩膜或步进曝光有关。工程师读图，读的其实是失效机理的“空间指纹”。一张图看懂了，往往比翻十页参数报表更接近真相，这也是良率工程师之间“看图过招”的底气所在。，这正是数据可视化在良率管理里不可替代的原因。

先看一组数据。月产三万片晶圆的工厂，每天产生约一千张新的WaferMap，缺陷模式超过五十种。工程师平均每张图需要三到五分钟完成判读，还要翻历史记录比对同类案例，遇到疑似新模式的还要组织讨论会。小陈这次遇到的边缘环状缺陷，最终定位到CMP设备研磨垫寿命末期，但那是三天之后的事了，期间又报废了四十片晶圆，每片晶圆价值数千元，这笔账算下来相当惊人，几乎相当于把一台入门级设备的月产能利润赔了进去。，更不用说报废背后还有客户交期违约、品牌信誉受损这些算不清的隐性成本。

转折发生在一个普通的夜班。小陈抱着试试看的心态，把WaferMap截图和机台参数文本一起丢给GPT-4V，问了一句“这是什么缺陷模式”。模型几秒钟后给出了“疑似边缘排除环伴研磨不均”的判断，还列了三条排查建议，其中第一条和最终根因完全吻合，后面还贴心地补了一句“建议优先检查研磨垫寿命状态”。这件事让小陈开始认真思考：当大模型看图也能找规律的时候，工程师的工作方式会发生怎样的变化？是威胁，还是助手？也就是从那天起，小陈的电脑桌面上多了一个AI对话框的快捷方式，而他当时还没有意识到，这个习惯会改变整个部门的工作方式。

二、技术原理：从Bin Map到视觉语言模型

先理解WaferMap的数据本质。它是一张把die的bin状态按晶圆物理坐标排列的矩阵图，常见的模式类型包括边缘环、中心聚集、划痕线、重复单元、径向梯度和随机分布。每一种模式都对应着不同的失效机理：边缘环指向工艺腔室的径向均匀性变差，中心聚集往往与气体喷淋头堵塞或加热器分区失效有关，重复单元则提示光刻掩膜或扫描轨迹异常，随机分布大多与来料或颗粒污染相关。模式识别本质上是在做“空间分布到失效机理”的映射，这张映射表就是良率工程师吃饭的本事。，也是自动化系统最想攻克的城墙。

传统图像识别怎么做这件事？模板匹配、Hough变换检测直线划痕、DBSCAN密度聚类识别聚集区域、傅里叶变换寻找周期性图案，这些经典算法在单一、规则的模式上表现尚可，单项准确率能做到八成以上。但真实产线上的缺陷往往是复合的，边缘环加中心簇同时出现，规则之间互相干扰，算法准确率大幅下降。更重要的是，这些方法只能回答“是什么形状”，回答不了“可能是什么原因”，根因判断仍然要人工完成，自动化只做了一半。，于是“算法初筛、人工复核”成了这类项目心照不宣的最终归宿，这本质上是用人力给算法兜底，成本并没有真正降下来。

多模态大模型则是另一条路线。以GPT-4V、Gemini、Qwen-VL为代表的视觉语言模型，先用视觉编码器把图像切分成patch并编码为视觉token，再用跨模态注意力机制把视觉信息与文本信息对齐，最后通过自回归解码器生成自然语言结论。工程师可以把WaferMap图像、工艺参数文本、历史案例描述一起输入模型，让它输出结构化的分析结果，这本质上是一次“看图说话”的推理过程。模型在数十亿图文对上学到的通用视觉常识，让它能理解“环状”“聚集”“划痕”这些空间概念，而不需要为晶圆图单独训练。，这正是它和传统机器视觉最本质的分野。

与传统分类器相比，多模态大模型有三个关键差异：一是零样本和少样本能力，不需要为每个新模式重新训练模型，给几个示例就能泛化；二是指令跟随能力，可以要求模型按固定JSON结构输出模式名称、置信度和根因假设，方便下游系统解析；三是多轮对话能力，工程师可以追问“如果是机械手损伤，划痕方向应该怎样”，模型会结合图像重新推理。这些能力组合起来，正好对应良率分析中“初判、追问、复核”的真实工作流，而不是简单地把人换成一个分类器。，这也是我们最终选择这条路线而不是继续堆规则的根本原因。

三、现状分析：人海战术与规则引擎的困局

目前FAB的主流做法仍是“人加规则系统”。良率分析工程师每天花大量时间翻图，资深工程师凭经验一眼认出常见模式，但经验沉淀在个人脑子里，很难标准化传承。某头部晶圆厂的内部调研显示，工程师日均处理WaferMap约一百二十张，其中约六成五是重复性判断，真正需要深度分析的不超过两成。也就是说，每天有两三个小时的人力消耗在“看图和翻历史”这种低价值劳动上，而这部分恰恰是最容易被自动化替代的。，这为AI辅助留出了明确的切入空间，也让投资回报率的测算有了依据，项目立项时这个数字就是说服领导的第一张牌。

商用良率分析平台提供了bin map可视化和模式分类插件，但大多建立在预定义规则库之上。规则库的维护成本高得惊人：新设备、新工艺节点不断带来新模式，规则需要人工更新。某工厂的规则库从建厂初期的八十条膨胀到九百多条，维护团队疲于奔命，规则之间还会互相冲突，误判率不降反升。更尴尬的是，规则库膨胀到一定程度后，连维护工程师自己都说不清每条规则的适用范围，系统变成了一个没人敢动的黑盒子。，规则引擎这条路已经走到了性价比的拐点，继续维护下去，成本只会越来越高，收益却越来越低。

再看人的因素。统计显示，同一片晶圆由不同工程师判读，结论一致率只有百分之七十八到八十五；同一工程师在不同时间判读，结果也可能漂移，疲劳、情绪、经验积累都会影响判断。某厂对目检环节做过复盘，复合缺陷模式的漏检率达到百分之十八到二十二，这些漏检最终转化为后段测试的良率损失和客户投诉。人不是不努力，而是这种高强度、高重复的视觉判断本身就超过了人的稳定输出能力，这是生理规律，不是态度问题。，这也解释了为什么同一套判图标准在不同工厂之间很难直接复制。

也有人尝试过深度学习路线。用CNN训练缺陷分类器，对单一模式准确率可以做到百分之九十以上，但代价是要上万张标注图，标注人工成本每张约两元，一个新模型从标注到上线要两到三个月。更麻烦的是迁移能力差：换一个机台、换一层工艺，数据分布就变了，模型基本作废，需要重新标注训练。这条路在模式数量爆炸的先进节点上，越来越走不通，标注成本和新模式出现的速度根本追不上。，这也是很多工厂的AI项目最终变成“标注外包项目”的根本原因，数据飞轮转不起来，再好的算法也只能原地打转。

四、瓶颈问题：模式爆炸、复合缺陷与知识断层

第一个瓶颈是模式爆炸。先进工艺节点（七纳米及以下）的缺陷模式数量是成熟工艺的两到三倍，而且大量模式是“非典型”的，只出现过几十次甚至几次，远远不足以支撑深度学习训练。规则库和分类器都面临“长尾分布”的尴尬：头部的常见模式覆盖得很好，尾部的新颖模式几乎无能为力，而恰恰是这些尾部模式藏着最严重的工艺隐患。新工艺爬坡期的前三个月，几乎每周都会出现没见过的新图案，靠人工和规则库根本反应不过来。，谁能先搞定长尾，谁就能在良率竞争里占据先手，而这个问题，规则和分类器都给不出答案。

第二个瓶颈是复合缺陷。实际生产中，同一片晶圆往往叠加多个缺陷源，比如机械手划伤加气流不均同时存在。传统方法把模式当作互斥类别处理，遇到复合模式就失效。某案例中，蚀刻机台射频匹配器老化导致的“径向梯度加边缘环”复合模式，被规则引擎误判为单纯的边缘环，根因排查方向整个错了，多花了五天时间，报废晶圆数量翻了一倍。复合缺陷的可怕之处在于，它会让单一模式识别准确率再高的系统都显得不可靠。，这提醒我们，识别系统的设计从一开始就要把“复合”当作一等公民来对待。

第三个瓶颈是知识断层。资深工程师的判图经验难以标准化，人一走，经验就没了。某厂三年内流失了四名资深良率工程师，他们随身携带的“模式记忆库”随之消失，新人培养周期长达十八个月。行业普遍存在这样的问题：经验无法沉淀为组织资产，良率分析能力高度依赖个人，这在人员流动频繁的行业里是巨大的风险。更现实的是，资深工程师的时间被会议和报告占满，真正坐在屏幕前看图的反而全是新人，判断质量可想而知。，把个人经验变成组织能力，是每一个制造企业都要补的课，知识库、案例库、师徒制，都是这道题的参考答案。

第四个瓶颈是响应速度。传统流程“目检、建case、查历史、出报告”平均耗时两到四小时，而缺陷源头机台在这期间可能继续生产。以月产三万片、每片均价三千元估算，晚定位一小时大约损失一万五到三万元。更重要的是，拖得越久，失效机理越可能被后续工艺掩盖，根因分析难度指数级上升，很多缺陷最终只能“带病生产”或不了了之。速度就是钱，这句话在良率分析里从来不是比喻，而是每个月报表上的真实数字。，这也是为什么我们说，良率分析的天花板不在算法，而在流程，流程快，损失就小，这个朴素道理放在哪个工厂都成立。

五、解决方案：四层架构的人机协同体系

我们的解决方案可以概括为四层架构：数据接入层、提示工程层、推理校验层、结果回流层，整体形成“大模型初判、工程师复核、系统闭环”的人机协同模式。核心思路不是让大模型替代工程师，而是让大模型承担速度和覆盖广度，让工程师专注于判断和根因深挖，各取所长，而不是互相较劲。系统定位是“给工程师配一个二十四小时不休息的初级分析师”，把人的精力留给机器做不了的事。，事实证明，这个定位让工程师接受度很高，落地阻力小了一半，毕竟没有人真的想被替代，但谁都愿意要一个不知疲倦的帮手。

数据接入层负责把MES和EDA系统中的WaferMap数据抽取出来，渲染成标准化图像，统一色阶、统一bin码映射、统一分辨率（1024乘1024），保证视觉编码器输入一致。同时打包工艺上下文，包括机台号、腔室号、Recipe版本、关键膜厚数据，转成文本随图像一起送入模型。这一步的关键是标准化，图像渲染规则不统一，模型效果就会不稳定；我们踩过的坑是早期不同系统导出的图色阶不一致，导致模型对同一种缺陷给出不同结论，统一渲染后才稳定下来。，标准化的每一分投入，都会在后续每个机台群的接入中加倍返还，这是我们在扩展阶段最深的体会。

提示工程层是效果的核心。我们设计了结构化prompt模板，包含角色设定（“你是一名有十五年经验的半导体良率分析工程师”）、任务定义（识别缺陷模式、给出置信度与根因假设）、输出格式（严格的JSON schema）、示例（few-shot）。工艺上下文以键值对注入，历史相似案例通过向量检索召回作为参考，让模型“带着案例库看图”。实测发现，prompt里加不加“请用中文回答”都会影响输出稳定性，提示工程的门道比想象中多得多。，这些细节最终都会反映在识别准确率的几个百分点上，别小看这几个百分点，在月产三万片的规模下，它就是几十万元的差别。

推理校验层设置了三重闸门。第一重是规则校验，检查JSON格式合法性、模式名称是否在白名单内；第二重是置信度阈值，只有置信度不低于零点八五的结论才自动采纳，低于阈值转人工复核；第三重是双模型投票，GPT-4V和Gemini同时推理，结论一致才高置信采纳。实测双模型一致率约百分之八十二，不一致时转人工处理，把误判率压到很低的水平。这三重闸门看似保守，却是系统能在产线上站住脚的关键，因为产线最怕的不是慢，而是错。，宁可多转人工，也不能放错一个结论进自动流程，这是用保守换信任，值得。

结果回流层让系统持续进化。采纳的结论写入良率知识库，自动关联MES工单，触发机台暂停和报警规则；同时沉淀为新的few-shot示例，进入下一轮提示工程。每个季度用标注集评估模型表现，Prompt模板和知识库持续迭代。这个闭环运转三个月后，系统准确率会有肉眼可见的提升，这也是系统区别于一次性工具的根本所在。知识库从零积累到四千条案例后，模型的参考质量明显上了一个台阶，越用越准。，数据飞轮一旦转起来，系统的价值会随着时间指数增长，越早部署，护城河就越深，后来者想追平要付出数倍的代价。

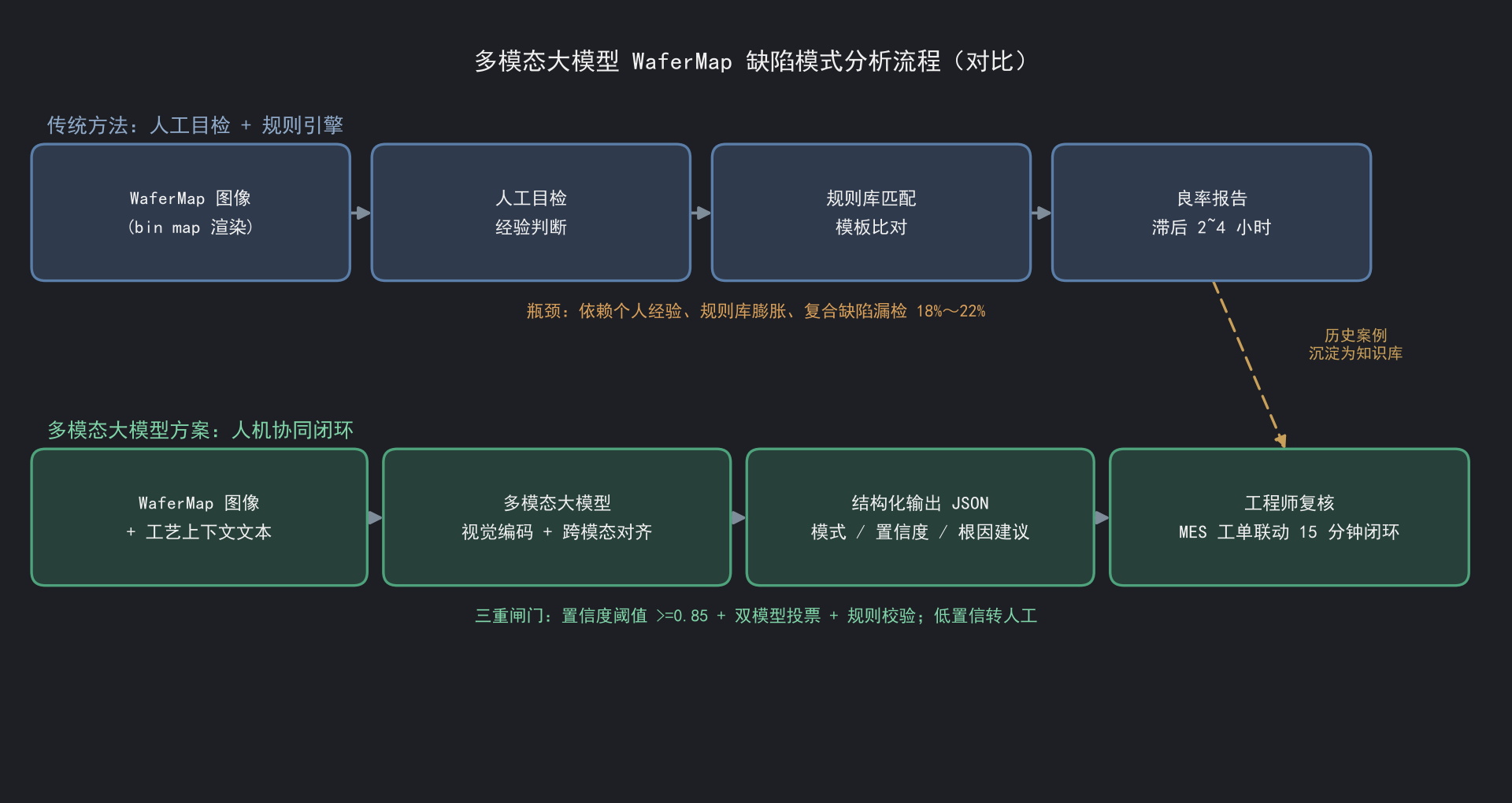

图1 多模态大模型WaferMap缺陷模式分析流程（对比传统方法，作者绘制）

六、实战案例：某12英寸逻辑产线蚀刻区试点

案例背景：某十二英寸晶圆厂先进逻辑产线，月产两万八千片，在蚀刻区三个机台群试点多模态大模型WaferMap分析系统，覆盖十二个缺陷模式。试点前三个月的人工判图记录共约十一万张，作为基线数据和few-shot示例来源。试点团队共五人：两名良率工程师、一名数据工程师、一名MES开发、一名AI算法工程师。选蚀刻区的原因很直接：这里是全厂缺陷模式最复杂、历史误判最多的区域，试点效果最有说服力。，三个月后回头看，这个选择的正确性被数据反复验证，因为再好的方案，都要在最难的地方证明自己。，试点范围虽小，但流程是完整的。

实施节奏：第一周完成数据接入与图像渲染标准化，打通MES、EDA数据抽取链路；第二周构建prompt模板与JSON schema，用两千张历史标注图挑选few-shot示例，反复测试提示词效果；第三周上线“初判加复核”模式，工程师对低置信度结果人工复核并反馈修正；第四周开启结果自动回流，接入MES工单系统，实现告警联动。整个试点没有动任何产线流程，只是在分析侧加了一层AI辅助，实施阻力比想象中小得多。，全程没有影响过一片在制品的正常流转，产线最怕折腾，这种四平八稳的导入方式反而让各方都愿意配合，这一点比什么都重要。

关键效果数据：系统对十二个模式的综合识别准确率百分之八十七点三，高于工程师平均的百分之七十八点五；复合缺陷模式识别准确率从规则引擎的百分之四十一提升到百分之七十九；单张WaferMap平均判断时间从三点五分钟降到零点四分钟。人工复核比例约百分之三十一，随系统迭代逐步下降，三个月后降到百分之十九。工程师的反馈也从最初的将信将疑，变成“先看AI怎么说，再决定要不要反驳”。，这个趋势还在继续，半年后人工复核比例有望降到一成以下，准确率和信任度同步上升，系统才算是真正站稳了脚跟。

最有说服力的是一次复合缺陷案例。某批次出现“边缘环加划痕”复合模式，传统规则引擎判定为单纯边缘环并建议检查CMP工序，实际根因却是机械手末端执行器划伤叠加工艺腔室气流不均。大模型在JSON输出中同时给出两个模式，并标注“疑似复合缺陷，建议分开排查”。工程师按此思路四小时内锁定机械手问题，避免了约一百二十片晶圆的继续报废。这个案例后来被写进周报，成了系统推广时最有力的内部证据。，这类案例积累多了，工程师对大模型的信任就从感性变成了理性，信任一旦建立，后面的推广就顺理成章了。

算一笔成本账。GPU推理成本约每张图零点零二元，按日均一千张图计算每天约二十元，相比人工判图每小时八十元的人力成本和误判带来的隐性损失，投入产出比非常显著。标注成本方面，新工艺节点所需的标注量从一万张降到三百张，few-shot方式让标注人力节省约百分之九十七，新工艺导入周期从三个月缩短到两周。算完这笔账，财务部门再也没在系统预算上卡过脖子。，而且随着模型能力提升，这个成本还有进一步下降的空间，对工厂来说，这才是可持续的AI落地姿势，毕竟再好的技术，最终都要过成本这一关。

七、实施效果：良率、效率与组织能力的三重收益

良率指标：试点机台群缺陷导致的前段良率损失从百分之二点一降到百分之一点三，换算为每月多产出约二百二十片合格晶圆，按每片四千元计算月增收约八十八万元。缺陷定位平均耗时从三点二小时缩短到零点六小时，工程师从“救火队员”变成了“预防医生”，开始有时间做趋势分析和预防性维护。指标评审会上，厂长只问了一句“什么时候推广到全厂”，这个问题本身就是最好的验收报告。，这套数字写进月报后，再也没有人质疑AI项目的价值，结果导向永远是最好的说服方式，比一百页方案书都管用。

组织效能：资深工程师从重复判图中解放出来，转向高价值根因分析；新人培养周期从十八个月缩短到六个月，大模型充当“随身导师”，随时解释某个模式的判断依据。知识沉淀为结构化知识库，已积累四千二百条模式与根因对应案例，不再依赖个人记忆，人员流动不再意味着能力流失。原来最怕的“工程师离职带走经验”风险，现在被知识库稳稳地兜住了。，这个转变让团队结构都发生了变化，分析岗开始向数据岗倾斜，组织跟着技术进化，这是意料之外却在情理之中的收获，也让更多年轻人看到了良率分析岗位的新可能。

系统扩展：试点成功后扩展到CVD、光刻、CMP共十一个机台群，覆盖四十七个缺陷模式。模型每季度迭代一次，准确率季度环比提升一点五到三个百分点。双模型投票机制把高置信误判率控制在百分之零点五以下，规则校验把格式错误率控制在千分之一以内，系统稳定性达到了生产可用级别。扩展过程中发现，图像渲染标准化做得越彻底，新机台群的接入就越快，前期投入开始产生复利效应。，新机台群的平均接入时间已经缩短到一周以内，标准化红利开始兑现，规模越大，边际成本越低，这就是平台化思路的威力。

风险与边界也必须说清楚。多模态大模型仍然会在罕见模式上“自信地犯错”，因此置信度阈值、人工复核、规则校验这三重闸门一个都不能省；数据安全方面，WaferMap图像脱敏后部署在企业内网私有化模型上，全程未使用公网API，满足信息安全管理要求；模型幻觉问题通过白名单约束和知识库RAG检索双重缓解。AI是放大器而不是保险丝，这个定位我们写进了项目章程的第一页。，产线上的AI应用，安全边界永远要画在最前面，边界画清楚了，使用的人才有安全感，系统才能走得远，这也是内部复盘反复强调的铁律。

回到开头的问题：工程师看WaferMap找规律，大模型看图也能找——哪个更准？我们试点的答案是：两者结合最准。大模型负责速度和覆盖广度，把从两小时到十五分钟的提速做实；工程师负责判断和根因深挖，把百分之八十七的准确率推向百分之百的处置闭环。人机协同，才是FAB良率分析的正确打开方式。技术会迭代，模型会升级，但“机器跑得快、人看得准”的分工，大概率会一直成立。，未来随着模型迭代，这个分工只会越来越默契，当机器和人各就各位，良率分析这个岗位的内涵也会被重新定义，而定义权掌握在今天的工程师手里。

表1 WaferMap缺陷模式识别方法对比（基于试点实测数据）
