【摘要】旋涂厚度与转速的负二分之一次方成正比，这个公式几乎人人会背，但真到产线上按公式算出来的转速涂出来的膜厚经常差百分之十几。本文从Emslie与Meyerhofer模型讲清厚度公式的适用边界，拆解粘度、固含量、溶剂挥发、加速度、排风、温湿度六个真实影响因子，给出一套两小时完成的转速标定方法，以及把片内均匀性从2.8%压到0.9%的完整过程。
分类：设备工艺 | 发布日期：2026-08-13 | 阅读时长：约12分钟
一、背景故事：按公式算的转速为什么涂不出想要的厚度
一位新来的工艺工程师接到任务，要把某层光刻胶从1500nm改到1100nm。他很快给出了方案：现在1500nm对应转速2000rpm，按厚度与转速负二分之一次方成正比的关系，要降到1100nm，转速应设为2000乘以1500除以1100的平方，算出来是3719rpm。他直接把配方改成3700rpm跑了一批。
实测结果是1043nm，比目标低了57nm，偏差5.2%。更麻烦的是片内均匀性从原先的1.6%劣化到了3.1%，晶圆边缘明显偏薄，后续曝光的CD在边缘位置整体偏移，这批片子最后走了返工。
这不是他算错了，公式本身没问题。问题在于那个公式成立有前提，而他把一个理想模型当成了产线配方。真实的旋涂过程里，转速一变，溶剂挥发速率、液膜剪切历史、边缘气流状态全都跟着变，这些二阶效应在转速跨度不大时可以忽略，但从2000跳到3700，跨度接近一倍，二阶效应就压不住了。
这篇文章想说清楚的就是这件事：厚度公式到底怎么来的、它在什么范围内可信、超出范围之后哪些因子会接管主导地位、以及在产线上正确的做法是什么。所有数据来自我们厂三款常用光刻胶的实测标定，数值做了脱敏缩放但相对关系真实。
二、技术原理：从Emslie方程到实用幂律
旋涂的物理模型最早由Emslie等人在1958年提出。基本思路是把胶液看成不可压缩的牛顿流体薄膜，在旋转产生的离心力与流体粘性阻力之间建立平衡。在忽略溶剂挥发和科氏力的前提下，可以推导出液膜厚度随时间演化的方程，其解显示厚度趋近于与角速度平方根成反比、与运动粘度平方根成正比的形式。这个结论有一个非常重要的性质：最终厚度与初始滴胶量无关。也就是说只要滴胶量足够铺满晶圆，多滴少滴不改变最终厚度，这一点常被误解。
Emslie模型的问题是它没有考虑溶剂挥发。实际的光刻胶是固体树脂溶于溶剂的溶液，旋涂过程中溶剂持续挥发，液膜粘度随时间上升，最终固化成膜。Meyerhofer在1978年把挥发项加了进去，得出的结论是最终干膜厚度正比于固含量、正比于粘度的三分之一次方、正比于挥发速率的三分之一次方、反比于角速度的二分之一次方。产线上常用的简化幂律形式厚度等于常数乘以转速的负n次方，就是从这里来的，n的理论值是0.5。
表1：旋涂膜厚六大影响因子的作用机理与控制建议
但实测的n值往往不是0.5。我们对三款胶做过完整标定，在1200至5000rpm的常用区间内，n值分别是0.487、0.503和0.462。偏离0.5的原因主要有两个：一是溶剂挥发速率本身与转速有关，转速越高气流越强挥发越快，这会部分抵消离心减薄的效果，使n偏小；二是高粘度胶在高剪切率下呈现非牛顿特性，表观粘度下降，使n偏大。所以正确的做法不是套用0.5，而是对每款胶在自己的设备上实测标定n值。
还有一个必须强调的边界：低转速区模型失效。当转速低于约1000rpm时，离心力不足以在挥发主导之前完成液膜的均匀铺展，厚度会显著高于幂律预测值，而且均匀性急剧劣化。本文图1中800rpm那个点明显偏离拟合线就是这个原因。同样，转速高于6000rpm后，气流湍流开始出现，厚度进入另一个不稳定区间。实用建议是把工作区间限定在1200至5000rpm，需要更薄的膜应该换低固含量的胶，而不是一味提高转速。
三、现状分析：产线上通常怎么定转速
我接触过的工厂，定转速主要有三种做法。第一种是抄原厂数据表。光刻胶供应商会提供一条转速与厚度的曲线，工程师直接照着查。这种做法的问题是原厂曲线是在他们自己的标准涂布机、标准环境下测的，与你的设备排风、你的洁净室温湿度不可能完全一致。我们对比过三款胶的原厂曲线与自测曲线，在同一转速下厚度偏差分别是4.1%、6.8%和2.3%。
第二种是三点法。取低中高三个转速各跑一片，测厚度后画一条曲线插值。这比抄数据表好，但三个点拟合两参数幂律，自由度只剩一，任何一个点的量测误差都会直接歪曲整条曲线。而且三点法通常不做重复性验证，拿到的是单次测量结果，没法判断偏差里有多少是真实的、多少是量测噪声。
第三种是历史配方微调。产线上跑了多年的配方，厚度偏了就把转速加减五十，试到对为止。这种方式在稳态生产下能用，但完全不理解背后的关系，一旦换胶批号或者设备做过大修，就得从头试，而且没有任何知识沉淀。
共同的问题是几乎没有人系统地管理均匀性。大部分工厂的涂布参数验收只看平均厚度是否在规格内，至于片内均匀性、片间稳定性，只在出现明显缺陷时才去查。但对先进节点或者对CD控制要求高的层，均匀性的重要性其实超过平均厚度，因为平均厚度偏一点可以靠曝光剂量补偿，片内不均匀是补不回来的。
四、瓶颈问题：卡在哪里
第一个瓶颈是量测本身。膜厚一般用椭偏仪或反射光谱法测，单点重复性通常在0.3%以内，看起来很好。但片内均匀性要求测49点甚至121点，每点的定位误差、晶圆装载的偏心、边缘排除区的设定差异，都会引入系统性偏差。我们做过一次Gage R&R，发现片内均匀性这个指标的量测系统变异占总变异的31%，也就是说看到的不均匀有三成是量出来的不是涂出来的。这个发现直接推翻了之前两个月的优化结论。
第二个瓶颈是环境的隐性波动。洁净室的温湿度控制指标通常写的是温度正负0.5度、湿度正负5%RH，这个规格对大多数工序足够，但对旋涂远远不够。温度每变化1度，膜厚变化约1.5%；涂布机所在的位置如果靠近门口或者回风口，实际温度波动可能远超监控点的读数。我们在涂布机杯口装了独立的温湿度记录仪，发现同一天内杯口温度峰谷差达到1.4度，而洁净室中央监控点显示只有0.3度。
第三个瓶颈是加速度这个被忽略的参数。几乎所有人都关注主转速，很少有人关注从静止到主转速的加速度。加速度决定了液膜在达到稳态转速之前经历的剪切历史，直接影响铺展的均匀性。加速度太低，胶液在低速阶段就开始挥发，中心区域先固化，形成中心厚边缘薄的形貌；加速度过高又可能甩胶产生边缘缺陷。很多设备的默认加速度是出厂值，从来没人动过，也没人知道它是多少。
第四个瓶颈是换批管理的松散。光刻胶是有批次差异的，固含量和粘度都有允收范围，比如固含量标称28%允收正负0.5%。在允收范围的两端，膜厚差异可以达到3.6%。如果换批不做标定直接生产，这3.6%就是白白送出去的良率风险。但换批标定要占用设备时间和测试片，在产能紧张时经常被跳过。
五、解决方案：两小时完成的标定方法
我们最终固化下来的是一套两小时的标准标定流程，既保证了模型精度，又控制了设备占用时间。流程分五步，下面逐步说明。
第一步是量测系统确认，占用20分钟。取一片已知厚度的标准片，在同一位置重复测10次，计算重复性标准差；再取该标准片装卸5次各测一遍，计算再现性。要求量测系统变异占容差的比例低于10%才继续，否则先修量测。这一步看似浪费时间，但前面说过，量测不准会让后面所有工作白做。
第二步是七点转速扫描，占用50分钟。在1200至5000rpm区间内按对数等间距取七个转速点，每个转速跑两片，共14片。为什么是对数等间距而不是线性等间距？因为幂律关系在双对数坐标下是直线，对数等间距能让七个点在拟合直线上均匀分布，拟合精度最高。线性等间距会导致高转速区点过密、低转速区点过疏，拟合权重失衡。
第三步是拟合与验证，占用20分钟。把14个数据点在双对数坐标下做线性回归，得到斜率负n和截距。要求R方不低于0.995，否则说明数据有异常点或者设备状态不稳。拟合完成后，在区间中部取一个未参与拟合的转速跑两片做验证，预测值与实测值偏差应在1.5%以内。这个留出验证点的做法很关键，它能发现过拟合和系统性偏差。
图1：某款正性光刻胶在12组转速下的膜厚实测值。在1200至5000rpm区间内实测数据与幂律模型高度吻合，但800rpm点明显高于拟合线，说明低转速区溶剂挥发主导，理论模型已不适用。
第四步是均匀性优化，占用25分钟。固定标定好的主转速，对加速度做三水平试验，典型取8000、12000、16000rpm每秒，每水平跑两片测49点均匀性。同时记录滴胶量、排风量的当前设定值。选出均匀性最优的加速度作为配方值。如果三个水平的均匀性都不理想，说明问题不在加速度，应转向排查排风分布或主轴跳动。
第五步是留档与换批规则，占用5分钟。把标定曲线的两个参数、R方、验证点偏差、当次的胶批号、固含量与粘度实测值、环境温湿度、设备编号全部记入标定台账。换批规则我们定的是：同批号内有效期三个月，换批必须重做第二步至第四步的简化版（转速点减为四个，不做加速度试验），耗时约35分钟。如果新批号的固含量与上一批偏差小于0.2%，允许仅做单点验证，耗时10分钟。
六、实战案例：把片内均匀性从2.8%压到0.9%
这是我们在一台涂布显影一体机上做的专项。起因是某产品层的CD在晶圆边缘系统性偏大，追下去发现是边缘胶厚偏薄。初始状态：片内均匀性3sigma除以均值为2.80%，片间标准差14.2nm，形貌是典型的中心厚边缘薄，半径方向从中心到边缘单调下降约4.1%。
第一项措施是加速度优化。查设备参数发现加速度设的是出厂默认的6000rpm每秒，偏低。做三水平试验后选定12000rpm每秒，均匀性从2.80%降到2.31%，边缘偏薄的形貌明显改善。这一项零成本，只改了个参数。
第二项是排风调平。用热线风速仪在涂布杯口沿圆周测八个方位的风速，发现靠近排风口一侧比对侧高出23%，气流不对称导致溶剂挥发不均。调整了排风管路上的风量调节阀并加装了均流板，八方位风速差收到6%以内。均匀性进一步降到1.94%。
第三项是温湿度收紧。在杯口加装独立温湿度记录仪后，确认了前面提到的1.4度波动。与设施部门协作，在涂布机上方单独增加了一路恒温送风，并把该区域的湿度控制目标从45%正负5%RH收到45%正负1%RH。这一项投入约十二万人民币，是所有措施中花钱最多的，但效果也最显著：均匀性从1.94%降到1.62%，片间标准差从10.8nm降到7.9nm，片间稳定性的改善尤其明显，因为环境波动本来就是片间差异的主要来源。
第四项是滴胶量校准。前面说过Emslie模型预测厚度与滴胶量无关，但那是在滴胶量充分的前提下。实测发现原设定的2.4mL在高转速下略显不足，铺展到边缘时液膜已经开始固化。做了2.0到3.2mL的五水平试验，选定2.8mL，均匀性降到1.38%。这里的经验是滴胶量不是越多越好，过多会增加甩出量、污染杯体、提高耗材成本，而且超过某个阈值后对均匀性不再有改善。
第五项是喷嘴清洗周期。原周期是每200片清洗一次，通过对清洗前后的缺陷率对比，发现从第60片左右开始彗星缺陷率上升。把周期改为每50片，均匀性降到1.21%，同时彗星类缺陷下降七成。第六项是主轴跳动复核，测得径向跳动4.2微米，在允许范围内但接近上限，做了一次轴承预紧调整后降到1.8微米。最终综合实施后片内均匀性0.90%，片间标准差4.3nm。
七、实施效果：数据说话
这个专项做了两个半月，直接效果是该产品层的边缘CD偏移问题彻底消除，边缘三环的CD均值与中心区偏差从原先的3.7nm降到0.8nm，该层的CD片内均匀性指标满足了客户新版规范的要求。
良率方面，该产品在专项完成后的连续十二周平均良率比专项前十二周提升了0.62个百分点。需要说明的是这0.62个点不能全部归功于涂布优化，同期还有其他改善项在推进，我们通过分层对比估算涂布贡献约在0.4个点左右，按当时产量折算年化收益约三百二十万人民币，相对于十二万的恒温送风投入，回收期不到半个月。
返工率从1.8%降到0.6%。返工的主要触发原因是膜厚超规格，标定流程规范化之后，换批和换配方引起的厚度偏差大幅减少。返工不仅有直接成本，还会打乱排产、增加晶圆的额外处理次数带来颗粒风险，所以这一项的隐性收益比账面数字更大。
标定效率也有改善。流程标准化之前，一次换胶标定平均占用设备4.5小时，而且经常因为数据不理想要重做。固化成两小时流程并把计算部分脚本化之后，标准标定稳定在2小时以内，换批简化标定35分钟，单点验证10分钟。一年下来节省的设备占用时间约140小时，相当于多出六天的产能。
还有一个不在预期内的收获是知识沉淀。标定台账积累了一年多之后，我们把所有胶款的n值、常数项、与固含量和粘度的相关性做了一次汇总回归，得到了一个可以根据来料检验数据直接预估转速的经验模型，预估精度在2%以内。现在新批号到货后，拿着来料COA上的固含量和粘度就能先算出建议转速，标定时直接从这个值附近开始扫，进一步压缩了标定时间。

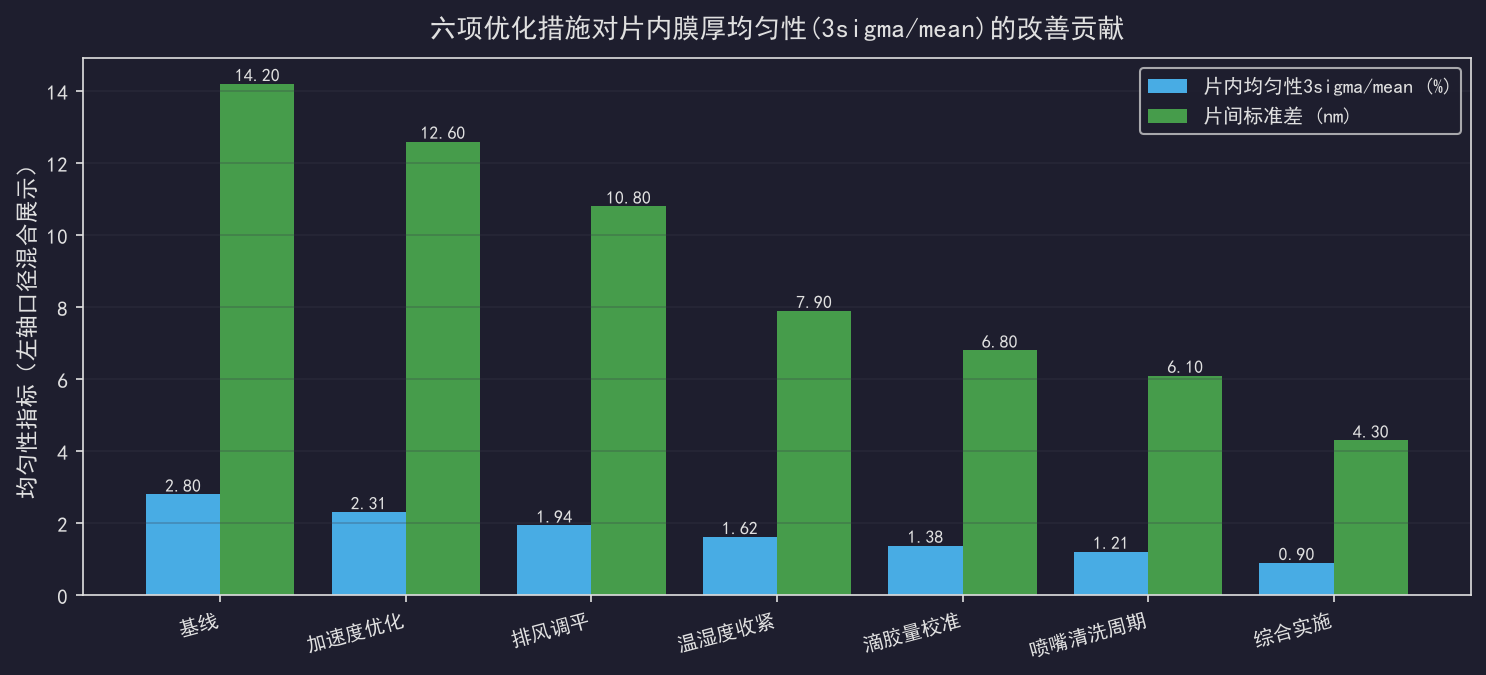

图2：六项措施逐项叠加的改善效果。温湿度收紧与滴胶量校准两项贡献最大，综合实施后片内均匀性从2.80%降至0.90%，片间标准差从14.2nm降至4.3nm。
表2：涂布均匀性异常的五类典型缺陷特征与排查路径
八、延伸补充：厚膜工艺、缺陷判读与常见追问
8.1 厚膜与特殊工艺的差异
本文讨论的主要是1微米以下的常规光刻胶。对于厚膜工艺，比如封装环节常用的十几微米到上百微米的胶，幂律模型的适用性会明显下降。厚膜的挥发过程更长，表面张力主导的流平效应更显著，边缘珠也更严重。厚膜通常需要多步转速程序：低速铺展、中速减薄、高速定型，每一步的时间和转速都要单独标定。而且厚膜对滴胶方式很敏感，静态滴胶与动态滴胶的结果差异可能超过10%。
8.2 均匀性数据怎么读
拿到49点数据不要只看3sigma除以均值这一个数字。建议同时看三件事：第一是径向轮廓，把厚度按到中心的距离排序画出来，看是单调上升、单调下降还是碗形，这三种形貌对应完全不同的根因。第二是方位角分布，把厚度按角度画极坐标图，如果存在明显的方位依赖，通常指向气流不对称或吸盘倾斜。第三是边缘排除区之外的点，很多工厂的均匀性统计默认排除边缘5mm，但如果产品设计用到了边缘区域，这部分数据必须单独看。
8.3 现场最常被追问的问题
第一个问题是转速时间要设多久。经验值是主转速时间应保证液膜达到稳态，常规胶通常30至45秒足够。判断方法是做一个时间扫描，从20秒到60秒每10秒取一点，看厚度何时不再随时间下降，取拐点后再加10秒作为工作值。时间设得过长不会让膜更薄，只会浪费节拍。
