半导体设备国产化：卡脖子清单的突破进度

光刻/刻蚀/薄膜/量测四大类设备的国产化率现状、技术差距与产线验证进展

一台光刻机一年维保费用能买一台国产刻蚀机——卡脖子清单现在到底突破到哪一步了

一、背景故事：从"造不如买"到不得不造

2018年以前，国内大多数FAB的采购逻辑是"能用钱解决的事就不算事"。ASML的光刻机、AMAT的薄膜设备、Applied Materials的刻蚀机——只要设备到位，良率有保证，供应商服务跟上，一切都运转得很顺畅。那时候没有人会认真思考"万一买不到怎么办"这个问题。2018年中兴事件之后，这个天真的想法被彻底打破了。紧接着是2019年华为被列入实体清单，再到2020年美国扩大半导体出口管制，以及后续一系列针对先进制程设备的出口限制——从EUV到DUV浸没式光刻机，从高密度等离子刻蚀机到EUV光罩检测设备，每一刀都精准地切在产业链最脆弱的地方。

我从2019年开始关注半导体设备国产化这个议题，那时候行业里讨论最多的还是"有没有"的问题——国产设备能不能用，能不能达到生产要求。2022年之后，讨论焦点变成了"有多少"——国产设备能不能满足量产需求，能不能稳定供货。2024年SEMICON展会期间，我走访了十几家国产设备厂商，印象最深的变化是：展品从以前的"原理样机"变成了"量产机型"，讲解的人也从研发工程师变成了销售和应用工程师。这说明国产设备正在从"实验室"走向"FAB"的生产线，这个转变的意义远超设备本身。

但与此同时，我也必须承认国产化进程中存在的一些问题。有些媒体报道过于乐观，宣称"某设备已完全替代进口"，但实际上可能只是在某个特定客户端、某个特定工艺步骤上的小批量试用，离真正的产线全面替代还有很大距离。设备国产化是一场持久战，不是一两次技术突破就能解决的。本文的目的就是在混乱的信息中提供一个相对客观、结构化的全景图，帮助读者理解卡脖子清单上每个设备的真实突破进度、技术差距所在，以及未来的时间表。

要理解半导体设备国产化的紧迫性，需要先理解一个数字：一台EUV光刻机的售价约为1.5亿至2亿美元，而且交货周期长达两到三年。即便如此，中芯国际、华虹等国内晶圆厂在2019年之前就已支付定金排队等待。一台设备的维保费用每年动辄数百万美元——这才是"卡脖子"真正的痛点：不是你买不到设备时没有设备用，而是你所有的生产节拍、质量管控、成本结构都建立在对进口设备的深度依赖之上，一旦供应中断，整个制造体系都会陷入被动。国产化的意义不只是降低成本，更是建立战略自主权的必由之路。

本文将聚焦光刻、刻蚀、薄膜沉积、离子注入、CMP、量测检测等八大类核心设备，逐项分析国产化率现状、技术差距和产线验证进展。与之前《半导体设备国产化现状》那篇文章不同，本文重点在于"逐项时间表"和"瓶颈分析"，帮助读者建立对国产化进程更精细化的认知框架。我会尽量引用公开的行业数据，并标注数据来源和分析假设，供读者自行判断。

二、技术原理：半导体制造设备的分类与技术壁垒

在展开具体设备分析之前，需要先建立对半导体制造工艺链的基本认知。芯片制造是一个包含数百道工序的复杂流程，每道工序都需要特定类型的设备来完成特定功能。按照工艺顺序，半导体制造设备可以分为前道工序（FEOL）设备和后道工序（BEOL）设备两大类。前道工序主要包括晶圆加工、氧化扩散、离子注入、薄膜沉积、光刻、刻蚀、抛光等；后道工序主要包括封装测试。在前道工序中，光刻、刻蚀、薄膜沉积和化学机械抛光（CMP）是技术壁垒最高、市场集中度最高的四类设备，被业内称为"四座大山"。

理解半导体设备的技术壁垒，需要从三个维度入手。第一是精密机械设计能力。光刻机的光学系统精度要求在纳米量级，这意味着镜片的面形误差必须控制在亚纳米级别，整个光路系统的热稳定性要求达到0.001摄氏度的量级。这种精密制造能力不是靠资金堆出来的，而是需要数十年的工艺积累和人才储备。第二是系统集成能力。一台先进的刻蚀机包含等离子体物理、真空技术、自动控制、软件算法等多个子系统的深度集成，各子系统之间的配合参数有数十万个，任何一个参数的偏差都可能影响最终工艺效果。第三是供应链自主可控能力。设备的核心零部件——如真空泵、射频电源、陶瓷部件、高精度电机——往往掌握在几家特定供应商手中，设备厂商的供应链管理能力直接影响其产能弹性和成本竞争力。

这三重壁垒叠加在一起，构成了半导体设备国产化的核心挑战。不是单一技术的突破问题，而是整个产业生态的重建问题。一台国产替代设备的推出，背后往往需要上游数百家零部件供应商的同步进步。这解释了为什么设备国产化的速度会比芯片设计国产化的速度慢得多——后者可以在设计工具和IP授权上做相对快速的替代，而前者需要整个制造业基础的升级。理解这一点，才能对国产化的进程有一个合理的时间预期，而不是被各种"突破"消息带着节奏走。

此外，不同制程节点对设备的要求差异巨大。成熟制程（28nm及以上）的设备国产化相对容易一些，因为对设备精度和稳定性的要求相对宽松，工艺窗口更宽。先进制程（14nm及以下，特别是7nm以下）对设备的要求呈指数级上升，目前国产设备在先进制程上的覆盖度还非常有限。以光刻机为例，国内能做28nmDUV光刻机的厂商尚未实现真正的量产突破，14nm及以下制程所需的DUV浸没式光刻机更是国产化的最大难点所在。这个技术代差的存在，决定了国产化进程必须分阶段、分制程节点来评估，而不是笼统地说"国产化率是多少"。

三、现状分析：卡脖子清单逐项突破进度全景

下面我们分八类核心设备，逐一分析国产化率的当前水平。需要说明的是，"国产化率"这个指标本身有一定的模糊性——是按采购金额算，还是按采购数量算？是按交付设备算，还是按在产线上稳定运行的设备算？本文的国产化率主要指国内厂商在各类设备的市场份额（金额口径），参考数据来源包括SEMI、IC Mtia、中国电子专用设备工业协会等行业机构，以及各上市公司公告和行业展会信息。由于统计口径差异，数字可能与其他来源有所出入，仅供参考。

第一类是光刻机，这是卡脖子清单上难度最高的一项。荷兰ASML几乎垄断了全球EUV光刻机市场，并占据DUV浸没式光刻机90%以上的市场份额。国内目前主要有上海微电子（SMEE）在从事光刻机研发，其600系列光刻机已实现90nm制程的量产能力，28nm浸没式光刻机仍在研发和认证过程中。综合行业信息，28nm浸没式光刻机预计在2026至2027年进入客户端验证阶段。光刻机国产化率（含DUV和干法光刻机）估计在5%以内，主要贡献来自SMEE的KrF和ArF干法光刻机，在IC前道产线的覆盖率仍然偏低。国产化时间表方面，28nm浸没式光刻机预计2027至2028年具备小批量出货能力，14nm浸没式光刻机的商用时间表尚不明确。

第二类是刻蚀机，这是目前国产化进展最好的前道设备之一。中微公司（AMEC）的CCP刻蚀机已覆盖5nm逻辑芯片的若干关键刻蚀工艺，ICP刻蚀机也已在存储和逻辑产线上批量使用。北方华创（Naura）的刻蚀机产品在28nm及以上制程有较强的量产能力，覆盖刻蚀、薄膜等多类工艺。国产刻蚀机在成熟制程（28nm及以上）的国产化率估计在25%到35%之间，在部分客户端的12英寸产线上已实现较高比例的国产替代。技术差距主要体现在先进制程（14nm及以下，特别是7nm的EUV配套刻蚀工艺）的工艺覆盖度和稳定性上。国产化时间表方面，28nm及以上刻蚀机的国产化预计2026年超过50%，7nm及以下刻蚀机的工艺验证预计2027至2028年有突破。

第三类是薄膜沉积设备，包括PVD（物理气相沉积）、CVD（化学气相沉积）和ALD（原子层沉积）等。AMAT（应用材料）、LAM Research和TEL（日立）三家合计占据全球CVD/ALD市场约70%的份额，国产替代的竞争者主要有北方华创、中微公司、拓荆科技等。国产薄膜设备在PVD和部分CVD工艺上进展较快，28nm及以上制程的国产化率估计在20%到30%之间。ALD设备是当前的技术难点，国产ALD在部分工艺上进入客户端验证，但整体与国外标杆仍有2到3代的差距。国产化时间表方面，成熟制程PVD/CVD预计2026年国产化率达40%以上，先进制程ALD预计2028年有更显著的突破。

第四类是离子注入机，该领域被AMAT和Axcelis垄断，国产化率极低，估算在5%到8%之间。国内主要玩家包括凯世通（已被万业企业收购）和中科信，但两家产品目前主要覆盖光伏和功率半导体领域，在12英寸IC前道产线的应用仍处于早期验证阶段。离子注入机的技术难点在于束流控制的精度和均匀性，这与设备的高压系统、磁分析系统等核心子系统密切相关，国产化难度不低于光刻机。第五类是化学机械抛光（CMP），应用材料占据全球CMP设备市场约70%的份额，国内主要有华海清科和众屹科技在做国产替代。华海清科的12英寸CMP设备已在中芯国际等客户端的28nm制程上实现批量出货，国产化率估计在25%到35%之间，在28nm及以上制程的替代进展相对顺利。

第六类是量测检测设备，这是Fab产线的"眼睛"，涵盖膜厚量测、关键尺寸量测（CD-SEM/OCD）、缺陷检测等多种类型。KLA、AMAT和Hitachi High-Tech三家占据全球量测市场约60%的份额。国产量测设备的参与者包括中科飞测、睿励科学、东方晶源等，2023年以来在膜厚量测、缺陷检测等环节取得了较快进展，部分产品已进入中芯国际、华虹等客户端的产线验证。量测设备的国产化率估计在10%到15%之间，技术差距主要体现在先进制程的CD量测精度和缺陷检测灵敏度上。第七类是封装设备，包括划片机、贴片机、引线键合机等，国产化率相对较高，估计在35%到45%之间，华封科技、长川科技等厂商在部分环节已实现较高比例的国产替代。第八类是外延（EPI）设备，主要用于生长硅外延层和化合物半导体外延层，国产化率估计在15%到25%之间，北方华创和晶盛机电在这个领域有布局，部分产品已出货。

四、瓶颈问题：国产化路上最难翻越的几座山

尽管国产半导体设备近年来取得了不少进展，但要实现真正的自主可控，还面临几大结构性瓶颈。第一是核心零部件的进口依赖。半导体设备由数万个零部件组成，其中真空泵（Edwards、Pfeiffer）、射频电源（MKS、Advanced Energy）、精密电机（Faulhaber、Maxon）、陶瓷部件（CoorsTek、KYOCERA）等高端零部件的国产化程度仍然偏低。以射频电源为例，这是等离子体刻蚀和薄膜沉积设备的核心零部件，对功率输出的稳定性和精度要求极高，MKS和AE两家美国公司合计占据全球市场约80%的份额，国产射频电源在稳定性和寿命指标上与进口产品仍有明显差距。一旦外部供应链收紧，设备厂商的产能扩张就会受到制约。

第二是先进制程工艺验证的缺乏。设备卖给FAB之后，需要在真实的晶圆上进行工艺开发和小批量验证，才能证明设备达到了生产要求。这个过程往往需要一到两年，期间设备厂商和应用工程师要与FAB工艺团队密切配合。对于先进制程设备，验证的门槛更高——7nm制程对设备参数的要求比28nm严格一个数量级以上，国产设备要进入7nm产线验证，首先需要有7nm制程的FAB愿意提供机台和工艺窗口，这在当前的地缘政治环境下变得越来越困难。没有先进制程的验证机会，就难以证明先进制程的能力，形成了一个"鸡生蛋、蛋生鸡"的困局。

第三是软件生态的短板。半导体设备不只是硬件的集合体，更是软件驱动的精密系统。设备控制系统、工艺配方管理、数据采集分析等软件模块需要与硬件深度整合，而且需要长期在真实产线上迭代优化。国际设备大厂在这一块有几十年的积累，软件的稳定性和工艺适配度远高于后进入者。国产设备厂商在软件能力上的短板，客观上延长了新设备进入FAB产线的验证周期，也增加了客户端的使用成本。

第四是人才储备的不足。半导体设备研发需要大量既懂物理、又懂机械、还懂软件的复合型人才，这类人才的培养周期很长。2019年之前，国内高校微电子专业的毕业生大多流向芯片设计和FAB制造方向，流向设备研发的相对较少。近年来随着国产化浪潮，人才流向有所改善，但人才密度的提升仍然跟不上产业扩张的速度。有些设备厂商拿到了融资、大量扩招，但工程师质量参差不齐，导致部分产品的交付质量不稳定，这也是行业内有共识的问题。

五、解决方案：国产化的三条可行路径

面对上述瓶颈，产业界和学术界已经探索出几条相对可行的突破路径。第一条是"农村包围城市"策略——从成熟制程切入，逐步向上渗透。28nm及以上成熟制程的市场空间仍然巨大（约占全球晶圆产能的70%），对设备的要求相对宽松，而且国内FAB在此类制程上的扩产意愿强烈。国产设备厂商如果能在成熟制程上建立起稳定的量产口碑和客户信任，就等于拿到了进入先进制程验证的"入场券"。中微公司的刻蚀机走的正是这条路——先在MEMS、功率半导体等成熟制程上站稳脚跟，再逐步进入逻辑和存储的先进制程。

第二条是"特色工艺差异化"策略。并非所有芯片都需要最先进的制程，模拟芯片、功率半导体、射频芯片等对制程节点要求不高，但对设备有特殊的定制化需求。国产设备厂商如果在某些特色工艺上建立技术优势，就能在这些细分市场上形成壁垒，而不必与国际巨头在主流逻辑制程上正面竞争。例如，在SiC（碳化硅）功率半导体、GaN（氮化镓）射频芯片等新兴领域，国内外基本处于同一起跑线，国产设备有更大的机会率先建立优势。

第三条是"开放合作+自主创新"策略。在全球化的供应链格局下，完全的"自主"既不现实也不经济。国产设备厂商应该学会在开放合作中积累核心技术——采购国外的优质零部件、引进国外的先进技术团队、与国外高校和研究机构开展联合研发——同时在这些合作中逐步建立自己的研发能力和供应链体系。大树底下好乘凉，但最终还是要自己长成大树。这个过程需要耐心，也需要正确的战略判断。

从政策层面来看，国家大基金（国家集成电路产业投资基金）对半导体设备的投资力度在持续加大。一期基金（2014年设立）累计投资超过千亿元，其中相当比例流向了设备环节；二期基金（2019年设立）规模更大，已投资了多家设备厂商。此外，2020年以来针对半导体设备进口给予了一定的关税减免和税务优惠，降低了FAB使用国产设备的成本门槛。政策支持是必要的，但最终设备能不能用、好不好用，还是需要靠市场来检验。过度依赖政策保护可能会延缓真正的技术进步，找到政策支持与市场竞争之间的平衡点，是产业政策制定者需要思考的问题。

对于FAB来说，采用国产设备不只是成本问题，更是风险管理和供应链安全的问题。近年来，越来越多的FAB在新建产线的设备选型时，主动将一定比例的订单留给国产设备厂商。这既是响应政策号召，也是出于分散供应商风险的商业考量。Fab与国产设备厂商的合作模式也在创新——有些FAB会以"联合开发"的方式深度参与国产设备的定制化开发，在设备交付之前就锁定工艺适配方案，这种"提前绑定"的合作模式有效降低了双方的风险。

六、实战案例：一次国产CMP设备的FAB导入全记录

我想用一个亲身经历的案例来说明国产设备进入FAB的真实过程。2021年，我所在的工厂在12英寸CMP（化学机械抛光）工序引入了华海清科的国产设备，替代原来使用的一台进口AMAT Reflexion CMP机台。这个替代过程历时14个月，分为四个阶段：技术评估、方案设计、安装调试和量产验证。每个阶段都有不同的挑战。

第一阶段技术评估花了大约两个月。我们组织了工艺、设备和采购三个部门的人员，对华海清科的设备进行了全面的技术尽职调查。重点评估指标包括：膜厚去除速率的均匀性（Within-Wafer Non-Uniformity，WIWNU）、颗粒缺陷密度（Particle Defect）、设备正常运行时间（Uptime）等。与进口设备对比，国产CMP设备在WIWNU指标上略逊一筹（差距约0.3到0.5个百分点），但在设备价格上低了约40%，交付周期也比进口设备短了6个月以上。综合评估后，我们认为在成熟制程（40nm及以上）上可以接受这个性能差距，成本和供应链安全才是这个决策的主要驱动因素。

第二阶段方案设计花了约三个月，主要解决设备与现有FAB环境的兼容性问题。国产CMP设备需要接入我们的MES系统、EAP（设备自动化）系统和SPC系统，这些接口的开发工作量比预期大了不少。设备厂商派了5名应用工程师驻厂两个月，与我们的IT团队一起完成系统集成。过程中踩了不少坑——比如国产设备的SECS/GEM协议实现与进口设备有细微差异，导致部分生产数据采集格式不兼容，需要临时修改接口程序。这些问题不大，但会消耗大量的沟通和调试时间。

第三阶段安装调试花了约四个月。设备到厂后，安装、调试和初步工艺验证花了大约八周，比计划略有延迟。主要的延迟原因是设备某核心部件的国产供应商临时断供，需要临时切换到备选供应商，相应的调试工作就需要重来一遍。这再次说明，设备整机的国产化并不等于所有零部件的国产化，供应链的自主可控需要从整机穿透到上游每一个关键零部件。第四阶段量产验证花了约五个月。我们在设备上跑了WLP（晶圆级封装）和成熟逻辑制程的多个产品，经过三轮工艺优化迭代，最终各项指标达到量产标准。设备Uptime稳定在95%以上，缺陷密度控制在目标范围内，WIWNU指标通过持续调优后基本达到与进口设备相当的水平。

这个案例给我们的启示是：国产设备进入FAB的导入周期通常比进口设备更长（我们的案例是14个月，进口设备类似项目通常在8到10个月），但成本优势和供应链安全性是实实在在的。更重要的是，通过这次导入，我们建立了一支懂国产设备的内部团队，后续再有新的国产设备导入，速度就会快很多。这种"干中学"的积累效应，是国产化进程中容易被忽视但实际上非常关键的因素。

七、实施效果：国产化给FAB带来的真实价值

综合来看，半导体设备国产化给FAB带来的价值可以从三个维度来衡量：成本优化、供应链安全和产业带动效应。在成本维度，国产设备的价格普遍比同类进口设备低20%到50%，这对于Fab的资本支出（CAPEX）和运营支出（OPEX）都是直接的节约。以一台CMP设备为例，国产设备的价格约为进口设备的60%，加上更短的交货周期（国产约6个月，进口约12到18个月），综合采购成本优势明显。但需要注意的是，设备采购价格只是一部分，总拥有成本（TCO）还包括备件费用、维保费用和工艺调试费用，国产设备在维保服务体系上的成熟度与进口厂商仍有差距。

在供应链安全维度，国产化设备的最大价值是降低"断供"风险。2022年以来，多家国内FAB因为进口设备出口许可问题遭遇了设备交付延迟或维保中断的困境，有设备厂商甚至因为无法获得美国政府的出口许可，不得不退出已签约的供货合同。国产设备虽然技术成熟度稍逊，但不存在"被卡脖子"的问题。在当前的地缘政治环境下，这个价值是多少钱都买不来的。越来越多的FAB在设备采购策略上倾向于"国产优先"，既是对政策的响应，更是对商业现实的理性应对。

在产业带动效应维度，国产设备厂商的崛起正在重塑整个半导体生态。设备国产化带动了上游零部件产业的发展，催生了一批专注于半导体级精密零部件的本土供应商。这些零部件供应商的技术进步，又反过来支撑了设备整机厂商的迭代升级，形成了一个正向循环。以真空泵为例，以前国内没有能做半导体级真空泵的厂商，随着国产刻蚀机和薄膜设备的放量，现在已经有了几家能做样机并进入客户端验证的本土供应商。这种产业生态的培育，是国产化更深远的价值所在。

从时间表来看，国产半导体设备的整体突破预计呈现"两阶段"特征：第一阶段（2024到2027年），成熟制程（28nm及以上）设备的国产化率预计从当前的15%到20%提升至40%以上，在部分设备类别（刻蚀、CMP、封装设备）上可能超过60%。第二阶段（2027到2030年），随着28nm浸没式光刻机等核心难点设备的逐步突破，先进制程设备的国产化率开始实质性地提升，半导体设备整体国产化率有望达到35%到50%的水平。这个预测假设国际供应链环境不进一步恶化，如果出现更严格的出口管制，时间表可能会进一步延长。

附表：八大类核心半导体设备国产化率与时间表

附表：关键国产设备替代时间表与里程碑

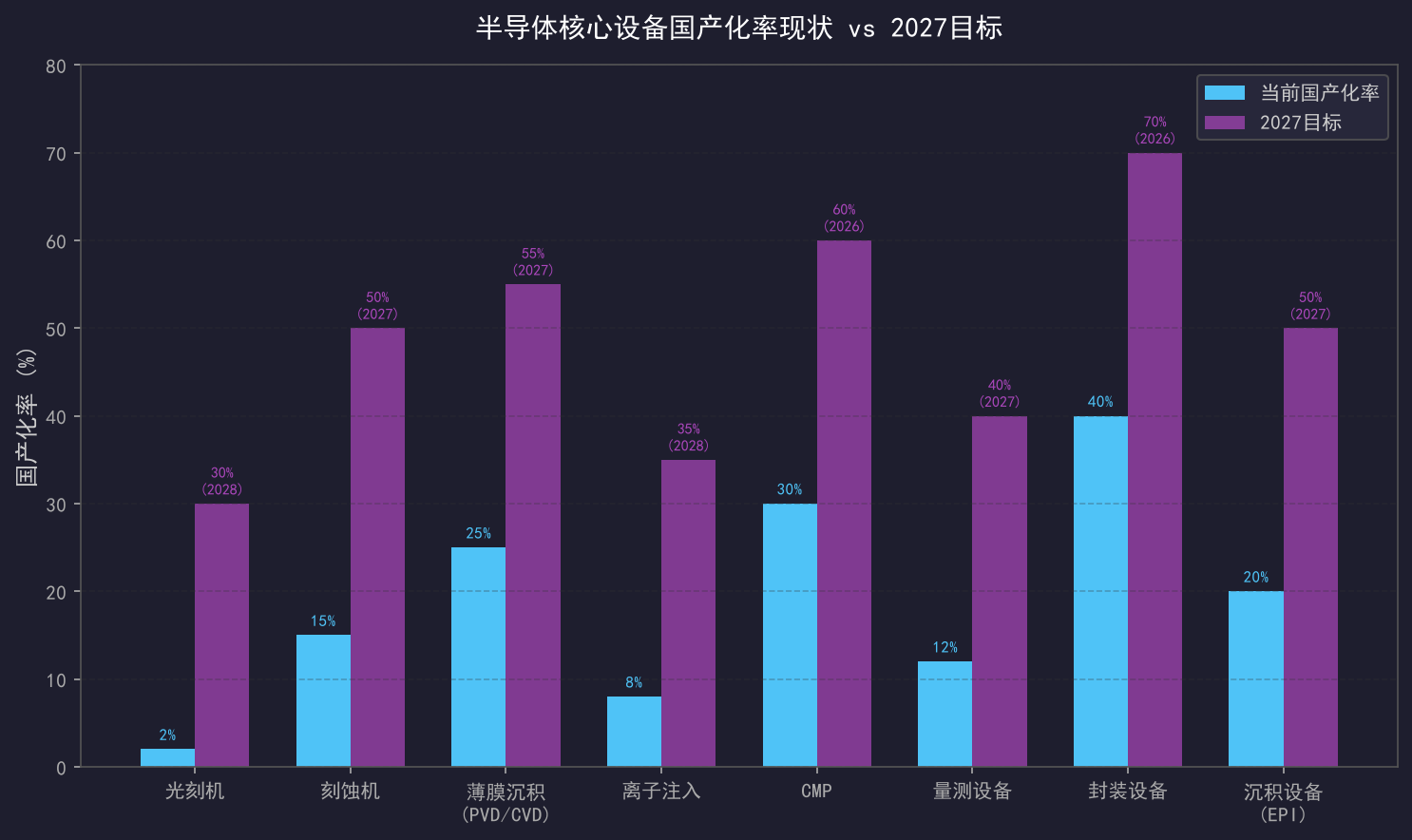

附图：半导体核心设备国产化率现状与2027目标

图2 八大类核心半导体设备国产化率现状与2027年目标对比（数据来源：SEMI、IC Mtia、行业展会信息综合）

结语：路虽远，行则将至

半导体设备国产化是一场持久战，不可能一蹴而就。光刻机的突破可能还需要五年甚至更长时间，刻蚀机和薄膜设备的追赶相对更快但仍有差距。在这个过程中，保持理性预期比盲目乐观更重要——既不能因为短期内的一些进展就宣称"全面突破"，也不能因为某些环节的暂时落后就丧失信心。整个产业生态的成熟需要时间、技术积累和市场需求的三重驱动，任何单一因素都难以独自撬动这个庞大的系统工程。

对于从业者而言，设备国产化的浪潮既是挑战也是机会。挑战在于：与国际大厂正面竞争，对技术能力、产品品质和服务水平提出了更高要求。机会在于：国产化创造了大量新增的市场空间和职业发展空间，设备研发工程师、工艺应用工程师、客户服务工程师等岗位的需求会持续增长。对于Fab的工程师来说，多了解国产设备的原理和应用，也是提升自身竞争力的有效路径——毕竟未来的FAB里，国产设备的比例会越来越高，读懂、用好国产设备将成为一项基本技能。

最后我想说的是，技术自主从来都不是一个纯粹的技术问题，它背后是产业生态、人才储备、政策环境和市场需求共同作用的结果。中国半导体设备产业在过去五年里取得的进步有目共睹，但前方的路仍然很长。路虽远，行则将至；事虽难，做则必成。期待在未来的某一天，我们在FAB里看到越来越多的"中国制造"，那时候再回头看今天的这些讨论，会发现所有的坚持和投入都是值得的。
