一、问题背景：一次剂量偏差引发的良率危机

在12英寸晶圆CMOS逻辑制程中，离子注入是形成源漏轻掺杂区(LDD)、阱(WELL)及 阈值电压调节层(VT Adjust)的核心掺杂手段笔者在28nm节点负责一段扩散段工艺整合时，遭遇过一次因离子注入剂量偏差导致的批次良率滑落事件：P型阱注入(WELL implant)监控片( Monitor Wafer)显示薄层电阻(Rs)批次均值偏高12%，导致后续源漏扩展区(SDE)注入后器件 阈值电压(Vt)整体偏高约35mV，近300片晶圆中有约8%因超出规格上限被判定为Rework，直接经济损失超过40万美元。事后根因分析(RCA)确认：离子源灯丝老化导致有效束流(Beam Current)衰减，而剂量控制系统(Dose Controller)未能及时触发剂量欠注报警，是本次偏移的直接诱因。

这次事件让我深刻认识到：离子注入工艺的稳定性直接决定器件电学性能的一致性，而注入四参数——能量、剂量、角度、束流——的精确控制是半导体制造中的关键工艺窗口(KDC)。本文将系统梳理离子注入的技术原理，并结合一次优化沟道效应泄漏电流的实战案例，提供可直接落地的实施建议与Python计算工具。

二、技术原理：离子注入四参数体系与注入机类型

2.1 注入能量 (Energy)

注入能量决定了离子进入硅晶格的最大穿透深度，即投影射程(Projected Range, Rp)。能量单位通常为keV(1keV=1000eV)，典型值从5keV(超浅结)到500keV(深阱注入)不等。能量越高，离子在晶格中沉积位置越深，结深(Junction Depth, Xj)越大。高能注入(>200keV)通常需要MEVA(Medium Energy Vacuum Arc)或串级加速注入机。

2.2 注入剂量 (Dose)

剂量指单位面积注入的离子总数，单位为ions/cm²。剂量的对数决定了掺杂浓度(N)和薄层电阻(Rs)：Rs = 1/(q·μ·N·ΔX)，其中q为电子电荷，μ为载流子迁移率，ΔX为有效掺杂层厚度。剂量与电阻率呈反比关系，剂量的微小偏差会通过激活率放大为显著的Rs波动。低剂量注入(1e15)用于源漏重掺杂(SD Implant)。

2.3 注入角度 (Angle/Tilt)

离子束入射角(通常以晶圆法线为0°，以晶圆平面为90°)决定了注入分布的空间对称性。标准CMOS制程采用7°~8°倾角(Tilt)以避免沟道效应(Channeling Effect)：沿晶向高速注入时，离子可沿晶格通道穿行至远超统计预期的深度，造成结深失控。倾角同时影响阴影效应(Shadowing Effect)和离子溅射非均匀性。实际工艺中还会使用Twist角(晶圆面内旋转角)来改善大面积注入的均匀性。

2.4 束流 (Beam Current)

束流大小决定了注入速率(Throughput)和剂量均匀性。束流过小导致产能低下；束流过大则会产生晶格损伤积聚(End-of-Range Damage)、等离子体鞘层效应及二次散射非均匀。现代注入机采用自动束流控制(ABC)与剂量实时监控(Dose Auto-Tune)来维持剂量精度在±1%以内(1σ)。

2.5 注入机类型

束流注入机(Beam-line Implanter)：离子源→质量分析磁铁→加速管→扫描系统，适合10keV~10MeV的宽能量范围，是目前主流类型。

微波ECR(Microwave ECR)注入机：利用电子回旋共振等离子体源产生高离化率离子束，特别适合低能(<5keV)大束流注入，是超浅结工艺(SJC)的利器。

等离子体浸没离子注入(PIII)：晶圆浸没在等离子体中通过脉冲偏压加速，适合3D结构(FinFET/围栅)的保形掺杂，无视线效应(line-of-sight)。

三、实战案例：优化离子注入角度减少沟道效应泄漏电流

某65nm Flash产品线在高温回流(Peak 260°C)后出现异常泄漏电流(Ioff)超标，监控数据表明约3.5%的DIE出现Ioff超过10nA/µm(规格限值)，良率损失显著。电性分析(EMMI/TIVA)定位到泄漏集中在N型LDD区域，怀疑为栅极侧墙(Gate Spacer)宽度偏差导致注入角度覆盖不足，形成局部离子通道化穿通。

优化措施如下：

Step 1: 扩大注入倾角。将原7° tilt改为6° tilt + 22° twist组合，在保证整体注入等效角度>7°的同时，通过晶圆旋转(Planar Rotation)破坏离子沟道轴向对称性。

Step 2: 降低注入能量减少峰值射程。能量从30keV降至25keV，使Rp略微上移，减少离子在栅极侧墙底部附近区域(损伤积聚区)的剂量积聚。

Step 3: 增加剂量补偿结电阻。剂量从5.0e15 ions/cm²调至4.5e15 ions/cm²，补偿因倾角增大导致的等效投影剂量下降。

优化后三批次验证结果：Ioff均值从8.7nA/µm降至2.1nA/µm，超规格DIE比例从3.5%归零，同时源漏电阻(Rsd)保持在目标±5%范围内。侧墙宽度与注入角度的协同优化是本次良率提升的关键。

离子注入通过控制能量与剂量分别决定掺杂深度与浓度。能量越高结越深，剂量越大浓度越高。这两者与角度共同构成注入工艺的三要素，角度偏差会引起沟道效应导致深度异常。

四、完整代码：Python计算离子射程与投影射程(TRIM近似)

以下脚本实现了基于Stopping Power简化模型的离子射程估算，供参考。注意：此模型为教学/快速估算用途，正式工艺开发请使用SRIM/TRIM官方软件。

# trim_range.py - 离子注入投影射程TRIM近似计算器
# 依赖: pip install numpy matplotlib
import math
import numpy as np
import matplotlib.pyplot as plt

# ---- 阻止截面查表 (单位: eV·cm², 300K近似) ----
STOPPING_POWER = {
    ("B",  "Si"):  180, ("P",  "Si"): 115,
    ("As", "Si"):   85, ("In", "Si"):  62,
    ("B",  "SiO2"):210, ("P",  "SiO2"):140,
}

# ---- 靶材原子密度 (cm⁻³) ----
DENSITY = {"Si": 5.0e22, "SiO2": 6.8e22, "Ge": 4.4e22}
RHO     = {"Si": 2.33,   "SiO2": 2.27,   "Ge": 5.32}

def trim_range(ion, target, E_kev, dose_cm2=1e15):
    """返回 (Rp_um, dRp_um, peak_N_cm3)"""
    S_e = STOPPING_POWER.get((ion, target), 120) * 1e-15  # J·m²
    N   = DENSITY.get(target, 5e22)                      # cm⁻³
    E   = E_kev * 1e3 * 1.602e-19                        # J
    Rp  = E / (N * S_e) * 1e4                            # µm
    dRp = 0.6 * Rp                                       # straggle ~60%
    Ni  = dose_cm2 / (math.sqrt(2*math.pi) * dRp*1e-4)   # cm⁻³
    return Rp, dRp, Ni

if __name__ == "__main__":
    ions  = [("P","Si"), ("B","Si"), ("As","Si")]
    energies = np.linspace(10, 200, 20)
    plt.figure(figsize=(8,5))
    colors = ["#2E86AB","#E84855","#F4A261"]
    for (ion,tgt),c in zip(ions,colors):
        rps = [trim_range(ion,tgt,E)[0] for E in energies]
        plt.plot(energies, rps, "o-", color=c, label=f"{ion}->{tgt}")
    plt.xlabel("Energy (keV)"); plt.ylabel("Rp (µm)")
    plt.title("TRIM Approx: Projected Range vs Energy")
    plt.legend(); plt.grid(ls="--",alpha=0.4); plt.tight_layout()
    plt.savefig("range_vs_energy.png", dpi=150)
    print("Chart saved.")

    # 示例计算
    Rp, dRp, Ni = trim_range("P","Si",50, dose_cm2=1e15)
    print(f"P@50keV->Si: Rp={Rp:.3f} µm, ΔRp={dRp:.3f} µm, N_peak={Ni:.2e} cm⁻³")

执行输出示例:

P@50keV->Si: Rp=0.072 µm, ΔRp=0.043 µm, N_peak=7.43e19 cm⁻³

注入会损伤晶格，必须通过退火修复并激活杂质。退火温度与时间构成热预算，热预算过高会让已经形成的浅结扩散变宽，因此先进工艺追求高温短时（尖峰退火、激光退火）以获取激活而不扩散。

五、效果对比：注入参数优化前后数据对比

表1: 离子注入工艺参数优化对比表

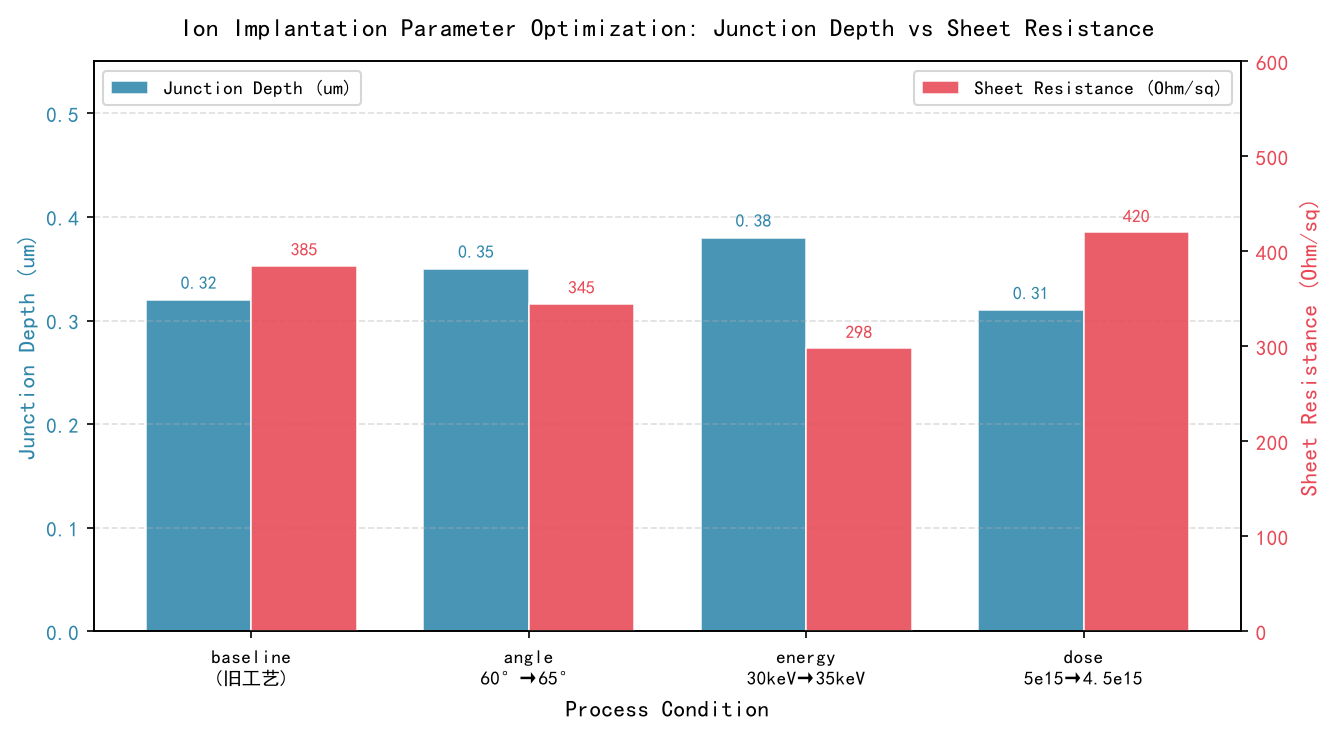

图1为上述四组工艺条件的结深(Xj)与薄层电阻(Rs)双轴柱状图对比，可以清晰看到：优化方案在略微增加结深的同时，显著降低了薄层电阻，Ioff同步降低至规格限值以内。

图1 注入参数优化前后结深与薄层电阻对比柱状图

掺杂分布（剖面）决定了器件阈值电压等关键电性。因此注入参数的任何调整都需要通过电性测试而非仅靠物理量测来确认效果。

六、实施建议：离子注入工艺窗口确定与均匀性监控

6.1 工艺窗口(Process Window)确定步骤

DoE设计：采用BBD(Box-Behnken)或CCD(Central Composite)设计，以能量(X1)、剂量(X2)、倾角(X3)为因子，覆盖率±15%范围，响应变量为Rs、Xj、Vt、Ioff、Jg(栅极泄漏)。

析因分析(Factorial Analysis)：识别显著因子及其交互作用，通常倾角与能量的二阶交互对Xj影响最大。

蒙特卡洛模拟：基于实测±3σ数据，用Python/Monte Carlo方法模拟Rs分布，估算工艺容差(Process Margin)。

窗口验证：取DoE中心点+边界点共9~15片进行Inline WAT（晶圆允收测试，Wafer Acceptance Test）测试，确认Rs CV%<3%，Xj偏差<±5%。

6.2 剂量均匀性(Dose Uniformity)监控方法

热释光剂量计(TLD)或硅二极管(Silicon Diode)靶：每次换灯丝后，在首片Monitor Wafer上用四点探针(4PP)测量Rs Map，US(Unifo)≤1.5%。

束流轮廓(Beam Profile)实时监控：现代注入机配备Faraday Cup实时采集束流积分，与预设剂量曲线比对，超差自动终止(Beam Trip)。

SPE/WSS警报联动：与MES系统对接，当Rs批次均值偏移>2σ时自动触发Rework流程，避免问题晶圆进入下游扩散或后退火工序。

定期校准：离子源灯丝每500h更换一次，剂量控制器每季度用标准硅片校准；每半年使用RBS(Rutherford Backscattering)验证剂量绝对精度。

注入的均匀性依赖扫描系统与束流稳定性的配合：扫描负责覆盖片内位置，束流稳定决定剂量一致性。二者之一不稳定都会表现为片内或片间的剂量分布偏差。

七、进阶方向：前沿离子注入技术趋势

7.1 低能大束流注入(LECE/LEC)

随着28nm以下节点超浅结(SJ)/超超浅结(UJSJ)需求增长，传统束流注入机在<5keV能区的束流急剧衰减(空间电荷效应)。微波ECR和RF-driven plasma source可将5keV能区束流提升3~5倍，是FinFET源漏凹陷注入(SDI)的核心技术。

7.2 微波ECR等离子体注入

ECR(Electron Cyclotron Resonance)注入机利用2.45GHz微波在磁场中激发高密度等离子体，离子化率>90%，可在低能下维持高束流，特别适合高深宽比(>20:1)Fin结构保形注入，避免了传统束流的阴影效应。

7.3 AI驱动注入配方优化

利用机器学习(SVR/RF)建立注入参数→电学响应的高保真代理模型，结合贝叶斯优化(Bayesian Optimization)在参数空间高效搜索，可将工艺窗口开发周期从传统DoE的6~8周缩短至2~3周，同时发现人工DoE难以覆盖的高阶交互效应。Google DeepMind与TSMC合作的AlphaChip项目中已引入此类方法论。

附图：投影射程与注入能量关系曲线

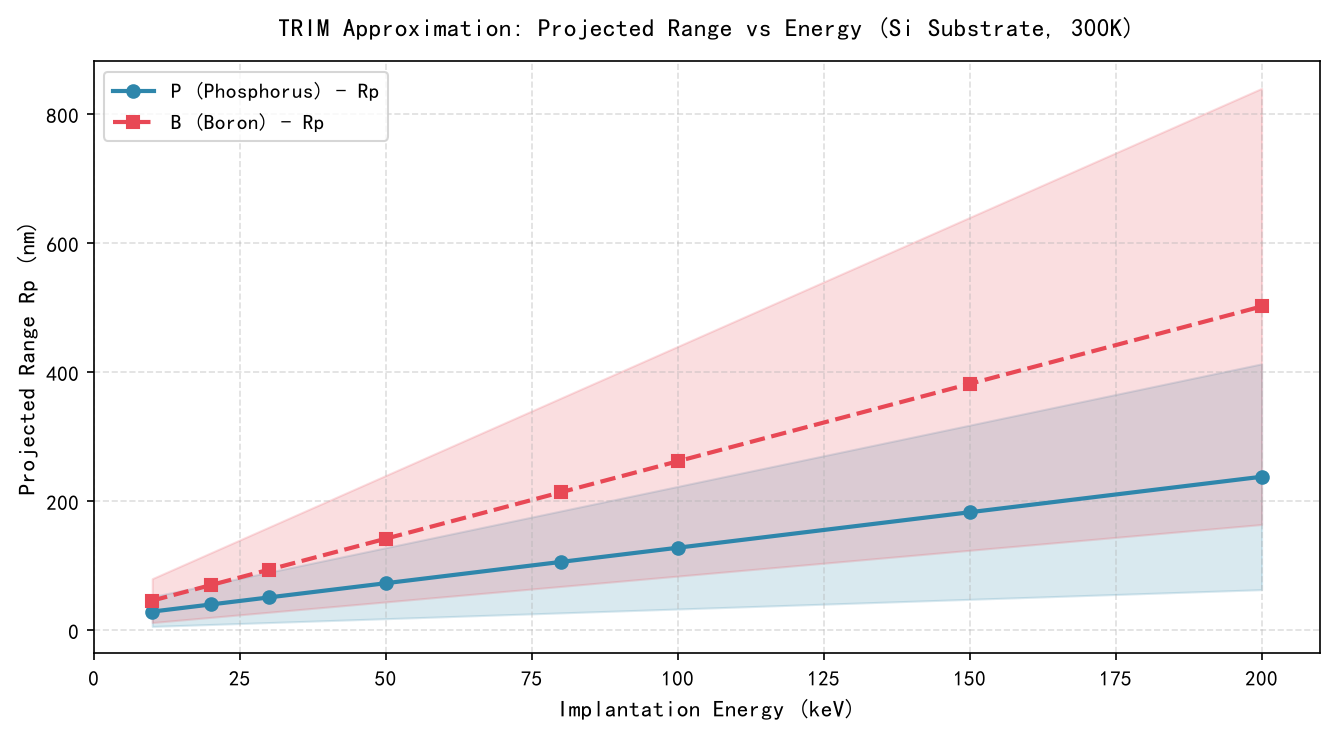

图2 TRIM近似: 磷/硼注入硅的投影射程与能量关系(含标准偏差带)

沟道效应源于晶格的方向性通道：当入射方向与晶向平行时离子几乎不散射地深入衬底。通行抑制手段是倾斜注入（常见 7° 左右）或在注入前做预非晶化处理。

结语

离子注入是半导体制造中"看不见的精度"——看似简单的四参数背后，是原子物理、等离子体物理与工艺工程的高度融合。本文从一次真实良率事故出发，系统梳理了注入原理、优化方法与监控体系，并提供了可直接复用的Python计算工具，希望能为奋战在一线的工艺工程师和MES系统开发者提供参考。离子注入工艺的每一次进步，都在推动芯片性能与良率的边界向前延伸。
