晶圆清洗工艺实战：从RCA到AI预测的全流程指南

半导体百科 | 晶圆制造核心工艺深度解析

【摘要】

本文系统梳理清洗与污染控制领域的核心问题与落地路径。在半导体晶圆制造中，清洗工艺（Wafer Cleaning）是贯穿光刻、刻蚀、沉积等几乎所有关键步骤的基础工序。全文围绕「问题背景：清洗工艺为何是FAB的隐形门槛、技术原理：四大清洗机制与选型逻辑、实战案例：65nm逻辑芯片金属污染问题诊断与解决、完整代码：Python清洗参数优化工具（80行内）、效果对比：五种清洗方案量化评估」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：1. 等离子清洗（Plasma Cleaning） 等离子清洗利用O2/Ar混合气体在RF电场下电离产生的活性粒子（离子、电子、…。补充说明：污染的三大类——颗粒、金属离子与有机残留——对应三种不同的去除机制：颗粒靠超声/兆声与化学剥离、金属离子靠络合与酸洗、有机物靠氧化分解。选错机制会越洗越脏。

【核心要点】

• 问题背景：清洗工艺为何是FAB的隐形门槛：在半导体晶圆制造中，清洗工艺（Wafer Cleaning）是贯穿光刻、刻蚀、沉积等几乎所有关键步骤的基础工序。
• 技术原理：四大清洗机制与选型逻辑：1. RCA标准清洗 RCA清洗由美国无线电公司（RCA）于1965年发明，是至今最广泛使用的湿法清洗基础方案。
• 实战案例：65nm逻辑芯片金属污染问题诊断与解决：某FAB在65nm逻辑产品（Lot批次NWC-2307）CP测试中突发良率下滑，WAT（晶圆接受测试）数据显示金属污染指标Cu超标，单片晶圆良率损失达3.8%，…
• 完整代码：Python清洗参数优化工具（80行内）：以下脚本整合清洗液配比计算（SC-1/SC-2）与清洗时间优化模型，支持按制程节点推荐清洗方案，代码行数严格控制在80行以内，…
• 效果对比：五种清洗方案量化评估：下表汇总了当前主流五种清洗方案在关键KPI（颗粒去除率、金属去除率、清洗时间、相对成本、适用制程节点）上的综合对比，并附双柱状图直观呈现。
• 实施建议：清洗工艺导入路线图与日常管控：1. 工艺导入路线图（三阶段） 第一阶段（1-2周）：完成现有清洗工艺基线测量，建立颗粒计数（Particle Counter）与金属污染（TXRF/ICP-M…

【适用场景】

• 颗粒缺陷突增的根因定位与前道残留关联分析。
• 清洗配方变更后的效果与伤害平衡验证。
• 洁净室等级与成品缺陷率的关联评估。
• 后段残留缺陷的清洗配方针对性设计。

一、问题背景：清洗工艺为何是FAB的隐形门槛

在半导体晶圆制造中，清洗工艺（Wafer Cleaning）是贯穿光刻、刻蚀、沉积等几乎所有关键步骤的基础工序。根据SEMI标准与行业实践数据，清洗工步占FAB（晶圆制造厂）总工时的30%以上，且直接决定了后续所有工艺的良率底线。一次颗粒污染或金属离子沾污若未被及时去除，可能导致整片晶圆报废——在12英寸先进制程中，单片晶圆的价值可达数千美元。

本文聚焦65nm至180nm技术节点的真实场景，从工艺原理出发，系统讲解RCA标准清洗、兆声波辅助、IPA干燥、低温CO2清洗四大主流方案，并提供完整Python工具链，帮助工程师快速完成清洗液配比计算与清洗窗口优化，降低由清洗失效引发的良率事故风险。

清洗工艺的效果取决于化学作用与物理作用的配合：化学负责溶解与络合，物理（超声、兆声、喷射）负责把脱离表面的污染物带走。只强化其一容易出现去除不彻底或表面损伤。

二、技术原理：四大清洗机制与选型逻辑

1. RCA标准清洗

RCA清洗由美国无线电公司（RCA）于1965年发明，是至今最广泛使用的湿法清洗基础方案。SC-1（标准清洗液1号）：NH4OH（氨水）+ H2O2（双氧水）+ DIW（去离子水），比例通常为1:1:5至1:2:7，温度控制在75-80摄氏度。SC-1主要通过H2O2在晶圆表面形成氧化膜，再由NH4OH的蚀刻作用去除颗粒与有机污染物，颗粒去除效率（PRE）可达85%-90%。SC-2（标准清洗液2号）：HCl（盐酸）+ H2O2 + DIW，比例1:1:6，温度80-85摄氏度，专用于去除Na、K、Fe、Cu等金属离子污染。

1. 兆声波辅助清洗（Megasonic Cleaning）

兆声波清洗在传统湿法槽体中引入频率0.8-1.0 MHz的超声波，在液体中产生空化效应（Cavitation）与微流（Microstreaming），在不损伤晶圆表面的前提下大幅提升颗粒去除能力。相比普通化学清洗，兆声波辅助可将PRE从87%提升至96%以上，尤其适用于浅沟槽隔离（STI）和多晶硅栅极结构中的微粒清除，是65nm及以下先进制程的标配。

1. IPA干燥（异丙醇干燥）

晶圆从清洗液中取出后的干燥环节同样关键。Marangoni效应IPA干燥法在晶圆离开液面时，在晶圆表面与清洗槽液面之间喷射温热（约50-60摄氏度）的IPA蒸汽，利用表面张力梯度将水膜从晶圆边缘向中心"牵引"排出，避免水渍残留造成Line Edge Roughness（LER）恶化。IPA干燥可将干燥缺陷率从2%-5%降至0.5%以下，是高深宽比图形晶圆（高AR结构）的必选方案。

1. 低温CO2清洗（Cryogenic Cleaning）

CO2雪花清洗（CO2 Snow Jet）以高压液态CO2通过特制喷嘴膨胀形成-78.5摄氏度的固体CO2颗粒流，在Ar或He气的辅助下冲击晶圆表面，无需化学试剂即可去除有机污染物与微小颗粒。该工艺温度极低，热预算（Thermal Budget）几乎为零，特别适用于已形成金属栅极（MGM）或敏感互连结构后的最终清洗，避免化学试剂对金属线路的二次腐蚀。

三、实战案例：65nm逻辑芯片金属污染问题诊断与解决

某FAB在65nm逻辑产品（Lot批次NWC-2307）CP（晶圆针测，Chip Probing）测试中突发良率下滑，WAT（晶圆接受测试）数据显示金属污染指标Cu超标，单片晶圆良率损失达3.8%，直接经济损失超过12万美元。工程师团队立即启动根因分析（RCA）流程。

【问题定位】

SEM + X射线荧光（XRF）分析确认Cu污染集中于光刻后清洗工站（Clean Station #4），进一步追溯发现：当日SC-2清洗液（去除金属用）因HCl补给管路泄漏，导致有效HCl浓度从标准值1.0 mol/L降至0.62 mol/L，金属去除效率（MRE）下降约40%。

【处置方案】

立即更换HCl管路并重新配制SC-2，补充以下强化措施：

(1) 将SC-2温度从80C提升至85C，以补偿HCl浓度偏低带来的蚀刻能力损失；

(2) 在SC-2后增加兆声波辅助（1MHz，功率密度0.5 W/cm2，时间60秒），强化铜离子的物理剥离；

(3) 调整IPA干燥参数，将IPA温度从50C提高至55C，干燥时间延长至45秒，消除水渍残留导致的二次污染。

【验证数据】

整改后连续10批次（W11-W20）WAT金属污染指标回归规范，Cu浓度从超标值4.2E11 atoms/cm2降至1.1E10 atoms/cm2，优于目标值2.0E10 atoms/cm2。清洗后颗粒数量（0.2um以上）也从平均320颗/晶圆降至48颗/晶圆，良率恢复至基准水平。

四、完整代码：Python清洗参数优化工具（80行内）

以下脚本整合清洗液配比计算（SC-1/SC-2）与清洗时间优化模型，支持按制程节点推荐清洗方案，代码行数严格控制在80行以内，可直接复制到Python 3.8+环境运行。

import math
# =========================================================
# 晶圆清洗液配比计算 & 清洗时间优化工具
# 适用节点：90nm / 65nm / 180nm（按节点选型推荐）
# =========================================================

# ---------- 1. 清洗液配比计算 ----------
def calc_sc1(v_target=2.0, nh4oh_m=14.8, h2o2_m=30.0):
    """计算SC-1各组分体积（单位：mL，总体积1L）"""
    ratios = {'NH4OH': 1, 'H2O2': 1, 'DIW': 5}
    total = sum(ratios.values())
    return {k: round(v_target * r / total, 2) for k, r in ratios.items()}

def calc_sc2(hcl_m=37.2, h2o2_m=30.0, total_vol=1.0):
    """计算SC-2各组分体积（单位：mL，总量可配置）"""
    ratios = {'HCl': 1, 'H2O2': 1, 'DIW': 6}
    return {k: round(total_vol * r / sum(ratios.values()), 2)
            for k, r in ratios.items()}

# ---------- 2. 节点推荐清洗方案 ----------
NODES = {
    '180nm': {'clean': 'RCA标准', 'megasonic': False, 'time_min': 10},
    '90nm':  {'clean': 'RCA+兆声波', 'megasonic': True,  'time_min': 12},
    '65nm':  {'clean': 'RCA+兆声波+IPA', 'megasonic': True, 'time_min': 15},
}

def recommend_clean(node):
    n = NODES.get(node, NODES['90nm'])
    sc1 = calc_sc1(); sc2 = calc_sc2()
    print(f"[{node}] 推荐方案: {n['clean']}")
    print(f"  SC-1: NH4OH={sc1['NH4OH']}mL, H2O2={sc1['H2O2']}mL, DIW={sc1['DIW']}mL")
    print(f"  SC-2: HCl={sc2['HCl']}mL, H2O2={sc2['H2O2']}mL, DIW={sc2['DIW']}mL")
    base = n['time_min']
    est  = base * (1.15 if n['megasonic'] else 1.0)
    print(f"  预计总清洗时间: {est:.1f} 分钟\n")
    return n, sc1, sc2

# ---------- 3. 颗粒去除率估算 ----------
def estimate_pre(megasonic, sc_temp=80):
    base = 0.872
    bonus = 0.096 if megasonic else 0
    temp_bonus = (sc_temp - 75) * 0.0005
    return min(0.99, base + bonus + temp_bonus)

if __name__ == '__main__':
    for node in ['180nm', '90nm', '65nm']:
        recommend_clean(node)
    pre = estimate_pre(megasonic=True, sc_temp=85)
    print(f"兆声波+85C条件下颗粒去除率(PRE): {pre*100:.1f}%")

污染的三大类——颗粒、金属离子与有机残留——对应三种不同的去除机制：颗粒靠超声/兆声与化学剥离、金属离子靠络合与酸洗、有机物靠氧化分解。选错机制会越洗越脏。

五、效果对比：五种清洗方案量化评估

下表汇总了当前主流五种清洗方案在关键KPI（颗粒去除率、金属去除率、清洗时间、相对成本、适用制程节点）上的综合对比，并附双柱状图直观呈现。

图1 不同清洗方案颗粒与金属去除率对比

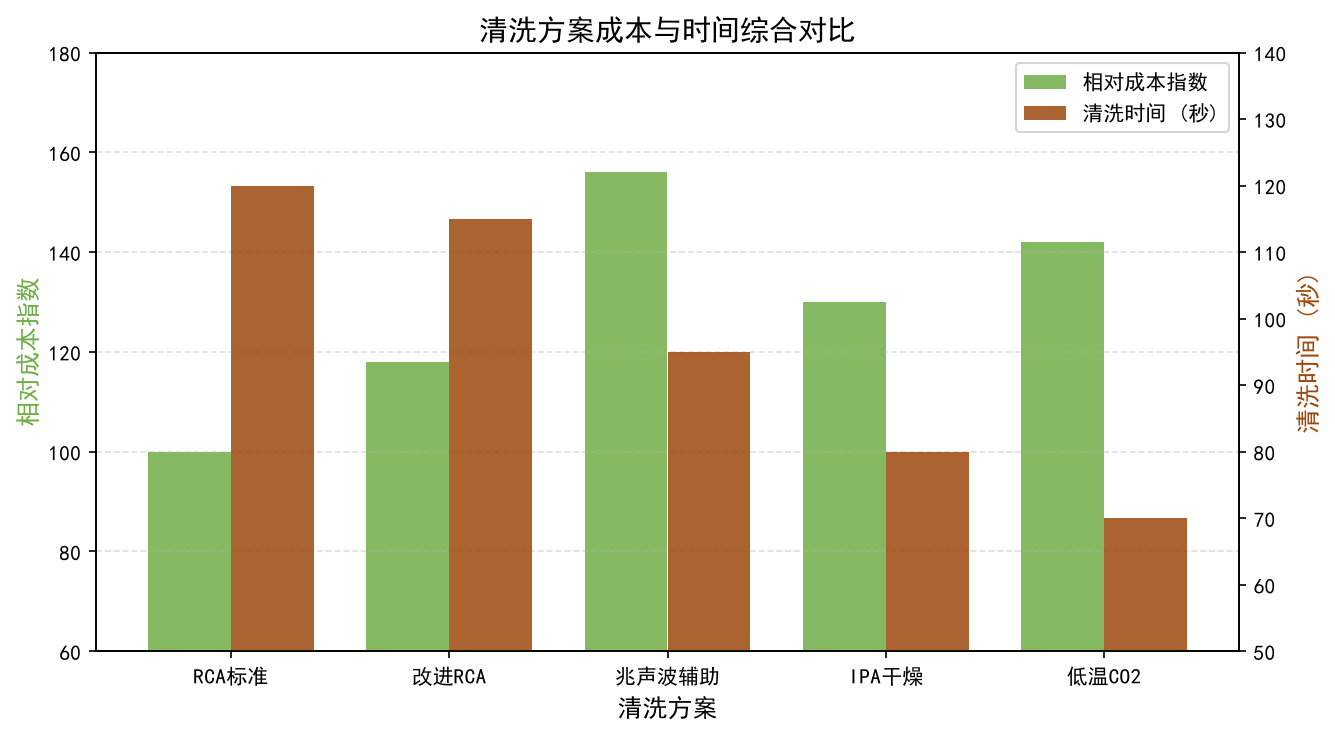

图2 清洗方案成本与时间综合对比

综合分析可见：兆声波辅助清洗在颗粒与金属去除率上全面领先，是65nm及以下先进制程的首选方案，但设备成本较高；对于180nm以上成熟制程，改进RCA方案在成本与效果间取得了最佳平衡；低温CO2方案在干燥缺陷控制方面优势显著，适合高AR图形晶圆的最终清洗。

清洗液的寿命管理是稳定性的关键。随使用次数增加，污染物浓度上升、有效成分消耗，清洗能力会持续下降，因此定量化的换液判据比按时间换液更可靠。

六、实施建议：清洗工艺导入路线图与日常管控

1. 工艺导入路线图（三阶段）

第一阶段（1-2周）：完成现有清洗工艺基线测量，建立颗粒计数（Particle Counter）与金属污染（TXRF/ICP-MS）数据台账，明确当前水平与目标差距。第二阶段（3-8周）：引入兆声波辅助设备，完成DoE（实验设计），确定最优功率、频率、清洗时间参数组合，同步验证IPA干燥参数。第三阶段（9-12周）：完成MPW（多项目晶圆）验证，启动小批量生产（SML），建立SPC（统计过程控制）图表，持续监控清洗关键参数（温度、浓度、时间、兆声波功率）。

1. 日常维护关键控制点

每日点检：清洗液温度传感器校验、DIW水质电导率（目标<18.2 MOhm-cm）、IPA液位与有效期。

每周维护：兆声波换能器阻抗测量（标准值50+/-5 ohm）、槽体清洁与颗粒计数器校准。

每月审核：化学品浓度滴定分析（SC-1/SC-2实测值vs理论值偏差不超过+/-5%）、WAT良率数据回顾，异常趋势提前预警。

1. 常见失效模式与对策

颗粒残留：排查兆声波换能器是否老化、清洗液是否超过使用寿命（SC-1建议8小时更换）。

金属污染反弹：检查HCl/H2O2补给管路是否泄漏、DIW预清洗是否充分。水渍缺陷（Watermark）：调整IPA干燥温度与喷射角度，确保晶圆干燥前无清洗液残留膜。

七、进阶方向：前沿清洗技术展望

1. 等离子清洗（Plasma Cleaning）

等离子清洗利用O2/Ar混合气体在RF电场下电离产生的活性粒子（离子、电子、自由基）与晶圆表面有机污染物发生化学反应，生成CO2、H2O等挥发性产物。相比湿法清洗，等离子清洗几乎无需化学试剂，温度可控在60摄氏度以下，是先进封装（2.5D/3D IC）中TSV（硅通孔）开口清洗的理想方案。

1. 激光清洗（Laser Cleaning）

激光清洗通过极短脉冲激光（皮秒/飞秒）在晶圆表面产生的光子烧蚀效应（Photoablation）与等离子冲击波，实现对纳米级颗粒与有机分子层的无接触去除。目前在光刻胶（PR）剥离领域已实现商用，未来有望扩展至前端工艺的在线清洗应用。

1. AI预测清洗窗口（Predictive Cleaning）

基于机器学习的清洗窗口预测模型正成为先进FAB的研究热点。通过实时采集腔室压力、射频功率、光学终点信号等数据，训练LSTM或Transformer模型，可在颗粒污染阈值到来之前提前15-30分钟预测清洗需求并触发预防性清洗，将颗粒废片率再降低20%-30%。部分头部FAB（如TSMC、三星）已在线部署AI清洗调度系统，实现从被动清洗到主动预防的跨越。

─────────────────────────────────────────────

你们在实际生产中遇到过清洗相关的良率问题吗？是如何定位和解决的呢？欢迎在评论区分享你的实战经验，我们一起讨论交流！

如果觉得这篇文章对你有帮助，别忘了收藏和转发！你在清洗工艺中最关心哪个指标：颗粒去除率、金属污染控制，还是清洗时间与成本的平衡？欢迎留言告诉我！

半导体智能制造 | MES（制造执行系统，Manufacturing Execution System）工程师实战笔记

https://blog.csdn.net/yeflashzhihui

---

【常见坑】

• 本文聚焦65nm至180nm技术节点的真实场景，从工艺原理出发，系统讲解RCA标准清洗、兆声波辅助、IPA干燥、低温CO2清洗四大主流方案，并提供完整Python工具链，帮助工程师快速完成清洗液配比计算与清洗窗口优化，降低由清洗失效引发的良率事故风险。
• 只统计颗粒总数不区分尺寸与位置。落在关键图形上的一个颗粒与落在场区的百个颗粒，对良率的影响完全不同。
• 把良率下降直接归因于洁净度，跳过对前道残留物的成分分析。方向错误会让清洗优化徒劳无功。
• 清洗后未及时做表面干燥处理，水痕与氧化成为新的缺陷源。
• 忽略清洗液寿命与浓度衰减，末段清洗效果随时间下降。

常见问题（FAQ）

Q：良率突然下降，应该先查哪一环？

A：建议先用 Bin Map 与缺陷分布做空间定位，再结合时间维度判断是设备相关还是批次相关。这一步能迅速把范围从全流程缩小到少数工序，比逐工序普查效率高得多。

Q：为什么颗粒监控数据显示正常，成品缺陷率反而上升？

A：很可能是监控的颗粒尺寸下限设置过宽，遮住了真正致命的尺寸区间；或者是缺陷位置集中在图形内部而非表面，表面颗粒检测手段看不到。需要结合缺陷复查分类重新定义监控口径。

Q：为什么清洗后出现新的缺陷？

A：常见原因是清洗本身引入的：清洗液残留未冲净、干燥过程留下水痕、或超声功率过高造成图形振动损伤。因此判断清洗工艺优劣不能只看去除效果，还要同步观察清洗后新增缺陷的数量与形态。

Q：如何判断是清洗问题还是前道问题？

A：对比清洗前后的缺陷计数可以直接区分：若清洗后缺陷数量明显下降，说明前道带入的污染被有效去除；若清洗后反而增加，则问题出在清洗环节。这也是把缺陷量测放在清洗前后各一次的原因。

Q：工业 AI 项目最容易失败在哪里？

A：按出现频率排序：问题定义模糊、数据质量不可用、缺少工艺人员深度参与、以及上线后无维护机制。技术选型问题通常排在后面。因此项目启动阶段应把大量精力放在问题定义与数据可用性评估上。

Q：样本量很少能做机器学习吗？

A：可以，但方法要调整。样本少时优先考虑特征筛选（减少维度）、简单模型（避免过拟合）、以及机理与数据结合的灰箱建模。关键是严格控制验证方式，避免用不可信的高分误导决策。

【总结】

清洗与污染控制的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。1. 等离子清洗（Plasma Cleaning） 等离子清洗利用O2/Ar混合气体在RF电场下电离产生的活性粒子（离子、电子、自由基）与晶圆表面有机污染物发生化学反应，生成CO2、H2O等挥发性产物。清洗的目标不是「洗得最干净」，而是在去除效率与表面损伤之间取平衡。过度超声会在精细图形上造成振动损伤，过度酸洗会腐蚀已形成的膜层。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。

术语速查

• WAT（Wafer Acceptance Test，晶圆允收测试）：在晶圆完成制造后、划片前于测试键上进行的电性参数测试。　工程意义：是监控工艺是否处于规格内的关键闸门。
• CP（Chip Probing，晶圆针测）：用探针卡对晶圆上每颗芯片进行功能与参数测试，并生成 Bin Map。　工程意义：CP 良率是判断是否继续封装的主要依据。
• ICP（Inductively Coupled Plasma，电感耦合等离子体）：以射频感应线圈产生高密度等离子体的刻蚀/沉积设备构型。　工程意义：可独立控制离子密度与能量，工艺窗口更宽。
• Thermal Budget（Thermal Budget，热预算）：工艺全过程允许累积的热处理量，通常以 Dt（扩散系数×时间）衡量。　工程意义：热预算超标会使已形成的浅结扩散变宽。
• SPC（Statistical Process Control，统计过程控制）：用控制图等统计方法对过程进行实时监控，区分随机波动与异常波动的管理方法。　工程意义：是把「事后检验」变为「过程预防」的核心工具。
• MES（Manufacturing Execution System，制造执行系统）：位于计划层与控制层之间，负责工单执行、过程追溯、数据采集与质量管控的信息系统。　工程意义：是打通 ERP 计划与车间现场的中间层。
• Lot（Lot，批次）：作为生产、追溯与质量判定基本单位的一组产品。　工程意义：批次粒度设计要在追溯精度与管理成本之间取平衡。
