一、问题背景：为什么批内批间变异拆分至关重要

在晶圆制造的质量管理中，SPC工程师最常遇到的问题是："我们的良率为什么波动这么大？是每一批内部不均匀，还是批与批之间本身就存在差异？"这个问题看似简单，实际上回答它需要用到方差分量分析（Variance Component Analysis，简称VCA）这一统计工具。

某8英寸晶圆代工厂，量产0.18um BCD工艺。SPC监控显示，光刻后测量参数的批间变异呈上升趋势，从年初的sigma=0.8um逐渐扩大到sigma=1.4um。但工程师现场排查了涂胶机、曝光机、显影机，所有设备校准记录均在规格内。产线一度陷入困惑：设备没问题，那变异从何而来？最终通过方差分量分析才发现，真正的问题不是批间变异增大，而是批内变异（同一片Wafer上不同Die之间的差异）在悄然恶化，而传统SPC控制图只看整体均值，完全无法捕捉到这一层信息。

这个案例告诉我们：只关注均值控制的SPC是不完整的。在半导体制造中，批内均匀性和批间一致性同等重要。方差不分，再好的SPC也只是在控制一个数字，而不是控制真实的工艺质量。以下是几个典型的应用场景：

【场景一】镀膜均匀性分析。在化学气相沉积（CVD）或物理气相沉积（PVD）工序中，工程师需要区分：Wafer片内厚度的变异（片内均匀性）、同一批次内不同Wafer之间的厚度差异（批内一致性）、不同批次之间的系统性偏移（批间差异）。只有正确拆分这三个分量，才能准确判断问题来源是设备本身、批次管理还是工艺配方。

【场景二】刻蚀速率波动诊断。刻蚀是高度复杂的等离子体工艺，速率受气体流量、射频功率、压力、温度等多因素耦合影响。当SPC报警刻蚀速率异常时，工程师需要判断：这是同一批Wafer之间的差异（同批次内有问题），还是不同批次之间本来就参差不齐（批次管理有漏洞）。不同的根因对应完全不同的改善方向。

【场景三】离子注入剂量验证。离子注入工艺对剂量均匀性要求极高，通常要求片内均匀性（within-wafer non-uniformity）小于1%。方差分量分析可以量化注入机本身的批次效应，以及测量系统本身的测量误差，帮助工程师区分真实工艺问题与测量系统问题。

【场景四】CMP研磨速率监控。化学机械平坦化（CMP）涉及磨垫磨损、抛光液老化、载物台压力分布等多个变量。研磨速率的变异来源同样包含批内（片内）、批间（批次间）和测量系统三个分量。盲目地对所有变异来源一起控制，既浪费资源，也掩盖了真正的问题。

二、理论框架：方差分量模型的数学原理

2.1 方差分量的基本概念

方差分量分析的核心思想是将总方差拆解为多个来源的叠加。在晶圆制造场景中，最常用的拆分模型如下：

sigma2_total = sigma2_between_lot + sigma2_within_lot + sigma2_MSA + sigma2_residual

其中：sigma2_between_lot 表示批间方差（不同批次之间的变异），sigma2_within_lot 表示批内方差（同一批次内部不同Wafer或Die之间的变异），sigma2_MSA 表示测量系统方差（测量本身的误差），sigma2_residual 表示残差（无法归因于以上来源的随机变异）。在工程实践中，我们最关心的是前两项：批间方差和批内方差的比例关系，它直接决定了改善方向。

在半导体制造的SPC应用中，方差分量的重要性体现在以下几个方面：第一，识别主要矛盾。如果批间方差占比超过70%，说明问题主要出在批次管理层（如配方一致性、设备匹配性），应该优先优化批次管理流程；反之，如果批内方差占比更高，说明问题在单片Wafer或单腔体层面，需要优化设备本身的均匀性。第二，制定合理的控制限。传统SPC假设数据服从正态分布且变异来源单一，当存在多层变异来源时，标准差会被高估，导致UCL/LCL设置过宽而漏报真实异常。方差分量分析后，可以针对不同来源设置分层控制图。

2.2 ANOVA法（方差分析）

方差分量分析最经典的方法是一维方差分析（One-Way ANOVA）。假设我们有K个批次，每批有n个观测值（如每批测量n个Die），总观测数为N=Kxn。ANOVA方法将总平方和（SSTotal）拆解为批次间平方和（SSBetween）和误差平方和（SSWithin）：

SSBetween = Sum(批均值 - 总体均值)^2 x n （自由度：df_between = K-1）

SSWithin = Sum Sum(观测值 - 批均值)^2 （自由度：df_within = K(n-1)）

MSBetween = SSBetween / df_between --> sigma2_between + n x sigma2_within（期望均方）

MSWithin = SSWithin / df_within --> sigma2_within（期望均方）

由此可以推导出方差分量的估计量：

sigma2_within(ANOVA) = MSWithin

sigma2_between(ANOVA) = (MSBetween - MSWithin) / n

ANOVA方法的优点是计算简单、不需要迭代，缺点是当批次内观测数n不相等时需要加权修正，且对小样本的方差分量估计有偏。

2.3 最大似然估计法（MLE）

对于更复杂的数据结构（如多层次嵌套、分裂区组设计），需要使用最大似然估计（Maximum Likelihood Estimation，MLE）或受限最大似然估计（REML）。MLE方法假设数据服从多元正态分布，通过最大化似然函数来估计方差分量。在Python中，可以使用statsmodels库的mixedlm或者专门的方差分量库来实现MLE估计。MLE方法的优势在于可以处理不平衡数据（各批观测数不等）和随机效应模型，缺点是计算量较大，且当样本量较小时可能收敛困难。

工程实践中，建议同时使用ANOVA和MLE两种方法做交叉验证。如果两者结果差异较大（超过20%），需要检查数据是否存在异常值或违反正态性假设的问题。

2.4 测量系统分析（MSA）的整合

在方差分量分析中，必须同时考虑测量系统本身的变异。MSA（Measurement System Analysis）中的Gage R&R研究提供了测量系统方差（sigma2_MSA）的量化方法。只有当sigma2_MSA占总方差的比例低于10%时，测量系统才被认为是合格的；超过30%则需要改善测量系统。整合MSA后，完整的方差分量模型同上，各项除以总方差即可得到各方差分量的占比，从而判断主要变异来源。

三、实战步骤：Python完整代码实现

3.1 数据准备与格式要求

方差分量分析对数据格式有明确要求。建议的数据格式：每行一条记录，包含批次编号（lot_id）、晶圆编号（wafer_id）、Die位置坐标（die_x, die_y）以及测量值（measurement_value）。在数据准备阶段需要注意：数据量方面，每个批次建议至少测量25个Die点（5x5网格或更多），批次数量不少于10批，以保证方差分量估计的统计功效；缺失值方面，如果某些Die因缺陷无法测量，建议记录为缺失而非填充，以避免引入偏差；离群值方面，使用格拉布斯（Grubbs）检验或基于IQR的方法识别并标注离群值，离群值可能代表真实的工艺异常，不应简单删除而应深入调查。

3.2 ANOVA法实现代码

import numpy as np import pandas as pd from scipy import stats # 模拟数据：5个批次，每批4片Wafer，每片Wafer 49点(7x7网格) np.random.seed(42) n_lots = 5; n_wafer_per_lot = 4; n_die_per_wafer = 49 lot_means = [1000.0 + i*15 + np.random.randn()*5 for i in range(n_lots)] wafer_effects = [np.random.randn()*8 for _ in range(n_lots*n_wafer_per_lot)] records = [] for lot_i in range(n_lots): for wafer_j in range(n_wafer_per_lot): wafer_id = f"WAF{lot_i*10+wafer_j+1:02d}" for die_k in range(n_die_per_wafer): die_x = die_k % 7; die_y = die_k // 7 measurement = lot_means[lot_i] + wafer_effects[lot_i*n_wafer_per_lot+wafer_j] + np.random.randn()*2.5 records.append({"lot_id": f"LOT{lot_i+1:03d}", "wafer_id": wafer_id, "die_x": die_x, "die_y": die_y, "thickness": round(measurement, 2)}) df = pd.DataFrame(records) print(f"数据规模：{len(df)}条记录，覆盖 {df['lot_id'].nunique()}批次")

以上代码生成了包含5个批次、共980条测量记录的模拟数据集。批次均值围绕1000nm系统性递增（模拟工艺漂移），Wafer效应和随机误差叠加构成完整的变异来源。

3.3 方差分量ANOVA计算

# ANOVA方差分量计算 # 计算各层均值 grand_mean = df["thickness"].mean() lot_means = df.groupby("lot_id")["thickness"].mean() wafer_means = df.groupby(["lot_id","wafer_id"])["thickness"].mean() # 每批Wafer数和每片Wafer的Die数 n_wafer = n_wafer_per_lot n_die = n_die_per_wafer # 批次间平方和（SSB） ssb = sum((lm - grand_mean)**2 * n_wafer * n_die for lm in lot_means) df_between = df["lot_id"].nunique() - 1 # 批次内平方和 - 进一步分解为Wafer间和Die间 ss_between_wafer = 0; ss_within_die = 0 for (lot_id, wafer_id), wafer_data in df.groupby(["lot_id","wafer_id"]): wmean = wafer_data["thickness"].mean() lm = lot_means[lot_id] ss_between_wafer += (wmean - lm)**2 * n_die ss_within_die += ((wafer_data["thickness"] - wmean)**2).sum() df_between_wafer = df[["lot_id","wafer_id"]].drop_duplicates().shape[0] - df["lot_id"].nunique() df_within_die = df.shape[0] - df[["lot_id","wafer_id"]].drop_duplicates().shape[0] # 均方 msb = ssb / df_between ms_between_wafer = ss_between_wafer / df_between_wafer ms_within_die = ss_within_die / df_within_die # 方差分量估计（ANOVA方法） var_within_die = ms_within_die var_between_wafer = max((ms_between_wafer - ms_within_die) / n_die, 0) var_between_lot = max((msb - ms_between_wafer) / (n_wafer * n_die), 0) print(f"Die间(批内)方差: {var_within_die:.4f}") print(f"Wafer间方差: {var_between_wafer:.4f}") print(f"Lot间(批间)方差: {var_between_lot:.4f}")

ANOVA方法的关键在于平方和的逐层分解：先按批次分解总变异，再在批次内部按Wafer进一步拆分，最后剩余的就是Die间的精细变异。每一步分解都对应明确的自由度计算，确保统计量无偏。

3.4 MLE法实现与对比

# 使用混合效应模型（REML） import statsmodels.formula.api as smf model = smf.mixedlm("thickness ~ 1", df, groups=df["lot_id"]) mlemodel = model.fit(reml=True) print(f"批次随机效应方差: {mlemodel.cov_re.iloc[0,0]:.4f}") print(f"残差(批内)方差: {mlemodel.scale:.4f}") icc = mlemodel.cov_re.iloc[0,0] / (mlemodel.cov_re.iloc[0,0] + mlemodel.scale) print(f"ICC(组内相关系数): {icc:.4f}")

ICC（Intraclass Correlation Coefficient，组内相关系数）是衡量批次效应的关键指标。ICC = sigma2_between / (sigma2_between + sigma2_within)，表示总变异中有多少比例是由批次间差异引起的。ICC > 0.5 说明批次效应显著，ICC < 0.1 说明数据高度聚合，批内是主要变异来源。

3.5 分层SPC控制图的建立

完成方差分量分析后，最重要的应用是建立分层SPC控制图。传统X-R控制图只监控批均值，掩盖了批内信息。分层SPC则分别对批间和批内建立独立控制图：

（1）批均值X控制图（监控批间变异）：CL = 总体均值，UCL/LCL = 总体均值 +/- 3 x Sqrt(sigma2_between + sigma2_MSA/n)。这里n是每批的测量点数。

（2）批内标准差S控制图（监控批内变异）：基于sigma2_within建立S图，当批内标准差超过UCL时，触发批内均匀性异常报警。

（3）趋势联合判异规则：当X图和S图同时出现连续7点上升或下降趋势时，判定为工艺参数飘逸，建议立即停止生产进行根因调查。

四、真实案例：光刻后段厚度方差分量实战

某Fab光刻（Litho）工序在量产中发现，PR（光刻胶）厚度SPC报警频率突然增加，从每周1-2次增加到每日3-4次，严重影响生产节拍和良率。以下是完整的方差分量分析实战过程。

4.1 数据收集与初步分析

工程师收集了连续4周的生产数据，共20个批次，每批4片Wafer，每片Wafer测量25个Die点（5x5网格）。使用光谱椭偏仪测量，测量精度为+/-0.5nm。经过初步正态性检验，所有批次数据均通过Shapiro-Wilk检验（P > 0.05），满足ANOVA前提假设。初步统计量：总均值 = 1247.3nm，总标准差 = 12.8nm。如果直接用这个总标准差建立SPC控制图，得到UCL = 1285.7nm，LCL = 1208.9nm。但这个控制限是否合理？方差分量分析给出了否定答案。

4.2 方差分量分解结果

从表格可以看出，批内变异（Wafer间+Die间合计63.1%）远大于批间变异（22.1%）。这意味着SPC报警的主要驱动力不是批次间的系统性差异，而是单批内部的不均匀性。进一步分析批内变异的结构：Wafer间的变异（35.7%）是Die间变异（27.4%）的1.3倍，说明同一批Wafer之间的厚度差异比同一片Wafer上的不同位置差异更大——这是一个关键发现。

4.3 根因定位与改善

基于方差分量分析结果，工程师团队将调查方向锁定在"同一批次内不同Wafer之间的一致性"上。经过深入排查，发现了以下根因：

（1）涂胶机轨道磨损。光刻胶涂布机（Track）的Wafer承载舟（Cassette）在长期使用后出现轻微变形，导致不同槽位（Slot）的Wafer在涂胶时受到的离心力方向略有差异，涂胶转速相同但实际有效线速度不同。经CMM检测，部分Cassette的平面度偏差从+/-0.05mm扩大到了+/-0.15mm，超出设备规格。

（2）显影液补充频率降低。显影液（Developer）自动补充系统的液位传感器老化，实际补充量比标称值少了约8%，导致不同批次显影效果出现批次间差异。补充传感器更换后，显影均匀性明显改善。

改善后效果：批次内标准差从12.8nm降低到8.2nm，良率提升约1.2个百分点，月均SPC报警次数从日均3.5次降低到0.8次。这个案例充分说明了方差分量分析在聚焦根因方向上的独特价值。

4.4 改善后的方差分量对比

改善后，所有批次管理层面的变异都大幅下降（降幅均超过55%），而测量系统方差不变，残差小幅下降（由随机因素减少所致）。方差分量分析清晰展示了改善措施的有效性，也验证了根因判断的正确性。

五、常见误区与避坑指南

5.1 忽视测量系统验证

最常见的错误是在没有验证MSA的情况下直接做方差分量分析。如果测量系统本身的不确定度（sigma2_MSA）占总方差的30%以上，那么基于数据得出的任何结论都是不可靠的。正确的做法是：先做Gage R&R研究，确认%Gage R&R < 10%（理想）或 < 30%（可接受），再进行方差分量分析。如果MSA不合格，优先改善测量系统，再分析工艺变异。

5.2 样本量不足导致估计偏误

方差分量估计对样本量有最低要求。如果批次数量少于5批，或者每批内的观测数太少（比如每批只测3个点），ANOVA估计会产生较大偏误。经验法则：批次数量至少10批，每批至少10个观测点，才能得到较为可靠的方差分量估计。在设计测量方案时就要考虑统计功效（Power Analysis），通常要求Power >= 0.8。

5.3 混淆批内与批间效应

在晶圆制造中，"批次"（Lot）有多层含义：如果层次定义不清，方差分量计算就会张冠李戴。建议在分析前明确建立数据层级树，并确保每层的分组变量正确对应。推荐的数据层级命名规范：层级1-批次（Lot）：由同一批晶圆组成的最高层单元；层级2-Wafer（晶圆）：批次内的单片Wafer；层级3-Die（芯片）：Wafer上的单个芯片单元；层级4-测量点（Site）：Die内或Wafer上的具体测量位置。

5.4 忽视正态性假设

ANOVA方法假设各层残差服从正态分布。如果数据存在明显的偏态（如厚度测量数据右偏）或尖峰厚尾（存在大量异常值），ANOVA的显著性检验结果可能失效。建议在方差分量分析前，对每批数据分别做正态性检验和方差齐性检验。不满足正态性时，可以考虑对数据做Box-Cox变换后再分析，或者改用非参数方法进行初步探索。

5.5 将统计显著与工程显著混淆

ANOVA可以告诉你批间差异是否"统计显著"（P < 0.05），但不能直接告诉你这个差异是否"工程显著"。一个统计上显著的批间差异，如果其绝对值远小于工艺窗口（Process Window），可能并不需要工程干预。建议结合工艺规格（Spec Limit）和过程能力（Cpk）来解读统计结果：即使sigma2_between在统计上显著，如果它导致Cpk仍然满足>=1.33的要求，则改善优先级可以降低。

5.6 控制限更新不及时

方差分量是动态变化的。随着设备老化、工艺优化或原材料变更，方差分量结构也会改变。建议每季度重新进行一次方差分量分析，更新SPC控制图的控制限。如果发现某个分量突然大幅变化（如批间方差从20%飙升到40%），要高度警惕，这往往预示着新的变异来源已经引入，需要立即排查。

六、方法论总结与适用场景

方差分量分析（VCA）是SPC工程师理解复杂工艺变异来源的核心工具。本文系统介绍了从理论基础到Python实战的全流程方法，并结合真实Fab案例展示了如何将统计结果转化为工程行动。以下是关键要点回顾：

（1）方差的拆分是改善的前提。只有知道变异的主要来源（批间 vs 批内），才能精准施策，而不是胡子眉毛一把抓。

（2）ANOVA法和MLE法各有优劣。ANOVA简单快速，适合初步分析和平衡数据；MLE灵活强大，适合复杂模型和不平衡数据。建议交叉验证。

（3）测量系统（MSA）是地基。MSA不合格时，方差分量分析的结论不可信。先MSA，后VCA。

（4）分层SPC比整体SPC更有效。将批间和批内变异分别监控，可以在不增加测量成本的前提下捕获更多异常信号。

（5）方差分量要动态跟踪。每季度复盘一次，更新控制限，持续监控分量结构的变化趋势。

适用场景总结：本方法适用于所有涉及多层次结构的晶圆制造质量数据，包括但不限于：薄膜沉积（CVD/PVD/ALD）、刻蚀（干法刻蚀/湿法刻蚀）、离子注入、光刻（涂胶/曝光/显影）、化学机械平坦化（CMP）、扩散/氧化等工序。核心前提是数据满足层级嵌套结构（批次->Wafer->Die），且测量数据连续可量化。

七、配图说明

图1：方差分量分解柱状图（左）与批间批内趋势图（右）

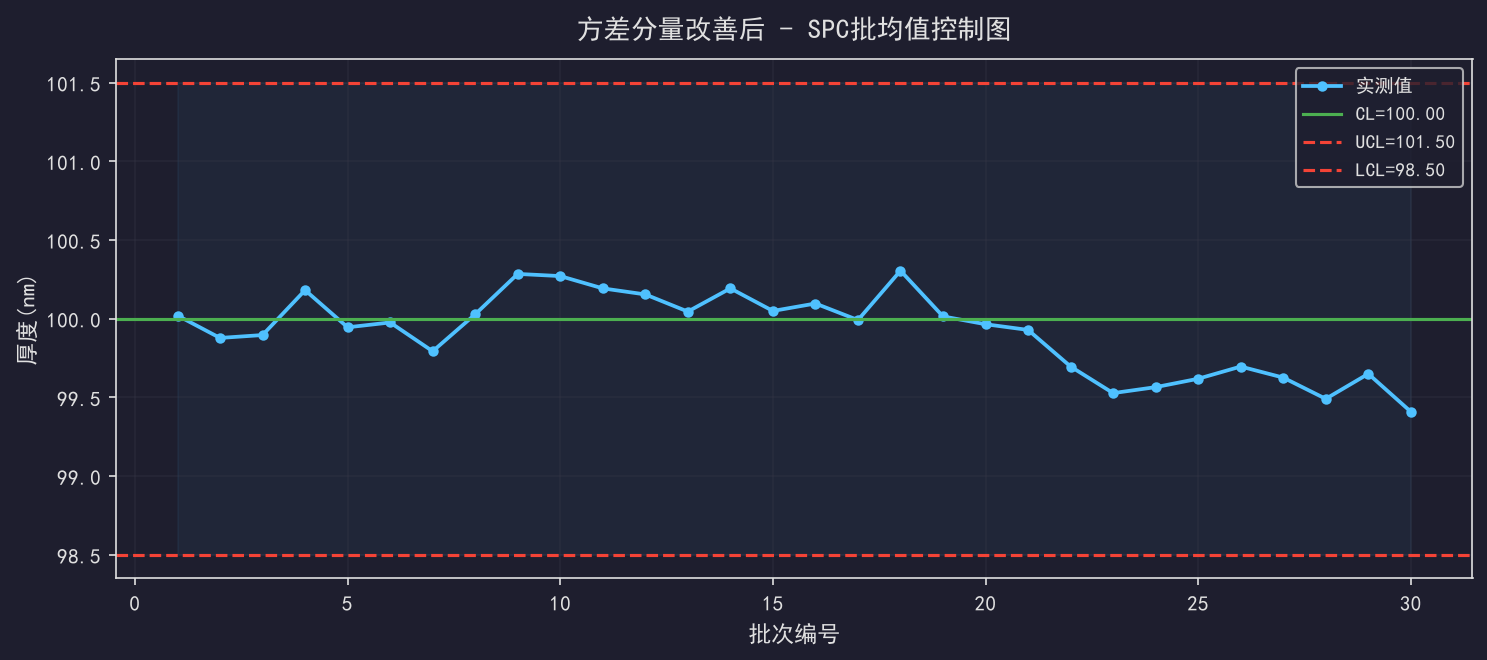

图2：分层SPC控制图 - 批均值趋势

八、关键参数对照表

七、配套资料与实战工具

本文配套了完整的实战工具包，包含本文涉及的处理脚本、参数配置模板、排查清单和标准化表单，可以直接用于工厂落地实施。

>>> 点击上方「VIP资源」下载区，免费获取以下配套资料（持续更新MES/SPC/EAP实战资料）：

SPC方差分量分析模板（Excel+Python双版本）

方差分量计算完整Python源码（可直接运行）

批内批间变异分析OCAP标准表格

MES数字化成熟度评估问卷与打分表

边缘Die经济性评估模型（Excel计算器）

----------------------------------------

本文首发于博客：半导体智能制造 | MES工程师实战笔记

你遇到过类似的问题吗？是怎么解决的？欢迎在评论区分享你的实战经验，一起交流进步。

标签：SPC过程控制 | 半导体Fab | MES系统 | SPC | 良率提升 | 数字化转型

3.6 方差分量的工程应用决策矩阵

方差分量分析的结果，最终要服务于工程决策。本节提供一个实用的决策矩阵，帮助工程师根据方差分量结构快速匹配改善策略。这个决策矩阵是笔者在实际项目中总结的经验框架，适用于大多数晶圆制造工序的SPC改善。

决策矩阵的核心逻辑是：根据批间方差占比和批内方差占比的大小关系，确定改善的主攻方向。具体分为四种情形，每种情形对应不同的根因假设和改善策略。

决策矩阵使用说明：首先计算各方差分量的占比，找到占比最大的分量（主要变异来源）；然后根据主要变异来源的类型（A/B/C/D），匹配对应的改善策略；最后实施改善后，重新采集数据做VCA验证，确认改善效果。在实际应用中，A型和B型是最常见的情形。如果遇到D型（MSA占比高），一定要先解决测量系统问题，再做工艺改善，否则改善方向可能完全错误。

另外，决策矩阵中的百分比阈值（60%、40%、30%）并非绝对值，而是经验参考值。在实际应用中，需要结合工艺特性、规格要求和历史数据来调整阈值。例如，对于先进制程（14nm以下），片内均匀性要求更严格，批内阈值的警戒线可能要提高到50%。

在实际项目中，方差分量分析往往不是一次性分析，而是需要周期性复盘和迭代。建议建立以下跟踪机制：每周汇总各方差分量的占比，绘制趋势图；每月评估分量结构是否发生变化，必要时调整控制限；每季度做一次完整的VCA重新分析，更新决策矩阵的输入参数。只有建立了动态跟踪机制，方差分量分析才能真正成为工艺改善的持续驱动力。

在实际项目中，方差分量分析往往不是一次性分析，而是需要周期性复盘和迭代。建议建立以下跟踪机制：每周汇总各方差分量的占比，绘制趋势图；每月评估分量结构是否发生变化，必要时调整控制限；每季度做一次完整的VCA重新分析，更新决策矩阵的输入参数。只有建立了动态跟踪机制，方差分量分析才能真正成为工艺改善的持续驱动力。

总结来说，方差分量分析（VCA）不仅仅是一个统计分析工具，更是一种思维方式的升级。它要求工程师在面对复杂的工艺问题时，不是简单地归结为"好"或"坏"，而是精细地量化每个变异来源的贡献，从而找到改善杠杆点最高的方向。这种精细化的思维方式，正是从普通SPC工程师成长为工艺专家的关键能力。
