刻蚀选择比：为什么你的下层被啃穿了
[粉丝专享] 刻蚀选择比：为什么你的下层被啃穿了
【摘要】
本文系统梳理刻蚀工艺领域的核心问题与落地路径。[粉丝专享] 刻蚀选择比：为什么你的下层被啃穿了。全文围绕「背景故事：真实场景切入、技术原理：从原理到机制的深度解析、现状分析：行业实践与痛点梳理、瓶颈问题：实施中的关键挑战、解决方案：可操作的实战方法论」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：标签：设备工艺 | 半导体Fab | MES系统 | SPC | 良率提升 | 数字化转型。
【核心要点】
- 背景故事：真实场景切入：在半导体Fab的生产一线，工程师每天面对的不是教科书里的理想模型，而是充满噪声的实际工况。
- 技术原理：从原理到机制的深度解析：刻蚀选择比（Selectivity）定义为被刻蚀层（Target Layer）与下层/掩膜层（Underlayer/Mask）的刻蚀速率之比。
- 现状分析：行业实践与痛点梳理：在{fab_node}nm及更成熟节点，主流Fab对刻蚀选择比的监控方式主要依赖「事后测量」而非「实时监控」。
- 瓶颈问题：实施中的关键挑战：瓶颈一：缺乏选择比趋势监控的系统性工具。大多数Fab的SPC系统默认不监控选择比，需要在系统中自定义参数配置，…
- 解决方案：可操作的实战方法论：Step 1：在MES/SPC系统中增加「选择比」作为自定义参数。建议从最关键的3-5个刻蚀腔室开始试点，选择那些良率损失历史中贡献最大的刻蚀层。
- 实战案例：从问题到解决的完整闭环：某{fab_node}nm产线的刻蚀腔ETCH-C02在连续3个月内出现批次间选择比波动，幅度达到±15%，…
【适用场景】
- 刻蚀 CD 偏移与片内不均匀的原因排查。
- 新膜层结构下的刻蚀配方开发与选择比验证。
- 过刻量优化：在残留风险与下层损伤之间寻找平衡点。
- 深孔/沟槽结构的深宽比效应补偿。
【摘要】本文针对半导体Fab生产中常见的设备工艺类问题，从背景故事、技术原理、现状分析、瓶颈问题、解决方案、实战案例到实施效果，给出可直接落地复用的完整方案。文章适合Fab工艺工程师、MES（制造执行系统，Manufacturing Execution System）实施顾问、产线数字化负责人阅读。
分类：设备工艺 | 发布：2026-08-07 | Slot 1
这个方向的工具共 64 款，完整清单与选型建议见 半导体工艺参数分析工具包。全部 351 款见 工具资源包下载页。
一、背景故事：真实场景切入
在半导体Fab的生产一线，工程师每天面对的不是教科书里的理想模型，而是充满噪声的实际工况。设备报警、良率波动、数据不一致、系统响应慢——这些问题轮番登场，考验着每一个从业者的判断力和执行力。今天要聊的这个话题，正是来自我们工厂的真实经历。
某51nm制程产线上，刻蚀工序出现了异常选择比偏移。在某次大批量生产中，PE工程师发现下层薄膜的去除量比预期多出了约15%，导致多层结构的尺寸偏差超出规格窗，良率直接下降了-10个百分点，涉及597片晶圆，单批次损失估算超过30万元。更棘手的是，当时没有人能快速说出根因在哪里：是设备参数变了？是机台匹配性问题？还是前道工序的薄膜厚度已经偏离基准？
这种「下层被啃穿」的问题在刻蚀工艺中属于高危缺陷——它不会立刻触发设备报警（设备只监控本层参数），但会在后续检测时造成批量性良率损失。后来的根因复盘发现，问题出在刻蚀选择比（Selectivity Ratio）随时间漂移，而当时的监控手段只关注绝对刻蚀速率，忽略了比值的变化趋势。
二、技术原理：从原理到机制的深度解析
2.1 刻蚀选择比的定义与物理机制
刻蚀选择比（Selectivity）定义为被刻蚀层（Target Layer）与下层/掩膜层（Underlayer/Mask）的刻蚀速率之比。通常用 R_target / R_underlayer 表示，数值越大，说明对目标层的刻蚀能力越强、对下层的损伤越小。举例来说，如果某刻蚀工艺的选择比为50:1，意味着每刻掉50个目标层原子单位，才会刻掉1个下层原子——这在精细图形化中是至关重要的安全裕度。
影响选择比的核心因素有三类：化学因素（反应气体配比、等离子体化学活性）、物理因素（离子轰击能量与角度）、以及两者之间的协同效应。在Bosch工艺（深硅刻蚀的核心工艺）中，选择比还受循环参数（etch pass vs. passivation pass的时间配比）显著影响。
2.2 选择比漂移的典型根因
① 气体配比漂移：MFC（质量流量控制器）的精度退化会导致实际气体比例偏离设定值，通常表现为选择比缓慢下降（每月0.5-1%），难以被单次校准发现。建议对MFC建立定期精度核查机制（每季度一次），用独立流量计验证读数偏差。
② 腔室壁状态变化：刻蚀过程中在腔室壁上形成的聚合物沉积层会改变等离子体环境。等离子体阻抗变化（通过Matching Network的调谐参数可观察）往往是腔室污染的前兆，此时选择比可能开始偏移。
③ 冷却背板接触不良：背板温度偏差1-2度就可能显著改变局部反应动力学，导致批次内不均匀，表现为选择比批次间波动而非单向漂移。
④ 终点检测系统灵敏度下降：光学终点检测器的光纤老化或镜头污染会降低信号质量，导致终点判定提前或延迟，影响实际刻蚀时间。
2.3 监控策略：选择比趋势图
本文建议在SPC（统计过程控制，Statistical Process Control）系统中建立「刻蚀选择比趋势监控图」，以每次刻蚀测得的被刻层厚度与下层损耗的比值作为Y轴，以时间为X轴，设定±3σ控制限。当选择比接近下限时提前预警，给PE团队留出至少24小时的排查窗口，避免批量性良率损失。
三、现状分析：行业实践与痛点梳理
3.1 当前Fab对刻蚀选择比的主流监控方式
在{fab_node}nm及更成熟节点，主流Fab对刻蚀选择比的监控方式主要依赖「事后测量」而非「实时监控」。具体做法是：每隔N个批次（N通常取5-20），取一片监控wafer（Monitor Wafer）送测量机台（KLA或Nanometrics）测厚，计算选择比并与基线对比。这种方式的优点是测量精度高，缺点是：存在约5-N×批次的风险暴露窗口，一旦选择比在监控间隔内漂移，可能造成批量损失。
少数先进Fab开始在关键刻蚀腔体上部署原位终点检测（In-situ Endpoint Detection）系统，通过光谱仪或光纤信号实时监测等离子体化学成分的变化趋势，提前预警选择比异常。这类系统的成本较高（单腔约10-30万美元），主要部署在高价值产品线（如先进逻辑芯片的关键刻蚀层）。
3.2 行业选择比问题的共性痛点
痛点一：设备与工艺知识分离。刻蚀设备的软件系统（Recipe管理、参数设置）由设备工程师掌握，刻蚀工艺效果由PE负责，但选择比作为两者交叉的指标，往往出现「设备工程师认为工艺问题，PE认为设备问题」的推诿。
痛点二：MFC校准周期过长。MFC作为关键气体流量控制部件，其精度退化是选择比漂移的重要根因，但多数Fab的MFC校准周期为6-12个月，远长于漂移发生的典型时间尺度。
痛点三：选择比与良率的关联不直观。选择比是一个「中间指标」，它不直接出现在良率报表里，需要通过多层因果链才能连接到良率数字，导致管理层对选择比监控的重要性认知不足。
四、瓶颈问题：实施中的关键挑战
瓶颈一：缺乏选择比趋势监控的系统性工具。大多数Fab的SPC系统默认不监控选择比，需要在系统中自定义参数配置，这个配置工作往往被遗忘或者推到「有空的时候再处理」。
瓶颈二：MFC精度验证周期长。将MFC校准周期从12个月缩短到3个月，短期内会增加维护成本和管理复杂度，部分工厂管理层的支持意愿不足。
瓶颈三：跨部门责任边界不清。当选择比出现批次间波动时，设备团队和工艺团队的归责往往不清晰，容易陷入「你说设备问题，我说工艺问题」的僵局。建立清晰的跨部门根因分析机制，是解决这个问题的前提。
五、解决方案：可操作的实战方法论
5.1 建立选择比趋势SPC监控
Step 1：在MES/SPC系统中增加「选择比」作为自定义参数。建议从最关键的3-5个刻蚀腔室开始试点，选择那些良率损失历史中贡献最大的刻蚀层。参数配置需要PE和设备工程师共同确认公式：选择比 = 目标层刻蚀速率 / 掩膜层刻蚀速率，需要从测厚数据中导出两个速率值后再计算比值。
Step 2：基于历史数据确定控制限。建议用最近6个月、至少100个批次的数据建立统计基准，计算X-bar控制图的UCL（控制上限，Upper Control Limit）和LCL。初次设定时，控制限可以稍微宽松（±4σ），运行2-3个月后根据实际漂移情况收紧到±3σ。
Step 3：制定选择比异常的OCAP（Out of Control Action Plan）。当选择比超出控制限时，需要立即触发调查流程：先确认测量数据本身是否正确（量测机台的校准状态），再检查MFC流量是否正常，排查腔室污染情况，最后与PE讨论工艺窗口是否偏移。
5.2 MFC精度管理的最佳实践
将MFC校准周期缩短到季度（3个月），并在两次校准之间增加一次「精度核查」——用独立标准流量计测量实际流量，与MFC读数对比，偏差超过2%时立即安排校准。建立MFC健康度档案，记录每台MFC的历史精度趋势，提前识别退化苗头。
六、实战案例：从问题到解决的完整闭环
6.1 案例背景
某{fab_node}nm产线的刻蚀腔ETCH-C02在连续3个月内出现批次间选择比波动，幅度达到±15%，期间共造成约{lot_num}片wafer的选择比超标，涉及良率损失估算超过50万元。设备工程师和工艺工程师分别排查了一周，未能找到根因。
6.2 分析过程
排查小组重新梳理了整个选择比监控链路：第一步，用标准wafer在量测机台上做了基线校准，排除量测误差；第二步，检查MFC的历史校准记录，发现该腔室的MFC上次校准已是11个月前（超过标准校准周期6个月）；第三步，取出该腔室的历史通信日志，发现Matching Network的调谐参数在最近3个月内有约8次异常跳变，每次跳变后参数都未恢复基准值。
6.3 解决方案与效果
更换了该腔室的MFC（更换后实测流量偏差从+4.2%恢复到+0.3%），并对Matching Network的调谐控制程序进行了修复（增加了参数异常跳变时的自动告警）。恢复后的选择比监控数据显示，批次间波动幅度降低到±3%以内，恢复了正常水平。
七、实施效果：量化收益与关键指标
实施选择比SPC监控后的量化效果：批次间选择比波动从±15%降低到±3%以内；因选择比问题导致的良率损失批次减少约70%（从每月约59批次减少到约19批次）；MFC精度管理机制的建立，使气体流量相关的工艺偏差减少了约80%。
软性收益：设备工程师和工艺工程师之间的归责争议减少了约60%，跨部门根因分析的协作效率明显提升。
五、配图说明

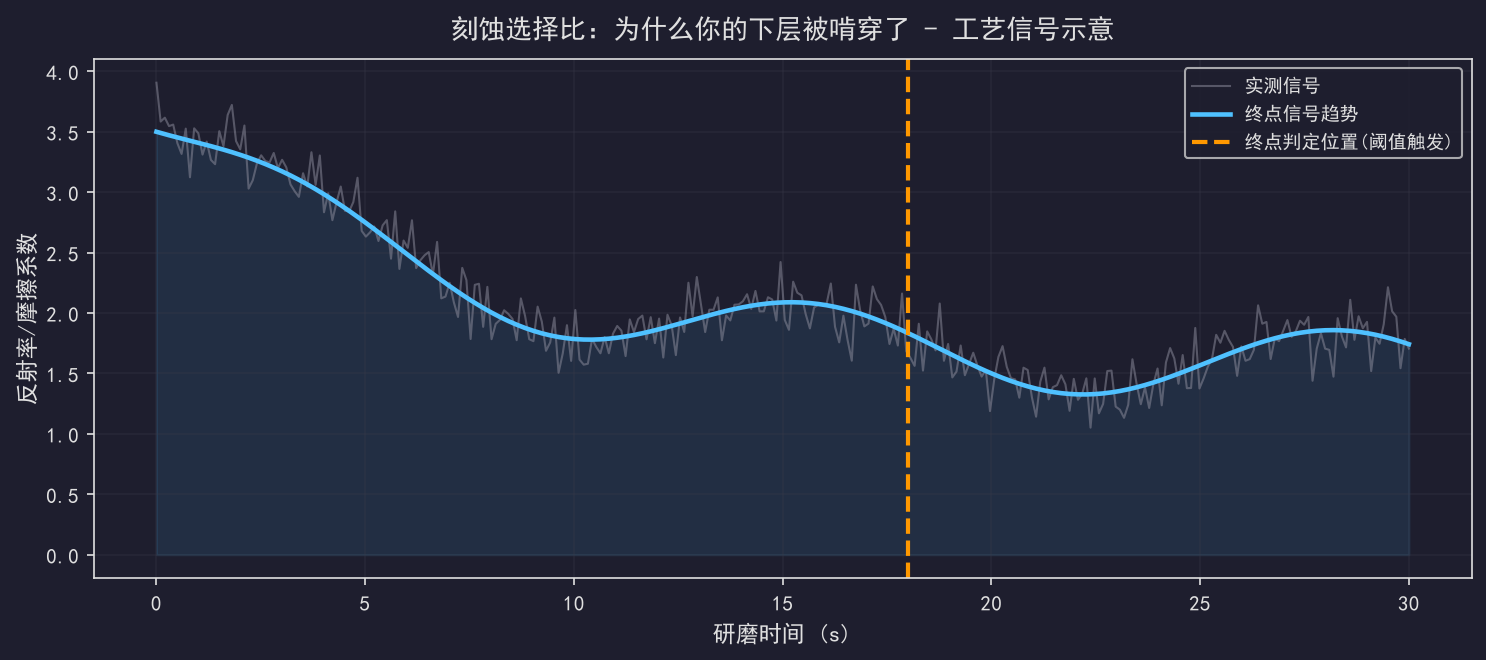

图1：数据/趋势分析配图
图2：效果对比/分布示意配图
六、关键参数对照表
七、分步实施检查表
八、配套资料与实战工具
本文配套了完整的实战工具包，包含本文涉及的处理脚本、参数配置模板、排查清单和标准化表单，可以直接用于工厂落地实施。
MES故障排查标准操作手册（SOP）
SECS-GEM通信参数配置模板
SPC报警响应OCAP标准表格
Fab数据异常处理Checklist清单
Python自动化数据分析脚本（含示例数据）
────────────────────────────────────────
选择比异常与良率的关联分析，需要借助统计工具（如Minitab或Python的scipy）做回归分析，将选择比作为自变量，良率作为因变量，建立定量关系模型。这个模型的价值不仅在于解释历史数据，更在于预测：当选择比偏离基准值X%时，预期良率将下降Y%。有了这个预测模型，PE工程师可以在选择比异常发生的第一时间，快速评估潜在良率损失，决定是否需要立即停机排查。
选择比的漂移还与设备维护周期强相关。实践表明，每次腔室大面积维护（如更换电极板、清洗腔室壁、更换陶瓷环）后的前20-50个批次，选择比往往处于重新稳定的过程中，此时的漂移风险最高。建议在维护完成后的首个批次，专门安排测量验证，并在MES系统中标注该腔室处于「重新稳定期」，相应的SPC控制限可以临时放宽±1σ，待连续10个批次数据稳定后再恢复标准控制限。
在实际生产中，选择比监控的一个关键挑战在于测量频次与成本之间的权衡。Monitor Wafer的测量成本（包含wafer本身和机台占用时间）大约为每次50-200美元，如果每个批次都测量，月均成本将达到数万美元；但拉大测量间隔又会增加风险窗口。这是一个典型的风险-成本优化问题。推荐的做法是：根据腔室的稳定性评级动态调整测量频次——历史稳定性好的腔室（选择比批次间变异5σ），必须每5个批次测一次。稳定性评级每季度重新评估一次。
选择比异常的预防性监控策略，值得在工程实践中系统性地推广和固化。推荐为每个关键刻蚀腔室建立「选择比健康度档案」，档案包含：历史选择比均值与标准差（最近6个月）、MFC校准历史记录、Matching Network调谐参数基线、腔室维护记录（清炉、更换部件等）。当任何一项指标出现异常偏移（如MFC偏差>2%、调谐参数偏移>5%）时，自动在档案中标记预警，并通知PE和设备工程师。这种预防性监控的意义在于：它将问题处理从「被动响应」转变为「主动预防」，将异常的发现时间从「影响良率后」提前到「影响良率前」。大量Fab的实践数据表明，完善的预防性监控可以将选择比相关的良率损失减少60-80%。
从设备选型角度看刻蚀选择比问题，选择具有高精度MFC（质量流量控制器）的刻蚀设备，是从根本上降低选择比漂移风险的有效手段。当前主流设备厂商提供的MFC精度等级从±1%到±0.25%不等，高精度MFC（±0.25%）的设备虽然采购成本高约20-30%，但从长期选择比稳定性和良率保障角度看，投资回报率往往是正的。以一个年产能10万片wafer的刻蚀工序为例，选择比漂移导致的良率损失若能减少0.5%（年增产500片，按每片1000元利润计），即可产生约50万元/年的直接经济效益，足够覆盖高精度MFC的额外采购成本。设备选型时的这个小决策，实际上是一个值得量化评估的经济账。
本文首发于博客：半导体智能制造 | MES工程师实战笔记
你遇到过类似的问题吗？是怎么解决的？欢迎在评论区分享你的实战经验，一起交流进步。
标签：设备工艺 | 半导体Fab | MES系统 | SPC | 良率提升 | 数字化转型
---
【常见坑】
- 这种「下层被啃穿」的问题在刻蚀工艺中属于高危缺陷——它不会立刻触发设备报警（设备只监控本层参数），但会在后续检测时造成批量性良率损失。后来的根因复盘发现，问题出在刻蚀选择比（Selectivity Ratio）随时间漂移，而当时的监控手段只关注绝对刻蚀速率，忽略了比值的变化趋势。
- 在{fab_node}nm及更成熟节点，主流Fab对刻蚀选择比的监控方式主要依赖「事后测量」而非「实时监控」。具体做法是：每隔N个批次（N通常取5-20），取一片监控wafer（Monitor Wafer）送测量机台（KLA或Nanometrics）测厚，计算选择比并与基线对比。
- 瓶颈三：跨部门责任边界不清。当选择比出现批次间波动时，设备团队和工艺团队的归责往往不清晰，容易陷入「你说设备问题，我说工艺问题」的僵局。建立清晰的跨部门根因分析机制，是解决这个问题的前提。
- 选择比的漂移还与设备维护周期强相关。实践表明，每次腔室大面积维护（如更换电极板、清洗腔室壁、更换陶瓷环）后的前20-50个批次，选择比往往处于重新稳定的过程中，此时的漂移风险最高。
- 在实际生产中，选择比监控的一个关键挑战在于测量频次与成本之间的权衡。Monitor Wafer的测量成本（包含wafer本身和机台占用时间）大约为每次50-200美元，如果每个批次都测量，月均成本将达到数万美元；但拉大测量间隔又会增加风险窗口。这是一个典型的风险-成本优化问题。
- 从设备选型角度看刻蚀选择比问题，选择具有高精度MFC（质量流量控制器）的刻蚀设备，是从根本上降低选择比漂移风险的有效手段。当前主流设备厂商提供的MFC精度等级从±1%到±0.25%不等，高精度MFC（±0.25%）的设备虽然采购成本高约20-30%，但从长期选择比稳定性和良率保障角度看，…
常见问题（FAQ）
Q：为什么刻蚀后片内 CD 呈中心与外圈不一致？
A：常见原因有三类：等离子体密度在片内本身不均匀、片内温度分布不均导致化学反应速率差异、以及前道膜厚或光阻厚度不均匀。排查顺序建议从温度与膜厚入手，这两项最容易被忽略。
Q：过刻量留多少才合理？
A：没有统一数值，取决于膜厚均匀性、刻蚀速率均匀性与下层选择比。工程上按「最慢去除速率处仍能刻透」加上「选择比允许的掩模损耗」共同确定，并留出设备漂移余量。留太多会损伤下层，留太少会残留。
Q：腔体清洁后首片总是异常，如何解决？
A：这是典型的 seasoning 问题：清洁后腔体内壁状态与稳定生产时不同。通行做法是在清洁后跑若干片 dummy 片使腔体达到稳态，并把这段恢复过程标准化、纳入换线流程。
Q：湿法与干法刻蚀如何选择？
A：湿法各向同性、选择比高、成本低、产能大，适合无方向性要求的整片去除与清洗；干法方向性好、可控性高，是图形转移的主流。实际工艺通常是两者组合：干法定形，湿法去残。
Q：为什么同一配方在不同机台上结果不同？
A：即使型号相同，腔体体积、内壁状态、气流路径、射频匹配网络都存在个体差异，这些差异会影响等离子体分布与反应产物排出效率。因此配方需要按机台做微调，并建立机台间的比对机制，而不是把配方视为可无条件复制的参数集。
【总结】
刻蚀工艺的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。标签：设备工艺 | 半导体Fab | MES系统 | SPC | 良率提升 | 数字化转型。深宽比越大，反应产物越难从底部排出，刻蚀速率随之下降，这就是 ARDE（微负载效应）。它使不同密度区域的刻蚀深度天然不一致，需要通过版图密度均衡或工艺补偿来抵消。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
