边缘Die处理策略:救还是弃的经济账

[公开] 边缘Die处理策略:救还是弃的经济账

【摘要】边缘Die(Edge Die)因晶圆边缘效应导致良率显著低于中心Die,是Fab良率损失的主要来源之一。本文从边缘Die的物理成因出发,系统分析边缘良率对整体良率的经济影响,建立量化的经济决策模型,并给出不同场景下的最优处理策略(裸片分级使用、降级使用、放弃)。适合良率工程师、工艺工程师、封装选配工程师阅读。

分类:良率工程 | 发布:2026-08-18

一、问题背景:边缘Die的良率困境

在晶圆制造中,边缘Die(Edge Die)——即位于晶圆边缘一圈或两圈的Die——因晶圆加工的物理特性,良率系统性低于晶圆中心区域。这不是某个Fab或某个工艺的特殊问题,而是晶圆制造的基本物理约束。晶圆在光刻、刻蚀、沉积、注入等几乎所有工艺步骤中,边缘区域的工艺条件都与中心区域存在显著差异:边缘的温度场、流场、离子轰击密度、化学反应速率都偏离理想值,导致边缘Die的缺陷密度(Defect Density)远高于中心Die。

某8英寸BCD功率半导体Fab,月产Wafer约20000片(0.35um节点)。良率工程师在分析良率数据时发现,虽然整体良率达到88%,但如果排除边缘Die,仅统计中心Die良率,则达到95.3%。这意味着边缘Die的平均良率仅约65%,显著拉低了整体良率数据。更关键的问题是:这65%良率的边缘 Die,应该如何处理?

这个问题没有标准答案,需要结合产品特性、市场定位、封装成本、客户要求等多重因素综合决策。盲目"全部使用"可能导致客户投诉和退货;盲目"全部丢弃"则浪费了仍有价值的芯片产能。在当前全球半导体供应链紧张、Fab产能利用率成为核心竞争力的背景下,边缘Die的经济性处理,已经成为Fab良率工程师必须掌握的核心技能。

本文从边缘Die的物理成因、经济价值评估、处理策略建模三个维度,系统解答"边缘Die:救还是弃"这个问题。

二、边缘Die良率损失的物理根因

边缘Die良率低是多个物理机制共同作用的结果,而非单一原因。理解这些根因,有助于针对性地开发改善措施,而不仅仅是接受现状。

2.1 光刻工艺边缘效应

光刻是边缘效应最显著的工艺之一。在接近晶圆边缘的区域,光刻胶(PR)的曝光均匀性受多重因素影响:光场强度在晶圆边缘急剧衰减(远离投影镜头光学中心)、晶圆边缘附近存在反射和散射(光刻胶下表面的反射光干扰)、显影液在边缘的流动特性与中心不同(边缘的显影速率通常偏快或偏慢)。这些因素共同导致边缘Die的线宽(CD)偏差增大,严重时出现桥连(bridging)或开路(open)缺陷。

ArF浸没式光刻中还有一个独特的边缘效应:浸润液(通常为去离子水)在晶圆边缘形成弯月面(meniscus),导致浸润液体与光刻胶的直接接触区域出现曝光剂量异常。弯月面的形状受晶圆边缘形貌、浸润液表面张力、温度等多因素影响,控制难度极大。这是在先进制程(<=28nm)中边缘效应加剧的重要原因之一。

2.2 刻蚀与沉积的非均匀性

等离子体刻蚀和化学气相沉积是高度依赖等离子体场均匀性的工艺。在晶圆边缘,等离子体的密度和能量分布与中心存在显著差异:边缘区域的离子轰击角度偏离垂直方向(离子入射角在边缘处存在切向分量),导致各向异性刻蚀的选择性降低;沉积薄膜在边缘的台阶覆盖率(step coverage)低于中心;对于高深宽比结构(High Aspect Ratio),边缘的深宽比分布不均是导致结构坍塌(collapse)的常见根因。

CVD反应气体在晶圆表面的扩散系数受温度梯度影响,在晶圆热中心温度最低、边缘温度最高,气体的表面扩散行为在边缘处偏离中心。沉积薄膜的厚度均匀性在晶圆边缘通常出现"翘曲"(warpage)——厚度从中心向外先增后减,形成特征性的"边缘凸起"或"边缘凹陷"分布。

2.3 CMP的边缘效应

化学机械平坦化(CMP)是边缘效应最严重的工艺之一,原因在于CMP涉及的力学和化学机制在边缘处均失效。在晶圆边缘,研磨垫(Pad)与晶圆表面的接触压力分布不均——研磨垫的弹性形变在边缘处无法完全贴合晶圆曲面,导致有效研磨压力降低;研磨液(Slurry)在边缘的流动特性与中心不同,边缘区域研磨液更新不足,化学反应副产物积累;晶圆承载薄膜(Carrier Film)的边缘形变进一步加剧压力分布的不均匀性。

CMP边缘效应的典型表现:氧化层平坦化不足(导致后续光刻焦深问题)、金属布线在边缘处线宽偏差增大、介电层厚度在边缘处不符合规格。先进制程的CMP工艺通常采用"边缘保护环"(Edge Ring)或"虚拟晶圆"(Dummy Wafer)技术来改善边缘均匀性,但无法完全消除。

2.4 缺陷来源的层次分类

为了制定针对性的改善策略,需要将边缘Die的缺陷来源按层次分类:

三、经济决策模型:救还是弃的量化判断

边缘Die的处理,本质上是一个经济优化问题:不同处理策略的成本和收益不同,最优策略取决于具体的商业参数。以下建立一个完整的量化决策模型。

3.1 核心参数定义

在建立决策模型之前,首先需要明确定义所有相关参数:

Wafer基本参数:Wafer直径D(英寸或mm)、Die尺寸A(长x宽,mm2)、每个Wafer的理论Die总数N_die(由D和A决定,边缘Die通常不计入理论数)、边缘Die圈数E(通常1-2圈)。

良率参数:中心Die良率Y_c(通常90-98%)、边缘Die良率Y_e(通常60-80%)、边缘Die圈数E的选取对Y_e有显著影响(E=1时Y_e通常高于E=2)。

成本参数:每片Wafer的制造成本C_w(包含设备折旧、材料、人工、厂房分摊)、封装测试单颗成本C_p(按Die计,含封装材料、测试工时)、边缘Die降级使用后的额外处理成本C_extra(分级检测、特殊封装等)。

收益参数:中心Die成品售价P_c(元/颗)、边缘Die降级成品售价P_e(元/颗,通常为P_c的40-70%)、客户A品订单需求量D_c(颗/月)、客户B品/C品订单需求量D_b/D_c(颗/月)。

3.2 三种处理策略的经济对比

策略一:全部放弃边缘Die(保守策略)。即只将中心Die出货,边缘Die作为废片处理(可能以很低的价格卖给回收商)。适用场景:对良率要求极高的高端产品(如车规级芯片、医疗芯片)、客户对A品率(Total AQL)有严格要求、边缘Die降级价值不足以覆盖处理成本。

策略二:边缘Die全部降级使用(激进策略)。即对边缘Die进行分选,良的边缘Die按B品/C品销售,降低封装规格使用(如从QFN改为SOT封装)、用于对良率要求不高的消费类产品。适用场景:存在明确的B品/C品市场需求、边缘Die良率足够高(>75%)、降级产品售价能覆盖额外成本。

策略三:动态分选+分级使用(最优策略)。对边缘Die进行详细的分选测试,根据Die的电气性能(速度、功耗、漏电等)进行精细分级:A级中心Die用于最高端产品、B级中心Die和优质边缘Die用于普通消费产品、C级边缘Die用于对性能要求不高的附件类产品。适用场景:产品线多样化、客户群体多层次、具备完整的分选测试能力。

3.3 边际Die经济价值计算

单颗边缘Die的边际经济价值(MEV,Marginal Economic Value)计算公式如下:

MEV = Y_e x P_e - C_p - C_extra

决策规则:当MEV > 0时,边缘Die有经济价值,建议处理后出货;当MEV < 0时,边缘Die无经济价值,建议作为废片处理(可能获得少量回收价值)。

举例说明:某BCD工艺Wafer,单颗Die制造成本(按Die分摊)约0.15元,封装测试成本0.08元/颗。A品中心Die售价5.00元/颗,良率96%,单颗A品Die边际价值 = 0.96 x 5.00 - 0.15 - 0.08 = 4.57元。边缘Die良率72%,降级B品售价2.50元/颗,额外分选成本0.02元/颗,单颗边缘Die边际价值 = 0.72 x 2.50 - 0.15 - 0.08 - 0.02 = 1.55元,仍然为正,说明边缘Die具有经济价值,可以降级使用。

如果将降级售价降低到1.00元/颗,则MEV = 0.72 x 1.00 - 0.15 - 0.08 - 0.02 = 0.47元,仍然为正。但如果售价降低到0.60元/颗,则MEV = 0.72 x 0.60 - 0.27 = 0.162元,接近盈亏平衡点。如果还有额外的品控成本(如需增加额外的burn-in测试),MEV可能转为负值。

3.4 批量Wafer的边缘Die处理决策

在实际Fab运营中,边缘Die处理不是按单颗Die决策,而是按批次甚至按产品线决策。以下是批量决策的计算框架:

首先,计算边缘Die的月度经济贡献(Marginal Contribution):

M_edge = Sum(Wafer_i x N_edge_i x Y_e_i x P_e) - (C_p + C_extra) x Sum(Wafer_i x N_edge_i x Y_e_i)

其中:Wafer_i表示第i批次的Wafer数量,N_edge_i表示每片Wafer的边缘Die数量,Y_e_i表示该批次的边缘Die良率,P_e表示对应的降级售价。

然后,评估是否值得投入边缘Die分选处理能力:边缘Die分选处理线的建设成本通常在50-200万元之间(取决于自动化程度和测试项目)。如果M_edge的月度净贡献(扣除运营成本)能在12-24个月内回收投资,则该投资是合理的。

最后,还需要考虑客户关系和品牌影响:即使某些边缘Die批次的经济计算显示"值得处理",如果客户对A品率有严格要求(如要求>=95%的Die为A品),强行降级出货可能导致客户投诉甚至失去订单。在经济模型中需要纳入"客户流失风险成本"这一隐性参数。

3.5 产品重新选配的经济账

一个被很多Fab忽视的机会是:边缘Die处理不仅是"丢弃或降级"的选择,还可以通过产品重新选配(Product Re-mapping)来提升价值。具体做法是:分析边缘Die的电性分布,如果大部分边缘Die虽然良率偏低但电性参数(速度、功耗、电压)仍然满足某些产品规格的要求,可以通过调整产品Die排布方案(Die Floorplan)来减少边缘Die的数量,或者将边缘Die配置到对电性要求不高的功能区域(如GPIO、Clock等),而将中心Die用于核心功能区(如CPU Core、Memory等)。

产品重新选配的收益评估:假设原来边缘Die平均售价0.60元/颗(接近废片价值),通过Die Floorplan优化,将60%的边缘Die用于次要功能区,降级为2.00元/颗的B品出售,额外增加的价值 = 60% x (2.00 - 0.60) x 边缘Die总数 = 0.84 x 边缘Die总数(元)。这是一笔可观的价值回收。

四、不同场景的边缘Die最优处理策略

以下是针对不同Fab场景的边缘Die处理策略推荐。策略选择应综合考虑产品定位、客户要求、制造能力和经济性。

场景一:高端逻辑芯片(ArFi 14nm以下)

高端逻辑芯片对Die良率和性能要求极高,通常采用保守策略。14nm以下先进制程的边缘效应更为严重——光刻焦深(DOF)窗口在边缘处几乎耗尽,边缘Die的良率可能低至40%以下。对于这类产品,建议采用以下策略:优先通过工艺优化减少边缘Die的比例(如采用更大的Keep-out Zone,或使用虚拟Die填充边缘空白区域);对确实无法达到A品规格的边缘Die,不强行降级使用(因为性能不达标的Die在后道封装和终端使用中故障率高,会损害品牌声誉);将废弃边缘Die用于内部测试芯片(Test Chip),用于工艺监控和可靠性验证。

场景二:功率半导体(BCD/CMOS 0.18um-0.35um)

功率半导体对边缘Die的容忍度通常高于数字逻辑芯片。BCD工艺的边缘Die主要面临的问题是高阻值区扩大和局部短路,良率损失虽有影响,但降级使用的空间较大。建议采用以下策略:建立边缘Die电性分选能力,对边缘Die进行详细测试(BVCEO、Ron、漏电等);将满足B品规格的边缘Die降级用于消费类电源管理芯片(如充电器、适配器);将严重缺陷的边缘Die出售给回收商(获得少量回收价值),或用于内部工艺实验片;建立边缘Die良率与工艺参数的强关联模型(通过边缘Die良率反向推算工艺窗口健康度)。

场景三:模拟芯片(0.35um-0.5um)

模拟芯片通常Die面积较大,边缘Die的绝对数量占Die总数的比例较高(因为Die面积大,边缘效应区域相对占比更高)。模拟芯片的边缘Die问题有其独特性:模拟电路对参数匹配(Matching)要求高,边缘Die的参数一致性往往不如中心Die;模拟芯片的电压/电流规格范围宽,边缘Die更容易找到合适的应用场景。建议采用以下策略:对边缘Die进行全面的参数分布测试,建立"参数-应用"的映射表;将边缘Die按参数分布分档,对接到不同的产品规格(A料/B料/C料);与封装厂合作开发适配边缘Die的专用封装方案(如带有应力缓冲层的封装结构)。

场景四:化合物半导体(GaN/SiC)

化合物半导体(GaN-on-Si、SiC)的边缘效应有其独特机制:GaN外延层与Si衬底的热失配在边缘处产生严重的热应力,导致裂纹(crack)和位错密度升高;SiC CMP的边缘效应尤为突出,边缘的材料去除速率远高于中心,导致局部过抛。建议采用以下策略:化合物半导体的边缘Die良率损失比硅基工艺更严重(可能低至50%以下),降级使用的经济性需要仔细评估;如果边缘Die的电性参数能满足最低规格要求,优先用于消费类功率器件(快充、PD适配器等);对于确实无法利用的边缘Die,评估回收价值(GaN/SiC材料本身有回收价值)。

场景五:封装级边缘Die处理(已知好芯片KGD)

随着多芯片封装(Chiplet、2.5D/3D封装)的兴起,边缘Die的处理出现了新的方向:已知好芯片(Known Good Die,KGD)技术。通过在晶圆级完成完整的电性测试和老化测试(Burn-in),确保只有通过测试的裸Die才进入封装环节。KGD技术可以将边缘Die的"废片损失"转化为"封装前质量保障成本",本质上是用测试成本换取更高的封装良率。

KGD方案的经济性评估:如果边缘Die良率Y_e = 70%,封装良率Y_p = 95%,则裸Die到封装成品的综合良率 = 70% x 95% = 66.5%。如果不进行KGD筛选直接封装,综合封装良率可能降至80%(因为边缘Die的低良率导致封装后成品良率下降)。假设封装成本C_p = 2.00元/颗,成品售价P = 15.00元/颗:KGD方案净收益 = 66.5% x (15.00 - 2.00) = 8.645元/颗;非KGD方案净收益 = 66.5% x (15.00 - 2.00) + (1-66.5%) x (0 - 2.00) = 8.645 - 0.67 = 7.975元/颗(因为33.5%的边缘Die在封装后仍然是废片,需要承担2.00元的封装损失)。KGD的经济性取决于测试成本是否低于0.67元/颗。

五、从源头减少边缘Die损失:工艺改善路线

边缘Die处理策略是"下游补救",从长远来看,Fab应该持续投入工艺改善,从根本上缩小边缘与中心的差异。以下是主要的工艺改善方向:

5.1 光刻边缘均匀性改善

(1)边缘增强光照(Edge Illumination Compensation):通过在曝光系统的光照分布中引入边缘增强因子(edge boost factor),补偿晶圆边缘的光场衰减。这需要在光刻机光源和照明系统(Illuminator)中做定制化调整。

(2)边缘显影控制:在显影单元中增加边缘区域的显影液流量控制,通过在晶圆边缘布置更多的显影液喷嘴或调整喷嘴角度,改善边缘显影的均匀性。

(3)虚拟Die填充(Dummy Die Filler):在晶圆边缘的空白区域(不构成实际芯片的虚拟区域)填充虚拟Die。虚拟Die可以改善光刻中相邻真实Die的边缘效应,但效果有限,通常只能改善边缘相邻Die的良率,无法改善最外圈真实Die的良率。

5.2 CMP边缘均匀性改善

(1)研磨垫边缘修整(Pad Dresser Edge Profile Control):CMP研磨垫修整器(Dresser)的边缘轮廓设计对边缘压力分布有决定性影响。通过优化修整器的边缘形状,可以改善晶圆边缘的研磨垫形变,进而改善边缘压力分布。

(2)压力轮廓控制(Pressure Profile Control):现代CMP设备支持在晶圆不同区域设置不同的研磨压力(Zone Pressure Control)。通过在晶圆边缘设置稍高的压力,可以补偿边缘因接触不良导致的研磨不足。

(3)边缘保护环(Edge Exclusion Optimization):合理设计晶圆的Keep-out Zone(KOZ)——即从晶圆边缘到第一个真实Die之间的距离——可以在不过度牺牲有效面积的前提下,减少边缘效应对真实Die的影响。KOZ的设置需要在良率和有效Die数量之间做经济性权衡。

5.3 数据驱动的边缘Die良率监控

建立针对边缘Die的专项良率监控机制,是持续改善的基础:建立边缘Die良率的专项控制图(区分边缘Die和中心Die的良率),监控边缘Die良率的长期趋势;将边缘Die良率纳入OCAP管理,当边缘Die良率出现异常波动(如突然下降5%以上)时触发根因调查;通过大数据分析,识别边缘Die良率与其他工艺参数(如温度、压力、流量)的关联关系,建立边缘Die良率的预测模型。

六、边缘Die处理的常见误区

误区一:将所有边缘Die视为同一类别。实际上,晶圆最外圈的Die(第一圈)和次外圈Die(第二圈)的良率可能有显著差异。第一圈Die的良率可能只有55%,而第二圈Die的良率可能达到75%。不加区分地"一刀切"处理,会损失本可利用的边缘Die价值。正确做法:按圈分层统计和分析,精细化处理。

误区二:只关注良率,忽视电性参数。即使边缘Die的良率测试通过(电气功能正常),其电性参数(速度、功耗、线性度)的分布也可能与中心Die有显著差异。将电性不达标的边缘Die用于A品,会导致终端客户投诉和退货。正确做法:边缘Die必须经过完整的电性分选,不能仅凭良率测试结果决定使用。

误区三:降级产品定价过低。Fab有时为了快速清理库存,以极低的价格(如成本价甚至低于成本价)出售边缘Die降级产品,不仅损失了本应获得的利润,还扰乱了市场价格体系。正确做法:建立基于成本和边际价值的定价机制,确保每个降级产品都能覆盖额外处理成本并贡献正向利润。

误区四:忽视封装适配性。不是所有边缘Die都适合任意封装形式。边缘Die因形状不规则(晶圆切割时边缘Die通常为半Die或异形Die),需要使用特殊的封装方案(如引线框架边缘区域加长、基板边缘走线优化)。如果封装方案未做相应调整,强行封装会导致封装良率大幅下降。正确做法:与封装合作伙伴联合开发适配边缘Die的封装方案,并在量产前完成封装良率验证。

误区五:边缘Die改善投入不计回报。边缘Die良率改善的投入(设备升级、工艺优化、虚拟Die填充等)需要纳入经济性评估。如果改善投入超过了边缘Die的潜在价值回收,则改善的经济性不足。建议将边缘Die改善项目纳入正式的资本支出(CAPEX)评估流程,与其他Fab投资项目同等对待。

七、配图说明

图1:Die Map良率分布(左:区域标注;右:各区域良率对比)

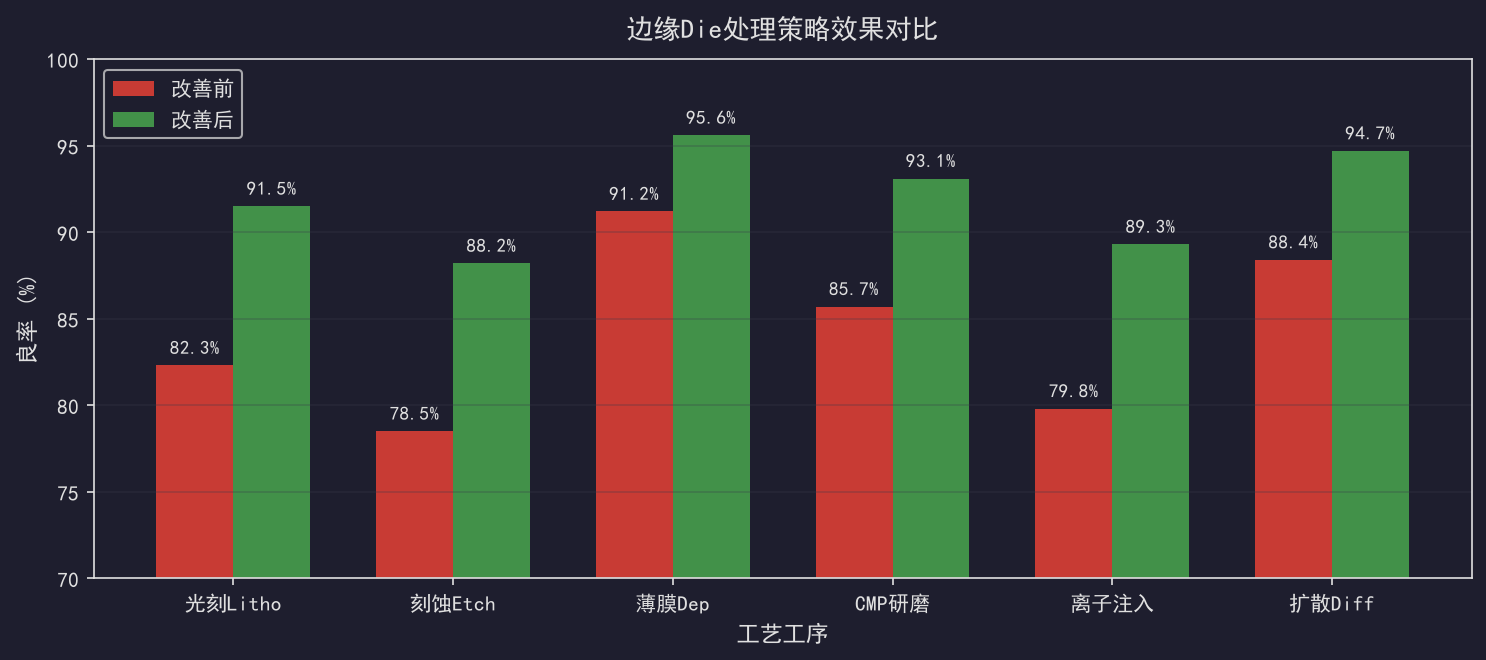

图2:三种处理策略的良率效果对比(各工序改善前后)

八、关键参数对照表

七、配套资料与实战工具

本文配套了完整的实战工具包,包含本文涉及的处理脚本、参数配置模板、排查清单和标准化表单,可以直接用于工厂落地实施。

>>> 点击上方「VIP资源」下载区,免费获取以下配套资料(持续更新MES/SPC/EAP实战资料):

SPC方差分量分析模板(Excel+Python双版本)

方差分量计算完整Python源码(可直接运行)

批内批间变异分析OCAP标准表格

MES数字化成熟度评估问卷与打分表

边缘Die经济性评估模型(Excel计算器)

----------------------------------------

本文首发于博客:半导体智能制造 | MES工程师实战笔记

你遇到过类似的问题吗?是怎么解决的?欢迎在评论区分享你的实战经验,一起交流进步。
