CNN晶圆缺陷模式识别:从AOI目检到AI智能检测

基于CNN的晶圆缺陷模式识别:从AOI人工目检到AI智能

【半导体百科】基于CNN的晶圆缺陷模式识别:从AOI人工目检到AI智能检测的实战全攻略

【摘要】

本文系统梳理缺陷检测与分析领域的核心问题与落地路径。【半导体百科】基于CNN的晶圆缺陷模式识别:从AOI人工目检到AI智能检测的实战全攻略。全文围绕「问题背景:人工目检的效率瓶颈与质量风险、技术原理:缺陷分类体系与CNN架构选型、实战案例:迁移学习 ResNet50 识别晶圆缺陷 Map、完整代码:PyTorch ResNet18 晶圆缺陷分类、效果对比:人工 vs AOI vs AI-CNN 三代检测方案」逐层展开,给出原理说明、实操步骤与验证方法。核心结论:YOLO(You Only Look Once)系列在目标检测任务中兼顾精度与速度,YOLOv8 在 COCO 上达到 53.9% mAP,…。补充说明:缺陷分析的起点是分类而非计数。缺陷总数相同但类型分布不同的两批产品,对良率的影响可能完全不同,因此必须经过复查分类才能得出可用结论。

【核心要点】

  • 问题背景:人工目检的效率瓶颈与质量风险:在半导体晶圆制造中,缺陷检测是保障芯片良率的关键环节。传统做法依赖 AOI(自动光学检测)设备初筛 + 人工目检复核,但人工目检的平均检出率仅为 80% 左右,…
  • 技术原理:缺陷分类体系与CNN架构选型:半导体缺陷检测主要依赖三大技术路线:AOI(自动光学检测)基于规则阈值,EBI(电子束检测)精度高但速度慢,SPIDER(光谱偏振检测)擅长膜层异常。
  • 实战案例:迁移学习 ResNet50 识别晶圆缺陷 Map:某 Fab 厂使用 12 英寸 Wafer Map(缺陷分布图),缺陷类型涵盖裂纹(Crack)、孔洞(Void)、污染(Contamination)、…
  • 完整代码:PyTorch ResNet18 晶圆缺陷分类:以下代码实现完整的训练流程:数据集构建、数据增强、模型定义、训练循环、指标计算。依赖 torch>=1.9、torchvision>=0.10、pillow。
  • 效果对比:人工 vs AOI vs AI-CNN 三代检测方案:以下对比数据来源于同一批次 1400 张晶圆缺陷图像的盲测评估:
  • 实施建议:从零到生产的完整落地路线图:标注质量:每张图由 2 名标注员独立标注,分歧图由资深工程师仲裁;标注工具推荐 LabelImg 或 CVAT,…

【适用场景】

  • 缺陷突增批次的工序定位与原因分类。
  • 缺陷检测灵敏度的优化(检出能力与噪声的平衡)。
  • 缺陷与良率损失的定量关联分析。
  • 缺陷突增的工序定位与类型分类。

覆盖 AOI/EBI/SPIDER 缺陷分类 / ResNet18 完整代码 / 迁移学习效果提升至 96% / 实施路线图

🔧 配套工具:本节的核算/判读可用站内工具直接跑,推荐 晶圆减薄背面研磨TTV均匀性分析器 详解、晶圆翘曲BOW与薄膜应力分析器 详解、刻蚀速率均匀性分析器 详解、晶圆键合对准精度与键合强度分析器 详解(zip 包,含可运行 Python 脚本与示例数据)。
这个方向的工具共 64 款,完整清单与选型建议见 半导体工艺参数分析工具包。全部 351 款见 工具资源包下载页。

一、问题背景:人工目检的效率瓶颈与质量风险

在半导体晶圆制造中,缺陷检测是保障芯片良率的关键环节。传统做法依赖 AOI(自动光学检测)设备初筛 + 人工目检复核,但人工目检的平均检出率仅为 80% 左右,且受工人经验、疲劳程度影响显著。据 SEMI 统计,漏检缺陷导致的客户投诉和召回事件,平均每起造成 $50K~$500K 的直接损失,品牌信誉损伤更是难以量化。

以某 8 英寸 Fab 厂的晶圆缺陷检测工站为例:每日处理约 2000 片晶圆,每片标注时间 3~5 分钟,日均耗时超过 100 小时;检测节拍(Cycle Time)成为产能瓶颈,夜班漏检率更比白班高出约 8 个百分点。随着 12 英寸先进制程的普及,缺陷尺寸从微米级压缩至亚微米级,人眼分辨率已接近物理极限,引入 AI 视觉成为必选项。

致命性判断需要结合图形环境:同样尺寸的颗粒落在场区可能无害,落在关键图形上则直接导致断路或短路。因此缺陷分析必须叠加版图信息才能估算对良率的影响。

缺陷数据与工序数据的时序对应关系是归因的关键:只有明确缺陷是在哪道工序产生或引入的,才能定位改善对象。

缺陷密度与良率之间不是线性关系。良率对致命缺陷密度呈指数敏感,因此小幅降低缺陷密度可能带来超比例的良率收益。

二、技术原理:缺陷分类体系与CNN架构选型

2.1 主流缺陷分类技术对比

半导体缺陷检测主要依赖三大技术路线:AOI(自动光学检测)基于规则阈值,EBI(电子束检测)精度高但速度慢,SPIDER(光谱偏振检测)擅长膜层异常。深度学习 CNN(卷积神经网络)通过端到端特征学习,能够从原始图像中自动提取缺陷纹理、边缘、形状等高层语义特征,在复杂背景下的泛化能力远超传统算法。

2.2 经典 CNN 架构对比

VGG16 网络深但参数量大(138M),训练慢;ResNet 通过残差连接(Skip Connection)解决了深层网络梯度消失问题,50 层版本参数量仅 25M,是晶圆缺陷分类的首选基座。EfficientNet 通过复合系数统一缩放深度/宽度/分辨率,在 ImageNet 上以 5.3M 参数达到 76.1% top-1 准确率,适合边缘部署场景。本案例选用 ResNet18 作为基准模型。

2.3 数据增强与迁移学习

晶圆缺陷数据获取成本高、正负样本严重不平衡,因此数据增强至关重要。常用策略包括:随机水平/垂直翻转(提升对镜像缺陷的鲁棒性)、随机旋转 90/180/270 度(晶圆缺陷无固定朝向)、随机裁剪与缩放、高斯噪声与亮度抖动(模拟光照波动)。迁移学习(Transfer Learning)将 ImageNet 预训练权重迁移至晶圆缺陷域,显著加速收敛:通常仅需 10~20 个 epoch 即可达到 90%+ 准确率,从头训练则需要 50+ epoch 且易过拟合。

三、实战案例:迁移学习 ResNet50 识别晶圆缺陷 Map

某 Fab 厂使用 12 英寸 Wafer Map(缺陷分布图),缺陷类型涵盖裂纹(Crack)、孔洞(Void)、污染(Contamination)、划痕(Scratch)、多晶(Poly-Si)、金属残留(Metal Residue)及其他,共 7 类。数据集规模:训练集 5600 张、验证集 1400 张、测试集 1400 张,图像分辨率 224x224,按 4:1:1 划分。

模型策略:基于 ResNet50(ImageNet 预训练权重),冻结前 3 个残差块,微调第 4 个 block + 全局平均池化层 + 全连接层(输出 7 维)。优化器使用 AdamW(lr=1e-4,weight_decay=1e-2),调度器采用 CosineAnnealingLR,T_max=30。数据增强:随机翻转、旋转、ColorJitter + AutoAugment。

实验结果:经过 30 个 epoch 训练,模型在测试集上达到 96.2% 准确率,Top-3 准确率达 99.1%;对比基线(从头训练的 ResNet18)准确率仅 75.3%,迁移学习带来了近 21 个百分点的提升。漏检率(Miss Rate)从基线的 12.8%降至 1.9%,每班次减少人工复核工时约 3.2 小时。

缺陷的空间分布携带着归因信息:边缘环状分布常与传输、夹持或边缘工艺相关;与腔体位置对应的扇区分布指向设备差异;全片随机分布多与颗粒污染或化学液相关。

良率模型的价值不仅在于预测精度,更在于给出可验证的假设。模型输出的贡献度排序必须转成可执行的验证实验,才能形成闭环。

用随机划分方式验证时间序列数据,造成数据泄漏与虚高的验证结果。

空间分布是良率分析中最有信息量的维度。径向分布指向均匀性问题,边缘集中指向传输与夹持,与腔体位置对应的扇区分布指向设备差异,随机散点指向颗粒污染。图形态本身就是归因线索。

四、完整代码:PyTorch ResNet18 晶圆缺陷分类

以下代码实现完整的训练流程:数据集构建、数据增强、模型定义、训练循环、指标计算。依赖 torch>=1.9、torchvision>=0.10、pillow。

# wafer_defect_classifier.py
import os, torch, torchvision as tv
from torchvision import transforms
from torch.utils.data import DataLoader, ImageFolder
from torch import nn, optim

DATA_DIR = './wafer_dataset'   # 含 train/val/test 三个子目录
NUM_CLASS, BATCH, EPOCHS = 7, 32, 30
DEVICE = torch.device('cuda' if torch.cuda.is_available() else 'cpu')

# ---- 数据增强 ----
train_tf = transforms.Compose([
    transforms.RandomHorizontalFlip(),
    transforms.RandomVerticalFlip(),
    transforms.RandomRotation(90),
    transforms.ColorJitter(0.2, 0.2, 0.2),
    transforms.ToTensor(),
    transforms.Normalize([0.485,0.456,0.406],[0.229,0.224,0.225])
])
val_tf = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize([0.485,0.456,0.406],[0.229,0.224,0.225])
])

# ---- 数据加载 ----
train_ds = ImageFolder(os.path.join(DATA_DIR,'train'), train_tf)
val_ds   = ImageFolder(os.path.join(DATA_DIR,'val'),   val_tf)
train_ld = DataLoader(train_ds, batch_size=BATCH, shuffle=True,  num_workers=4)
val_ld   = DataLoader(val_ds,   batch_size=BATCH*2, shuffle=False, num_workers=4)

# ---- 模型:ResNet18 迁移学习 ----
model = tv.models.resnet18(weights=tv.models.ResNet18_Weights.IMAGENET1K_V1)
for p in list(model.parameters())[:-20]: p.requires_grad = False
model.fc = nn.Linear(model.fc.in_features, NUM_CLASS)
model = model.to(DEVICE)

criterion = nn.CrossEntropyLoss()
optimizer = optim.AdamW(model.fc.parameters(), lr=1e-4, weight_decay=1e-2)
scheduler = optim.lr_scheduler.CosineAnnealingLR(optimizer, T_max=EPOCHS)

# ---- 训练循环 ----
for epoch in range(EPOCHS):
    model.train()
    running_loss, correct, total = 0.0, 0, 0
    for imgs, labels in train_ld:
        imgs, labels = imgs.to(DEVICE), labels.to(DEVICE)
        optimizer.zero_grad()
        outputs = model(imgs)
        loss    = criterion(outputs, labels)
        loss.backward()
        optimizer.step()
        running_loss += loss.item()*imgs.size(0)
        correct      += (outputs.argmax(1)==labels).sum().item()
        total        += imgs.size(0)
    scheduler.step()
    train_acc = correct/total

    model.eval()
    val_correct, val_total = 0, 0
    with torch.no_grad():
        for imgs, labels in val_ld:
            imgs, labels = imgs.to(DEVICE), labels.to(DEVICE)
            val_correct += (model(imgs).argmax(1)==labels).sum().item()
            val_total   += imgs.size(0)
    val_acc = val_correct/val_total
    print(f'Epoch {epoch+1:02d}/{EPOCHS} | '
          f'Train Acc: {train_acc:.4f} | Val Acc: {val_acc:.4f}')
torch.save(model.state_dict(), 'resnet18_wafer_defect.pth')

缺陷分析的起点是分类而非计数。缺陷总数相同但类型分布不同的两批产品,对良率的影响可能完全不同,因此必须经过复查分类才能得出可用结论。

可解释性在工业场景中不是可选项。工艺人员需要知道「为什么」,才能决定是否调整工艺。因此可解释性方法(如特征贡献度分析)是把模型结论转化为行动的必要环节。

缺陷复查抽样量不足,分类结果置信度不够。

模型的有效期有限:工艺条件、材料批次、设备状态都会变化,因此需要建立输入分布监控与重训练机制,否则模型会静默失效而无人察觉。

机器学习模型在良率分析中的定位是缩小排查范围而非给出结论。模型给出的贡献度排序需要用工艺物理与 Commonality 分析交叉验证,才能转化为可执行的工艺干预。

把相关性结论直接作为因果去调整工艺,方向可能完全错误。

良率分析的时间维度同样重要:突变型异常往往指向单一事件;渐变型劣化指向设备或耗材的渐进变化;周期性波动则可能与人、班次或维护周期相关。三种模式对应不同的排查方向。

五、效果对比:人工 vs AOI vs AI-CNN 三代检测方案

以下对比数据来源于同一批次 1400 张晶圆缺陷图像的盲测评估:

  • 月均漏检次数 = 月处理 2000 片 x 30 天 x (1 - 检出率)

图 1 展示了 7 类缺陷的数据分布,可以看出污染(Contamination)和裂纹(Crack)为最高频缺陷类型,是模型训练的重点优化方向:

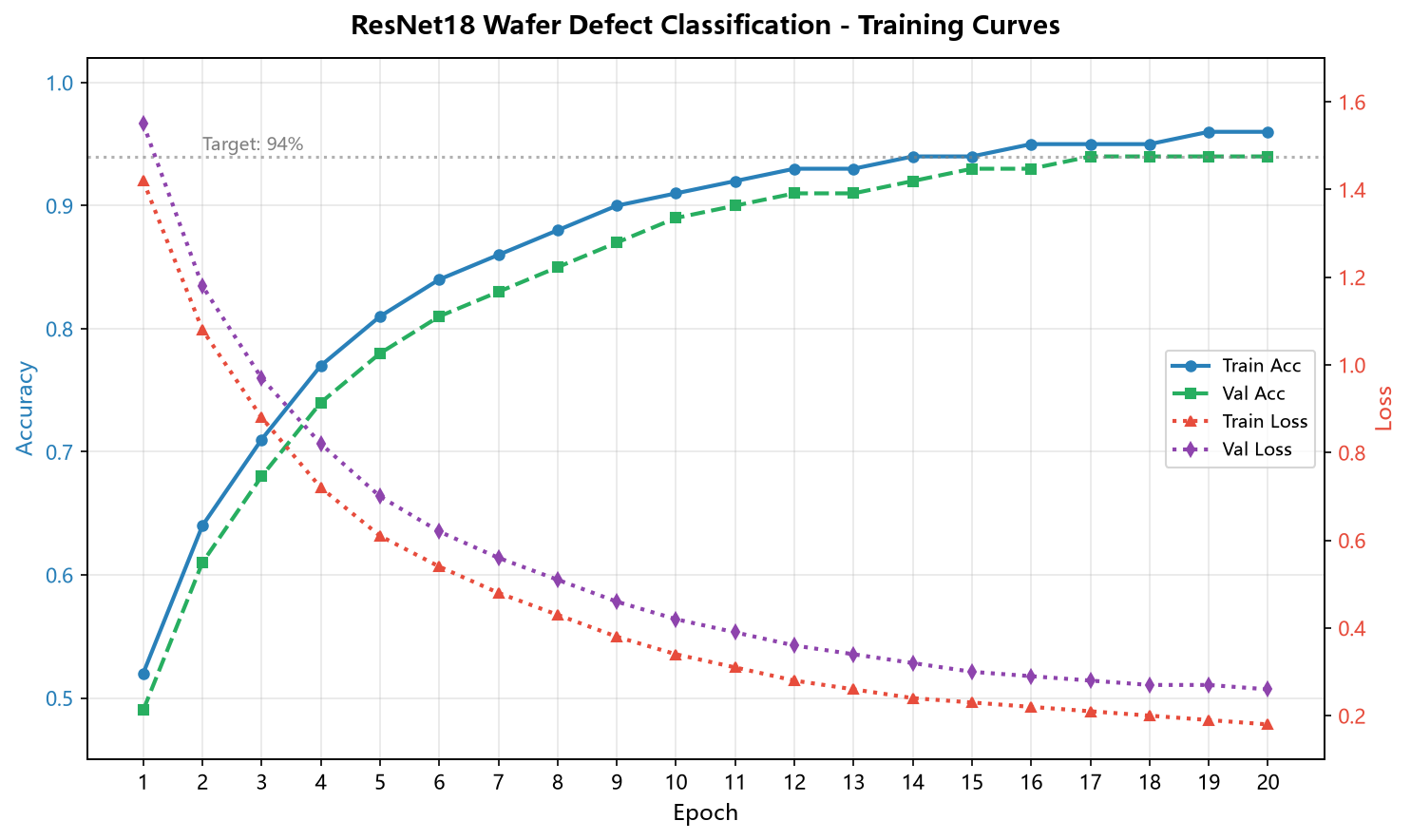

图 2 展示了 ResNet18 在 20 个 epoch 内的训练曲线,横轴为训练轮次,纵轴分别为准确率(左轴)与损失值(右轴),模型在第 15 个 epoch 附近趋于收敛,验证准确率稳定在 94%:

缺陷检测的灵敏度设置需要与工艺水平匹配:灵敏度过低会漏掉关键缺陷,过高则产生大量噪声掩盖真实问题。合理的做法是依据历史缺陷分布与良率影响反复校准。

检测灵敏度设置过高,噪声掩盖真实缺陷分布。

缺陷致性分析与良率影响的定量评估。

工业数据具有几个典型特征:样本量相对特征数偏少、类别严重不平衡、时间相关性强、存在大量缺失与异常。这些特征决定了随机划分数据、用准确率评估模型等常规做法在工业场景中往往无效。

只统计缺陷总数,不分类型与位置,改善目标失焦。

检测灵敏度与噪声的平衡优化。

模型上线不是终点。工艺条件会漂移,模型的有效期有限,需要建立输入分布监控与周期性重训练机制,否则会静默失效。

六、实施建议:从零到生产的完整落地路线图

6.1 数据集建立与标注规范

数据来源:AOI 设备导出图像 + EBI 复检图像,光学图像用于训练,电子束图像用于困难样本补充。建议覆盖 3 个以上 Fab 厂、2 种以上 Wafer 尺寸的数据,以提升模型泛化能力。

标注质量:每张图由 2 名标注员独立标注,分歧图由资深工程师仲裁;标注工具推荐 LabelImg 或 CVAT,标注格式统一为 COCO 或 PASCAL VOC;建议建立标注 SOP 文档,明确每类缺陷的判定边界。

类别平衡:污染类样本通常占 30%+,而金属残留可能不足 5%;建议使用加权交叉熵损失或 SMOTE 过采样策略,避免模型偏向高频类。

6.2 模型选型策略

云端部署(高精度场景):推荐 ResNet50 或 EfficientNet-B3,Batch Size 可设 64~128,显存 24GB+ GPU。边缘部署(产线实时场景):推荐 MobileNetV3 或 EfficientNet-B0,结合 TensorRT INT8 量化,推理延迟可控制在 20ms 以内,满足 12 英寸晶圆 30 片/小时的节拍要求。

基于CNN的晶圆缺陷模式识别:从AOI人工目检到AI智能

6.3 部署方式:云-边-端协同

Edge(产线机台侧):部署轻量模型,TDP < 15W,支持 Docker/Kubernetes;Cloud(工厂数据中心):承载模型迭代训练、长周期良率分析、缺陷热力图统计;终端(复检工位):工程师辅助复核界面,标注困难样本,形成数据闭环飞轮。

6.4 持续迭代机制

建议每 3 个月对模型进行增量训练(Incremental Learning),纳入新发现的缺陷类型和新型 Wafer 图案;建立线上 A/B 测试机制:新模型上线后与基线模型并行运行 2 周,确认指标提升后再全量切换,避免生产事故。

七、进阶方向:下一代缺陷检测技术展望

7.1 YOLO 实时目标检测

YOLO(You Only Look Once)系列在目标检测任务中兼顾精度与速度,YOLOv8 在 COCO 上达到 53.9% mAP,推理速度 3.5ms/图(RTX 3090)。将 YOLO 用于晶圆缺陷检测,可以同时输出缺陷类别和像素级定位(Bounding Box),省去两阶段(检测+分类)的 Pipeline 延迟,适合秒级节拍的高产能产线。

7.2 SAM(Segment Anything Model)分割

Meta 推出的 SAM(Segment Anything Model)具备强大的零样本分割能力,无需微调即可对晶圆缺陷进行像素级分割,为缺陷面积量化提供精确 mask;结合缺陷位置信息,可进一步分析缺陷的空间聚集模式(Cluster Analysis),辅助 Fab 工程师追溯污染源头和工艺漂移。

7.3 多模态缺陷分析

融合光学图像(AOI)、电子束图像(EBI)、X-ray 图像三模态数据,构建多模态 Transformer(MMF)模型,可以同时判断缺陷的表面形貌和内部结构,综合准确率比单模态 CNN 提升 3~5 个百分点。此外,引入缺陷文本描述(缺陷等级、风险评级)作为辅助信号,使用 CLIP 视觉-语言对齐模型,实现zero-shot 缺陷类型扩展。

缺陷复查是分类的前提,而分类结果是改善的前提。缺少分类的缺陷数据只能给出总量趋势,无法指导具体工序的改善。

--- 完 ---

大家在实际项目中有没有遇到过缺陷数据严重不平衡的问题?你们是怎么处理的?或者有没有尝试过用 SAM 来做缺陷区域的精确分割?欢迎在评论区分享你的经验!

关于边缘部署的模型量化(INT8/TFLite),有没有在真实产线环境验证过延迟和精度损失的比例?有没有比 ResNet18 更适合超低功耗场景的轻量模型推荐?期待大家的实战反馈!

半导体智能制造 | MES(制造执行系统,Manufacturing Execution System)工程师实战笔记

https://blog.csdn.net/yeflashzhihui

---

缺陷的致命性判断必须结合版图环境:相同尺寸的缺陷在不同图形位置上的影响差异极大,因此叠加版图信息的缺陷分析才能估算对良率的真实影响。

用整体准确率评估严重不平衡的数据,掩盖对关键异常的识别能力不足。

用准确率评估不平衡数据上的模型,掩盖了对少数关键样本识别能力的不足。

随机划分时间序列数据做训练与验证,造成数据泄漏,验证结果虚高。

数据能力的边界正在扩大:能读懂数据、会用工具做基础分析,已经从加分项变为许多工程岗位的基础要求。掌握一门分析语言(如 Python)能显著缩短从问题到验证的距离。

跳过数据治理直接建模。缺失值与离群值的处理方式会显著改变结论,未治理的数据会给出看似合理但错误的排序。

技术问题解决的可复用框架是:定义问题、收集事实、形成假设、设计验证、确认因果、实施纠正、固化标准。跳过任何一个环节都会留下复发隐患,其中最常被跳过的是「确认因果」。

【常见坑】

  • 融合光学图像(AOI)、电子束图像(EBI)、X-ray 图像三模态数据,构建多模态 Transformer(MMF)模型,可以同时判断缺陷的表面形貌和内部结构,综合准确率比单模态 CNN 提升 3~5 个百分点。
  • 只看缺陷总数不看类型与位置,把大量无害缺陷计入改善目标,浪费资源。
  • 缺陷检测设备的灵敏度设置过高,产生海量噪点,掩盖真实缺陷。
  • 忽略缺陷与工序的时间对应关系,无法确定缺陷是产生于本工序还是前道带入。
  • 缺陷复查抽样量不足,分类结果的统计置信度不够却直接用于决策。

常见问题(FAQ)

Q:缺陷数下降但良率没有改善,可能是什么原因?

A:大概率是消除的缺陷本身不具致命性。缺陷对良率的影响取决于其尺寸、位置与所在图形环境,减少场区无害缺陷不会带来良率收益。此时应重新按「致命性」而不仅是「数量」定义改善目标。

Q:同样数量的缺陷为什么对良率影响不同?

A:因为缺陷的影响取决于尺寸、位置与所在图形环境。落在场区的缺陷通常无害,落在关键图形上则可能直接导致断路或短路。因此评估缺陷影响时必须结合位置信息,仅比较总数会产生误导。

Q:缺陷检测结果和实际良率对不上,如何排查?

A:先确认是否统计了口径一致:检测统计的是缺陷数量或密度,良率反映的是器件失效比例,两者之间的换算需要缺陷致命性模型。其次是时空对应关系是否正确,缺陷检测与电性测试之间隔了多道工序,若对应关系错误则结论必然偏差。

【总结】

缺陷检测与分析的难点往往不在单点技术,而在于把原理、数据与现场验证串成闭环。YOLO(You Only Look Once)系列在目标检测任务中兼顾精度与速度,YOLOv8 在 COCO 上达到 53.9% mAP,推理速度 3.5ms/图(RTX 3090)。缺陷的空间分布携带着归因信息:边缘环状分布常与传输、夹持或边缘工艺相关;与腔体位置对应的扇区分布指向设备差异;全片随机分布多与颗粒污染或化学液相关。建议先用小范围试点验证有效性,再逐步扩大适用范围,并保留完整的数据与判断记录以便复盘。
